本发明公开了一种清洁效果好的小广告刷除器，涉及环保用具技术领域。该清洁效果好的小广告刷除器，包括壳体，所述壳体的顶部固定连接有喷嘴，且喷嘴的左侧内螺纹连接有第一螺栓件，所述壳体的内腔上部设置有纵向刷筒，且纵向刷筒的轴心线处穿插有转杆，所述转杆的前后两端分别与壳体内壁的前后两侧活动连接，且转杆的前端上套接有第一传动带的顶端。该清洁效果好的小广告刷除器，通过第一刮板与纵向刷筒底部的刷毛接触，将纵向刷筒刷毛上的纸浆刮下，同时第二刮板移动并与纵向刷筒左侧的刷毛接触，防止了纸浆粘黏在刷毛上，解决目前大部分小广告刷除装置存在同一缺陷的同时提高了对小广告的刮除效果。
权利要求
1.一种清洁效果好的小广告刷除器，包括壳体(1)，其特征在于：所述壳体(1)的顶部固定连接有喷嘴(2)，且喷嘴(2)的左侧内螺纹连接有第一螺栓件(3)，所述壳体(1)的内腔上部设置有纵向刷筒(4)，且纵向刷筒(4)的轴心线处穿插有转杆(5)，所述转杆(5)的前后两端分别与壳体(1)内壁的前后两侧活动连接，且转杆(5)的前端上套接有第一传动带(6)的顶端，所述第一传动带(6)的底端内滑动连接有转轴(7)，且转轴(7)上套接有纵向锥形齿轮(8)，所述纵向锥形齿轮(8)的底部与横向锥形齿轮(9)的顶部啮合，且横向锥形齿轮(9)的底部与防水电机(10)的输出轴连接，所述防水电机(10)的右侧与挡板(11)的左侧固定连接，且挡板(11)的前后两侧分别与壳体(1)内壁的前后两侧固定连接；所述挡板(11)内设置有横向刷筒(12)，且横向刷筒(12)的轴心处穿插有销轴(13)，所述销轴(13)的上下两端均通过球轴座活动安装在挡板(11)内，且销轴(13)的顶端固定连接有第一传动轮(14)，所述第一传动轮(14)上套接有第二传动带(15)的右端，且第二传动带(15)的左端内滑动连接有第二传动轮(16)，所述第二传动轮(16)套接在防水电机(10)的输出轴上；所述纵向刷筒(4)的下方设置有滑动板(17)，且滑动板(17)顶部的右侧固定连接有曲面板(18)，所述曲面板(18)的左侧固定连接有第一刮板(19)，且第一刮板(19)的底部固定连接在滑动板(17)的顶部，所述滑动板(17)的右侧开设有弹簧槽(20)，且弹簧槽(20)的内壁左侧固定连接有复位弹簧(21)的左端，所述复位弹簧(21)的右端固定连接有限位片(22)，且滑动板(17)内壁的上下两侧均开设有与限位片(22)上下两侧滑动连接的限位槽(23)，所述限位片(22)相背复位弹簧(21)的一侧固定连接有刮卡件(24)，且刮卡件(24)远离限位片(22)的一侧贯穿弹簧槽(20)并延伸至滑动板(17)的右侧，所述滑动板(17)的正面螺纹连接有第二螺栓件(25)，所述壳体(1)的正面开设有与第二螺栓件(25)相适配的导滑槽(26)，且导滑槽(26)的内壁与第二螺栓件(25)滑动连接；所述滑动板(17)底部的左侧内固定连接有导滑环(27)，且导滑环(27)内滑动连接有导滑杆(28)的右端，所述导滑杆(28)的左端固定连接在壳体(1)的内壁后侧，所述滑动板(17)顶部的左侧固定连接有连接块(29)，且连接块(29)上铰接有联动杆(30)的底端，所述联动杆(30)的顶端铰接有第二刮板(31)，且第二刮板(31)的上下两侧分别与导滑槽(32)内壁的上下两侧滑动连接，所述壳体(1)左侧的底部固定连接有握杆(34)。
2.根据权利要求1所述的一种清洁效果好的小广告刷除器，其特征在于：所述壳体(1)左侧的顶部镶嵌有清洁网(33)，且清洁网(33)的右侧贯穿壳体(1)的内左壁并位于纵向刷筒(4)的左侧。
3.根据权利要求1所述的一种清洁效果好的小广告刷除器，其特征在于：所述纵向刷筒(4)与横向刷筒(12)的侧表面上均分布有刷毛，且纵向刷筒(4)与横向刷筒(12)的右侧均延伸至壳体(1)的右侧。
4.根据权利要求1所述的一种清洁效果好的小广告刷除器，其特征在于：所述复位弹簧(21)的弹力大于刮卡件(24)的重量，且刮卡件(24)相背限位片(22)的一侧呈倾斜状。
5.根据权利要求1所述的一种清洁效果好的小广告刷除器，其特征在于：所述第一刮板(19)与第二刮板(31)均呈弯曲状，且导滑槽(32)的形状与第二刮板(31)的形状相适配。
6.根据权利要求1所述的一种清洁效果好的小广告刷除器，其特征在于：所述挡板(11)的内左壁固定连接有第三刮板(35)，且第三刮板(35)相背挡板(11)的一侧呈弯曲状并与横向刷筒(12)左侧的刷毛贴合。
7.根据权利要求1所述的一种清洁效果好的小广告刷除器，其特征在于：所述挡板(11)底部的形状为左高右低状，且挡板(11)的右侧呈开口状。
8.根据权利要求5所述的一种清洁效果好的小广告刷除器，其特征在于：所述第二刮板(31)与导滑槽(32)均位于纵向刷筒(4)的左侧，且联动杆(30)与第二刮板(31)之间相对水平面的夹角为35至45度。
说明书
一种清洁效果好的小广告刷除器
技术领域
[0001]本发明涉及环保用具技术领域，具体为一种清洁效果好的小广告刷除器。
背景技术
[0002]小广告俗称“牛皮癣”，通常以卡片或纸张的形式粘贴在墙面上，由于其存在大量虚假信息以及诈骗广告，城市监管部门常对小广告组织范围性的清理，目前用于小广告去除的辅助器大部分基于对小广告喷水泡软后刷除，而泡软后的小广告由于其制作材料的特点，容易与水形成纸浆状，刷子在转动进行刷除时刷毛上极易粘黏纸浆，从而随着使用时间的延长而降低刷子对小广告的刷除效果。
[0003]如中国授权专利公告号为：CN204699967U的一种小广告清理机，包括依次连接的清理箱、输液管道和清理机头，输液管道包括水管、水泵以及套设在水管外部的伸缩杆，具有构造简单、使用方便、清洁范围广等特点，但该清理机中的刷头在长时间对小广告进行转动刮除时极易粘黏其与水混合后形成的纸浆，影响到了对小广告的刮除效果。
[0004]又如中国发明公开号为：CN105834148A的一种多功能自动除小广告机，包括擦洗清除头和回收供能箱；回收供能箱内第一电机和微型高压水泵分别和蓄电池、单片机连接，通过喷水孔将水喷出软化小广告后使刷头转动对小广告进行刮除，同样存在刷头转动时极易粘黏小广告与水混合后形成纸浆影响到去除效果的问题。
[0005]又如中国授权专利公告号为：CN206689099U的一种高效型小广告清理机，包括清理机本体，清理机本体的顶端设有电动打磨机，电动打磨机包括转动框架，转动框架内设有清洁球，喷雾头将水喷出软化小广告后通过清洁球转动刮除小广告，同样存在小广告与水混合形成纸浆粘黏在清洁球上影响到清洁效果的问题。
[0006]又如中国授权专利公告号为：CN206405081U的一种便携式小广告清理机，包括手扶杆，手扶杆内设置有水管，手扶杆上设置有喷头和电机，喷头位于电机的下方，喷头喷水软化小广告后通过刷子转动对小广告进行刮除，同样存在小广告与水混合后形成的纸浆粘黏在刷子上影响到刮除效果的问题。
发明内容
[0007](一)解决的技术问题
[0008]针对现有技术的不足，本发明提供了一种清洁效果好的小广告刷除器，解决了现有大部分小广告去除装置存在小广告与水混合后形成的纸浆粘黏在刷体上影响到刮除效果的问题。
[0009](二)技术方案
[0010]为实现以上目的，本发明通过以下技术方案予以实现：一种清洁效果好的小广告刷除器，包括壳体，所述壳体的顶部固定连接有喷嘴，且喷嘴的左侧内螺纹连接有第一螺栓件，所述壳体的内腔上部设置有纵向刷筒，且纵向刷筒的轴心线处穿插有转杆，所述转杆的前后两端分别与壳体内壁的前后两侧活动连接，且转杆的前端上套接有第一传动带的顶端，所述第一传动带的底端内滑动连接有转轴，且转轴上套接有纵向锥形齿轮，所述纵向锥形齿轮的底部与横向锥形齿轮的顶部啮合，且横向锥形齿轮的底部与防水电机的输出轴连接，所述防水电机的右侧与挡板的左侧固定连接，且挡板的前后两侧分别与壳体内壁的前后两侧固定连接。
[0011]所述挡板内设置有横向刷筒，且横向刷筒的轴心处穿插有销轴，所述销轴的上下两端均通过球轴座活动安装在挡板内，且销轴的顶端固定连接有第一传动轮，所述第一传动轮上套接有第二传动带的右端，且第二传动带的左端内滑动连接有第二传动轮，所述第二传动轮套接在防水电机的输出轴上。
[0012]所述纵向刷筒的下方设置有滑动板，且滑动板顶部的右侧固定连接有曲面板，所述曲面板的左侧固定连接有第一刮板，且第一刮板的底部固定连接在滑动板的顶部，所述滑动板的右侧开设有弹簧槽，且弹簧槽的内壁左侧固定连接有复位弹簧的左端，所述复位弹簧的右端固定连接有限位片，且滑动板内壁的上下两侧均开设有与限位片上下两侧滑动连接的限位槽，所述限位片相背复位弹簧的一侧固定连接有刮卡件，且刮卡件远离限位片的一侧贯穿弹簧槽并延伸至滑动板的右侧，所述滑动板的正面螺纹连接有第二螺栓件，且壳体的正面开设有与第二螺栓件相适配的导滑槽，所述导滑槽的内壁与第二螺栓件滑动连接。
[0013]所述滑动板底部的左侧内固定连接有导滑环，且导滑环内滑动连接有导滑杆的右端，所述导滑杆的左端固定连接在壳体的内壁后侧，所述滑动板顶部的左侧固定连接有连接块，且连接块上铰接有联动杆的底端，所述联动杆的顶端铰接有第二刮板，且第二刮板的上下两侧分别与导滑槽内壁的上下两侧滑动连接，所述壳体左侧的底部固定连接有握杆。
[0014]优选的，所述壳体左侧的顶部镶嵌有清洁网，且清洁网的右侧贯穿壳体的内左壁并位于纵向刷筒的左侧。
[0015]优选的，所述纵向刷筒与横向刷筒的侧表面上均分布有刷毛，且纵向刷筒与横向刷筒的右侧均延伸至壳体的右侧。
[0016]优选的，所述复位弹簧的弹力大于刮卡件的重量，且刮卡件相背限位片的一侧呈倾斜状。
[0017]优选的，所述第一刮板与第二刮板均呈弯曲状，且导滑槽的形状与第二刮板的形状相适配。
[0018]优选的，所述挡板的内左壁固定连接有第三刮板，且第三刮板相背挡板的一侧呈弯曲状并与横向刷筒左侧的刷毛贴合。
[0019]优选的，所述挡板底部的形状为左高右低状，且挡板的右侧呈开口状。
[0020]优选的，所述第二刮板与导滑槽均位于纵向刷筒的左侧，且联动杆与第二刮板之间相对水平面的夹角为35至45度。
[0021](三)有益效果
[0022]本发明提供了一种清洁效果好的小广告刷除器。具备以下有益效果：
[0023](1)、该清洁效果好的小广告刷除器，通过第二螺栓件拉动滑动板在壳体内向左移动，从而使第一刮板与纵向刷筒底部的刷毛接触，将纵向刷筒刷毛上的纸浆刮下并经由曲面板与滑动板顶部的右侧滑出，同时滑动板在向左移动时通过连接块带动联动杆移动并推动第二刮板沿着导滑槽移动并与纵向刷筒左侧的刷毛接触，从而使纵向刷筒转动时通过第二刮板进一步刮除刷毛上的纸浆，从而保证了该刷除器内的刷体不会出现粘黏纸浆的情况，解决目前大部分小广告刷除装置存在同一缺陷的同时提高了对小广告的刮除效果。
[0024](2)、该清洁效果好的小广告刷除器，通过在滑动板的右侧开设弹簧槽，以及弹簧槽内刮卡件的配合设置，从而能够使刮卡件刮除经过喷水软化后的卡片状小广告，由于卡片与纸张之间存在的差别，泡软后的卡片不易出现形成纸浆的问题，为防止刷体刮烂其整体，因此通过刮卡件刮除的方式更适用于卡片状的小广告，避免形成纸浆的同时提高了该刷除器的适用性。
[0025](3)、该清洁效果好的小广告刷除器，在使用刮卡件进行卡片状小广告的刮除时，由于复位弹簧对限位片的作用力，从而推动刮卡件与墙面紧密接触，同时通过刮卡件形状的特殊设计，能够进一步的刮起墙面上的卡片，同时通过第二螺栓件的配合设置便于使用者调节滑动板从壳体内伸出的长度，并通过转动第二螺栓件完成紧固，避免在使用刮卡件的过程中出现晃动的情况。
[0026](4)、该清洁效果好的小广告刷除器，通过设置纵向刷筒与横向刷筒，从而能够使纵向刷筒刮除后形成的条状残留物，通过横向刷筒转动对其进行充分的去除，有效保证了该刷除器对小广告的去除效果，同时横向刷筒在转动时其左侧的刷毛不断与第三刮板接触，从而能够通过第三刮板将横向刷筒刷毛上的纸浆刮下，并通过挡板形状的特殊设计将刮下的纸浆从壳体内排出。
[0027](5)、该清洁效果好的小广告刷除器，通过在壳体上镶嵌清洁网，从而便于使用者使用后通过冲洗的方式对壳体内部进行清洗，通过清洁网的特殊设计能够方便使用者对从壳体右侧进行清洗时纵向刷筒与横向刷筒遮挡的部分进行清洁，同时通过防水电机的设置能够保证该刷除器的使用寿命。
附图说明

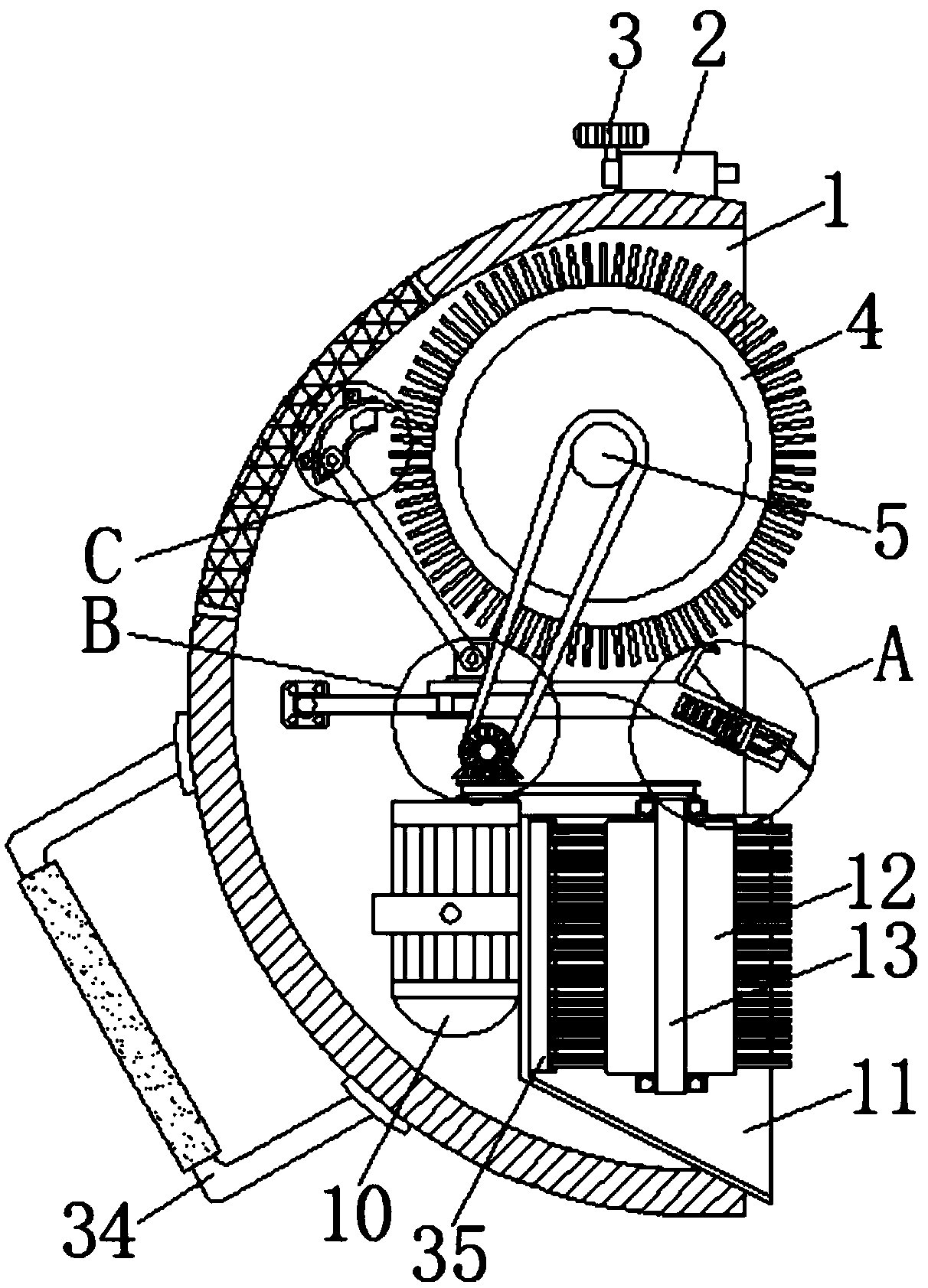

[0028]图1为本发明结构示意图；
[0029]图2为本发明结构正视图；
[0030]图3为本发明图1中的A处结构放大图；
[0031]图4为本发明图1中的B处结构放大图；
[0032]图5为本发明图1中的C处结构放大图。
[0033]图中：1壳体、2喷嘴、3第一螺栓件、4纵向刷筒、5转杆、6第一传动带、7转轴、8纵向锥形齿轮、9横向锥形齿轮、10防水电机、11挡板、12横向刷筒、13销轴、14第一传动轮、15第二传动带、16第二传动轮、17滑动板、18曲面板、19第一刮板、20弹簧槽、21复位弹簧、22限位片、23限位槽、24刮卡件、25第二螺栓件、26导滑槽、27导滑环、28导滑杆、29连接块、30联动杆、31第二刮板、32导滑槽、33清洁网、34握杆、35第三刮板。
具体实施方式
[0034]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。
[0035]所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。
[0036]请参阅图1-5，本发明提供一种技术方案：一种清洁效果好的小广告刷除器，包括壳体1，壳体1的顶部固定连接有喷嘴2，且喷嘴2的左侧内螺纹连接有第一螺栓件3，壳体1的内腔上部设置有纵向刷筒4，且纵向刷筒4的轴心线处穿插有转杆5，转杆5的前后两端分别与壳体1内壁的前后两侧活动连接，且转杆5的前端上套接有第一传动带6的顶端，第一传动带6的底端内滑动连接有转轴7，且转轴7上套接有纵向锥形齿轮8，纵向锥形齿轮8的底部与横向锥形齿轮9的顶部啮合，且横向锥形齿轮9的底部与防水电机10的输出轴连接，防水电机10的右侧与挡板11的左侧固定连接，且挡板11的前后两侧分别与壳体1内壁的前后两侧固定连接，挡板11底部的形状为左高右低状，且挡板11的右侧呈开口状。
[0037]挡板11内设置有横向刷筒12，且横向刷筒12的轴心处穿插有销轴13，纵向刷筒4与横向刷筒12的侧表面上均分布有刷毛，且纵向刷筒4与横向刷筒12的右侧均延伸至壳体1的右侧，销轴13的上下两端均通过球轴座活动安装在挡板11内，且销轴13的顶端固定连接有第一传动轮14，第一传动轮14上套接有第二传动带15的右端，且第二传动带15的左端内滑动连接有第二传动轮16，第二传动轮16套接在防水电机10的输出轴上。
[0038]纵向刷筒4的下方设置有滑动板17，且滑动板17顶部的右侧固定连接有曲面板18，曲面板18的左侧固定连接有第一刮板19，且第一刮板19的底部固定连接在滑动板17的顶部，滑动板17的右侧开设有弹簧槽20，且弹簧槽20的内壁左侧固定连接有复位弹簧21的左端，复位弹簧21的右端固定连接有限位片22，且滑动板17内壁的上下两侧均开设有与限位片22上下两侧滑动连接的限位槽23，限位片22相背复位弹簧21的一侧固定连接有刮卡件24，且刮卡件24远离限位片22的一侧贯穿弹簧槽20并延伸至滑动板17的右侧，复位弹簧21的弹力大于刮卡件24的重量，且刮卡件24相背限位片22的一侧呈倾斜状，通过在滑动板17的右侧开设弹簧槽20，以及弹簧槽20内刮卡件24的配合设置，从而能够使刮卡件24刮除经过喷水软化后的卡片状小广告，由于卡片与纸张之间存在的差别，泡软后的卡片不易出现形成纸浆的问题，为防止刷体刮烂其整体，因此通过刮卡件24刮除的方式更适用于卡片状的小广告，避免形成纸浆的同时提高了该刷除器的适用性，滑动板17的正面螺纹连接有第二螺栓件25，壳体1的正面开设有与第二螺栓件25相适配的导滑槽26，且导滑槽26的内壁与第二螺栓件25滑动连接，在使用刮卡件24进行卡片状小广告的刮除时，由于复位弹簧21对限位片22的作用力，从而推动刮卡件24与墙面紧密接触，同时通过刮卡件24形状的特殊设计，能够进一步的刮起墙面上的卡片，同时通过第二螺栓件25的配合设置便于使用者调节滑动板17从壳体1内伸出的长度，并通过转动第二螺栓件25完成紧固，避免在使用刮卡件24的过程中出现晃动的情况。
[0039]滑动板17底部的左侧内固定连接有导滑环27，且导滑环27内滑动连接有导滑杆28的右端，导滑杆28的左端固定连接在壳体1的内壁后侧，滑动板17顶部的左侧固定连接有连接块29，且连接块29上铰接有联动杆30的底端，联动杆30的顶端铰接有第二刮板31，且第二刮板31的上下两侧分别与导滑槽32内壁的上下两侧滑动连接，第一刮板19与第二刮板31均呈弯曲状，且导滑槽32的形状与第二刮板31的形状相适配，第二刮板31与导滑槽32均位于纵向刷筒4的左侧，且联动杆30与第二刮板31之间相对水平面的夹角为35至45度，通过第二螺栓件25拉动滑动板17在壳体1内向左移动，从而使第一刮板19与纵向刷筒4底部的刷毛接触，将纵向刷筒4刷毛上的纸浆刮下并经由曲面板18与滑动板17顶部的右侧滑出，同时滑动板17在向左移动时通过连接块29带动联动杆30移动并推动第二刮板31沿着导滑槽32移动并与纵向刷筒4左侧的刷毛接触，从而使纵向刷筒4转动时通过第二刮板31进一步刮除刷毛上的纸浆，从而保证了该刷除器内的刷体不会出现粘黏纸浆的情况，解决目前大部分小广告刷除装置存在同一缺陷的同时提高了对小广告的刮除效果，壳体1左侧的底部固定连接有握杆34，壳体1左侧的顶部镶嵌有清洁网33，且清洁网33的右侧贯穿壳体1的内左壁并位于纵向刷筒4的左侧，通过在壳体1上镶嵌清洁网33，从而便于使用者使用后通过冲洗的方式对壳体1内部进行清洗，通过清洁网33的特殊设计能够方便使用者对从壳体1右侧进行清洗时纵向刷筒4与横向刷筒12遮挡的部分进行清洁，同时通过防水电机10的设置能够保证该刷除器的使用寿命，挡板11的内左壁固定连接有第三刮板35，且第三刮板35相背挡板11的一侧呈弯曲状并与横向刷筒12左侧的刷毛贴合，通过设置纵向刷筒4与横向刷筒12，从而能够使纵向刷筒4刮除后形成的条状残留物，通过横向刷筒12转动对其进行充分的去除，有效保证了该刷除器对小广告的去除效果，同时横向刷筒12在转动时其左侧的刷毛不断与第三刮板35接触，从而能够通过第三刮板35将横向刷筒12刷毛上的纸浆刮下，并通过挡板11形状的特殊设计将刮下的纸浆从壳体1内排出。
[0040]该清洁效果好的小广告刷除器使用时，通过将喷嘴2接通外部水源并用第一螺栓件3进行连接，刮除卡片式小广告时通过握持握杆34将刮卡件24与小广告上沿贴合，通过复位弹簧21推动限位片22并带动刮卡件24与墙面紧密接触，从而通过向下滑动刮卡件24将卡片式小广告刮下，通过第二螺栓件25带动滑动板17沿着导滑槽26移动至壳体1左侧，从而使滑动板17通过导滑环27在导滑杆28上移动，通过连接块29带动联动杆30摆动并推动第二刮板31沿着导滑槽32滑出并与纵向刷筒4左侧的刷毛接触，通过滑动板17向左滑动带动第一刮板19与纵向刷筒4底部的刷毛接触，防水电机10运作时通过第二传动轮16带动第二传动带15传动并带动第一传动轮14转动，从而使横向刷筒12在销轴13上转动，横向刷筒12转动时左侧的刷毛不断与第三刮板35接触将刷毛上的纸浆刮下并经由挡板11排出，通过横向锥形齿轮9与纵向锥形齿轮8啮合带动转轴7转动并传动第一传动带6，从而带动转杆5转动，从而带动纵向刷筒4转动并通过第一刮板19和第二刮板31将刷毛上的纸浆刮下。
[0041]综上可得，该清洁效果好的小广告刷除器，通过在滑动板17的右侧开设弹簧槽20，以及弹簧槽20内刮卡件24的配合设置，从而能够使刮卡件24刮除经过喷水软化后的卡片状小广告，由于卡片与纸张之间存在的差别，泡软后的卡片不易出现形成纸浆的问题，为防止刷体刮烂其整体，因此通过刮卡件24刮除的方式更适用于卡片状的小广告，避免形成纸浆的同时提高了该刷除器的适用性。
[0042]同时，在使用刮卡件24进行卡片状小广告的刮除时，由于复位弹簧21对限位片22的作用力，从而推动刮卡件24与墙面紧密接触，同时通过刮卡件24形状的特殊设计，能够进一步的刮起墙面上的卡片，同时通过第二螺栓件25的配合设置便于使用者调节滑动板17从壳体1内伸出的长度，并通过转动第二螺栓件25完成紧固，避免在使用刮卡件24的过程中出现晃动的情况。
[0043]同时，通过第二螺栓件25拉动滑动板17在壳体1内向左移动，从而使第一刮板19与纵向刷筒4底部的刷毛接触，将纵向刷筒4刷毛上的纸浆刮下并经由曲面板18与滑动板17顶部的右侧滑出，同时滑动板17在向左移动时通过连接块29带动联动杆30移动并推动第二刮板31沿着导滑槽32移动并与纵向刷筒4左侧的刷毛接触，从而使纵向刷筒4转动时通过第二刮板31进一步刮除刷毛上的纸浆，从而保证了该刷除器内的刷体不会出现粘黏纸浆的情况，解决目前大部分小广告刷除装置存在同一缺陷的同时提高了对小广告的刮除效果。
[0044]同时，通过在壳体1上镶嵌清洁网33，从而便于使用者使用后通过冲洗的方式对壳体1内部进行清洗，通过清洁网33的特殊设计能够方便使用者对从壳体1右侧进行清洗时纵向刷筒4与横向刷筒12遮挡的部分进行清洁，同时通过防水电机10的设置能够保证该刷除器的使用寿命。
[0045]同时，通过设置纵向刷筒4与横向刷筒12，从而能够使纵向刷筒4刮除后形成的条状残留物，通过横向刷筒12转动对其进行充分的去除，有效保证了该刷除器对小广告的去除效果，同时横向刷筒12在转动时其左侧的刷毛不断与第三刮板35接触，从而能够通过第三刮板35将横向刷筒12刷毛上的纸浆刮下，并通过挡板11形状的特殊设计将刮下的纸浆从壳体1内排出。
[0046]该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制作用的常规已知设备。
[0047]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
