本发明公开了一种远山区利用地势落差的水流发电装置，一种远山区利用地势落差的水流发电装置，包括支撑轴，所述支撑轴的外侧固定连接有控制轮，所述控制轮的外侧开设有调节槽，所述支撑轴的外侧且位于控制轮的上方和下方均固定连接有外套。该远山区利用地势落差的水流发电装置，通过在控制轮的外侧开设调节槽，使用时水流穿过挡网冲击在右侧竖直的受力板，而受力板在转动时受调节槽影响不停翻转，如图3‑4所示，这受力板转动时，右侧竖直状态受力板受到的水流推力远大于左侧水平状态受力板受到的推力，这样减少了动力的损耗，保证的固定架转动方向的一致，提高了发电效率，节约了电力转换成本。
权利要求
1.一种远山区利用地势落差的水流发电装置，包括支撑轴(1)，其特征在于：所述支撑轴(1)的外侧固定连接有控制轮(2)，所述控制轮(3)的外侧开设有调节槽(3)，所述支撑轴(1)的外侧且位于控制轮(3)的上方和下方均固定连接有外套(4)，两个所述外套(4)之间固定连接有固定架(5)，所述固定架(5)远离控制轮(2)的一侧固定连接有转动套(6)，所述固定架(5)靠近控制轮(2)的一侧活动连接有延伸到转动套(6)内的转动架(7)，所述转动架(7)的一端固定连接有滑块(8)，另一端固定连接有受力板(9)，上方所述外套(4)的顶部固定连接有转动盘(10)，所述转动盘(10)的外侧开设有收纳槽(11)，所述收纳槽(11)的内部固定连接有压缩弹簧(12)，所述压缩弹簧(12)远离收纳槽(11)槽底壁的一端固定连接有摩擦块(13)，所述转动盘(10)的外侧设置有套环(14)，所述套环(14)的内部固定连接有复位弹簧(15)，所述复位弹簧(15)的背面固定连接有推动条(16)，所述推动条(16)的顶部活动连接有连接杆(17)，所述连接杆(17)的正面铰接有操控杆(18)，所述控制轮(2)的外侧设置有挡网(20)，所述挡网(20)的外侧活动连接有刮杆(19)。
2.根据权利要求1所述的一种远山区利用地落差的水流发电装置，其特征在于：所述调节槽(3)呈环形，所述固定架(5)分布在控制轮(2)的外侧。
3.根据权利要求1所述的一种远山区利用地势落差的水流发电装置，其特征在于：所述摩擦块(13)呈弧形，且正常使用时摩擦块(13)紧贴在推动条(16)内侧。
4.根据权利要求1所述的一种远山区利用地势落差的水流发电装置，其特征在于：所述刮杆(19)紧贴在挡网(20)的外侧。
5.根据权利要求1所述的一种远山区利用地势落差的水流发电装置，其特征在于：所述操控杆(18)位于两个刮杆(19)之间。
6.根据权利要求1所述的一种远山区利用地势落差的水流发电装置，其特征在于：所述连接杆(17)的长度与转动盘(10)的半径相同。
7.根据权利要求1所述的一种远山区利用地势落差的水流发电装置，其特征在于：所述刮杆(19)与操控杆(18)接触部分均设置有齿牙。
说明书
一种远山区利用地势落差的水流发电装置
技术领域
[0001]本发明涉及水力发电技术领域，具体为一种远山区利用地势落差的水流发电装置。
背景技术
[0002]“电”已经成为我们生活上必不可少的能源之一，经过一百多年的发展，已经基本做到了普及，而在一些偏远山区，人口分散，地形起伏，不便建立发电站，只能进行远距离传输，由于距离太远，这过程中会损耗大量电力，增加用电成本。
[0003]我国自古有傍水而居的习惯，有人的地方基本都有河流，于是开始在河畔建立以下小型的水力发电站，在河中安装转动叶，通过水流带动转动叶转动进行发电，由于河水是均匀冲击在转动叶上的，这样使转动叶左右两侧受到了冲击力差不多，损耗电力，且如果风或垃圾影响了水流方向，则和影响发电装置的转动方向，使电极发生变化，影响发电，因此我们提出了一种远山区利用地势落差的水流发电装置来解决问题发明内容
[0004]为了克服上述现有技术的不足，本发明的目的在于提供一种远山区利用地势落差的水流发电装置，具有高效转换动力的作用。
[0005]本发明具备以下有益效果：
[0006]1、该远山区利用地势落差的水流发电装置，通过在控制轮的外侧开设调节槽，使用时水流穿过挡网冲击在右侧竖直的受力板，而受力板在转动时受调节槽影响不停翻转，如图3-4所示，这受力板转动时，右侧竖直状态受力板受到的水流推力远大于左侧水平状态受力板受到的推力，这样减少了动力的损耗，保证的固定架转动方向的一致，提高了发电效率，节约了电力转换成本。
[0007]2、该远山区利用地势落差的水流发电装置，通过在挡网外侧设置刮杆，当挡网被水中的垃圾或草叶堵住，水流无法进入挡网内侧，转动盘停止转动，失去离心力，推动条失去摩擦力限制，复位弹簧带动推动条复位，控制杆18通过齿牙带动两刮板张开，如图10所示，如此通过刮杆将挡网表面的垃圾刮除，这样减小了外界环境对发电装置的影响，保证了发电效果。
[0008]本发明为实现技术目的采用如下技术方案：一种远山区利用地势落差的水流发电装置，包括支撑轴，所述支撑轴的外侧固定连接有控制轮，所述控制轮的外侧开设有调节槽。
[0009]所述支撑轴的外侧且位于控制轮的上方和下方均固定连接有外套，下方所述外套连接发电机，两个所述外套之间固定连接有固定架，所述固定架远离控制轮的一侧固定连接有转动套，所述固定架靠近控制轮的一侧活动连接有延伸到转动套内的转动架，所述转动架的一端固定连接有滑块，另一端固定连接有受力板。
[0010]上方所述外套的顶部固定连接有转动盘，所述转动盘的外侧开设有收纳槽，所述收纳槽的内部固定连接有压缩弹簧，所述压缩弹簧远离收纳槽槽底壁的一端固定连接有摩擦块。
[0011]所述转动盘的外侧设置有套环，所述套环的内部固定连接有复位弹簧，所述复位弹簧的背面固定连接有推动条，所述推动条的顶部活动连接有连接杆，所述连接杆的正面铰接有操控杆，所述控制轮的外侧设置有挡网，所述挡网位于控制轮的正面，所述挡网的外侧活动连接有刮杆。
[0012]作为优化，所述调节槽呈环形，所述固定架分布在控制轮的外侧，所述转动架呈L形，所述滑块延伸到调节槽内，右侧所述受力板处于竖直状态，左侧受力板处于水平状态。
[0013]作为优化，所述摩擦块呈弧形，且正常使用时摩擦块紧贴在推动条内侧，所述推动条滑动连接在套环的内部。
[0014]作为优化，所述刮杆紧贴在挡网的外侧，刮杆与操控杆接触部分均设置有齿牙，且操控杆的可带动刮杆转动九十度。
[0015]作为优化，所述操控杆位于两个刮杆之间，所述挡网的顶部设置有与操控杆对应的滑轨。
[0016]作为优化，所述连接杆的长度与转动盘的半径相同。
附图说明
[0017]图中：1-支撑轴，2-控制轮，3-调节槽，4-外套，5-固定架，6-转动套，7-转动架，8-滑块，9-受力板，10-转动盘，11-收纳槽，12-压缩弹簧，13-摩擦块，14-套环，15-复位弹簧，16-推动条，17-连接杆，18-操控杆，19-刮杆，20-挡网。

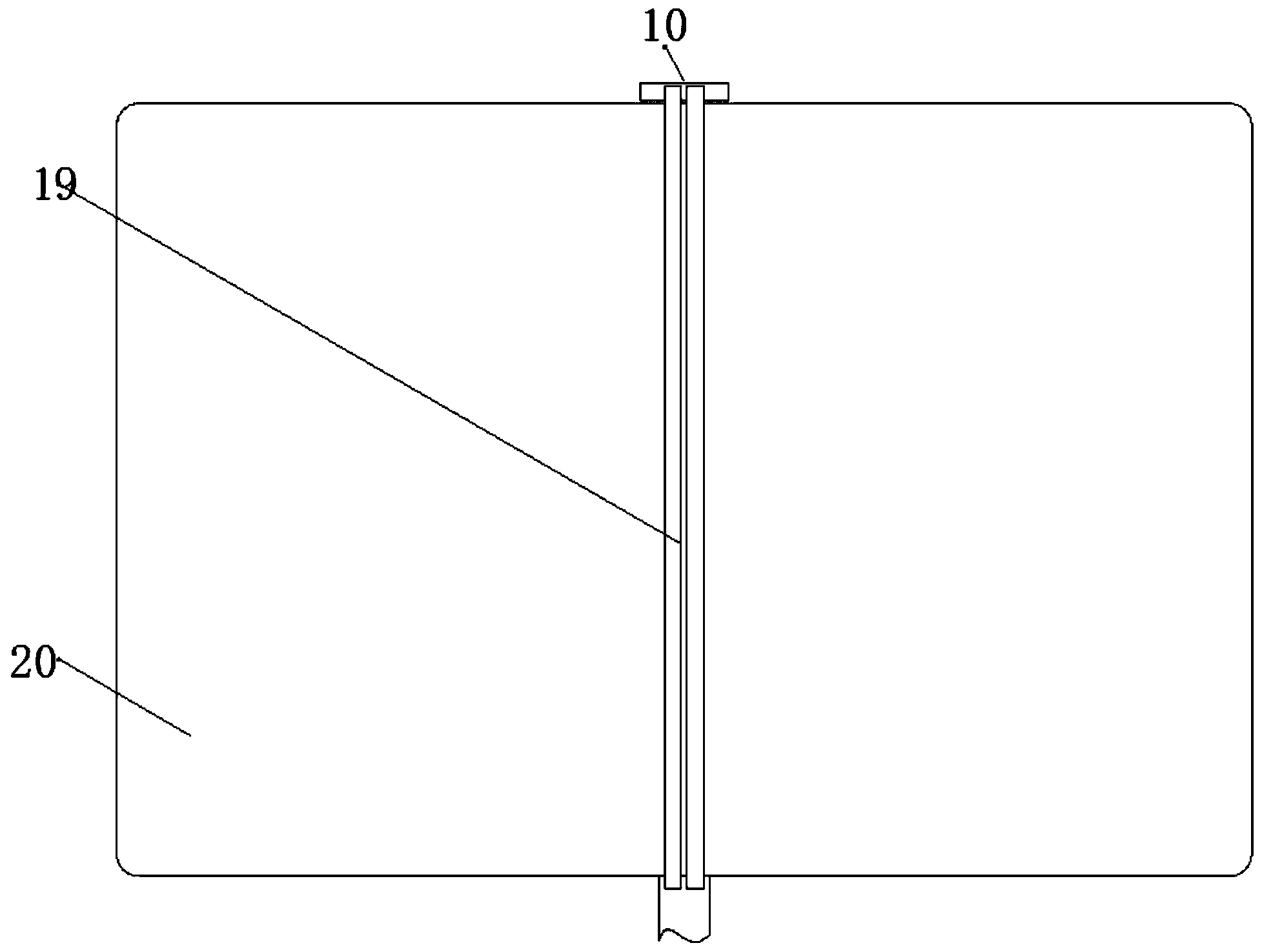

[0018]图1为本发明远山区利用地势落差的水流发电装置结构正常状态主视图。
[0019]图2为本发明远山区利用地势落差的水流发电装置结构堵塞状态主视图。
[0020]图3为本发明远山区利用地势落差的水流发电装置结构第一状态主视剖视图。
[0021]图4为本发明远山区利用地势落差的水流发电装置结构第二状态主视剖视图。
[0022]图5为本发明远山区利用地势落差的水流发电装置结构图4中A处放大图。
[0023]图6为本发明远山区利用地势落差的水流发电装置结构正常状态俯视图。
[0024]图7为本发明远山区利用地势落差的水流发电装置结构堵塞状态俯视图。
[0025]图8为本发明远山区利用地势落差的水流发电装置结构俯视剖视图。
[0026]图9为本发明远山区利用地势落差的水流发电装置结构图6部分放大图。
[0027]图10为本发明远山区利用地势落差的水流发电装置结构图7部分放大图。
[0028]图11为本发明远山区利用地势落差的水流发电装置结构图9中套环部分放大图。
[0029]图12为本发明远山区利用地势落差的水流发电装置结构图10中套环部分放大图。
具体实施方式
[0030]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0031]请参阅图1-12，一种远山区利用地势落差的水流发电装置，包括支撑轴1，支撑轴1的外侧固定连接有控制轮2，控制轮2的外侧开设有调节槽3，调节槽3呈环形。
[0032]支撑轴1的外侧且位于控制轮3的上方和下方均固定连接有外套4，下方外套4连接发电机，两个外套4之间固定连接有固定架5，固定架5分布在控制轮2的外侧，固定架5远离控制轮2的一侧固定连接有转动套6，固定架5靠近控制轮2的一侧活动连接有延伸到转动套6内的转动架7，转动架7呈L形，转动架7的一端固定连接有滑块8，滑块8延伸到调节槽3内，另一端固定连接有受力板9，右侧受力板9处于竖直状态，左侧受力板9处于水平状态。
[0033]上方外套4的顶部固定连接有转动盘10，转动盘10的外侧开设有收纳槽11，收纳槽11的内部固定连接有压缩弹簧12，压缩弹簧12远离收纳槽11槽底壁的一端固定连接有摩擦块13，摩擦块13呈弧形，且正常使用时摩擦块13紧贴在推动条16内侧。
[0034]转动盘10的外侧设置有套环14，套环14的内部固定连接有复位弹簧15，复位弹簧15的背面固定连接有推动条16，推动条16滑动连接在套环14的内部，推动条16的顶部活动连接有连接杆17，连接杆17的长度与转动盘10的半径相同，连接杆17的正面铰接有操控杆18，操控杆18位于两个刮杆19之间，控制轮2的外侧设置有挡网20，挡网20的顶部设置有与操控杆18对应的滑轨，挡网20位于控制轮2的正面，挡网20的外侧活动连接有刮杆19，刮杆19紧贴在挡网20的外侧，刮杆19与操控杆18接触部分均设置有齿牙，且操控杆18的可带动刮杆19转动九十度。
[0035]在使用时，将装置安装在河流或水渠中，水流穿过挡网20冲击在右侧竖直的受力板9，受力板9带动固定架5转动，固定架5带动外套4转动，外套4将动力传入发电机开始发电，而受力板9围绕控制轮2转动时，受调节槽3和滑块8影响，滑块8在调节槽3内翻转，滑块8通过转动架7带动受力板9翻转，如图3-4所示。
[0036]上方外套4带动转动盘10转动，受离心力影响摩擦块13拉动压缩弹簧12伸出收纳槽11贴合在推动条16内侧，这样转动盘10带动摩擦块13转动，摩擦块13通过摩擦力带动推动条16拉伸复位弹簧15，推动条16到达一定位置，如图9状态。
[0037]当挡网20被水中的垃圾或草叶堵住，水流无法进入挡网20内侧，受力板9失去水流冲击力不在转动，转动盘10也停止转动，失去离心力，压缩弹簧12拉动摩擦块13离开推动条16，推动条16失去摩擦力限制，复位弹簧15带动推动条16复位，推动条16拉动连接杆17向后方移动，连接杆17带动控制杆18移动，控制杆18通过齿牙带动两刮板19张开，如图10所示，如此通过刮杆19将挡网20表面的垃圾刮除。
