详情
摘要
一种变口径来达到可调节计时的玻璃沙漏，涉及玻璃技术领域，包括安装座，所述安装座的内底壁固定连接有下漏斗，安装座的内顶壁固定连接有上漏斗，下漏斗的内底壁设置有干砂，上漏斗的底部固定连接有与下漏斗顶部固定连接的固定块，固定块的外侧活动连接有转块。该变口径来达到可调节计时的玻璃沙漏，通过橡胶与悬浊液的配合使用，使用前，根据需求设置好计时时长，转动转块至设定的时间，转块通过限位杆带动活塞块进行移动，活塞块将橡胶套内的悬浊液挤压，使橡胶套的内口径发生变化，使干砂流动的流速发生改变，从而达到了可调节计时时间的效果，扩大了计时范围，根据实际需求改变计时时长，提高了沙漏的实用性。
权利要求
1.一种变口径来达到可调节计时的玻璃沙漏，包括安装座(1)，其特征在于：所述安装座(1)的内底壁固定连接有下漏斗(2)，安装座(1)的内顶壁固定连接有上漏斗(3)，下漏斗(2)的内底壁设置有干砂(4)，上漏斗(3)的底部固定连接有与下漏斗(2)顶部固定连接的固定块(5)，固定块(5)的外侧活动连接有转块(6)，转块(6)的中部开设有限位槽(7)，转块(6)的底部插接有与限位槽(7)相适配且均匀分布的限位杆(8)，限位杆(8)的底部固定连接有与固定块(5)的中部活动连接的活塞块(9)，活塞块(9)的内侧固定连接有导电柱(10)，固定块(5)的中部固定连接有橡胶套(11)，橡胶套(11)的中部设置有悬浊液(12)。
2.根据权利要求1所述的一种变口径来达到可调节计时的玻璃沙漏，其特征在于：所述安装座(1)的内底壁开设有与下漏斗(2)相适配的固定槽且安装座(1)的内顶壁开设有与上漏斗(3)相适配的固定槽，所述下漏斗(2)的材料为透明玻璃材料。
3.根据权利要求1所述的一种变口径来达到可调节计时的玻璃沙漏，其特征在于：所述上漏斗(3)的材料为透明玻璃材料且上漏斗(3)的瓶口口径与固定块(5)中部的口径相等。
4.根据权利要求1所述的一种变口径来达到可调节计时的玻璃沙漏，其特征在于：所述干砂(4)为干石砂且干砂(4)的粒径小于橡胶套(11)内口径的最小直径。
5.根据权利要求1所述的一种变口径来达到可调节计时的玻璃沙漏，其特征在于：所述固定块(5)的材料为木质材料且固定块(5)的中部开设有与活塞块(9)相适配的活塞槽，固定块(5)的外侧设置有计时时长的刻度。
6.根据权利要求1所述的一种变口径来达到可调节计时的玻璃沙漏，其特征在于：所述转块(6)的外侧开设有防滑槽且转块(6)的外侧设置有指针。
7.根据权利要求1所述的一种变口径来达到可调节计时的玻璃沙漏，其特征在于：所述限位槽(7)的数量为六个且限位槽(7)的宽度与限位杆(8)的直径相等，所述限位杆(8)的形状为圆柱状且限位杆(8)的材料为钢制材料。
8.根据权利要求1所述的一种变口径来达到可调节计时的玻璃沙漏，其特征在于：所述橡胶套(11)的材料为软质橡胶材料且橡胶套(11)的形状为圆环状，橡胶套(11)的外侧开设有与活塞块(9)相适配的槽，悬浊液(12)在不通电的情况下为液态，在通电的情况下为固态。
说明书
一种变口径来达到可调节计时的玻璃沙漏
技术领域
[0001]本发明涉及玻璃技术领域，具体为一种变口径来达到可调节计时的玻璃沙漏。
背景技术
[0002]玻璃沙漏主要由玻璃以及干细沙组成，是一种用来计时的装置，利用沙漏中间漏孔来控制干细砂的流速，生活中很多人喜欢利用沙漏来计时一些东西，提高趣味性，比如泡面时，经常会需要开水泡三到五分钟，如果通过钟表来计算，比较无聊，这时利用沙漏来计时就会觉得很特别，比较有趣味性，在等待过程中就不会感到太无聊。
[0003]但是目前的沙漏的流速固定，计时长短也固定，无法满足不同的计时需求，限制了沙漏的适用范围。
[0004]因此我们提出了一种变口径来达到可调节计时的玻璃沙漏来解决以上的问题，通过转块来调节活塞块，改变悬浊液挤压的程度，使橡胶套完成伸缩，以此来改变漏孔的直径，控制干砂的流速，并且悬浊液通电后可硬化，保证漏孔的大小固定，保证流速的稳定。
发明内容
[0005]本发明为实现技术目的采用如下技术方案：一种变口径来达到可调节计时的玻璃沙漏，包括安装座，所述安装座的内底壁固定连接有下漏斗，安装座的内顶壁固定连接有上漏斗，下漏斗的内底壁设置有干砂，上漏斗的底部固定连接有与下漏斗顶部固定连接的固定块，固定块的外侧活动连接有转块，转块的中部开设有限位槽，转块的底部插接有与限位槽相适配且均匀分布的限位杆，限位杆的底部固定连接有与固定块的中部活动连接的活塞块，活塞块的内侧固定连接有导电柱，固定块的中部固定连接有橡胶套，橡胶套的中部设置有悬浊液。
[0006]本发明具备以下有益效果：
[0007]1、该变口径来达到可调节计时的玻璃沙漏，通过橡胶与悬浊液的配合使用，使用前，根据需求设置好计时时长，转动转块至设定的时间，转块通过限位杆带动活塞块进行移动，活塞块将橡胶套内的悬浊液挤压，使橡胶套的内口径发生变化，使干砂流动的流速发生改变，从而达到了可调节计时时间的效果，扩大了计时范围，根据实际需求改变计时时长，提高了沙漏的实用性。
[0008]2、该变口径来达到可调节计时的玻璃沙漏，通过导电柱与悬浊液的配合使用，悬浊液被活塞块挤压改变位置后，悬浊液会使橡胶套的内口径发生变化，此时的悬浊液依旧处于液态，当导电柱通电之后，悬浊液在电流的作用下变成固态，使橡胶套的形状固定，固定了橡胶套的内口径，使干砂以稳定的流速漏出，从而达到了保证流速恒定的效果，保证了沙漏的稳定使用。
[0009]进一步，所述安装座的内底壁开设有与下漏斗相适配的固定槽且安装座的内顶壁开设有与上漏斗相适配的固定槽，所述下漏斗的材料为透明玻璃材料。
[0010]进一步，所述上漏斗的材料为透明玻璃材料且上漏斗的瓶口口径与固定块中部的口径相等，所述干砂为干石砂且干砂的粒径小于橡胶套内口径的最小直径。
[0011]进一步，所述固定块的材料为木质材料且固定块的中部开设有与活塞块相适配的活塞槽，固定块的外侧设置有计时时长的刻度，所述转块的外侧开设有防滑槽且转块的外侧设置有指针。
[0012]进一步，所述限位槽的数量为六个且限位槽的宽度与限位杆的直径相等，所述限位杆的形状为圆柱状且限位杆的材料为钢制材料。
[0013]进一步，所述橡胶套的材料为软质橡胶材料且橡胶套的形状为圆环状，橡胶套的外侧开设有与活塞块相适配的槽，悬浊液在不通电的情况下为液态，在通电的情况下为固态。
附图说明

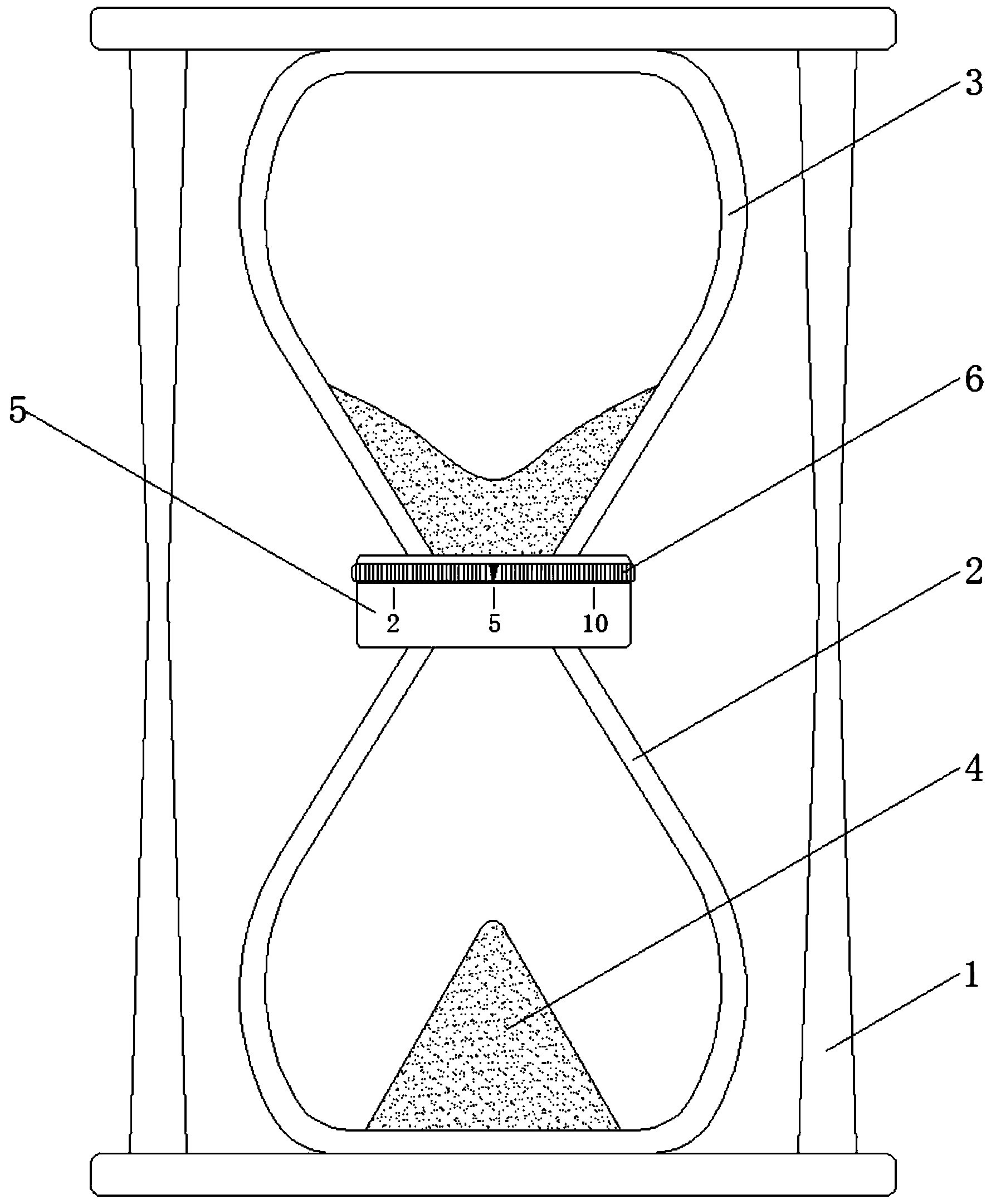

[0014]图1为本发明结构示意图；
[0015]图2为本发明橡胶套收缩结构示意图；
[0016]图3为本发明橡胶套扩张结构示意图；
[0017]图4为本发明图2中A部局部放大结构示意图；
[0018]图5为本发明图3中B部局部放大结构示意图；
[0019]图6为本发明活塞块结构示意图；
[0020]图7为本发明转块结构示意图。
[0021]图中：1安装座、2下漏斗、3上漏斗、4干砂、5固定块、6转块、7限位槽、8限位杆、9活塞块、10导电柱、11橡胶套、12悬浊液。
具体实施方式
[0022]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0023]请参阅图1-7，一种变口径来达到可调节计时的玻璃沙漏，包括安装座1，安装座1起到固定上漏斗3以及下漏斗2的作用，安装座1的内底壁开设有与下漏斗2相适配的固定槽且安装座1的内顶壁开设有与上漏斗3相适配的固定槽，下漏斗2的材料为透明玻璃材料，安装座1的内底壁固定连接有下漏斗2，下漏斗2起到储存干砂4的作用，安装座1的内顶壁固定连接有上漏斗3，上漏斗3起到储存干砂4的作用，上漏斗3的材料为透明玻璃材料且上漏斗3的瓶口口径与固定块5中部的口径相等。
[0024]干砂4为干石砂且干砂4的粒径小于橡胶套11内口径的最小直径，下漏斗2的内底壁设置有干砂4，干砂4起到下漏计时的作用，上漏斗3的底部固定连接有与下漏斗2顶部固定连接的固定块5，固定块5起到固定各部件的作用，固定块5的材料为木质材料且固定块5的中部开设有与活塞块9相适配的活塞槽，固定块5的外侧设置有计时时长的刻度，转块6的外侧开设有防滑槽且转块6的外侧设置有指针，固定块5的外侧活动连接有转块6，转块6起到转动调节的作用。
[0025]转块6的中部开设有限位槽7，限位槽7起到限制限位杆8位置的作用，限位槽7的数量为六个且限位槽7的宽度与限位杆8的直径相等，限位杆8的形状为圆柱状且限位杆8的材料为钢制材料，转块6的底部插接有与限位槽7相适配且均匀分布的限位杆8，限位杆8起到传动的作用，限位杆8的底部固定连接有与固定块5的中部活动连接的活塞块9，活塞块9起到挤压悬浊液12的作用，活塞块9的内侧固定连接有导电柱10，导电柱10起到导电的作用。
[0026]固定块5的中部固定连接有橡胶套11，橡胶套11起到变口径的作用，橡胶套11的材料为软质橡胶材料且橡胶套11的形状为圆环状，橡胶套11的外侧开设有与活塞块9相适配的槽，悬浊液12在不通电的情况下为液态，在通电的情况下为固态，橡胶套11的中部设置有悬浊液12，悬浊液12起到固液状态转换的作用。
[0027]工作原理：使用前，根据需求设置好计时时长，转动转块6至设定的时间，转块6通过限位杆8带动活塞块9进行移动，活塞块9将橡胶套11内的悬浊液12挤压，使橡胶套11的内口径发生变化，使干砂4流动的流速发生改变，从而达到了可调节计时时间的效果。
[0028]悬浊液12被活塞块9挤压改变位置后，悬浊液12会使橡胶套11的内口径发生变化，此时的悬浊液12依旧处于液态，当导电柱10通电之后，悬浊液12在电流的作用下变成固态，使橡胶套11的形状固定，固定了橡胶套11的内口径，使干砂4以稳定的流速漏出，从而达到了保证流速恒定的效果。
[0029]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
