本发明涉及一种清洁设备，尤其涉及一种太阳能集热管内部清洁设备。因此，本发明的技术问题是：提供一种清洁的全面，能将集热管很好的放置，而不影响清洁的太阳能集热管内部清洁设备。技术方案：一种太阳能集热管内部清洁设备，包括有框体、把手、橡胶套、限位块、橡胶板、电机、橡胶转杆等；框体外右侧面中部安装有把手，把手上设有橡胶套，框体内左侧面上部与右侧面上部都安装有限位块，限位块底部与框体内左右两侧面下部都安装有橡胶板。本发明通过支撑装置，能将集热管放置稳固，而不影响清洁，通过喷水装置，无需人不断的将水倒入集热管内进行清洁，方便快捷，达到了清洁的全面，能将集热管很好的放置，而不影响清洁的效果。
权利要求
1.一种太阳能集热管内部清洁设备，其特征在于，包括有框体、把手、橡胶套、限位块、橡胶板、电机、橡胶转杆、滚筒刷、锥形块和毛刷，框体外右侧面中部安装有把手，把手上设有橡胶套，框体内左侧面上部与右侧面上部都安装有限位块，限位块底部与框体内左右两侧面下部都安装有橡胶板，框体顶部中间嵌入式的安装有电机，电机的输出轴通过联轴器连接有橡胶转杆，橡胶转杆位于框体下方，橡胶转杆底端安装有滚筒刷，滚筒刷底端安装有锥形块，锥形块外侧面安装有毛刷。
2.根据权利要求1所述的一种太阳能集热管内部清洁设备，其特征在于，还包括有支撑装置，支撑装置包括有底板、支撑块、支撑座、支杆和圆环，橡胶转杆下方设有底板，底板底部左右两侧对称式的安装有支撑块，底板顶部右侧安装有支撑座，支撑座顶部中间开有凹槽，滚筒刷位于凹槽内，支撑座顶部左右两侧对称式的安装有支杆，左右两侧支杆内侧面上部之间安装有圆环，橡胶转杆位于圆环内。
3.根据权利要求2所述的一种太阳能集热管内部清洁设备，其特征在于，还包括有水箱、水泵和出水管，底板顶部左侧安装有水箱，水箱内底部右侧安装有水泵，水泵的出水端连接有出水管，出水管尾端贯穿水箱顶部右侧，再贯穿框体左侧上部位于橡胶转杆左侧。
4.根据权利要求3所述的一种太阳能集热管内部清洁设备，其特征在于，还包括有固定套和搅拌叶片，橡胶转杆下部安装有固定套，固定套位于滚筒刷上方，固定套外侧面左右两侧对称式的安装有搅拌叶片。
说明书
一种太阳能集热管内部清洁设备
技术领域
[0001]本发明涉及一种清洁设备，尤其涉及一种太阳能集热管内部清洁设备。
背景技术
[0002]太阳能是指太阳的热辐射能，主要表现就是常说的太阳光线。在现代一般用作发电或者为热水器提供能源。
[0003]太阳能长时间的使用，需将集热管拆下对其进行清洁，人工对集热管进行清洁时，清洁的不全面，集热管还易移动影响清洁，因此亟需研发一种清洁的全面，能将集热管很好的放置，而不影响清洁的太阳能集热管内部清洁设备。
发明内容
[0004]为了克服人工对集热管进行清洁时，清洁的不全面，集热管还易移动影响清洁的缺点，因此，本发明的技术问题是：提供一种清洁的全面，能将集热管很好的放置，而不影响清洁的太阳能集热管内部清洁设备。
[0005]技术方案：一种太阳能集热管内部清洁设备，包括有框体、把手、橡胶套、限位块、橡胶板、电机、橡胶转杆、滚筒刷、锥形块和毛刷，框体外右侧面中部安装有把手，把手上设有橡胶套，框体内左侧面上部与右侧面上部都安装有限位块，限位块底部与框体内左右两侧面下部都安装有橡胶板，框体顶部中间嵌入式的安装有电机，电机的输出轴通过联轴器连接有橡胶转杆，橡胶转杆位于框体下方，橡胶转杆底端安装有滚筒刷，滚筒刷底端安装有锥形块，锥形块外侧面安装有毛刷。
[0006]进一步地，还包括有支撑装置，支撑装置包括有底板、支撑块、支撑座、支杆和圆环，橡胶转杆下方设有底板，底板底部左右两侧对称式的安装有支撑块，底板顶部右侧安装有支撑座，支撑座顶部中间开有凹槽，滚筒刷位于凹槽内，支撑座顶部左右两侧对称式的安装有支杆，左右两侧支杆内侧面上部之间安装有圆环，橡胶转杆位于圆环内。
[0007]进一步地，还包括有水箱、水泵和出水管，底板顶部左侧安装有水箱，水箱内底部右侧安装有水泵，水泵的出水端连接有出水管，出水管尾端贯穿水箱顶部右侧，再贯穿框体左侧上部位于橡胶转杆左侧。
[0008]进一步地，还包括有固定套和搅拌叶片，橡胶转杆下部安装有固定套，固定套位于滚筒刷上方，固定套外侧面左右两侧对称式的安装有搅拌叶片。
[0009]首先操作人员握住把手将滚筒刷和毛刷伸入集热管内，进而集热管顶端位于框体内与橡胶板接触，即可启动电机，电机转动带动橡胶转杆转动，橡胶转杆转动带动滚筒刷转动，滚筒刷转动对集热管内进行清洁，同时，滚筒刷转动带动锥形块转动，锥形块转动带动毛刷转动，毛刷转动对集热管内进行清洁，操作人员即可通过把手带动框体上下移动，框体上下移动带动电机上下移动，电机上下移动带动橡胶转杆上下移动，橡胶转杆上下移动带动滚筒刷上下移动，滚筒刷上下移动通过锥形块带动毛刷上下移动，进而滚筒刷与毛刷上下移动更全面的对集热管内进行清洁。当集热管内清洁完成后，即可关闭电机，将滚筒刷与毛刷从集热管内取出即可。
[0010]因为还包括有支撑装置，支撑装置包括有底板、支撑块、支撑座、支杆和圆环，橡胶转杆下方设有底板，底板底部左右两侧对称式的安装有支撑块，底板顶部右侧安装有支撑座，支撑座顶部中间开有凹槽，滚筒刷位于凹槽内，支撑座顶部左右两侧对称式的安装有支杆，左右两侧支杆内侧面上部之间安装有圆环，橡胶转杆位于圆环内，首先操作人员将集热管穿过圆环放入凹槽内，即可将滚筒刷与毛刷伸入集热管内，即可启动电机开始对集热管内进行清洁。当集热管清洁完成后，即可将滚筒刷和毛刷从集热管内取出，再将集热管从凹槽内取出。如此，可对集热管进行放置，而无需人工拿着集热管进行清洁，方便快捷。
[0011]因为还包括有水箱、水泵和出水管，底板顶部左侧安装有水箱，水箱内底部右侧安装有水泵，水泵的出水端连接有出水管，出水管尾端贯穿水箱顶部右侧，再贯穿框体左侧上部位于橡胶转杆左侧，首先操作人员将水倒入水箱内，当滚筒刷和毛刷在对集热管内进行清洁的同时，启动水泵，水泵将水箱内的水抽入出水管内，进而出水管内的水喷出喷入集热管内，进而滚筒刷和毛刷通过水对集热管内进行清洁。当集热管内清洁完成后，即可关闭水泵，进而水停止喷出。如此，可对集热管内被清洁的更加干净。
[0012]因为还包括有固定套和搅拌叶片，橡胶转杆下部安装有固定套，固定套位于滚筒刷上方，固定套外侧面左右两侧对称式的安装有搅拌叶片，当橡胶转杆转动带动滚筒刷和毛刷对集热管内进行清洁时，橡胶转杆同时带动固定套转动，固定套转动带动搅拌叶片转动，搅拌叶片转动对水进行搅动，进而使水流动性更好，而对集热管内清洁的效果更好。
[0013]本发明通过支撑装置，能将集热管放置稳固，而不影响清洁，通过喷水装置，无需人不断的将水倒入集热管内进行清洁，方便快捷，达到了清洁的全面，能将集热管很好的放置，而不影响清洁的效果。
附图说明

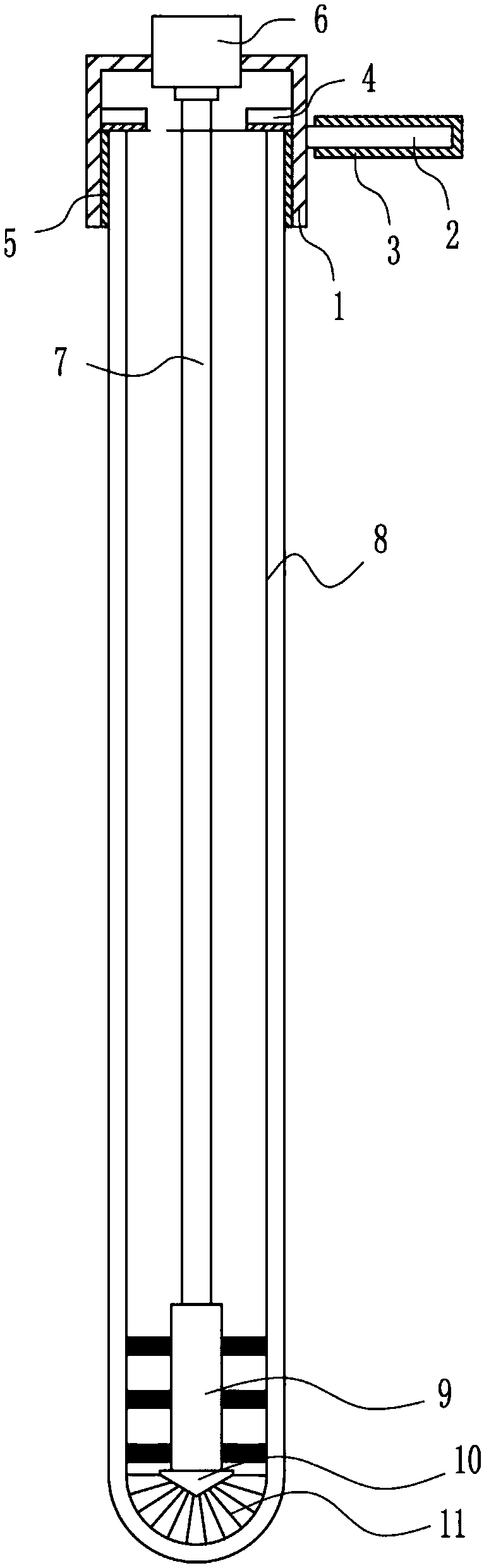

[0014]图1为本发明的第一种主视结构示意图。
[0015]图2为本发明的第二种主视结构示意图。

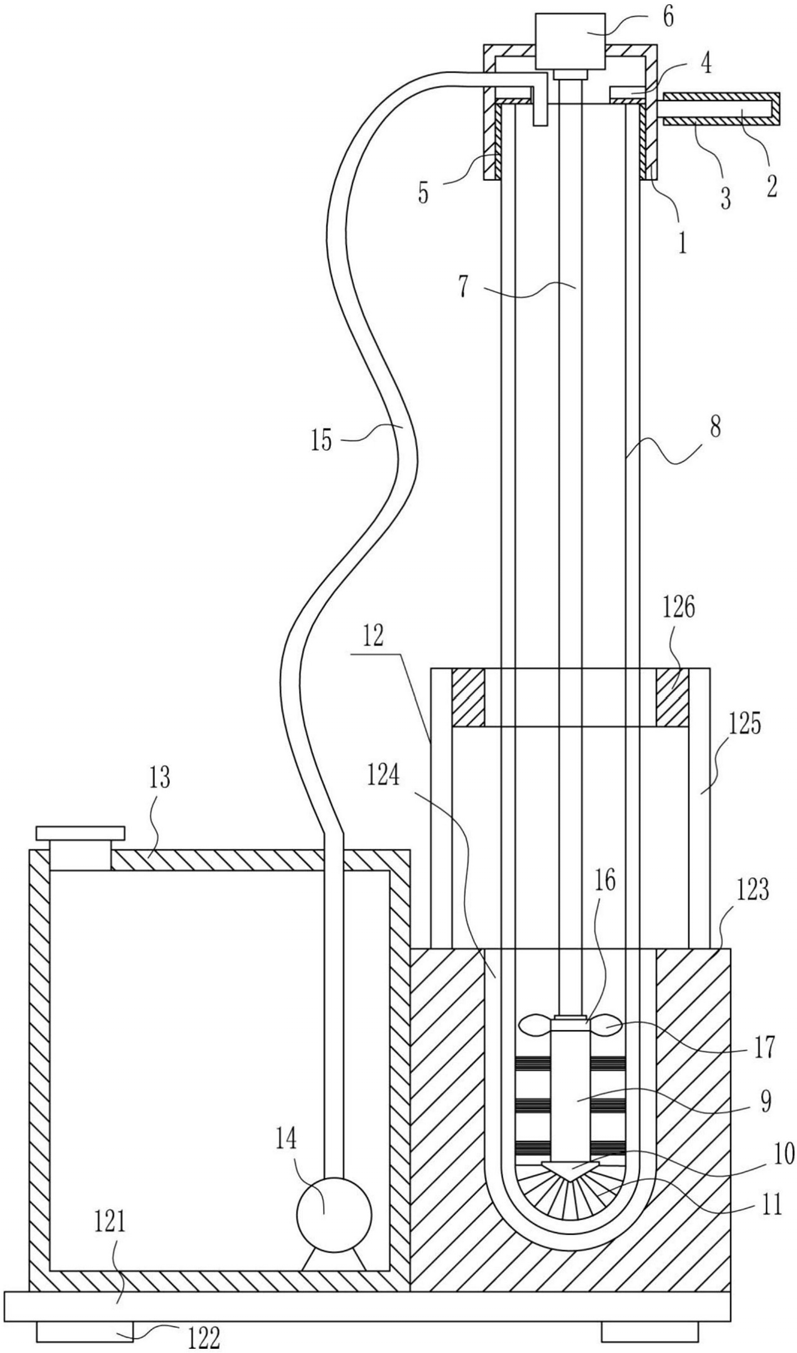

[0016]图3为本发明的第三种主视结构示意图。
[0017]图中附图标记的含义：1框体，2把手，3橡胶套，4限位块，5橡胶板，6电机，7橡胶转杆，8集热管，9滚筒刷，10锥形块，11毛刷，12支撑装置，121底板，122支撑块，123支撑座，124凹槽，125支杆，126圆环，13水箱，14水泵，15出水管，16固定套，17搅拌叶片。
具体实施方式
[0018]为使本发明的目的、技术方案和优点更加清楚明了，下面结合具体实施方式并参照附图，对本发明进一步详细说明。应该理解，这些描述只是示例性的，而并非要限制本发明的范围。此外，在以下说明中，省略了对公知结构和技术的描述，以避免不必要地混淆本发明的概念。
[0019]实施例1
[0020]一种太阳能集热管内部清洁设备，如图1-3所示，包括有框体1、把手2、橡胶套3、限位块4、橡胶板5、电机6、橡胶转杆7、滚筒刷9、锥形块10和毛刷11，框体1外右侧面中部安装有把手2，把手2上设有橡胶套3，框体1内左侧面上部与右侧面上部都安装有限位块4，限位块4底部与框体1内左右两侧面下部都安装有橡胶板5，框体1顶部中间嵌入式的安装有电机6，电机6的输出轴通过联轴器连接有橡胶转杆7，橡胶转杆7位于框体1下方，橡胶转杆7底端安装有滚筒刷9，滚筒刷9底端安装有锥形块10，锥形块10外侧面安装有毛刷11。
[0021]实施例2
[0022]一种太阳能集热管内部清洁设备，如图1-3所示，包括有框体1、把手2、橡胶套3、限位块4、橡胶板5、电机6、橡胶转杆7、滚筒刷9、锥形块10和毛刷11，框体1外右侧面中部安装有把手2，把手2上设有橡胶套3，框体1内左侧面上部与右侧面上部都安装有限位块4，限位块4底部与框体1内左右两侧面下部都安装有橡胶板5，框体1顶部中间嵌入式的安装有电机6，电机6的输出轴通过联轴器连接有橡胶转杆7，橡胶转杆7位于框体1下方，橡胶转杆7底端安装有滚筒刷9，滚筒刷9底端安装有锥形块10，锥形块10外侧面安装有毛刷11。
[0023]还包括有支撑装置12，支撑装置12包括有底板121、支撑块122、支撑座123、支杆125和圆环126，橡胶转杆7下方设有底板121，底板121底部左右两侧对称式的安装有支撑块122，底板121顶部右侧安装有支撑座123，支撑座123顶部中间开有凹槽124，滚筒刷9位于凹槽124内，支撑座123顶部左右两侧对称式的安装有支杆125，左右两侧支杆125内侧面上部之间安装有圆环126，橡胶转杆7位于圆环126内。
[0024]实施例3
[0025]一种太阳能集热管内部清洁设备，如图1-3所示，包括有框体1、把手2、橡胶套3、限位块4、橡胶板5、电机6、橡胶转杆7、滚筒刷9、锥形块10和毛刷11，框体1外右侧面中部安装有把手2，把手2上设有橡胶套3，框体1内左侧面上部与右侧面上部都安装有限位块4，限位块4底部与框体1内左右两侧面下部都安装有橡胶板5，框体1顶部中间嵌入式的安装有电机6，电机6的输出轴通过联轴器连接有橡胶转杆7，橡胶转杆7位于框体1下方，橡胶转杆7底端安装有滚筒刷9，滚筒刷9底端安装有锥形块10，锥形块10外侧面安装有毛刷11。
[0026]还包括有支撑装置12，支撑装置12包括有底板121、支撑块122、支撑座123、支杆125和圆环126，橡胶转杆7下方设有底板121，底板121底部左右两侧对称式的安装有支撑块122，底板121顶部右侧安装有支撑座123，支撑座123顶部中间开有凹槽124，滚筒刷9位于凹槽124内，支撑座123顶部左右两侧对称式的安装有支杆125，左右两侧支杆125内侧面上部之间安装有圆环126，橡胶转杆7位于圆环126内。
[0027]还包括有水箱13、水泵14和出水管15，底板121顶部左侧安装有水箱13，水箱13内底部右侧安装有水泵14，水泵14的出水端连接有出水管15，出水管15尾端贯穿水箱13顶部右侧，再贯穿框体1左侧上部位于橡胶转杆7左侧。
[0028]实施例4
[0029]一种太阳能集热管内部清洁设备，如图1-3所示，包括有框体1、把手2、橡胶套3、限位块4、橡胶板5、电机6、橡胶转杆7、滚筒刷9、锥形块10和毛刷11，框体1外右侧面中部安装有把手2，把手2上设有橡胶套3，框体1内左侧面上部与右侧面上部都安装有限位块4，限位块4底部与框体1内左右两侧面下部都安装有橡胶板5，框体1顶部中间嵌入式的安装有电机6，电机6的输出轴通过联轴器连接有橡胶转杆7，橡胶转杆7位于框体1下方，橡胶转杆7底端安装有滚筒刷9，滚筒刷9底端安装有锥形块10，锥形块10外侧面安装有毛刷11。
[0030]还包括有支撑装置12，支撑装置12包括有底板121、支撑块122、支撑座123、支杆125和圆环126，橡胶转杆7下方设有底板121，底板121底部左右两侧对称式的安装有支撑块122，底板121顶部右侧安装有支撑座123，支撑座123顶部中间开有凹槽124，滚筒刷9位于凹槽124内，支撑座123顶部左右两侧对称式的安装有支杆125，左右两侧支杆125内侧面上部之间安装有圆环126，橡胶转杆7位于圆环126内。
[0031]还包括有水箱13、水泵14和出水管15，底板121顶部左侧安装有水箱13，水箱13内底部右侧安装有水泵14，水泵14的出水端连接有出水管15，出水管15尾端贯穿水箱13顶部右侧，再贯穿框体1左侧上部位于橡胶转杆7左侧。
[0032]还包括有固定套16和搅拌叶片17，橡胶转杆7下部安装有固定套16，固定套16位于滚筒刷9上方，固定套16外侧面左右两侧对称式的安装有搅拌叶片17。
[0033]首先操作人员握住把手2将滚筒刷9和毛刷11伸入集热管8内，进而集热管8顶端位于框体1内与橡胶板5接触，即可启动电机6，电机6转动带动橡胶转杆7转动，橡胶转杆7转动带动滚筒刷9转动，滚筒刷9转动对集热管8内进行清洁，同时，滚筒刷9转动带动锥形块10转动，锥形块10转动带动毛刷11转动，毛刷11转动对集热管8内进行清洁，操作人员即可通过把手2带动框体1上下移动，框体1上下移动带动电机6上下移动，电机6上下移动带动橡胶转杆7上下移动，橡胶转杆7上下移动带动滚筒刷9上下移动，滚筒刷9上下移动通过锥形块10带动毛刷11上下移动，进而滚筒刷9与毛刷11上下移动更全面的对集热管8内进行清洁。当集热管8内清洁完成后，即可关闭电机6，将滚筒刷9与毛刷11从集热管8内取出即可。
[0034]因为还包括有支撑装置12，支撑装置12包括有底板121、支撑块122、支撑座123、支杆125和圆环126，橡胶转杆7下方设有底板121，底板121底部左右两侧对称式的安装有支撑块122，底板121顶部右侧安装有支撑座123，支撑座123顶部中间开有凹槽124，滚筒刷9位于凹槽124内，支撑座123顶部左右两侧对称式的安装有支杆125，左右两侧支杆125内侧面上部之间安装有圆环126，橡胶转杆7位于圆环126内，首先操作人员将集热管8穿过圆环126放入凹槽124内，即可将滚筒刷9与毛刷11伸入集热管8内，即可启动电机6开始对集热管8内进行清洁。当集热管8清洁完成后，即可将滚筒刷9和毛刷11从集热管8内取出，再将集热管8从凹槽124内取出。如此，可对集热管8进行放置，而无需人工拿着集热管8进行清洁，方便快捷。
[0035]因为还包括有水箱13、水泵14和出水管15，底板121顶部左侧安装有水箱13，水箱13内底部右侧安装有水泵14，水泵14的出水端连接有出水管15，出水管15尾端贯穿水箱13顶部右侧，再贯穿框体1左侧上部位于橡胶转杆7左侧，首先操作人员将水倒入水箱13内，当滚筒刷9和毛刷11在对集热管8内进行清洁的同时，启动水泵14，水泵14将水箱13内的水抽入出水管15内，进而出水管15内的水喷出喷入集热管8内，进而滚筒刷9和毛刷11通过水对集热管8内进行清洁。当集热管8内清洁完成后，即可关闭水泵14，进而水停止喷出。如此，可对集热管8内被清洁的更加干净。
[0036]因为还包括有固定套16和搅拌叶片17，橡胶转杆7下部安装有固定套16，固定套16位于滚筒刷9上方，固定套16外侧面左右两侧对称式的安装有搅拌叶片17，当橡胶转杆7转动带动滚筒刷9和毛刷11对集热管8内进行清洁时，橡胶转杆7同时带动固定套16转动，固定套16转动带动搅拌叶片17转动，搅拌叶片17转动对水进行搅动，进而使水流动性更好，而对集热管8内清洁的效果更好。
[0037]最后应说明的是：以上所述仅为本发明的优选实施例而已，并不用于限制本发明，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
