详情
摘要
本发明涉及文化创意产业支撑技术领域，且公开了一种随风向自我调节朝向的广告牌，包括支撑架，所述支撑架的顶部固定连接有转盘，所述转盘的上方固定连接有广告板，所述转盘的表面开设有槽孔，所述槽孔的内表面插接有滑柱，所述滑柱远离转盘上表面的一端固定连接有扇形块，所述扇形块扇面小的一端固定连接有定杆，所述定杆远离扇形块的一端固定连接有大齿轮。该随风向自我调节朝向的广告牌，当一次运动后如果广告板已经与此时风向同向后，广告板就会固定在此时的方向，如果还是没有顺应此时风向，转盘就会重复上述运动，转盘表面开设有把八个槽孔，而风向一般也分为八个方向，即转盘运动后最终会与此时的风向相同。
权利要求
1.一种随风向自我调节朝向的广告牌，包括支撑架（1），其特征在于：所述支撑架（1）的顶部固定连接有转盘（2），所述转盘（2）的上方固定连接有广告板（3），所述转盘（2）的表面开设有槽孔（4），所述槽孔（4）的内表面插接有滑柱（5），所述滑柱（5）远离转盘（2）上表面的一端固定连接有扇形块（6），所述扇形块（6）扇面小的一端固定连接有定杆（7），所述定杆（7）远离扇形块（6）的一端固定连接有大齿轮（8）；所述广告板（3）的底部固定连接有挡板（9），所述挡板（9）靠近转盘（2）的一侧固定连接有传动杆（10），所述传动杆（10）的外表面套接有弹簧（11），所述弹簧（11）远离挡板（9）的一端固定连接有带孔板（12），所述传动杆（10）远离挡板（9）的一端固定连接有卡柱（13），所述卡柱（13）远离传动杆（10）的一端固定连接有活动杆（14），所述活动杆（14）远离卡柱（13）的一端固定连接有受力块（15），所述活动杆（14）的外表面铰接有连接杆（16），所述连接杆（16）的外表面铰接有小齿轮（17）；所述大齿轮（8）和小齿轮（17）的齿间距相同，即大齿轮（8）与小齿轮（17）运动时可以完全啮合。
2.根据权利要求1所述的一种随风向自我调节朝向的广告牌，其特征在于：所述带孔板（12）上下两端分别开设有一个孔，其中传动杆（10）与带孔板（12）的上端孔插接，活动杆（14）与带孔板（12）的下端孔插接。
3.根据权利要求1所述的一种随风向自我调节朝向的广告牌，其特征在于：所述活动杆（14）的直径大于传动杆（10）的直径。
4.根据权利要求1所述的一种随风向自我调节朝向的广告牌,其特征在于：所述扇形块（6）固定连接的位置靠近定杆（7）的上端，即靠近俯视图中直接看到的定杆（7）的一端。
5.根据权利要求1所述的一种随风向自我调节朝向的广告牌，其特征在于：所述连接杆（16）包括两节，这两节连接处也是活动铰接，具体是其中一节的末端与活动杆（14）的外表面铰接，另外一节的末端与小齿轮（17）铰接。
6.根据权利要求1所述的一种随风向自我调节朝向的广告牌，其特征在于：所述槽孔（4）的数量为八个，并且相邻两个槽孔（4）之间的角度均相同，即八个槽孔（4）以转盘（2）为参考呈均匀分布。
说明书
一种随风向自我调节朝向的广告牌
技术领域
[0001]本发明涉及文化创意产业支撑技术领域，具体为一种随风向自我调节朝向的广告牌。
背景技术
[0002]广告板作为一种可以长时间循环使用的设施，广泛分布于各种地方，既包括繁华的街道，也包括人烟稀少的高速路段两旁，但是现在使用的广告板，大多都是固定不动，其存在如下缺陷：
[0003]
1.广告板的面积一般都是较大的，当风力较大时容易发生倒塌，树立在繁华路段的广告板倒塌可能会导致砸伤行人或者导致交通拥堵，影响行人的工作生活；
[0004]
2.建立于偏远高速公路两侧的广告板，在野外风力更大，现在不能自动规避风向的广告板发生倒塌的可能性更大，一旦倒塌，可能因为偏远无法及时过去修理而影响交通或者导致广告板损毁更严重，直接导致经济上的损失。
发明内容
[0005](一)解决的技术问题
[0006]针对现有技术的不足，本发明提供了一种随风向自我调节朝向的广告牌,具备广告板可以随风力自动调节优点，解决了现在广告板面积大并且固定不动，风大易倒塌的问题。
[0007](二)技术方案
[0008]为实现上述目的，本发明提供如下技术方案：一种随风向自我调节朝向的广告牌，包括支撑架，所述支撑架的顶部固定连接有转盘，所述转盘的上方固定连接有广告板，所述转盘的表面开设有槽孔，所述槽孔的内表面插接有滑柱，所述滑柱远离转盘上表面的一端固定连接有扇形块，所述扇形块扇面小的一端固定连接有定杆，所述定杆远离扇形块的一端固定连接有大齿轮。
[0009]所述广告板的底部固定连接有挡板，所述挡板靠近转盘的一侧固定连接有传动杆，所述传动杆的外表面套接有弹簧，所述弹簧远离挡板的一端固定连接有带孔板，所述传动杆远离挡板的一端固定连接有卡柱所述卡柱远离传动杆的一端固定连接有活动杆，所述活动杆离卡柱的一端固定连接有受力块，所述活动杆的外表面铰接有连接杆，所述连接杆的外表面铰接有小齿轮。
[0010]优选的，所述带孔板上下两端分别开设有一个孔，其中传动杆与带孔板的上端孔插接，活动杆与带孔板的下端孔插接。
[0011]优选的，所述活动杆的直径大于传动杆的直径。
[0012]优选的，所述扇形块固定连接的位置靠近定杆的上端，即靠近俯视图中直接看到的定杆的一端。
[0013]优选的，所述连接杆包括两节，这两节连接处也是活动铰接，具体是其中一节的末端与活动杆的外表面铰接，另外一节的末端与小齿轮铰接，当活动杆运动时，与其相连的连接杆带动与小齿轮连接的连接杆向与活动杆相反的方向运动，此时小齿轮运动后可以卡住大齿轮。
[0014]优选的，所述槽孔的数量为八个，并且相邻两个槽孔之间的角度均相同，即八个槽孔以转盘为参考呈均匀分布。
[0015]优选的，所述大齿轮和小齿轮的齿间距相同，即大齿轮与小齿轮运动时可以完全啮合。
[0016](三)有益效果
[0017]与现有技术相比，本发明提供了一种随风向自我调节朝向的广告牌，具备以下有益效果：
[0018]1、该随风向自我调节朝向的广告牌，转盘与广告板固定连接，当有风触动广告板时，转盘运动带动插接在槽孔中的滑柱运动，滑柱运动会带动转盘运动一定角度，滑柱运动时与滑柱固定连接的扇形块随之转动，扇形块运动带动定杆运动，定杆运动带动大齿轮随之运动，扇形块运动过程中会触碰受力块，受力块会带动活动杆运动，活动杆朝外运动会带动卡柱卡接在槽孔中，活动杆带动连接杆运动，活动杆朝外运动时，连接杆带动小齿轮朝内运动，小齿轮与大齿轮卡合，可以将转盘固定，从而固定住广告板。
[0019]2、该随风向自我调节朝向的广告牌，当一次运动后如果广告板已经与此时风向同向后，广告板就会固定在此时的方向，如果还是没有顺应此时风向，转盘就会再次重复上述运动，转盘表面开设有把八个槽孔，而风向一般也分为八个方向，即转盘运动后最终会与此时的风向相同。
附图说明

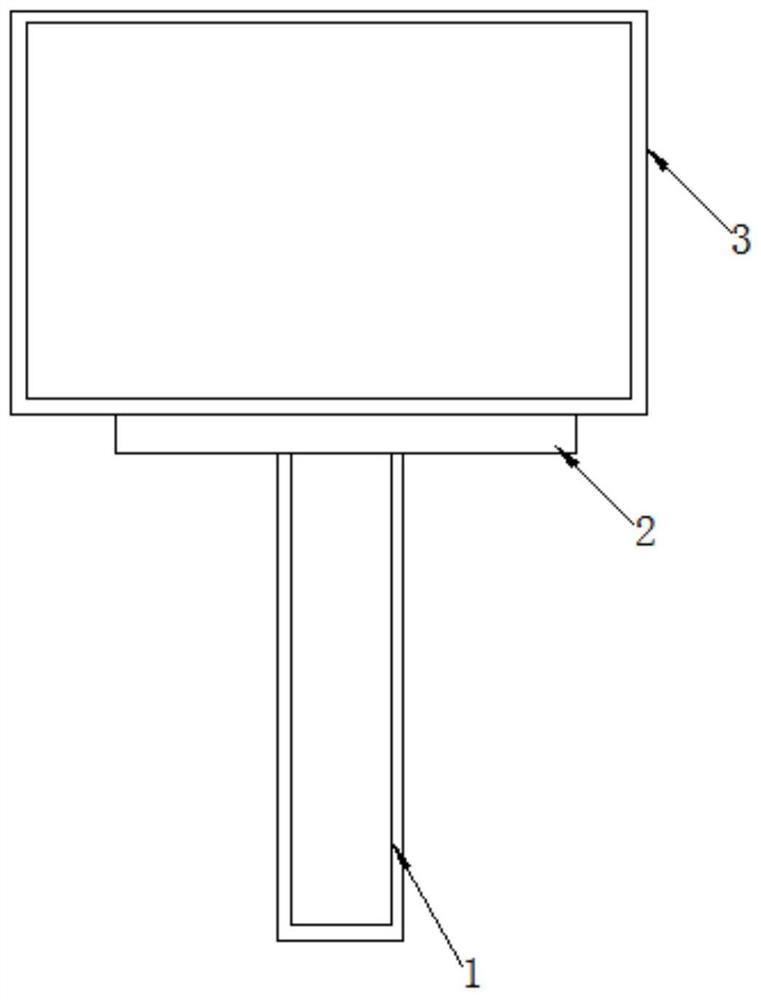

[0020]图1为本发明整体结构示意图；
[0021]图2为本发明转盘仰视示意图；
[0022]图3为本发明转盘俯视示意图。
[0023]图中：1-支撑架、2-转盘、3-广告板、4-槽孔、5-滑柱、6-扇形块、7-定杆、8-大齿轮、9-挡板、10-传动杆、11-弹簧、12-带孔板、13-卡柱、14-活动杆、15-受力块、16-连接杆、17-小齿轮。
具体实施方式
[0024]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0025]请参阅图1-3，一种随风向自我调节朝向的广告牌，包括支撑架1，支撑架1的顶部固定连接有转盘2，转盘2的上方固定连接有广告板3，转盘2的表面开设有槽孔4，槽孔4的数量为八个，并且相邻两个槽孔4之间的角度均相同，即八个槽孔4以转盘2为参考呈均匀分布，风向也是八个方向，八个槽孔4相邻之间差四十五度，当有风时，转盘2每次转动固定角度，广告板3转动后如果可以与此时的风向保持一致，广告板3就会停止转动调整，如果没有与此时的风向保持一致，就会再次调整，直到与此时风向相同，槽孔4的内表面插接有滑柱5，滑柱5远离转盘2上表面的一端固定连接有扇形块6，扇形块6扇面小的一端固定连接有定杆7，扇形块6固定连接的位置靠近定杆7的上端，即靠近俯视图中直接看到的定杆7的一端，定杆7远离扇形块6的一端固定连接有大齿轮8。
[0026]广告板3的底部固定连接有挡板9，挡板9靠近转盘2的一侧固定连接有传动杆10，传动杆10的外表面套接有弹簧11，弹簧11远离挡板9的一端固定连接有带孔板12，带孔板12上下两端分别开设有一个孔，其中传动杆10与带孔板12的上端孔插接，传动杆10远离挡板9的一端固定连接有卡柱13，卡柱13远离传动杆10的一端固定连接有活动杆14，活动杆14与带孔板12的下端孔插接，活动杆14的直径大于传动杆10的直径，活动杆14远离卡柱13的一端固定连接有受力块15，活动杆14的外表面铰接有连接杆16，连接杆16包括两节，这两节连接处也是活动铰接，具体是其中一节的末端与活动杆14的外表面铰接，连接杆16的外表面铰接有小齿轮17，另外一节的末端与小齿轮17铰接，大齿轮8和小齿轮17的齿间距相同，即大齿轮8与小齿轮17运动时可以完全啮合，这样可以保证两者不会在卡合时发生相对运动。
[0027]工作原理:该随风向自我调节朝向的广告牌，转盘2与广告板3固定连接，当有风触动广告板3时，广告板3运动带动转盘2运动，转盘2运动带动插接在槽孔4中的滑柱5运动，滑柱5运动会带动转盘2运动一定角度，实现了广告牌自我转动调节朝向，避免因广告牌的主面对着风向，当风力过大时被吹倒塌的目的，滑柱5运动时与滑柱5固定连接的扇形块6随之转动，扇形块6运动带动定杆7运动，定杆7运动带动大齿轮8随之运动，扇形块6运动过程中会触碰受力块15，受力块15运动会带动活动杆14运动，活动杆14朝外运动会带动卡柱13卡接在槽孔4中，活动杆14运动同时会带动连接杆16运动，活动杆14朝外运动时，连接杆16运动带动小齿轮17朝内运动，此时小齿轮17与大齿轮8卡合，可以将转盘2固定，从而固定住广告板3，可以实现广告牌主面积自我调节朝向后，将广告牌固定在调节后位置。
[0028]综上所述，该随风向自我调节朝向的广告牌，当有风触动广告板3时，转盘2运动带动插接在槽孔4中的滑柱5运动，滑柱5运动会带动转盘2运动一定角度，从而带动广告板3运动，避开风向，转盘2表面开设有把八个槽孔4，而风向一般也分为八个方向，扇形块运动过程中会触碰受力块15，受力块15会带动活动杆14运动，活动杆14朝外运动会带动卡柱13卡接在槽孔4中，活动杆14带动连接杆16运动，活动杆14朝外运动时，连接杆16带动小齿轮17朝内运动，小齿轮17与大齿轮8卡合，从而固定住广告板3。
[0029]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
[0030]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
