本发明涉及物流技术领域，且公开了一种通过往复运动可给不同大小的快递进行封箱的装置，包括底板，所述底板的上方活动连接有第一转杆，通过将电机的输出轴与第一转杆活动连接，通过多组锥形齿轮的配合，第二转杆、第三齿轮同步旋转，转钮旋转，夹板之间距离增大，同理，反向旋转夹板距离变小，故可以对多种不同大小的快递箱进行夹持，同时，第一齿轮转动，使第二齿轮旋转，两个扇形齿轮相互配合，使齿杆左右往复运动，故胶卷同步左右往复运动，可以对快递箱进行多方位的缠绕，使缠绕更加牢固，夹板的外侧活动连接有转动框，通过皮带与第二转杆连接，使整个外框进行旋转，从而带动夹持的快递盒发生旋转，完成胶卷对盒子的缠绕。
权利要求
1.一种通过往复运动可给不同大小的快递进行封箱的装置，包括底板(1)，其特征在于：所述底板(1)的上方活动连接有第一转杆(2)，第一转杆(2)的上方活动连接有第二转杆(3)，第二转杆(3)的上方活动连接有第三转杆(4)，第三转杆(4)的外侧活动连接有第一齿轮(5)，第一齿轮(5)的正面活动连接有扇形齿轮(6)，第一齿轮(5)的上方活动连接有第二齿轮(7)，第二齿轮(7)的正面活动连接有齿杆(8)，齿杆(8)的下方活动连接有滑块(9)，滑块(9)的外侧活动连接有滑板(10)，滑块(9)的外侧活动连接有固定夹(11)，第二转杆(3)的外侧活动连接有第三齿轮(12)，第三齿轮(12)的上方活动连接有转钮(13)，底板(1)的上方活动连接有两个夹板(14)，夹板(14)的外侧活动连接有转动框(15)，转动框(15)的右侧活动连接有横杆(16)，固定夹(11)的内部活动连接有胶卷(17)。
2.根据权利要求1所述的一种通过往复运动可给不同大小的快递进行封箱的装置，其特征在于：所述夹板(14)、转钮(13)、转动框(15)以及横杆(16)所组成的夹持装置有两组，两组大小一致，分别对快递箱的上下两面及前后两面进行夹持。
3.根据权利要求1所述的一种通过往复运动可给不同大小的快递进行封箱的装置，其特征在于：所述夹板(14)的内侧活动连接有柔软性能的橡胶，且两个夹板(14)之间设有挡板。
4.根据权利要求1所述的一种通过往复运动可给不同大小的快递进行封箱的装置，其特征在于：所述第二转杆(3)与横杆(16)之间通过皮带活动连接。
5.根据权利要求1所述的一种通过往复运动可给不同大小的快递进行封箱的装置，其特征在于：所述第一齿轮(5)与扇形齿轮(6)形成的传送装置有两组，两组规格一致，且以第二齿轮(7)的中心线为参照呈对称分布。
6.根据权利要求1所述的一种通过往复运动可给不同大小的快递进行封箱的装置，其特征在于：所述夹板(14)之间活动连接有多个斜杆，组成升降装置。
7.根据权利要求1所述的一种通过往复运动可给不同大小的快递进行封箱的装置，其特征在于：所述底板(1)的下方活动连接有两组底座，每组有两个，两个底座的尺寸一致，分别以底板(1)的中心线为参照呈对称分布。
说明书
一种通过往复运动可给不同大小的快递进行封箱的装置
技术领域
[0001]本发明涉及物流技术领域，具体为一种通过往复运动可给不同大小的快递进行封箱的装置。
背景技术
[0002]随着时代的进步，国民经济水平不断的提高，我国信息化发展的越来越迅速，人们也开始追求更加方便快捷的生活方式，购物模式也由传统线下单一的面对面交易，逐渐演变成线上和线下两种多元并存的营销模式，由于线下交易大都是选择邮寄的方式进行操作，故对于邮寄之前的打包工作也尤为重要。
[0003]在进行打包时，邮寄人员首先会根据不同物件的尺寸选择合适的纸箱，将邮寄物品放入盒子内部，然后根据不同物品的种类选择性的放入塑料泡沫等其他缓冲物品，从而减小运输过程中由于碰撞所造成的损伤，装箱成功之后，需要对箱体进行固定，防止运输过程中箱体打开，传统的方式是人工使用胶卷进行封箱操作，一方面由于电商行业的迅速发展，进行线上消费的人群庞大，故工作人员在进行封箱时劳动量较大，另一方面在长时间进行工作状态之后人会进入疲倦期，故工作效率价低。
[0004]为解决上述问题，发明者提出来一种通过往复运动可给不同大小的快递进行封箱的装置，具备自动对快递箱进行缠绕胶卷进行封箱的优点，有效的解决了劳动强度较大但工作效率较低的问题，保证了在封箱过程中使用该装置，通过使得胶卷左右移动缠绕，保证缠绕的牢固性，提高了该装置的实用性和创新性。
发明内容
[0005](一)技术方案
[0006]为实现上述自动对快递箱进行缠绕胶卷进行封箱的目的，本发明提供如下技术方案：一种通过往复运动可给不同大小的快递进行封箱的装置，包括底板，所述底板的上方活动连接有第一转杆，第一转杆的上方活动连接有第二转杆，第二转杆的上方活动连接有第三转杆，第三转杆的外侧活动连接有第一齿轮，第一齿轮的正面活动连接有扇形齿轮，第一齿轮的上方活动连接有第二齿轮，第二齿轮的正面活动连接有齿杆，齿杆的下方活动连接有滑块，滑块的外侧活动连接有滑板，滑块的外侧活动连接有固定夹，第二转杆的外侧活动连接有第三齿轮，第三齿轮的上方活动连接有转钮，底板的上方活动连接有两个夹板，夹板的外侧活动连接有转动框，转动框的右侧活动连接有横杆，固定夹的内部活动连接有胶卷。
[0007]优选的，所述夹板、转钮、转动框以及横杆所组成的夹持装置有两组，两组大小一致，分别对快递箱的上下两面及前后两面进行夹持。
[0008]优选的，所述夹板的内侧活动连接有柔软性能的橡胶，且两个夹板之间设有挡板。
[0009]优选的，所述第二转杆与横杆之间通过皮带活动连接。
[0010]优选的，所述第一齿轮与扇形齿轮形成的传送装置有两组，两组规格一致，且以第二齿轮的中心线为参照呈对称分布。
[0011]优选的，所述夹板之间活动连接有多个斜杆，组成升降装置。
[0012]优选的，所述底板的下方活动连接有两组底座，每组有两个，两个底座的尺寸一致，分别以底板的中心线为参照呈对称分布。
[0013](二)有益效果
[0014]与现有技术相比，本发明提供了一种通过往复运动可给不同大小的快递进行封箱的装置，具备以下有益效果：
[0015]1、该通过往复运动可给不同大小的快递进行封箱的装置，通过将电机的输出轴与第一转杆活动连接，第一转杆发生转动，第一转杆外侧活动连接有锥形齿轮，通过多组锥形齿轮的配合，使得第二转杆发生转动，第二转杆的外侧活动连接有第三齿轮，从而使得第三齿轮同步旋转，第三齿轮的上方活动连接有转钮，从而使得转钮发生旋转，转钮的内部活动连接有连杆，且连杆的外侧设有螺纹，通过连杆和夹板的作用下，使得夹板之间的距离增大，同理，当反向旋转电机时可以使得夹板之间的距离变小，从而可以对多种不同大小的快递箱进行夹持。
[0016]2、该通过往复运动可给不同大小的快递进行封箱的装置，与此同时，第三转杆的外侧活动连接有第一齿轮，故当第三转杆发生转动时，会使第一齿轮发生转动，第一齿轮与弟二齿轮相互啮合，故第二齿轮进行旋转，带动另一第一齿轮旋转，第一齿轮的正面活动连接有扇形齿轮，两个扇形齿轮的转动方向一致，当第一个扇形齿轮与齿杆啮合时，带动齿杆往右移动，当第二个扇形齿轮与齿杆啮合时，带动齿杆往左移动，故使齿杆做左右往复运动，齿杆的下方活动连接有滑块，使得滑块同步运动，滑块的下方活动连接有胶卷，故胶卷同步做左右往复运动，使得胶卷在缠绕的过程中更加的牢固，可以对快递箱进行多方位的缠绕，夹板的外侧活动连接有转动框，且转动框的外侧活动连接横杆，横杆通过皮带与第二转杆活动连接，故会带动整个外框进行旋转，从而带动夹持的快递盒发生旋转，完成胶卷对盒子的缠绕。
附图说明

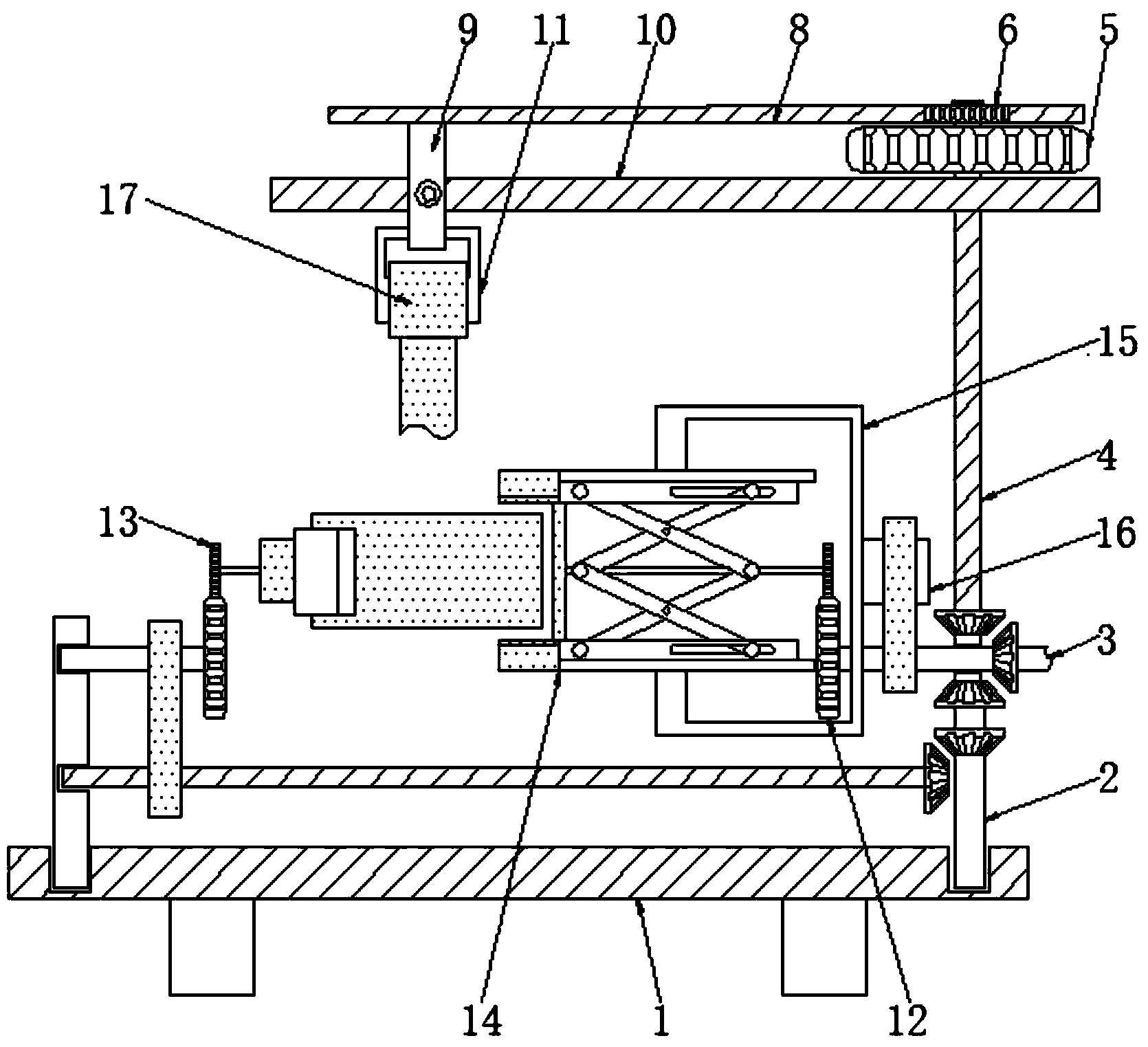

[0017]图1为本发明结构连接示意图；
[0018]图2为本发明第一齿轮、扇形齿轮、第二齿轮、齿杆、滑块、滑板连接结构俯视图，此时均处于初始位置；
[0019]图3为本发明结构运动轨迹图，此时第一齿轮发生转动，扇形齿轮同步运动。
[0020]图中：1-底板、2-第一转杆、3-第二转杆、4-第三转杆、5-第一齿轮、6-扇形齿轮、7-第二齿轮、8-齿杆、9-滑块、10-滑板、11-固定夹、12-第三齿轮、13-转钮、14-夹板、15-转动框、16-横杆、17-胶卷。
具体实施方式
[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0022]请参阅图1-3，一种通过往复运动可给不同大小的快递进行封箱的装置，包括底板1，底板1的下方活动连接有两组底座，每组有两个，两个底座的尺寸一致，分别以底板1的中心线为参照呈对称分布，使得整个装置更加稳定，稳定性更好，底板1的上方活动连接有第一转杆2，第一转杆2的上方活动连接有第二转杆3，第二转杆3与横杆16之间通过皮带活动连接，第二转杆3的上方活动连接有第三转杆4，第三转杆4的外侧活动连接有第一齿轮5，第一齿轮5与扇形齿轮6形成的传送装置有两组，两组规格一致，且以第二齿轮7的中心线为参照呈对称分布，从而使两组传送装置相互配合，使得齿杆8可以做左右往复运动，从而带动胶卷17同步做左右往复运动，第一齿轮5的正面活动连接有扇形齿轮6，第一齿轮5的上方活动连接有第二齿轮7，第二齿轮7的正面活动连接有齿杆8，齿杆8的下方活动连接有滑块9，滑块9的外侧活动连接有滑板10，滑块9的外侧活动连接有固定夹11，第二转杆3的外侧活动连接有第三齿轮12，第三齿轮12的上方活动连接有转钮13，底板1的上方活动连接有两个夹板14，夹板14之间活动连接有多个斜杆，组成升降装置，从而使得可以对不同尺寸的快递箱可以进行夹持，夹板14的内侧活动连接有柔软性能的橡胶，且两个夹板14之间设有挡板，使得可以将快递箱的两侧进行限位，并通过橡胶增加摩擦力，防止箱体滑落，并且软性橡胶的接触避免快递箱因挤压而发生严重变形，夹板14、转钮13、转动框15以及横杆16所组成的夹持装置有两组，两组大小一致，分别对快递箱的上下两面及前后两面进行夹持，从而使得夹持效果更佳，快递箱在旋转过程中更加稳定，夹板14的外侧活动连接有转动框15，转动框15的右侧活动连接有横杆16，固定夹11的内部活动连接有胶卷17。
[0023]工作原理:通过将电机的输出轴与第一转杆2活动连接，第一转杆2发生转动，第一转杆2外侧活动连接有锥形齿轮，通过多组锥形齿轮的配合，使得第二转杆3发生转动，第二转杆3的外侧活动连接有第三齿轮12，从而使得第三齿轮同步旋转，第三齿轮12的上方活动连接有转钮13，从而使得转钮13发生旋转，转钮13的内部活动连接有连杆，且连杆的外侧设有螺纹，通过连杆和夹板14的作用下，使得夹板14之间的距离增大，同理，当反向旋转电机时可以使得夹板14之间的距离变小，从而可以对多种不同大小的快递箱进行夹持，与此同时，第三转杆4的外侧活动连接有第一齿轮5，故当第三转杆4发生转动时，会使第一齿轮5发生转动，第一齿轮5与弟二齿轮7相互啮合，故第二齿轮7进行旋转，带动另一第一齿轮5旋转，第一齿轮5的正面活动连接有扇形齿轮6，两个扇形齿轮6的转动方向一致，当第一个扇形齿轮6与齿杆8啮合时，带动齿杆8往右移动，当第二个扇形齿轮6与齿杆8啮合时，带动齿杆8往左移动，故使齿杆8做左右往复运动，齿杆8的下方活动连接有滑块9，使得滑块9同步运动，滑块9的下方活动连接有胶卷17，故胶卷17同步做左右往复运动，夹板14的外侧活动连接有转动框15，且转动框15的外侧活动连接横杆16，横杆16通过皮带与第二转杆3活动连接，故会带动整个外框15进行旋转，从而带动夹持的快递盒发生旋转，从而完成胶卷17对盒子的缠绕。
