本发明公开了一种手撕型可用尽口红管，包括口红本体、口红盖、口红套管和口红条膏，所述口红套管的内圈开设有第一螺纹面，所述口红条膏的外部并位于口红套管的内圈设置有第一阶层结构、第二阶层结构和第三阶层结构，所述第一阶层结构位于第二阶层结构和第三阶层结构的上方。本发明通过第一阶层结构、第二阶层结构和第三阶层结构的配合使用，从而使得口红条膏在使用的过程中不易断裂，不易脱落，且自上而下使用的过程中可根据使用者的需要一层一层的分别向下撕开第一胶套圈结构和第二胶套圈结构，且用至第三阶层结构时，可将口红用尽，解决了如何能使口红可以用到根部不浪费，且使用的过程中即使旋出较长部分也不容易折断的问题。
权利要求
1.一种手撕型可用尽口红管，包括口红本体(1)、口红盖(2)、口红套管(3)和口红条膏(4)，其特征在于：所述口红套管(3)的内圈开设有第一螺纹面(5)，所述口红条膏(4)的外部并位于口红套管(3)的内圈设置有第一阶层结构(6)、第二阶层结构(7)和第三阶层结构(8)，所述第一阶层结构(6)位于第二阶层结构(7)和第三阶层结构(8)的上方，所述第三阶层结构(8)位于第一阶层结构(6)和第二阶层结构(7)的下方，所述第二阶层结构(7)位于第一阶层结构(6)和第二阶层结构(7)的中间，所述口红条膏(4)的外表面并位于第一阶层结构(6)和第二阶层结构(7)的内部固定粘连有薄塑料纸衣(9)，所述口红条膏(4)的底部设置有条膏圆托盘(10)。
2.根据权利要求1所述的一种手撕型可用尽口红管，其特征在于：所述口红条膏(4)的外表面活动套设有第一塑料上移圈(601)，所述第一塑料上移圈(601)的左右两侧均固定粘连有第一定位条(602)，所述第一定位条(602)远离口红条膏(4)的一侧开设有第二螺纹面(603)，所述第一螺纹面(5)与第二螺纹面(603)螺纹适配，所述第一塑料上移圈(601)的顶面固定粘连有四层第一胶套圈结构(604)，四层第一胶套圈结构(604)之间以及第一塑料上移圈(601)之间均开设有第一便撕口(605)。
3.根据权利要求2所述的一种手撕型可用尽口红管，其特征在于：所述第一胶套圈结构(604)包括第一塑料定形圈(6041)、第一橡胶层(6042)、第一封口皮(6043)和第一便撕片(6044)，所述第一塑料定形圈(6041)的成型形状为圆圈状，所述第一塑料定形圈(6041)的外表面固定粘连有第一橡胶层(6042)，所述第一橡胶层(6042)的一端固定连接有第一封口皮(6043)，所述第一封口皮(6043)的材质优选为橡胶片，所述第一封口皮(6043)的另一侧与第一橡胶层(6042)另一端固定连接，所述第一封口皮(6043)的底部固定连接有第一便撕片(6044)，所述第一封口皮(6043)位于第一胶套圈结构(604)的正面，所述第一封口皮(6043)与第一橡胶层(6042)之间开设有间断口以便于撕裂。
4.根据权利要求3所述的一种手撕型可用尽口红管，其特征在于：所述第一塑料上移圈(601)的底部设置有第二塑料上移圈(701)，所述第二塑料上移圈(701)的左右两侧均固定粘连有第二定位条(702)，所述第一定位条(602)远离口红条膏(4)的一侧开设有第三螺纹面(703)，所述第一螺纹面(5)与第三螺纹面(703)螺纹适配，所述第二塑料上移圈(701)的底边固定粘连有四层第二胶套圈结构(704)，四层第一套胶套圈结构(604)之间以及第二塑料上移圈(701)之间均开设有第二便撕口(705)。
5.根据权利要求4所述的一种手撕型可用尽口红管，其特征在于：所述第二胶套圈结构(704)包括第二塑料定形圈(7041)、第二橡胶层(7042)、第二封口皮(7043)和第二便撕片(7044)，所述第二塑料定形圈(7041)的成型形状为圆圈状，所述第二塑料定形圈(7041)的外表面固定粘连有第二橡胶层(7042)，所述第二橡胶层(7042)的一端固定连接有第二封口皮(7043)，所述第二封口皮(7043)的材质优选为橡胶片，所述第二封口皮(7043)的另一侧与第二橡胶层(7042)的另一端固定连接，所述第二封口皮(7043))的底部固定连接有第二便撕片(7044)，所述第二封口皮(7043)位于第二胶套圈结构(704)的正面，所述第二封口皮(7043)与第二橡胶层(7042)之间开设有间断口以便于撕裂。
6.根据权利要求5所述的一种手撕型可用尽口红管，其特征在于：所述第二塑料上移圈(701)的底部设置有第三塑料上移圈(801)，所述条膏圆托盘(10)的顶部贯穿第三塑料上移圈(801)的底部并延伸至第三塑料上移圈(801)的内部，所述条膏圆托盘(10)的底部位于第三塑料上移圈(801)的下方，所述第三塑料上移圈(801)的内壁开设有第四螺纹面(802)，所述条膏圆托盘(10)位于第三塑料上移圈(801)内部的外表面开设有第五螺纹面(803)，所述第四螺纹面(802)与第五螺纹面(803)螺纹适配，所述条膏圆托盘(10)的顶面中部设置有长定位针(804)、中长定位针(805)和短定位针(806)，所述长定位针(804)、中长定位针(805)和短定位针(806)的顶部均贯穿口红条膏(4)的底部，所述长定位针(804)、中长定位针(805)和短定位针(806)的底部均贯穿条膏圆托盘(10)的底部并延伸至条膏圆托盘(10)的下方，所述长定位针位于中长定位针和短定位针(806)的中间，所述短定位针(806)位于长定位针(804)和中长定位针的左侧，所述中长定位针位于长定位针(804)和短定位针(806)的右侧，所述短定位针(806)位于条膏圆托盘(10)内部的外表面开设有第六螺纹面(807)，所述条膏圆托盘(10)内部开设有与第六螺纹面(807)相螺纹适配的第七螺纹面(808)，所述口红条膏(4)位于第三塑料上移圈(801)内部的外表面开设有三个等距的矩形槽(809)，三个矩形槽(809)开设在口红条膏(4)的一周并位于同一水平面，所述第三塑料上移圈(801)的外表面并与三个矩形槽(809)相对应的位置均开设有矩形定位孔(810)，所述矩形定位孔(810)的内部活动设置有矩形塞(811)，所述矩形塞(811)与矩形定位孔(810)靠近的外表面固定粘连有防滑胶条(812)，所述防滑胶条(812)与矩形定位孔(810)活动接触，所述矩形槽(809)的内部活动嵌入有防脱块(813)，所述防脱块(813)远离口红条膏(4)的一侧下方固定粘连有过渡块(816)，所述过渡块(816)远离口红条膏(4)的一侧与矩形塞(811)靠近口红条膏(4)的一侧固定连接，所述矩形塞(811)远离口红条膏(4)的一侧固定粘连有拔杆(815)，所述拔杆(815)远离口红条膏(4)的一侧贯穿矩形塞(811)，所述拔杆(815)远离口红条膏(4)的一端并位于矩形塞(811)远离口红条膏(4)的一侧固定粘连有拨除块(814)。
7.根据权利要求6所述的一种手撕型可用尽口红管，其特征在于：所述第一塑料定形圈(6041)的底部设置有接口圈(11)，所述第二塑料定形圈(7041)的顶部开设有接口槽(12)，所述接口圈(11)活动嵌入在接口槽(12)的内部，所述第一塑料定形圈(6041)与第二塑料定形圈(7041)之间通过封口皮(13)固定连接，所述封口皮(13)的底部固定连接有封口便撕片(14)。
8.根据权利要求7所述的一种手撕型可用尽口红管，其特征在于：所述第三塑料上移圈(801)的底部固定粘连有旋套(15)，所述旋套(15)位于口红套管(3)的下方，所述条膏圆托盘(10)的底部固定粘连有U型旋条(16)，所述U型旋条(16)的底部延伸至旋套(15)的下方，所述U型旋条(16)的底部固定粘连有手旋块(17)。
说明书
一种手撕型可用尽口红管
技术领域
[0001]本发明涉及化妆品技术领域，尤其涉及一种手撕型可用尽口红管。
背景技术
[0002]口红的使用过程中，底部大约有1/3段使用不到而被丢弃，非常可惜，但因口红呈膏状，外表滑腻，无韧性，所以较难在靠近根部处固定。
[0003]如何能使口红可以用到根部不浪费，且使用的过程中即使旋出较长部分也不容易折断，就成了本发明意在解决的主要问题。
发明内容
[0004]基于背景技术存在的技术问题，本发明提出了一种手撕型可用尽口红管，解决了如何能使口红可以用到根部不浪费，且使用的过程中即使旋出较长部分也不容易折断的问题。
[0005]本发明提供如下技术方案：一种手撕型可用尽口红管，包括口红本体、口红盖、口红套管和口红条膏，所述口红套管的内圈开设有第一螺纹面，所述口红条膏的外部并位于口红套管的内圈设置有第一阶层结构、第二阶层结构和第三阶层结构，所述第一阶层结构位于第二阶层结构和第三阶层结构的上方，所述第三阶层结构位于第一阶层结构和第二阶层结构的下方，所述第二阶层结构位于第一阶层结构和第二阶层结构的中间，所述口红条膏的外表面并位于第一阶层结构和第二阶层结构的内部固定粘连有薄塑料纸衣，所述口红条膏的底部设置有条膏圆托盘。
[0006]优选的，所述口红条膏的外表面活动套设有第一塑料上移圈，所述第一塑料上移圈的左右两侧均固定粘连有第一定位条，所述第一定位条远离口红条膏的一侧开设有第二螺纹面，所述第一螺纹面与第二螺纹面螺纹适配，所述第一塑料上移圈的顶面固定粘连有四层第一胶套圈结构，四层第一胶套圈结构之间以及第一塑料上移圈之间均开设有第一便撕口。
[0007]优选的，所述第一胶套圈结构包括第一塑料定形圈、第一橡胶层、第一封口皮和第一便撕片，所述第一塑料定形圈的成型形状为圆圈状，所述第一塑料定形圈的外表面固定粘连有第一橡胶层，所述第一橡胶层的一端固定连接有第一封口皮，所述第一封口皮的材质优选为橡胶片，所述第一封口皮的另一侧与第一橡胶层另一端固定连接，所述第一封口皮的底部固定连接有第一便撕片，所述第一封口皮位于第一胶套圈结构的正面，所述第一封口皮与第一橡胶层之间开设有间断口以便于撕裂。
[0008]优选的，所述第一塑料上移圈的底部设置有第二塑料上移圈，所述第二塑料上移圈的左右两侧均固定粘连有第二定位条，所述第一定位条远离口红条膏的一侧开设有第三螺纹面，所述第一螺纹面与第三螺纹面螺纹适配，所述第二塑料上移圈的底边固定粘连有四层第二胶套圈结构，四层第一套胶套圈结构之间以及第二塑料上移圈之间均开设有第二便撕口。
[0009]优选的，所述第二胶套圈结构包括第二塑料定形圈、第二橡胶层、第二封口皮和第二便撕片，所述第二塑料定形圈的成型形状为圆圈状，所述第二塑料定形圈的外表面固定粘连有第二橡胶层，所述第二橡胶层的一端固定连接有第二封口皮，所述第二封口皮的材质优选为橡胶片，所述第二封口皮的另一侧与第二橡胶层的另一端固定连接，所述第二封口皮)的底部固定连接有第二便撕片，所述第二封口皮位于第二胶套圈结构的正面，所述第二封口皮与第二橡胶层之间开设有间断口以便于撕裂。
[0010]优选的，所述第二塑料上移圈的底部设置有第三塑料上移圈，所述条膏圆托盘的顶部贯穿第三塑料上移圈的底部并延伸至第三塑料上移圈的内部，所述条膏圆托盘的底部位于第三塑料上移圈的下方，所述第三塑料上移圈的内壁开设有第四螺纹面，所述条膏圆托盘位于第三塑料上移圈内部的外表面开设有第五螺纹面，所述第四螺纹面与第五螺纹面螺纹适配，所述条膏圆托盘的顶面中部设置有长定位针、中长定位针和短定位针，所述长定位针、中长定位针和短定位针的顶部均贯穿口红条膏的底部，所述长定位针、中长定位针和短定位针的底部均贯穿条膏圆托盘的底部并延伸至条膏圆托盘的下方，所述长定位针位于中长定位针和短定位针的中间，所述短定位针位于长定位针和中长定位针的左侧，所述中长定位针位于长定位针和短定位针的右侧，所述短定位针位于条膏圆托盘内部的外表面开设有第六螺纹面，所述条膏圆托盘内部开设有与第六螺纹面相螺纹适配的第七螺纹面，所述口红条膏位于第三塑料上移圈内部的外表面开设有三个等距的矩形槽，三个矩形槽开设在口红条膏的一周并位于同一水平面，所述第三塑料上移圈的外表面并与三个矩形槽相对应的位置均开设有矩形定位孔，所述矩形定位孔的内部活动设置有矩形塞，所述矩形塞与矩形定位孔靠近的外表面固定粘连有防滑胶条，所述防滑胶条与矩形定位孔活动接触，所述矩形槽的内部活动嵌入有防脱块，所述防脱块远离口红条膏的一侧下方固定粘连有过渡块，所述过渡块远离口红条膏的一侧与矩形塞靠近口红条膏的一侧固定连接，所述矩形塞远离口红条膏的一侧固定粘连有拔杆，所述拔杆远离口红条膏的一侧贯穿矩形塞，所述拔杆远离口红条膏的一端并位于矩形塞远离口红条膏的一侧固定粘连有拨除块。
[0011]优选的，所述第一塑料定形圈的底部设置有接口圈，所述第二塑料定形圈的顶部开设有接口槽，所述接口圈活动嵌入在接口槽的内部，所述第一塑料定形圈与第二塑料定形圈之间通过封口皮固定连接，所述封口皮的底部固定连接有封口便撕片。
[0012]优选的，所述第三塑料上移圈的底部固定粘连有旋套，所述旋套位于口红套管的下方，所述条膏圆托盘的底部固定粘连有U型旋条，所述U型旋条的底部延伸至旋套的下方，所述U型旋条的底部固定粘连有手旋块。
[0013]本发明提供了一种，有益效果如下：
[0014](1)、本发明通过第一阶层结构、第二阶层结构和第三阶层结构的配合使用，从而使得口红条膏在使用的过程中不易断裂，不易脱落，且自上而下使用的过程中可根据使用者的需要一层一层的分别向下撕开第一胶套圈结构和第二胶套圈结构，且用至第三阶层结构时，可将口红用尽，解决了如何能使口红可以用到根部不浪费，且使用的过程中即使旋出较长部分也不容易折断的问题。
[0015](2)、本发明通过接口圈和接口槽的使用，从而使得口红较之现有技术不易断裂。
[0016](3)、本发明通过第一封口皮、第一便撕片、第二封口皮和第二便撕片的使用，从而使得每往下用一节可方便的撕开第一胶套圈结构和第二胶套圈结构。
[0017](4)、本发明通过第一胶套圈和第二胶套圈的使用，避免未使用到处被刮伤。
[0018](5)、本发明通过长定位针、短定位针、中长定位针的配合使用，从而使得可分批将这三个结构取出避免在使用至最后时剩余口红条膏易脱落。
[0019](6)、本发明通过矩形槽、矩形定位孔、矩形塞等结构的配合使用，可避免口红条膏脱落。
附图说明

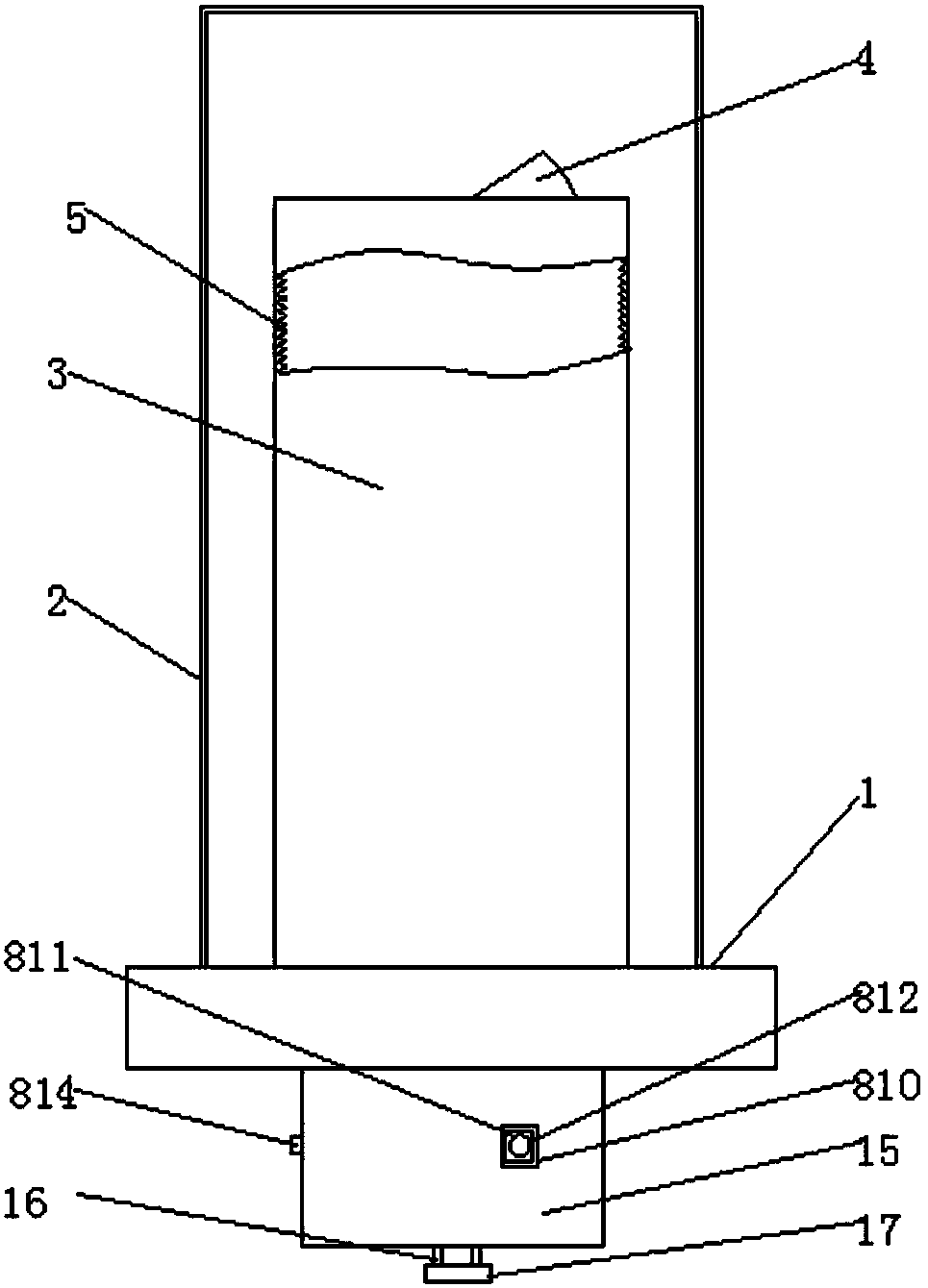

[0020]图1为本发明结构示意图；
[0021]图2为本发明第一胶套圈结构示意图；
[0022]图3为本发明接口圈结构示意图；
[0023]图4为本发明接口槽结构示意图；
[0024]图5为本发明第一塑料定形圈结构示意图；
[0025]图6为本发明第二塑料定形圈结构示意图；
[0026]图7为本发明第三塑料上移圈结构示意图；
[0027]图8为本发明图7中A处结构放大图；
[0028]图9为本发明图7中B处结构放大图。
[0029]图中：1口红本体、2口红盖、3口红套管、4口红条膏、5第一螺纹面、6第一阶层结构、601第一塑料上移圈、602第一定位条、603第二螺纹面、604第一胶套圈结构、6041第一塑料定形圈、6042第一橡胶层、6043第一封口皮、6044第一便撕片、605第一便撕口、7第二阶层结构、701第二塑料上移圈、702第二定位条、703第三螺纹面、704第二胶套圈结构、7041第二塑料定形圈、7042第二橡胶层、7043第二封口皮、7044第二便撕片、705第二便撕口、8第三阶层结构、801第三塑料上移圈、802第四螺纹面、803第五螺纹面、804长定位针、805中长定位针、806短定位针、807第六螺纹面、808第七螺纹面、809矩形槽、810矩形定位孔、811矩形塞、812防滑胶条、813防脱块、814拨除块、815拔杆、816过渡块、9薄塑料纸衣、10条膏圆托盘、11接口圈、12接口槽、13封口皮、14封口便撕片、15旋套、16U型旋条、17旋块。
具体实施方式
[0030]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0031]请参阅图1-9，本发明提供一种技术方案：一种手撕型可用尽口红管，包括口红本体1、口红盖2、口红套管3和口红条膏4，口红套管3的内圈开设有第一螺纹面5，口红条膏4的外部并位于口红套管3的内圈设置有第一阶层结构6、第二阶层结构7和第三阶层结构8，第一阶层结构6位于第二阶层结构7和第三阶层结构8的上方，第三阶层结构8位于第一阶层结构6和第二阶层结构7的下方，第二阶层结构7位于第一阶层结构6和第二阶层结构7的中间，口红条膏4的外表面并位于第一阶层结构6和第二阶层结构7的内部固定粘连有薄塑料纸衣9，口红条膏4的底部设置有条膏圆托盘10。
[0032]口红条膏4的外表面活动套设有第一塑料上移圈601，第一塑料上移圈601的左右两侧均固定粘连有第一定位条602，第一定位条602远离口红条膏4的一侧开设有第二螺纹面603，第一螺纹面5与第二螺纹面603螺纹适配，第一塑料上移圈601的顶面固定粘连有四层第一胶套圈结构604，四层第一胶套圈结构604之间以及第一塑料上移圈601之间均开设有第一便撕口605。
[0033]第一胶套圈结构604包括第一塑料定形圈6041、第一橡胶层6042、第一封口皮6043和第一便撕片6044，第一塑料定形圈6041的成型形状为圆圈状，第一塑料定形圈6041的外表面固定粘连有第一橡胶层6042，第一橡胶层6042的一端固定连接有第一封口皮6043，第一封口皮6043的材质优选为橡胶片，第一封口皮6043的另一侧与第一橡胶层6042另一端固定连接，第一封口皮6043的底部固定连接有第一便撕片6044，第一封口皮6043位于第一胶套圈结构604的正面，第一封口皮6043与第一橡胶层6042之间开设有间断口以便于撕裂。
[0034]第一塑料上移圈601的底部设置有第二塑料上移圈701，第二塑料上移圈701的左右两侧均固定粘连有第二定位条702，第一定位条602远离口红条膏4的一侧开设有第三螺纹面703，第一螺纹面5与第三螺纹面703螺纹适配，第二塑料上移圈701的底边固定粘连有四层第二胶套圈结构704，四层第一套胶套圈结构604之间以及第二塑料上移圈701之间均开设有第二便撕口705。
[0035]第二胶套圈结构704包括第二塑料定形圈7041、第二橡胶层7042、第二封口皮7043和第二便撕片7044，第二塑料定形圈7041的成型形状为圆圈状，第二塑料定形圈7041的外表面固定粘连有第二橡胶层7042，第二橡胶层7042的一端固定连接有第二封口皮7043，第二封口皮7043的材质优选为橡胶片，第二封口皮7043的另一侧与第二橡胶层7042的另一端固定连接，第二封口皮7043的底部固定连接有第二便撕片7044，第二封口皮7043位于第二胶套圈结构704的正面，第二封口皮7043与第二橡胶层7042之间开设有间断口以便于撕裂。
[0036]第二塑料上移圈701的底部设置有第三塑料上移圈801，条膏圆托盘10的顶部贯穿第三塑料上移圈801的底部并延伸至第三塑料上移圈801的内部，条膏圆托盘10的底部位于第三塑料上移圈801的下方，第三塑料上移圈801的内壁开设有第四螺纹面802，条膏圆托盘10位于第三塑料上移圈801内部的外表面开设有第五螺纹面803，第四螺纹面802与第五螺纹面803螺纹适配，条膏圆托盘10的顶面中部设置有长定位针804、中长定位针805和短定位针806，长定位针804、中长定位针805和短定位针806的顶部均贯穿口红条膏4的底部，长定位针804、中长定位针805和短定位针806的底部均贯穿条膏圆托盘10的底部并延伸至条膏圆托盘10的下方，长定位针位于中长定位针和短定位针806的中间，短定位针806位于长定位针804和中长定位针的左侧，中长定位针位于长定位针804和短定位针806的右侧，短定位针806位于条膏圆托盘10内部的外表面开设有第六螺纹面807，条膏圆托盘10内部开设有与第六螺纹面807相螺纹适配的第七螺纹面808，口红条膏4位于第三塑料上移圈801内部的外表面开设有三个等距的矩形槽809，三个矩形槽809开设在口红条膏4的一周并位于同一水平面，第三塑料上移圈801的外表面并与三个矩形槽809相对应的位置均开设有矩形定位孔810，矩形定位孔810的内部活动设置有矩形塞811，矩形塞811与矩形定位孔810靠近的外表面固定粘连有防滑胶条812，防滑胶条812与矩形定位孔810活动接触，矩形槽809的内部活动嵌入有防脱块813，防脱块813远离口红条膏4的一侧下方固定粘连有过渡块816，过渡块816远离口红条膏4的一侧与矩形塞811靠近口红条膏4的一侧固定连接，矩形塞811远离口红条膏4的一侧固定粘连有拔杆815，拔杆815远离口红条膏4的一侧贯穿矩形塞811，拔杆815远离口红条膏4的一端并位于矩形塞811远离口红条膏4的一侧固定粘连有拨除块814。
[0037]第一塑料定形圈6041的底部设置有接口圈11，第二塑料定形圈7041的顶部开设有接口槽12，接口圈11活动嵌入在接口槽12的内部，第一塑料定形圈6041与第二塑料定形圈7041之间通过封口皮13固定连接，封口皮13的底部固定连接有封口便撕片14。
[0038]第三塑料上移圈801的底部固定粘连有旋套15，旋套15位于口红套管3的下方，条膏圆托盘10的底部固定粘连有U型旋条16，U型旋条16的底部延伸至旋套15的下方，U型旋条16的底部固定粘连有手旋块17
[0039]工作原理：使用者在使用口红条膏4至口红套管3的上方时，顺时针旋转旋套15将口红条膏4旋出使用，当用至第一阶层结构6的上方时，则通过第一便撕片6044撕开第一封口皮6043，通过第一便撕口605将第一胶套圈结构604去除，当用至第一塑料上移圈601的上方时，将封口皮13通过封口便撕片14撕掉，将接口圈11从接口槽12内移出即可将第一阶层结构去除，当使用口红条膏4至第二塑料上移圈701的上方时，将第二塑料上移圈701通过第二便撕口705移出，以此类推将第二胶套圈结构704慢慢移掉，当口红条膏4使用至第三阶层结构8处位于第三塑料上移圈801的上方时将矩形塞811通过拔出块814移出，则可以继续顺时针旋转旋块17，使条膏圆托盘上移将口红条膏4带出使用，先拔出长定位针804，使用一段时间后再拨出中长定位针805，继续使用段时间后，将短定位针806在使用最后一小节口红条膏4的过程中根据使用情况慢慢顺时针旋出，直至口红条膏4用尽。
[0040]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
