本发明提供了一种阳台延伸防护窗，包括框体、下撑板、栏板、伸缩支撑杆、固定钮、转轴、内滑轨、卡板和玻璃块，框体内壁底部设置有下撑板，下撑板底端固定连接有转轴，下撑板前端四周通过伸缩支撑杆活动连接有栏板，下撑板顶端左右两侧嵌入设置有固定钮，下撑板前端中部设置有卡板，下撑板顶端中部通过内滑轨滑动连接有玻璃块。本发明整个装置结构稳定，使用操作方便，通风效果好，活动面积增大，增加光照面积。

权利要求

1.一种阳台延伸防护窗，其特征在于：所述阳台延伸防护窗包括框体(1)、下撑板(2)、栏板(201)、伸缩支撑杆(2011)、固定钮(202)、转轴(203)、内滑轨(204)、卡板(205)和玻璃块(3)，所述框体(1)内壁底部设置有下撑板(2)，所述下撑板(2)底端固定连接有转轴(203)，所述下撑板(2)前端四周通过伸缩支撑杆(2011)活动连接有栏板(201)，所述下撑板(2)顶端左右两侧嵌入设置有固定钮(202)，所述下撑板(2)前端中部设置有卡板(205)，所述下撑板(2)顶端中部通过内滑轨(204)滑动连接有玻璃块(3)。

2.根据权利要求1所述的一种阳台延伸防护窗，其特征在于，所述固定钮(202)后侧设置有壳体(2021)、柱体(2022)、螺纹板(2023)、螺纹槽(2024)、内槽(2025)、卡块(2026)、导板(2027)和弹板(2028)，且壳体(2021)嵌入设置于下撑板(2)表面。

3.根据权利要求1所述的一种阳台延伸防护窗，其特征在于，所述内滑轨(204)底端中部设置有弹簧柱(2041)、承接板(2042)和海绵垫(2043)，且海绵垫(2043)顶端中部呈凹入状设置。

4.根据权利要求1所述的一种阳台延伸防护窗，其特征在于，所述玻璃块(3)前后两侧中部均固定连接有侧滑板(301)，且侧滑板(301)与内滑轨(204)契合，所述玻璃块(3)底部前端左右两侧均嵌入设置有卡槽(302)。

5.根据权利要求1所述的一种阳台延伸防护窗，其特征在于，所述卡块(2026)外侧呈倾斜设置，且卡块(2026)内侧设置有弹簧柱，且卡块(2026)与内槽(2025)契合。

6.根据权利要求1所述的一种阳台延伸防护窗，其特征在于，所述柱体(2022)后侧呈向上倾斜设置，且柱体(2022)与卡槽(302)契合。

7.根据权利要求1所述的一种阳台延伸防护窗，其特征在于，所述下撑板(2)后侧底端固定连接有固定块，且固定块呈直角三棱柱状。

说明书

一种阳台延伸防护窗

技术领域

[0001]本发明属于阳台窗体技术领域，尤其涉及一种阳台延伸防护窗。

背景技术

[0002]阳台是建筑物室内的延伸，是居住者呼吸新鲜空气、晾晒衣物、摆放盆栽的场所，其设计需要兼顾实用与美观的原则，阳台不仅可以使居住者接受光照、吸收新鲜空气、进行户外锻炼、观赏、纳凉、晾晒衣物，如果布置得好，还可以变成宜人的小花园，使人足不出户也能欣赏到大自然中最可爱的色彩，呼吸到清新且带着花香的空气。

[0003]现有的部分单元楼住户，在楼房建造时没有建造阳台，使得房间内阴暗潮湿，不利于生活和身体的健康，同时不利于衣物清洗后的晾晒，易使衣物霉变，通风效果不佳和不便于休闲纳凉。

[0004]于是，发明人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种阳台延伸防护窗，以期达到更具有更加实用价值性的目的。

发明内容

[0005]本发明的目的在于提供一种阳台延伸防护窗，以解决上述背景技术中提出的部分单元楼住户在楼房建造时没有建造阳台的问题。

[0006]本发明阳台延伸防护窗的目的与功效，由以下具体技术手段所达成：

[0007]一种阳台延伸防护窗，其中，该阳台延伸防护窗包括有：框体、下撑板、栏板、伸缩支撑杆、固定钮、转轴、内滑轨、卡板和玻璃块，所述框体内壁底部设置有下撑板，所述下撑板底端固定连接有转轴，所述下撑板前端四周通过伸缩支撑杆活动连接有栏板，所述下撑板顶端左右两侧嵌入设置有固定钮，所述下撑板前端中部设置有卡板，所述下撑板顶端中部通过内滑轨滑动连接有玻璃块。

[0008]作为本发明进一步的方案：所述固定钮后侧设置有壳体、柱体、螺纹板、螺纹槽、内槽、卡块、导板和弹板，且壳体嵌入设置于下撑板表面。

[0009]作为本发明进一步的方案：所述内滑轨底端中部设置有弹簧柱、承接板和海绵垫，且海绵垫顶端中部呈凹入状设置。

[0010]作为本发明进一步的方案：所述玻璃块前后两侧中部均固定连接有侧滑板，且侧滑板与内滑轨契合，所述玻璃块底部前端左右两侧均嵌入设置有卡槽。

[0011]作为本发明进一步的方案：所述卡块外侧呈倾斜设置，且卡块内侧设置有弹簧柱，且卡块与内槽契合。

[0012]作为本发明进一步的方案：所述柱体后侧呈向上倾斜设置，且柱体与卡槽契合。

[0013]作为本发明进一步的方案：所述下撑板后侧底端固定连接有固定块，且固定块呈直角三棱柱状。

[0014]与现有技术相比，本发明具有如下优点：

[0015]1、本发明中，通过卡块外侧呈倾斜设置，且卡块内侧设置有弹簧柱，且卡块与内槽契合，通过卡块外侧呈倾斜的设置，便于卡块与内槽的卡接，避免卡接时卡顿，影响使用，同时通过弹簧柱收缩和弹出卡块，便于卡块的收容和使用，同时通过导板的作用，需要将柱体弹出时，将柱体向内侧挤压，使内槽与导板接触，柱体回弹时，通过内槽带动导板向外侧转动，使得导板附于卡块顶端，避免卡块与内槽再次卡接，便于设备的使用操作。

[0016]2、本发明中，通过设置有内滑轨、弹簧柱、承接板和海绵垫，玻璃块沿内滑轨向下滑落时，玻璃块底部首先与海绵垫接触进行一次缓冲，然后海绵垫受力将力传导至承接板，通过海绵垫顶端中部呈凹入状设置，增加与玻璃块的接触面积，提高缓冲能力，再由承接板将力传导至弹簧柱进行二次缓冲，抵消玻璃块向下滑落时的冲力，避免玻璃块底部破损，起到有效的保护作用，延长玻璃块的使用寿命。

[0017]3、本发明中，通过下撑板后侧底端固定连接有固定块，且固定块呈直角三棱柱状，固定块具有良好的固定作用，使用时，将下撑板沿转轴向外侧转动，直至固定块与框体贴合，进行支撑固定，同时通过固定块直角三棱柱状的设置，使得固定块与框体贴合支撑时，下撑板保持水平设置，便于平铺状态下的下撑板的行走工作，同时增加接触面积，提高支撑效果，具有阳台的效果。

附图说明

[0018]图1是本发明的整体结构示意图。

[0019]图2是本发明的局部剖面结构示意图。

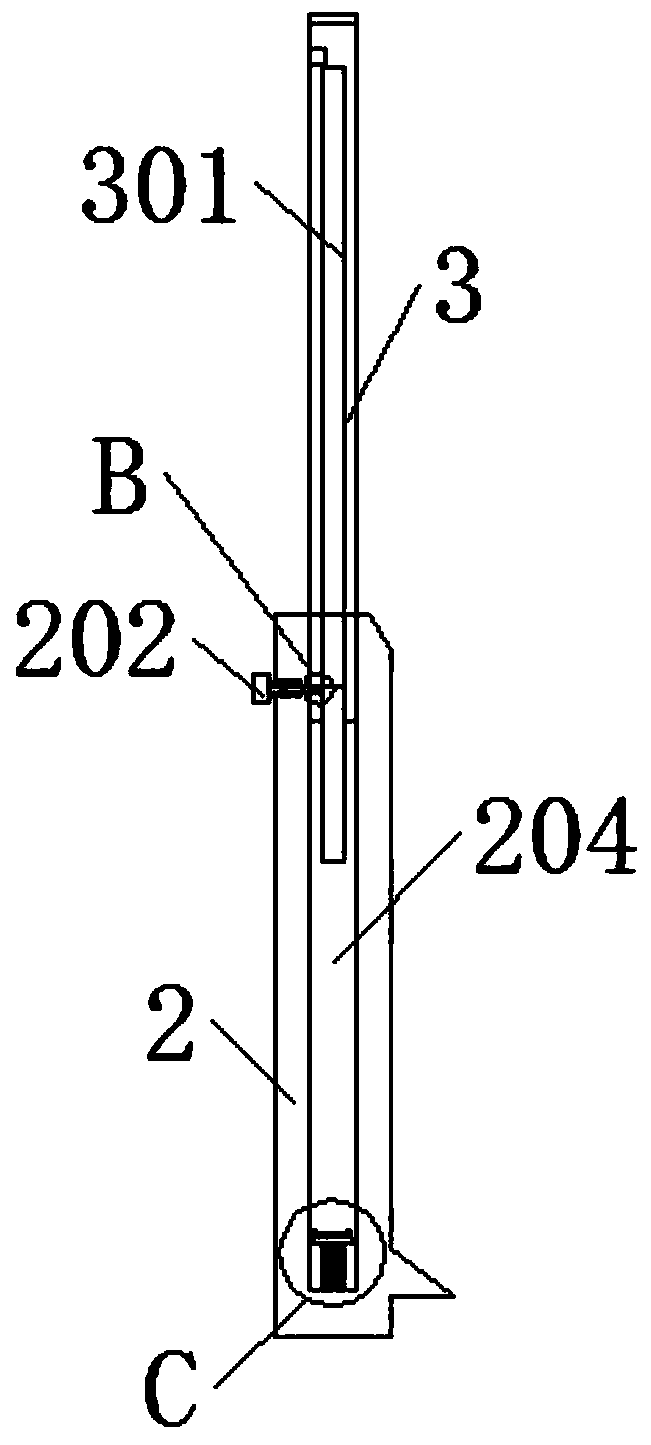

[0020]图3是本发明的下撑板右侧剖面结构示意图。

[0021]图4是本发明的栏板结构示意图。

[0022]图5是本发明的固定钮左侧剖面结构示意图。

[0023]图6是本发明的图1中A处放大图。

[0024]图7是本发明的图3中B处放大图。

[0025]图8是本发明的图3中C处放大图。

[0026]图9是本发明的图5中D处放大图。

[0027]图10是本发明的图5中E处放大图。

[0028]图中：1-框体，2-下撑板，201-栏板，2011-伸缩支撑杆，202-固定钮，2021- 壳体，2022-柱体，2023-螺纹板，2024-螺纹槽，2025-内槽，2026-卡块，2027- 导板，2028-弹板，203-转轴，204-内滑轨，2041-弹簧柱，2042-承接板，2043- 海绵垫，205-卡板，3-玻璃块，301-侧滑板，302-卡槽。

具体实施方式

[0029]应当理解，此处所描述的具体实施例仅仅用于解释本发明，并不用于限定本发明。

[0030]参见图1至附图10，一种阳台延伸防护窗，包括有：框体1、下撑板2、栏板201、伸缩支撑杆2011、固定钮202、转轴203、内滑轨204、卡板205和玻璃块3，框体1内壁底部设置有下撑板2，下撑板2底端固定连接有转轴203，下撑板2前端四周通过伸缩支撑杆2011活动连接有栏板201，下撑板2顶端左右两侧嵌入设置有固定钮202，下撑板2前端中部设置有卡板205，下撑板2顶端中部通过内滑轨204滑动连接有玻璃块3。

[0031]参见图3和图5，进一步的，固定钮202后侧中部固定连接有柱体2022，柱体2022外壁一体设置有螺纹板2023，螺纹板2023上下两端均嵌入设置有内槽 2025，固定钮202后侧设置有壳体2021，且壳体2021嵌入设置于下撑板2表面，壳体2021内壁嵌入设置有螺纹槽2024，螺纹槽2024内壁中部后侧设置有卡块 2026，螺纹槽2024内壁后侧设置有导板2027，导板2027后侧设置有弹板2028，固定钮202具有良好的固定能力，使用时，通过卡块2026和内槽2025的卡接，使柱体2022固定，从而对玻璃块3进行固定支撑，使得设备使用操作快捷方便，玻璃块3固定时更加稳固，便于使用。

[0032]参见图3和图8，进一步的，内滑轨204底端中部固定连接有弹簧柱2041，弹簧柱2041顶端固定连接有承接板2042，承接板2042顶端粘黏有海绵垫2043，且海绵垫2043顶端中部呈凹入状设置，玻璃块3沿内滑轨204向下滑落时，玻璃块3底部首先与海绵垫2043接触进行一次缓冲，然后海绵垫2043受力将力传导至承接板2042，再由承接板2042将力传导至弹簧柱2041进行二次缓冲，抵消玻璃块3向下滑落时的冲力，避免玻璃块3底部破损，起到有效的保护作用，延长玻璃块3的使用寿命。

[0033]参见图3和图7，进一步的，玻璃块3前后两侧中部均固定连接有侧滑板301，且侧滑板301与内滑轨204契合，玻璃块3底部前端左右两侧均嵌入设置有卡槽 302，玻璃块3通过内滑轨204上下滑动，便于玻璃块3的开启和关闭，同时玻璃块3向下收容的设置，关闭玻璃块3时，能减少边框的遮挡，增加通风和受光面积，提高通风和受光效率。

[0034]参见图5、图9和图10，进一步的，卡块2026外侧呈倾斜设置，且卡块2026 内侧设置有弹簧柱，且卡块2026与内槽2025契合，通过卡块2026外侧呈倾斜的设置，便于卡块2026与内槽2025的卡接，避免卡接时卡顿，影响使用，同时通过弹簧柱收缩和弹出卡块2026，便于卡块2026的收容和使用，同时通过导板 2027的作用，需要将柱体2022弹出时，将柱体2022向内侧挤压，使内槽2025 与导板2027接触，柱体2022回弹时，通过内槽2025带动导板2027向外侧转动，使得导板2027附于卡块2026顶端，避免卡块2026与内槽2025再次卡接，便于设备的使用操作。

[0035]参见图3和图7，进一步的，柱体2022后侧呈向上倾斜设置，且柱体2022 与卡槽302契合，通过柱体2022后侧呈向上倾斜设置，便于柱体2022与卡槽 302的卡接，避免玻璃块3向过量滑动时，柱体2022底部与卡槽302卡顿，从而影响支撑工作，卡接时，柱体2022顶端通过与卡槽302的接触对玻璃块3进行支撑固定，使的对玻璃块3进行稳固的支撑。

[0036]参见图3，进一步的，下撑板2后侧底端固定连接有固定块，且固定块呈直角三棱柱状，固定块具有良好的固定作用，使用时，将下撑板2沿转轴203向外侧转动，直至固定块与框体1贴合，进行支撑固定，同时通过固定块直角三棱柱状的设置，使得固定块与框体1贴合支撑时，下撑板2保持水平设置，便于平铺状态下的下撑板2的行走工作，同时增加接触面积，提高支撑效果。

[0037]本实施例的具体使用方式与作用：

[0038]将框体1嵌入墙体内壁，同时通过卡块2026和内槽2025的卡接，使柱体 2022固定，从而对玻璃块3进行固定支撑，使用时，按下固定钮202，柱体2022 回弹，通过内槽2025带动导板2027向外侧转动，使得导板2027附于卡块2026 顶端，避免卡块2026与内槽2025再次卡接，使柱体2022与卡槽302分离，玻璃块3沿内滑轨204向下滑落时，玻璃块3底部首先与海绵垫2043接触进行一次缓冲，然后海绵垫2043受力将力传导至承接板2042，再由承接板2042将力传导至弹簧柱2041进行二次缓冲，抵消玻璃块3向下滑落时的冲力，避免玻璃块3底部破损，然后将栏板201拉起，伸缩支撑杆2011伸展，进行防护，再将下撑板2沿转轴203向外侧转动，直至固定块与框体1贴合，进行支撑固定，同时通过固定块直角三棱柱状的设置，使得固定块与框体1贴合支撑时，下撑板2 保持水平设置，便于平铺状态下的下撑板2的行走工作。

[0039]综上，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
