本发明涉及新能源技术领域，且公开了一种基于机械传动的潮汐能发电装置，包括平台，所述平台的底部活动连接有第一连接杆，平台的底部活动连接有固定台，第四连接杆远离第三连接杆的一端活动连接有第一剑齿轮，第一剑齿轮的内部活动连接有第一输出轴，第七连接杆远离转动滑块的一端活动连接有第三输出轴。该基于机械传动的潮汐能发电装置，通过平台、第一输出轴的连接，解决了目前的围堰式海浪发电设备占地面积较大，受地理环境影响较大的问题，提高实用性，通过第二漂浮板、第三输出轴的连接，解决了使用单一性能的潮汐能发电设备稳定性差，存在不能连续发电的情况的问题，有效的改善了不能连续输出稳定电力，实用性不高的问题。

权利要求

1.一种基于机械传动的潮汐能发电装置，包括平台（1），其特征在于：所述平台（1）的底部活动连接有第一连接杆（2），第一连接杆（2）的外侧套接有套杆（3），套杆（3）的一端活动连接有第一漂浮板（4），套杆（3）的外侧活动连接有第一固定件（5），第一固定件（5）的内部活动连接有球形连接件（6），球形连接件（6）的外侧活动连接有第二连接杆（7），第二连接杆（7）的一端活动连接有第三连接杆（8），第三连接杆（8）远离第二连接杆（7）的一端活动连接有第四连接杆（9），平台（1）的底部活动连接有固定台（10），第四连接杆（9）远离第三连接杆（8）的一端活动连接有第一剑齿轮（11），第一剑齿轮（11）的内部活动连接有第一输出轴（12）；第二漂浮板（13）的内部活动连接有连接滑块（14），连接滑块（14）的内部活动连接有橡胶圈（15），橡胶圈（15）的内部活动连接有第五连接杆（16），第五连接杆（16）的一端活动连接有短杆（17），短杆（17）远离第五连接杆（16）的一端活动连接有第六连接杆（18），第六连接杆（18）的外侧活动连接有第二固定件（19），第二固定件（19）的表面活动连接有外壳（20）；第六连接杆（18）远离短杆（17）的一端活动连接有第二剑齿轮（21），第二剑齿轮（21）的内部活动连接有第二输出轴（22），第二漂浮板（13）的右侧固定连接有漂浮体（23），漂浮体（23）的中部活动连接有固定轴（24），固定轴（24）的两端均活动连接有第三固定件（25），漂浮体（23）的上表面设置有螺纹孔（26），螺纹孔（26）的内部活动连接有蜗杆（27），外壳（20）的中部设置有直形滑道（28），直形滑道（28）的左端活动连接有阻块（29），直形滑道（28）的外侧活动连接有滑板（30），滑板（30）的右端活动连接有运动板（31），运动板（31）的右表面活动连接有弹簧（32），滑板（30）的正表面设置有折线滑道（33），折线滑道（33）的内部活动连接有转动滑块（34），转动滑块（34）的外侧活动连接有第七连接杆（35），第七连接杆（35）远离转动滑块（34）的一端活动连接有第三输出轴（36）。

2.根据权利要求1所述的一种基于机械传动的潮汐能发电装置，其特征在于：所述第一剑齿轮（11）设置不少于两个。

3.根据权利要求1所述的一种基于机械传动的潮汐能发电装置，其特征在于：所述连接滑块（14）的内部设置有漏斗形通孔，且与橡胶圈（15）活动连接。

4.根据权利要求1所述的一种基于机械传动的潮汐能发电装置，其特征在于：所述短杆（17）设置不少于两个，均与第五连接杆（16）活动连接。

5.根据权利要求1所述的一种基于机械传动的潮汐能发电装置，其特征在于：所述第二固定件（19）设置不少于两个，其中一个与第六连接杆（18）活动连接，另外一个与活动杆活动连接。

6.根据权利要求1所述的一种基于机械传动的潮汐能发电装置，其特征在于：所述第三固定件（25）设置不少于两个，均与外壳（20）活动连接。

7.根据权利要求1所述的一种基于机械传动的潮汐能发电装置，其特征在于：所述第三输出轴（36）与外壳（20）活动连接。

说明书

一种基于机械传动的潮汐能发电装置

技术领域

[0001]本发明涉及新能源技术领域，具体为一种基于机械传动的潮汐能发电装置。

背景技术

[0002]随着我国经济的发展，能源问题被越来越多的人关注，我们目前使用的主要是传统能源，即煤炭、石油等，传统能源不可再生，并且使用会对环境造成一定的伤害，可再生能源作为清洁能源受到人们的重视，其中，潮汐能更是拥有丰富的蕴藏量和可循环再生性。

[0003]潮汐能作为新兴的电力新能源，具有良好的综合利用效益，但是目前的围堰式海浪发电设备占地面积较大，受地理环境影响较大，另外，使用单一性能的潮汐能发电设备稳定性差，存在不能连续发电的情况，不能连续输出稳定电力，实用性不高。

发明内容

[0004]（一）解决的技术问题

[0005]针对现有技术的不足，本发明提供了一种基于机械传动的潮汐能发电装置，具备占地面积较小、地理环境影响较小、稳定性高的优点，解决了占地面积较大、地理环境影响大、稳定性不高的问题。

[0006]（二）技术方案

[0007]为实现上述占地面积较小、地理环境影响较小、稳定性高的目的，本发明提供如下技术方案：一种基于机械传动的潮汐能发电装置，包括平台，所述平台的底部活动连接有第一连接杆，第一连接杆的外侧套接有套杆，套杆的一端活动连接有第一漂浮板，套杆的外侧活动连接有第一固定件，第一固定件的内部活动连接有球形连接件，球形连接件的外侧活动连接有第二连接杆，第二连接杆的一端活动连接有第三连接杆，第三连接杆远离第二连接杆的一端活动连接有第四连接杆，平台的底部活动连接有固定台，第四连接杆远离第三连接杆的一端活动连接有第一剑齿轮，第一剑齿轮的内部活动连接有第一输出轴；所述第二漂浮板的内部活动连接有连接滑块，连接滑块的内部活动连接有橡胶圈，橡胶圈的内部活动连接有第五连接杆，第五连接杆的一端活动连接有短杆，短杆远离第五连接杆的一端活动连接有第六连接杆，第六连接杆的外侧活动连接有第二固定件，第二固定件的表面活动连接有外壳；

[0008]第六连接杆远离短杆的一端活动连接有第二剑齿轮，第二剑齿轮的内部活动连接有第二输出轴，第二漂浮板的右侧固定连接有漂浮体，漂浮体的中部活动连接有固定轴，固定轴的两端均活动连接有第三固定件，漂浮体的上表面设置有螺纹孔，螺纹孔的内部活动连接有蜗杆，外壳的中部设置有直形滑道，直形滑道的左端活动连接有阻块，直形滑道的外侧活动连接有滑板，滑板的右端活动连接有运动板，运动板的右表面活动连接有弹簧，滑板的正表面设置有折线滑道，折线滑道的内部活动连接有转动滑块，转动滑块的外侧活动连接有第七连接杆，第七连接杆远离转动滑块的一端活动连接有第三输出轴。

[0009]优选的，所述第一剑齿轮设置不少于两个，两个第一剑齿轮活动连接。

[0010]优选的，所述连接滑块的内部设置有漏斗形通孔，且与橡胶圈活动连接。

[0011]优选的，所述短杆设置不少于两个，均与第五连接杆活动连接。

[0012]优选的，所述第二固定件设置不少于两个，其中一个与第六连接杆活动连接，另外一个与活动杆活动连接。

[0013]优选的，所述第三固定件设置不少于两个，均与外壳活动连接。

[0014]优选的，所述第三输出轴与外壳活动连接。

[0015]（三）有益效果

[0016]与现有技术相比，本发明提供了一种基于机械传动的潮汐能发电装置，具备以下有益效果：

[0017]1、该基于机械传动的潮汐能发电装置，通过平台、第一连接杆、套杆、第一固定件、第二连接杆、第一剑齿轮、第一输出轴的连接，解决了目前的围堰式海浪发电设备占地面积较大，受地理环境影响较大的问题，提高实用性。

[0018]2、该基于机械传动的潮汐能发电装置，通过第二漂浮板、连接滑块、第二固定件、第二输出轴、运动板、第三输出轴的连接，解决了使用单一性能的潮汐能发电设备稳定性差，存在不能连续发电的情况的问题，有效的改善了不能连续输出稳定电力，实用性不高的问题。

附图说明

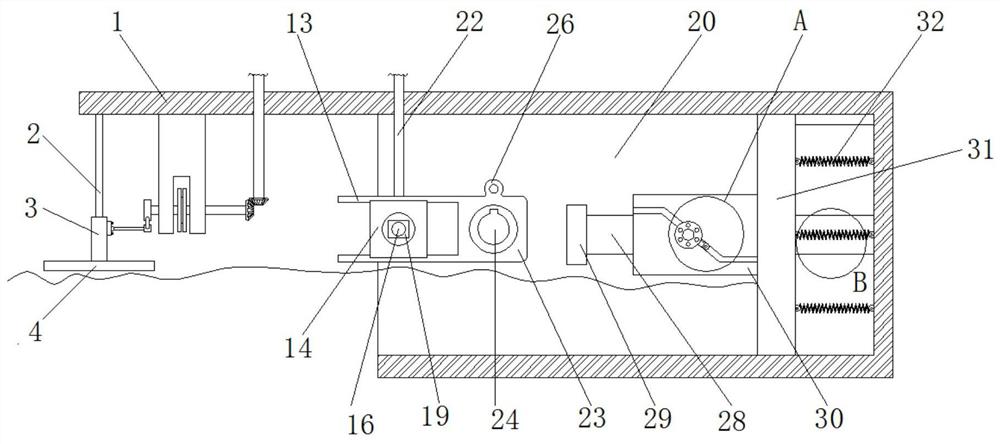

[0019]图1为本发明整体结构示意图；

[0020]图2为本发明第一部分结构示意图；

[0021]图3为本发明第二部分侧视结构示意图；

[0022]图4为本发明连接滑块及橡胶圈内部结构示意图；

[0023]图5为本发明图1中A处结构放大示意图；

[0024]图6为本发明图1中B处结构放大示意图。

[0025]图中：1、平台；2、第一连接杆；3、套杆；4、第一漂浮板；5、第一固定件；6、球形连接件；7、第二连接杆；8、第三连接杆；9、第四连接杆；10、固定台；11、第一剑齿轮；12、第一输出轴；13、第二漂浮板；14、连接滑块；15、橡胶圈；16、第五连接杆；17、短杆；18、第六连接杆；19、第二固定件；20、外壳；21、第二剑齿轮；22、第二输出轴；23、漂浮体；24、固定轴；25、第三固定件；26、螺纹孔；27、蜗杆；28、直形滑道；29、阻块；30、滑板；31、运动板；32、弹簧；33、折线滑道；34、转动滑块；35、第七连接杆；36、第三输出轴。

具体实施方式

[0026]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0027]请参阅图1-6，一种基于机械传动的潮汐能发电装置，包括平台1，平台1的底部活动连接有第一连接杆2，第一连接杆2的外侧套接有套杆3，套杆3的一端活动连接有第一漂浮板4，套杆3的外侧活动连接有第一固定件5，第一固定件5的内部活动连接有球形连接件6，球形连接件6的外侧活动连接有第二连接杆7，第二连接杆7的一端活动连接有第三连接杆8，第三连接杆8远离第二连接杆7的一端活动连接有第四连接杆9，平台1的底部活动连接有固定台10，第四连接杆9远离第三连接杆8的一端活动连接有第一剑齿轮11，第一剑齿轮11设置不少于两个，两个第一剑齿轮11活动连接，第一剑齿轮11的内部活动连接有第一输出轴12，输出机械能。

[0028]第二漂浮板13的内部活动连接有连接滑块14，连接滑块14的内部活动连接有橡胶圈15，连接滑块14的内部设置有漏斗形通孔，且与橡胶圈15活动连接，橡胶圈15的内部活动连接有第五连接杆16，第五连接杆16的一端活动连接有短杆17，短杆17设置不少于两个，均与第五连接杆16活动连接，短杆17远离第五连接杆16的一端活动连接有第六连接杆18，第六连接杆18的外侧活动连接有第二固定件19，第二固定件19设置不少于两个，其中一个与第六连接杆18活动连接，另外一个与活动杆活动连接，第二固定件19的表面活动连接有外壳20，第六连接杆18远离短杆17的一端活动连接有第二剑齿轮21，第二剑齿轮21的内部活动连接有第二输出轴22，第二漂浮板13的右侧固定连接有漂浮体23，漂浮体23的中部活动连接有固定轴24，固定轴24的两端均活动连接有第三固定件25，第三固定件25设置不少于两个，均与外壳20活动连接，漂浮体23的上表面设置有螺纹孔26，螺纹孔26的内部活动连接有蜗杆27，外壳20的中部设置有直形滑道28，直形滑道28的左端活动连接有阻块29，直形滑道28的外侧活动连接有滑板30，滑板30的右端活动连接有运动板31，运动板31的右表面活动连接有弹簧32，滑板30的正表面设置有折线滑道33，折线滑道33的内部活动连接有转动滑块34，转动滑块34的外侧活动连接有第七连接杆35，第七连接杆35远离转动滑块34的一端活动连接有第三输出轴36，第三输出轴36与外壳20活动连接。

[0029]工作原理:一种基于机械传动的潮汐能发电装置，包括平台1，平台1连接有第一连接杆2，第一连接杆2的外侧套接有套杆3，套杆3连接有第一漂浮板4，第一漂浮板4漂浮在海面上，海浪的起伏使第一漂浮板4上下运动，使套杆3上下运动，套杆3连接有第一固定件5，第一固定件5连接有球形连接件6，球形连接件6连接有第二连接杆7，是第二连接杆7转动，第二连接杆7连接有第三连接杆8，使第三连接杆8转动，第三连接杆8远离第二连接杆7连接有第四连接杆9，使第四连接杆9转动，第四连接杆9远离第三连接杆8连接有第一剑齿轮11，使第一剑齿轮11转动，第一剑齿轮11连接有第一输出轴12，使第一输出轴12转动。

[0030]第二漂浮板13漂浮在海面上，海浪进入外壳20内，使第二漂浮板13随着海浪以第五连接杆16的轴线为中心进行扇形摆动，第二漂浮板13连接有连接滑块14。当海浪使第二漂浮板13顺时针摆动时，第二漂浮板13使连接滑块14在第二漂浮板13内向右运动，当海浪使第二漂浮板13逆时针摆动时，可使连接滑块14向左运动，增加摆动幅度。连接滑块14连接有橡胶圈15，橡胶圈15连接有第五连接杆16，连接滑块14向左侧运动时，可带动第五连接杆16在X轴线上逆时针转动半周，当连接滑块14向右侧运动时，可使第五连接杆16在X轴线上逆时针转动完成一周，第五连接杆16连接有短杆17，使短杆17转动，短杆17远离第五连接杆16连接有第六连接杆18，使第六连接杆18转动，第六连接杆18远离短杆17连接有第二剑齿轮21，使第二剑齿轮21转动，第二剑齿轮21连接有第二输出轴22，是第二输出轴22转动。第二漂浮板13的右侧固定连接有漂浮体23，漂浮体23的中部活动连接有固定轴24，固定第二漂浮板13的位置。

[0031]外壳20的中部设置有直形滑道28，直形滑道28的左端活动连接有阻块29，直形滑道28连接有滑板30，滑板30的右端活动连接有运动板31，大量海水进入外壳20内部，冲击运动板31，使运动板31向右运动，使滑板30向右运动，滑板30的正表面设置有折线滑道33，折线滑道33连接有转动滑块34，使转动滑块34在折线滑道33内部运动，转动滑块34连接有第七连接杆35，使第七连接杆35顺时针转动，第七连接杆35远离转动滑块34连接有第三输出轴36，使第三输出轴36转动，运动板31连接有弹簧32，运动板31运动到最右侧时，弹簧32压缩，通过反作用力使运动板31回至原位置，第三输出轴36与外壳20活动连接。

[0032]综上所述，该基于机械传动的潮汐能发电装置，通过平台1、第一连接杆2、套杆3、第一固定件5、第二连接杆7、第一剑齿轮11、第一输出轴12的连接，解决了目前的围堰式海浪发电设备占地面积较大，受地理环境影响较大的问题，提高实用性。

[0033]该基于机械传动的潮汐能发电装置，通过第二漂浮板13、连接滑块14、第二固定件19、第二输出轴22、运动板31、第三输出轴36的连接，解决了使用单一性能的潮汐能发电设备稳定性差，存在不能连续发电的情况的问题，有效的改善了不能连续输出稳定电力，实用性不高的问题。

[0034]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
