本发明涉及百叶窗技术领域，且公开了一种受到强烈阳光照射下能够自动闭合的百叶窗，包括框架，所述框架的内部活动连接有调节杆，所述调节杆的外侧固定连接有卡块和从动轮，所述卡块的外侧安装有调节绳，所述调节绳的底部安装有帘片，所述从动轮的外侧啮合有螺纹杆，所述螺纹杆的顶部固定连接有传动齿轮。通过膨胀体的内腔设置有低沸点液体在阳光的照射下受热蒸发，膨胀体内的气压增加，使通过连接管与膨胀体连通的热交换腔膨胀，使受热腔与热交换腔的组合体向右延伸的过程中带动滑块和滑杆向右滑动，当外界阳光达到一定强度后，滑杆移动至滑杆右侧的齿牙与传动齿轮接触啮合，滑杆带动传动齿轮旋转。
权利要求
1.一种受到强烈阳光照射下能够自动闭合的百叶窗，包括框架(1)，其特征在于：所述框架(1)的内部活动连接有调节杆(2)，所述调节杆(2)的外侧固定连接有卡块(3)和从动轮(6)，所述卡块(3)的外侧安装有调节绳(4)，所述调节绳(4)的底部安装有帘片(5)，所述从动轮(6)的外侧啮合有螺纹杆(7)，所述螺纹杆(7)的顶部固定连接有传动齿轮(8)，所述框架(1)的顶部固定连接有玻璃框(9)，所述玻璃框(9)的内左壁固定连接有玻璃管(10)，所述玻璃管(10)的内部固定连接有受热腔(11)，两个所述受热腔(11)之间固定连接有热交换腔(12)，所述热交换腔(12)的内部固定连接有弹性弹簧(13)，所述玻璃管(10)的右侧滑动连接有滑杆(15)，所述滑杆(15)的左侧固定连接有滑块(14)，所述玻璃管(10)的内右壁固定连接有触发块(16)，所述玻璃管(10)的左侧开设有通气孔(17)，所述通气孔(17)的右侧活动连接有控制块(18)，所述控制块(18)的右侧固定连接有弹簧体(19)，所述热交换腔(12)的内部固定连接有膨胀体(20)，所述膨胀体(20)的内部设置有低沸点液体(21)，所述滑块(14)的内右壁固定连接有压力弹簧(22)，所述压力弹簧(22)的左侧固定连接有卡板(23)，所述滑块(14)的内壁固定连接有复位弹簧(24)，所述复位弹簧(24)远离滑块(14)的一侧固定连接有限位块(25)，所述滑杆(15)的内部开设有出气孔(26)。
2.根据权利要求1所述的一种受到强烈阳光照射下能够自动闭合的百叶窗，其特征在于：所述滑块(14)的右开设有限位孔，所述限位孔与触发块(16)相适配。
3.根据权利要求1所述的一种受到强烈阳光照射下能够自动闭合的百叶窗，其特征在于：所述滑杆(15)与传动齿轮(8)处于同一水平位置，所述滑杆(15)的右侧设置有齿牙，所述齿牙与传动齿轮(8)相适配。
4.根据权利要求1所述的一种受到强烈阳光照射下能够自动闭合的百叶窗，其特征在于：所述受热腔(11)与膨胀体(20)通过连接管(28)连接，左侧所述膨胀体(20)的左侧固定连有控制囊(27)。
5.根据权利要求1所述的一种受到强烈阳光照射下能够自动闭合的百叶窗，其特征在于：所述弹簧体(19)的右侧与受热腔(11)固定连接。
6.根据权利要求1所述的一种受到强烈阳光照射下能够自动闭合的百叶窗，其特征在于：所述滑块(14)的左侧与受热腔(11)固定连接。
7.根据权利要求1所述的一种受到强烈阳光照射下能够自动闭合的百叶窗，其特征在于：所述限位块(25)靠近卡板(23)的一侧设置有凸块，所述凸块位于卡板(23)的右侧。
8.根据权利要求1所述的一种受到强烈阳光照射下能够自动闭合的百叶窗，其特征在于：所述通气孔(17)与滑块(14)内部形成通路。
说明书
一种受到强烈阳光照射下能够自动闭合的百叶窗
技术领域
[0001]本发明涉及百叶窗技术领域，具体为一种受到强烈阳光照射下能够自动闭合的百叶窗。
背景技术
[0002]百叶窗帘顾名思义即其帘体具有多个水平向配置的长板状帘片，且该些帘片借由梯绳而悬吊于上梁与下梁之间，利用将帘片由上往下间隔展开或由下往上堆叠，即可决定帘片的遮蔽区域。
[0003]百叶窗的功能优点多，而且非常美观，一般用于高楼建筑，目前，在写字楼等公共办公场所都是采用电脑进行办公，如果强烈的阳光投射过玻璃直接照射在屏幕上或者经过反射照射到屏幕上，都会使得办公人员看不到显示器，需要闭合帘片防止阳光照射进室内。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种受到强烈阳光照射下能够自动闭合的百叶窗，具备在受到强烈的阳光照射的情况下自动闭合帘片等优点，解决了强烈的阳光投射过玻璃直接照射在屏幕上或者经过反射照射到屏幕上，都会使得办公人员看不到显示器的问题。
[0006]技术方案
[0007]为实现上述在受到强烈的阳光照射的情况下自动闭合帘片的目的，本发明提供如下技术方案：一种受到强烈阳光照射下能够自动闭合的百叶窗，包括框架，所述框架的内部活动连接有调节杆，所述调节杆的外侧固定连接有卡块和从动轮，所述卡块的外侧安装有调节绳，所述调节绳的底部安装有帘片，所述从动轮的外侧啮合有螺纹杆，所述螺纹杆的顶部固定连接有传动齿轮，所述框架的顶部固定连接有玻璃框，所述玻璃框的内左壁固定连接有玻璃管，所述玻璃管的内部固定连接有受热腔，两个所述受热腔之间固定连接有热交换腔，所述热交换腔的内部固定连接有弹性弹簧，所述玻璃管的右侧滑动连接有滑杆，所述滑杆的左侧固定连接有滑块，所述玻璃管的内右壁固定连接有触发块，所述玻璃管的左侧开设有通气孔，所述通气孔的右侧活动连接有控制块，所述控制块的右侧固定连接有弹簧体，所述热交换腔的内部固定连接有膨胀体，所述膨胀体的内部设置有低沸点液体，所述滑块的内右壁固定连接有压力弹簧，所述压力弹簧的左侧固定连接有卡板，所述滑块的内壁固定连接有复位弹簧，所述复位弹簧远离滑块的一侧固定连接有限位块，所述滑杆的内部开设有出气孔。
[0008]优选的；所述滑块的右开设有限位孔，所述限位孔与触发块相适配。
[0009]优选的；所述滑杆与传动齿轮处于同一水平位置，所述滑杆的右侧设置有齿牙，所述齿牙与传动齿轮相适配。
[0010]优选的；所述受热腔与膨胀体通过连接管连接，左侧所述膨胀体的左侧固定连有控制囊。
[0011]优选的；所述弹簧体的右侧与受热腔固定连接。
[0012]优选的；所述滑块的左侧与受热腔固定连接。
[0013]优选的；所述限位块靠近卡板的一侧设置有凸块，所述凸块位于卡板的右侧。
[0014]优选的；所述通气孔与滑块内部形成通路。
[0015]有益效果
[0016]与现有技术相比，本发明提供了一种受到强烈阳光照射下能够自动闭合的百叶窗，具备以下有益效果：
[0017]1、该受到强烈阳光照射下能够自动闭合的百叶窗，通过膨胀体的内腔设置有低沸点液体在阳光的照射下受热蒸发，膨胀体内的气压增加，使通过连接管与膨胀体连通的热交换腔膨胀，使受热腔与热交换腔的组合体向右延伸的过程中带动滑块和滑杆向右滑动，当外界阳光达到一定强度后，滑杆移动至滑杆右侧的齿牙与传动齿轮接触啮合，滑杆带动传动齿轮旋转，使帘片闭合，从而达到了在受到强烈的阳光照射的情况下自动闭合帘片。
[0018]2、该受到强烈阳光照射下能够自动闭合的百叶窗，通过控制热交换腔内气体的流通，当热交换腔内的气压对卡板的压力大于压力弹簧对卡板的压力时，卡板向右移动，使热交换腔与滑块内部形成通道，热交换腔内的气体通过与滑块连通的出气孔流向室内，当控制囊对控制块的压力大于与弹簧对控制块的弹力时，控制块旋转使通气孔与热交换腔的通道打开，在热交换腔不断的吸气和排气过程中，从而达到了使室外空气不断流向室内的目的，能够时刻保持室内空气新鲜。
附图说明

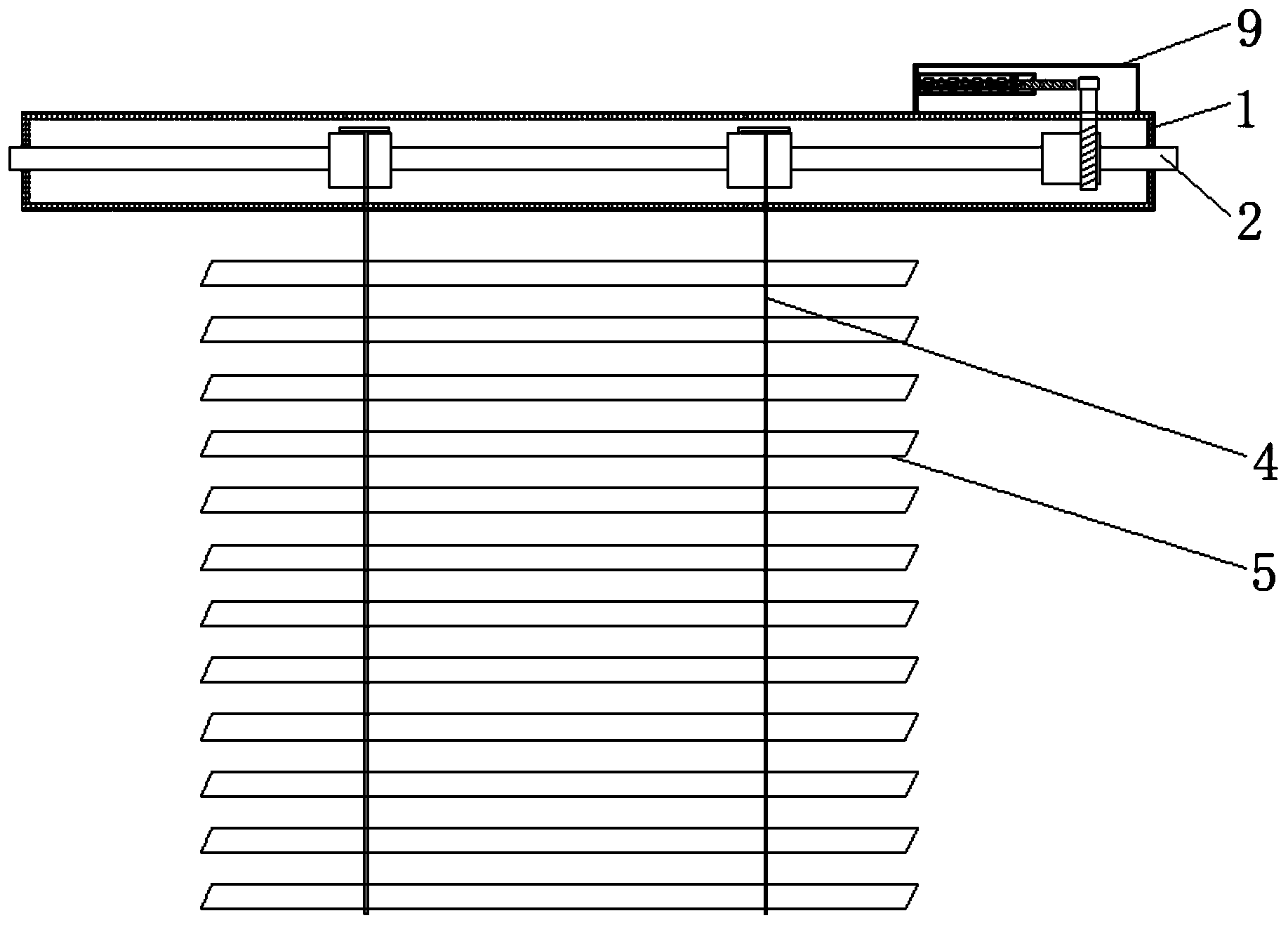

[0019]图1为本发明结构示意图；
[0020]图2为本发明局部结构示意图；
[0021]图3为本发明玻璃管结构示意图；
[0022]图4为本发明受热腔结构示意图；
[0023]图5为本发明通气孔结构示意图；
[0024]图6为本发明滑块与玻璃管右壁接触状态结构示意图；
[0025]图7为本发明滑块结构示意图。
[0026]图中：1、框架；2、调节杆；3、卡块；4、调节绳；5、帘片；6、从动轮；7、螺纹杆；8、传动齿轮；9、玻璃框；10、玻璃管；11、受热腔；12、热交换腔；13、弹性弹簧；14、滑块；15、滑杆；16、触发块；17、通气孔；18、控制块；19、弹簧体；20、膨胀体；21、低沸点液体；22、压力弹簧；23、卡板；24、复位弹簧；25、限位块；26、出气孔；27、控制囊、28、连接管。
具体实施方式
[0027]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0028]请参阅图1-7，一种受到强烈阳光照射下能够自动闭合的百叶窗，包括框架1，框架1的内部活动连接有调节杆2，调节杆2的外侧固定连接有卡块3和从动轮6，卡块3的外侧安装有调节绳4，调节绳4的底部安装有帘片5，从动轮6的外侧啮合有螺纹杆7，螺纹杆7的顶部固定连接有传动齿轮8，框架1的顶部固定连接有玻璃框9，玻璃框9的内左壁固定连接有玻璃管10，玻璃管10的内部固定连接有受热腔11，受热腔11与膨胀体20通过连接管28连接，左侧膨胀体20的左侧固定连有控制囊27。
[0029]两个受热腔11之间固定连接有热交换腔12，热交换腔12的内部固定连接有弹性弹簧13，玻璃管10的右侧滑动连接有滑杆15，滑杆15与传动齿轮8处于同一水平位置，滑杆15的右侧设置有齿牙，齿牙与传动齿轮8相适配，滑杆15的左侧固定连接有滑块14，滑块14的左侧与受热腔11固定连接，滑块14的右开设有限位孔，限位孔与触发块16相适配，玻璃管10的内右壁固定连接有触发块16，玻璃管10的左侧开设有通气孔17，通气孔17与滑块14内部形成通路。
[0030]通气孔17的右侧活动连接有控制块18，控制块18的右侧固定连接有弹簧体19，弹簧体19的右侧与受热腔11固定连接，热交换腔12的内部固定连接有膨胀体20，膨胀体20的内部设置有低沸点液体21，滑块14的内右壁固定连接有压力弹簧22，压力弹簧22的左侧固定连接有卡板23，滑块14的内壁固定连接有复位弹簧24，复位弹簧24远离滑块14的一侧固定连接有限位块25，限位块25靠近卡板23的一侧设置有凸块，凸块位于卡板23的右侧，滑杆15的内部开设有出气孔26。
[0031]在工作时，膨胀体20的内腔设置有低沸点液体21，低沸点液体21在阳光的照射下受热蒸发，膨胀体20内的气压增加，使通过连接管28与膨胀体20连通的热交换腔12膨胀，同时，膨胀体20的内腔与热交换腔12内的空气形成热交换，使热交换腔12内的气体受热膨胀，热交换腔12内气压升高，受热腔11膨胀的过程中带动弹性弹簧13拉伸，并使受热腔11与热交换腔12的组合体向右延伸，受热腔11与热交换腔12的组合体向右延伸的过程中带动滑块14和滑杆15向右滑动，当外界阳光达到一定强度后，滑杆15移动至滑杆15右侧的齿牙与传动齿轮8接触啮合，使滑杆15带动传动齿轮8旋转，传动齿轮8旋转带动螺纹杆7旋转，螺纹杆7旋转带动从动轮6旋转，从动轮6带动调节杆2旋转，调节杆2带动卡块3旋转，卡块3带动调节绳4向上移动，调节绳4向上使帘片5逐渐闭合，当滑块14滑动到与玻璃管10内右壁接触时，帘片5完全闭合，从而达到了在受到强烈的阳光照射的情况下自动闭合帘片5。
[0032]滑块14与玻璃管10内右壁接触时，触发块16与限位块25接触，同时，限位块25向远离卡板23的一侧滑动，使限位块25上的凸块与卡板23的右侧脱离接触，随着热交换腔12内的气压进一步的升高，当热交换腔12内的气压对卡板23的压力大于压力弹簧22对卡板23的压力时，卡板23向右移动，使热交换腔12与滑块14内部形成通道，热交换腔12内的气体通过与滑块14连通的出气孔26流向室内，热交换腔12内的空气流出后，热交换腔12内的气压减小，当热交换腔12内的气压对卡板23的压力小于压力弹簧22对卡板23的压力时，卡板23向左移动，使热交换腔12与滑块14内部的通道关闭。
[0033]在热交换腔12将气体排入到室内后，由于热交换腔12内的气体减少，热交换腔12内气体与膨胀体20内蒸发的气体的热交换减少，使膨胀体20内的压力进一步升高，同时控制囊27内的压力进一步升高，当控制囊27对控制块18的压力大于与弹簧对控制块18的弹力时，控制块18旋转使通气孔17与热交换腔12的通道打开，使外界气体与热交换腔12内气体交换，使热交换腔12内的气体温度降低，此时，膨胀体20与热交换腔12内较低的气体进行热交换，热交换速率加快，使膨胀体20内的气压降低，控制囊27对控制块18的压力小于弹簧对控制块18的压力后通气孔17与热交换腔12的通道关闭，随着热交换腔12内气压的升高，热交换腔12内的气体又通过出气孔26释放，通过热交换腔12不断的吸气和排气，从而达到了使室外空气不断流向室内的目的，能够时刻保持室内空气新鲜。
[0034]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
