本发明提供一种草原畜牧放羊用的害虫吸引捕捉箱，包括箱体，固定柱和分隔条，所述箱体底部突出箱体边缘并向下贴附有护垫，且护垫的左端和右端底部均固定连接有连接板；所述箱体顶部固定密封安装有顶盖。本发明止回板的设置，通过箱体前端和后端侧壁上由上至下依次安装有的三个横向排列的相互平行的止回板为楔体状结构，而由于止回板内端为垂直的结构，使得蝇虫在水平飞行的过程中不容易飞出，而止回板之间的箱体上设置有格栅，且格栅上开设有与托盘左右两端的滑动凸台相适应的滑槽，方便托盘安装在箱体上，又方便托盘安装在箱体上，又能够控制蝇虫进入箱体后的活动空间，迫使蝇虫更容易被强力粘板粘附住。
权利要求
1.一种草原畜牧放羊用的害虫吸引捕捉箱，其特征在于：该草原畜牧放羊用的害虫吸引捕捉箱包括箱体，连接板，转轴，松紧带，连接扣，顶盖，止回板，托盘，挂钩，支撑体，限位杆，护垫，拉簧，引诱剂盛放架，药盘，强力粘板，格栅，纵向松紧绳，定位绳，架槽，固定孔，滑动凸台，提手孔，担体，隔离圈，固定柱和分隔条，所述箱体底部突出箱体边缘并向下贴附有护垫，且护垫的左端和右端底部均固定连接有连接板；所述连接板底部均通过转轴转动连接有松紧带，且两段所述松紧带的末端均固定连接有相互契合的连接扣；所述箱体前端和后端侧壁上由上至下依次安装有三个横向排列的相互平行的止回板；所述箱体顶部固定密封安装有顶盖；所述箱体左端侧壁两端由上至下依次均通过螺栓固定有挂钩，且挂钩的位置与止回板的处于同一水平线上；所述托盘穿过箱体左端侧壁与箱体内部相通，且箱体左端侧壁上滑动连接有三组托盘；所述托盘；所述托盘左端边沿顶部固定连接有四个间隔距离相同的圆筒状支撑体，且支撑体上方通过设置在支撑体内的拉簧固定连接有与托盘宽边等长的限位杆，并且限位杆的两端位于挂钩内；所述托盘顶部沿四周边开设有架槽，且架槽内镶嵌有引诱剂盛放架；所述引诱剂盛放架共有四根横杆，且引诱剂盛放架的每根横杆上均安装有八个间隔距离相等的药盘；所述引诱剂盛放架之间的托盘上铺设有强力粘板。
2.如权利要求1所述草原畜牧放羊用的害虫吸引捕捉箱，其特征在于：所述松紧带由纵向松紧绳和定位绳相互编制构成，从而形成镂空的网格区域。
3.如权利要求1所述草原畜牧放羊用的害虫吸引捕捉箱，其特征在于：所述箱体前端和后端侧壁上由上至下依次安装有的三个横向排列的相互平行的止回板为楔体状结构，且止回板的倾斜面设置在箱体外端，而止回板内端垂直面则与箱体内部相通。
4.如权利要求1或3所述草原畜牧放羊用的害虫吸引捕捉箱，其特征在于：所述止回板之间的箱体上设置有格栅，且格栅上开设有与托盘左右两端的滑动凸台相适应的滑槽，方便托盘安装在箱体上。
5.如权利要求1所述草原畜牧放羊用的害虫吸引捕捉箱，其特征在于：所述引诱剂盛放架中间的设置有两端为内弧的隔离圈，而隔离圈两侧为强力粘板铺设区域。
6.如权利要求1或5所述草原畜牧放羊用的害虫吸引捕捉箱，其特征在于：所述引诱剂盛放架底部上设置有十二个向下凸起的圆柱状固定柱，而固定柱的位置和形状恰好与托盘上的架槽内开设的固定孔相对应。
7.如权利要求1所述草原畜牧放羊用的害虫吸引捕捉箱，其特征在于：所述限位杆中部设置有竖直的圆环状的提手孔，且限位杆中部为圆柱状结构，而支撑体的顶部开设有与限位杆中部的圆柱结构相对应的凹槽，使得限位杆能够通过中部的提手孔将限位杆提起，而限位杆在支撑体内的拉簧的作用下能够回落到支撑体顶部的凹槽中。
8.如权利要求1或7所述草原畜牧放羊用的害虫吸引捕捉箱，其特征在于：所述限位杆的两侧设置有外凸的水平担体，恰好担体能够卡在支撑体顶部和挂钩的顶部。
说明书
一种草原畜牧放羊用的害虫吸引捕捉箱
技术领域
[0001]本发明属于害虫诱捕、畜牧设备技术领域，尤其涉及一种草原畜牧放羊用的害虫吸引捕捉箱。
背景技术
[0002]在草原上进行畜牧放羊的牧民来说，蚊虫对羊只的叮咬也是影响羊只正常觅食和生长的不利因素，因此急需要一种能够防止蚊虫叮咬羊只的装置，而如专利申请号CN201710509528.5一种害虫捕捉器，捕虫器本体中部设有引诱箱，引诱箱两侧均设有侧边箱，引诱箱底部设有虫子存放箱，引诱箱内部一侧壁上设有杀虫剂喷罐，杀虫剂喷罐下方设有喷药管，引诱箱内部底端设有支撑板，支撑板中部设有变色灯，变色灯两侧且位于支撑板上均设有引诱剂，喷药管与支撑板之间且位于引诱箱的内壁上均设有感应器，引诱箱一侧设有若干控制按钮，杀虫剂喷罐内部设有信号接收器，通过在引诱箱内部设有变色灯，用于通过不同的灯光引诱不同种类的昆虫，有助于对昆虫全面捕捉；在支撑板上设置有引诱剂，用于将昆虫引入到引诱箱中；设有的杀虫剂喷罐和喷药管组合，用于将引诱进来的昆虫杀死，提高捕捉效率。虽然上述专利中的蚊虫捕捉装置需要用到电力，但是在草原畜牧中电力设备极为不便。
[0003]又如专利申请号CN201380064489.2中一种飞行害虫捕捉器，对以果蝇、蚤蝇、尖眼蕈蚊科、蕈蚊、蛾蚋科等小苍蝇类为代表的飞行害虫，可发挥优良的引诱效果。飞行害虫捕捉器使内部的引诱成分挥发到外部而捕捉飞行害虫，且包括：盖部，其形成有将飞行害虫引诱至内部的多个引诱口；以及托盘部，其收纳含有引诱成分的药剂部，并且积存从多个引诱口侵入到内部的飞行害虫，多个引诱口的一半以上具有彼此不同的形状。
[0004]本发明人发现，上述专利中的捕捉器虽然采用了引诱剂进行捕捉，但是更换不便，而且对于诱捕的害虫清理也极为不便，此外对于羊只畜牧使用时，需要捆绑在羊身上，上述发明造型不便于进行捆绑。
[0005]于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种草原畜牧放羊用的害虫吸引捕捉箱，以期达到更具有更加实用价值性的目的。
发明内容
[0006]为了解决上述技术问题，本发明提供一种草原畜牧放羊用的害虫吸引捕捉箱，以解决现有电力类捕捉器不方便羊只畜牧使用，使用引诱剂进行捕捉时，但是更换不便，对于诱捕的害虫的清理也极为不便的问题。
[0007]本发明草原畜牧放羊用的害虫吸引捕捉箱的目的与功效，由以下具体技术手段所达成：
[0008]一种草原畜牧放羊用的害虫吸引捕捉箱，包括箱体，连接板，转轴，松紧带，连接扣，顶盖，止回板，托盘，挂钩，支撑体，限位杆，护垫，拉簧，引诱剂盛放架，药盘，强力粘板，格栅，纵向松紧绳，定位绳，架槽，固定孔，滑动凸台，提手孔，担体，隔离圈，固定柱和分隔条，所述箱体底部突出箱体边缘并向下贴附有护垫，且护垫的左端和右端底部均固定连接有连接板；所述连接板底部均通过转轴转动连接有松紧带，且两段所述松紧带的末端均固定连接有相互契合的连接扣；所述箱体前端和后端侧壁上由上至下依次安装有三个横向排列的相互平行的止回板；所述箱体顶部固定密封安装有顶盖；所述箱体左端侧壁两端由上至下依次均通过螺栓固定有挂钩，且挂钩的位置与止回板的处于同一水平线上；所述托盘穿过箱体左端侧壁与箱体内部相通，且箱体左端侧壁上滑动连接有三组托盘；所述托盘；所述托盘左端边沿顶部固定连接有四个间隔距离相同的圆筒状支撑体，且支撑体上方通过设置在支撑体内的拉簧固定连接有与托盘宽边等长的限位杆，并且限位杆的两端位于挂钩内；所述托盘顶部沿四周边开设有架槽，且架槽内镶嵌有引诱剂盛放架；所述引诱剂盛放架共有四根横杆，且引诱剂盛放架的每根横杆上均安装有八个间隔距离相等的药盘；所述引诱剂盛放架之间的托盘上铺设有强力粘板。
[0009]进一步的，所述松紧带由纵向松紧绳和定位绳相互编制构成，从而形成镂空的网格区域。
[0010]进一步的，所述箱体前端和后端侧壁上由上至下依次安装有的三个横向排列的相互平行的止回板为楔体状结构，且止回板的倾斜面设置在箱体外端，而止回板内端垂直面则与箱体内部相通。
[0011]进一步的，所述止回板之间的箱体上设置有格栅，且格栅上开设有与托盘左右两端的滑动凸台相适应的滑槽，方便托盘安装在箱体上。
[0012]进一步的，所述引诱剂盛放架中间的设置有两端为内弧的隔离圈，而隔离圈两侧为强力粘板铺设区域。
[0013]进一步的，所述引诱剂盛放架底部上设置有十二个向下凸起的圆柱状固定柱，而固定柱的位置和形状恰好与托盘上的架槽内开设的固定孔相对应。
[0014]进一步的，所述限位杆中部设置有竖直的圆环状的提手孔，且限位杆中部为圆柱状结构，而支撑体的顶部开设有与限位杆中部的圆柱结构相对应的凹槽，使得限位杆能够通过中部的提手孔将限位杆提起，而限位杆在支撑体内的拉簧的作用下能够回落到支撑体顶部的凹槽中。
[0015]进一步的，所述限位杆的两侧设置有外凸的水平担体，恰好担体能够卡在支撑体顶部和挂钩的顶部。
[0016]与现有技术相比，本发明具有如下有益效果：
[0017]止回板的设置，通过箱体前端和后端侧壁上由上至下依次安装有的三个横向排列的相互平行的止回板为楔体状结构，且止回板的倾斜面设置在箱体外端，而止回板内端垂直面则与箱体内部相通，使得蝇虫能够在引诱剂的气味引导下沿止回板的倾斜面进入到箱体中，而由于止回板内端为垂直的结构，使得蝇虫在水平飞行的过程中不容易飞出，而止回板之间的箱体上设置有格栅，且格栅上开设有与托盘左右两端的滑动凸台相适应的滑槽，方便托盘安装在箱体上，又方便托盘安装在箱体上，又能够控制蝇虫进入箱体后的活动空间，迫使蝇虫更容易被强力粘板粘附住。
[0018]托盘和引诱剂盛放架的设置，通过托盘顶部沿四周边开设有架槽，且架槽内镶嵌有引诱剂盛放架，而引诱剂盛放架共有四根横杆，且引诱剂盛放架的每根横杆上均安装有八个间隔距离相等的药盘，引诱剂盛放架之间的托盘上铺设有强力粘板，其中引诱剂盛放架中间的设置有两端为内弧的隔离圈，而隔离圈两侧为强力粘板铺设区域，方便引诱剂盛放架在更换时的取放，防止强力粘板粘附到手上，从而造成更换不便，引诱剂盛放架底部上设置有十二个向下凸起的圆柱状固定柱，而固定柱的位置和形状恰好与托盘上的架槽内开设的固定孔相对应，方便引诱剂盛放架快速安装在托盘上，从而使得引诱剂盛放架能够在使用时在箱体内能够保持高度的稳定性，从而使得托盘内的引诱剂能够通过两侧的止回板的空隙向外扩散，从而吸引蚊虫进入到箱体中，而进入到箱体中的蚊虫在托盘上方飞行的过程中，由于难以出去，在休憩的时候将被强力粘板粘附住，从而对羊只附近的蚊虫进行捕捉，减少蚊虫对羊只的啃咬，保障羊只的顺利觅食。
[0019]松紧带和连接扣的设置，通过箱体底部突出箱体边缘并向下贴附有护垫，保障捕捉箱在绑缚在羊只背部上时有不会被箱体搁伤，而连接板底部均通过转轴转动连接有松紧带，且两段所述松紧带的末端均固定连接有相互契合的连接扣，使得箱体可以通过松紧带绑缚在羊只腰肢上，此处既可以充分的吸引蚊虫，又能够保证不影响羊只的觅食。
附图说明

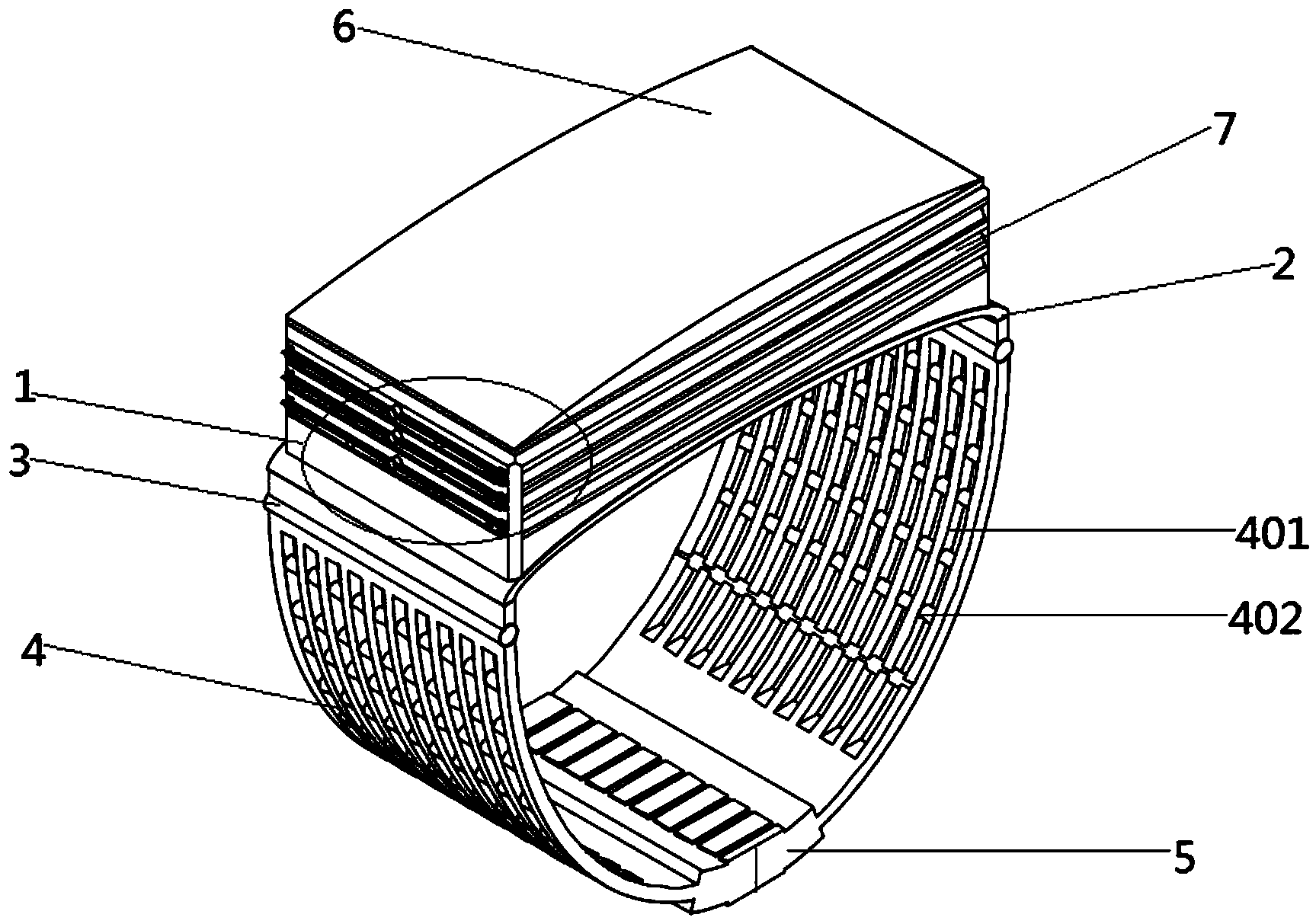

[0020]图1是本发明的左前方轴视结构示意图。
[0021]图2是本发明的图1中放大部分结构示意图。
[0022]图3是本发明的左前下方轴视结构示意图。
[0023]图4是本发明的图3中A放大部分结构示意图。
[0024]图5是本发明的图3中B放大部分结构示意图。
[0025]图6是本发明的无顶盖左前方轴视结构示意图。
[0026]图7是本发明的图6中放大部分结构示意图。
[0027]图8是本发明的托盘拉出状态轴视结构示意图。
[0028]图9是本发明的图8中放大部分结构示意图。
[0029]图10是本发明的托盘部分左前方轴视结构示意图。
[0030]图11是本发明的托盘部分拆分状态结构示意图。
[0031]图12是本发明的图11中放大部分结构示意图。
[0032]图13是本发明的托盘左下方轴视结构示意图。
[0033]图中：1-箱体，2-连接板，3-转轴，4-松紧带，5-连接扣，6-顶盖，7-止回板，8-托盘，9-挂钩，10-支撑体，11-限位杆，12-护垫，13-拉簧，14-引诱剂盛放架，15-药盘，16-强力粘板，101-格栅，401-纵向松紧绳，402-定位绳，801-架槽，802-固定孔，803-滑动凸台，1101-提手孔，1102-担体，1401-隔离圈，1402-固定柱，1601-分隔条。
具体实施方式
[0034]以下结合附图对本发明做进一步描述：
[0035]实施例：
[0036]如附图1至附图13所示：
[0037]本发明提供一种草原畜牧放羊用的害虫吸引捕捉箱，包括箱体1，连接板2，转轴3，松紧带4，连接扣5，顶盖6，止回板7，托盘8，挂钩9，支撑体10，限位杆11，护垫12，拉簧13，引诱剂盛放架14，药盘15，强力粘板16，格栅101，纵向松紧绳401，定位绳402，架槽801，固定孔802，滑动凸台803，提手孔1101，担体1102，隔离圈1401，固定柱1402和分隔条1601，所述箱体1底部突出箱体1边缘并向下贴附有护垫12，且护垫12的左端和右端底部均固定连接有连接板2；所述连接板2底部均通过转轴3转动连接有松紧带4，且两段所述松紧带4的末端均固定连接有相互契合的连接扣5；
[0038]所述箱体1前端和后端侧壁上由上至下依次安装有三个横向排列的相互平行的止回板7；所述箱体1顶部固定密封安装有顶盖6；所述箱体1左端侧壁两端由上至下依次均通过螺栓固定有挂钩9，且挂钩9的位置与止回板7的处于同一水平线上；如图2所示；
[0039]所述托盘8穿过箱体1左端侧壁与箱体1内部相通，且箱体1左端侧壁上滑动连接有三组托盘8；所述托盘8；所述托盘8左端边沿顶部固定连接有四个间隔距离相同的圆筒状支撑体10，且支撑体10上方通过设置在支撑体10内的拉簧13固定连接有与托盘8宽边等长的限位杆11，并且限位杆11的两端位于挂钩9内；所述托盘8顶部沿四周边开设有架槽801，且架槽801内镶嵌有引诱剂盛放架14；
[0040]所述引诱剂盛放架14共有四根横杆，且引诱剂盛放架14的每根横杆上均安装有八个间隔距离相等的药盘15；所述引诱剂盛放架14之间的托盘8上铺设有强力粘板16。
[0041]其中，所述松紧带4由纵向松紧绳401和定位绳402相互编制构成，从而形成镂空的网格区域，在保证松紧带4是束缚性的同时，又能够保证透气性，保障了羊只在夏天的正常生活和觅食，避免羊只产生皮肤病。
[0042]其中，所述箱体1前端和后端侧壁上由上至下依次安装有的三个横向排列的相互平行的止回板7为楔体状结构，且止回板7的倾斜面设置在箱体1外端，而止回板7内端垂直面则与箱体1内部相通，使得蝇虫能够在引诱剂的气味引导下沿止回板7的倾斜面进入到箱体中，而由于止回板7内端为垂直的结构，使得蝇虫在水平飞行的过程中不容易飞出。
[0043]其中，所述止回板7之间的箱体1上设置有格栅101，且格栅101上开设有与托盘8左右两端的滑动凸台803相适应的滑槽，方便托盘8安装在箱体1上，又能够控制蝇虫进入箱体后的活动空间，迫使蝇虫更容易被强力粘板16粘附住。
[0044]其中，所述引诱剂盛放架14中间的设置有两端为内弧的隔离圈1401，而隔离圈1401两侧为强力粘板16铺设区域，方便引诱剂盛放架14在更换时的取放，防止强力粘板16粘附到手上，从而造成更换不便。
[0045]其中，所述引诱剂盛放架14底部上设置有十二个向下凸起的圆柱状固定柱1402，而固定柱1402的位置和形状恰好与托盘8上的架槽801内开设的固定孔802相对应，方便引诱剂盛放架14快速安装在托盘8上，从而使得引诱剂盛放架14能够在使用时在箱体1内能够保持高度的稳定性。
[0046]其中，所述限位杆11中部设置有竖直的圆环状的提手孔1101，且限位杆11中部为圆柱状结构，而支撑体10的顶部开设有与限位杆11中部的圆柱结构相对应的凹槽，使得限位杆11能够通过中部的提手孔1101将限位杆11提起，而限位杆11在支撑体10内的拉簧的作用下能够回落到支撑体10顶部的凹槽中，避免限位杆11脱落出支撑体10。
[0047]其中，所述限位杆11的两侧设置有外凸的水平担体1102，恰好担体1102能够卡在支撑体10顶部和挂钩9的顶部，从而实现辅助固定限位杆11位置的作用，避免在羊只移动过程中脱落。
[0048]本实施例的具体使用方式与作用：
[0049]本发明中，首先，箱体1底部突出箱体1边缘并向下贴附有护垫12，保障捕捉箱在绑缚在羊只背部上时有不会被箱体1搁伤，而连接板2底部均通过转轴3转动连接有松紧带4，且两段所述松紧带4的末端均固定连接有相互契合的连接扣5，使得箱体1可以通过松紧带绑缚在羊只腰肢上，此处既可以充分的吸引蚊虫，又能够保证不影响羊只的觅食，而且箱体1前端和后端侧壁上由上至下依次安装有的三个横向排列的相互平行的止回板7为楔体状结构，且止回板7的倾斜面设置在箱体1外端，而止回板7内端垂直面则与箱体1内部相通，使得蝇虫能够在引诱剂的气味引导下沿止回板7的倾斜面进入到箱体1中，而由于止回板7内端为垂直的结构，使得蝇虫在水平飞行的过程中不容易飞出，而止回板7之间的箱体1上设置有格栅101，且格栅101上开设有与托盘8左右两端的滑动凸台相803适应的滑槽，方便托盘8安装在箱体1上，又方便托盘8安装在箱体1上，又能够控制蝇虫进入箱体1后的活动空间，迫使蝇虫更容易被强力粘板粘附住；
[0050]而托盘8顶部沿四周边开设有架槽801，且架槽801内镶嵌有引诱剂盛放架14，而引诱剂盛放架14共有四根横杆，且引诱剂盛放架14的每根横杆上均安装有八个间隔距离相等的药盘15，引诱剂盛放架14之间的托盘8上铺设有强力粘板16，其中引诱剂盛放架14中间的设置有两端为内弧的隔离圈1401，而隔离圈1401两侧为强力粘板16铺设区域，方便引诱剂盛放架14在更换时的取放，防止强力粘板16粘附到手上，从而造成更换不便，引诱剂盛放架14底部上设置有十二个向下凸起的圆柱状固定柱1402，而固定柱1402的位置和形状恰好与托盘8上的架槽801内开设的固定孔802相对应，方便引诱剂盛放架14快速安装在托盘8上，从而使得引诱剂盛放架14能够在使用时在箱体1内能够保持高度的稳定性，从而使得托盘8内的引诱剂能够通过两侧的止回板7的空隙向外扩散，从而吸引蚊虫进入到箱体1中，而进入到箱体1中的蚊虫在托盘8上方飞行的过程中，由于难以出去，在休憩的时候将被强力粘板16粘附住，从而对羊只附近的蚊虫进行捕捉，减少蚊虫对羊只的啃咬，保障羊只的顺利觅食，并且限位杆11中部设置有竖直的圆环状的提手孔1101，且限位杆11中部为圆柱状结构，而支撑体10的顶部开设有与限位杆11中部的圆柱结构相对应的凹槽，使得限位杆11能够通过中部的提手孔1101将限位杆11提起，而限位杆11在支撑体10内的拉簧的作用下能够回落到支撑体10顶部的凹槽中，避免限位杆11脱落出支撑体10，限位杆11的两侧设置有外凸的水平担体1102，恰好担体1102能够卡在支撑体10顶部和挂钩9的顶部，从而实现辅助固定限位杆11位置的作用，避免在羊只移动过程中脱落，通过以上各种结构相互配合，从而使得本发明更加适用于草原畜牧放羊时用的害虫捕捉箱。
