本发明涉及死鱼打捞装置技术领域，且公开了一种基于运动中重力形变并模拟风车转动的死鱼打捞装置，包括打捞机体，所述打捞机体内壁的顶部和底部均固定连接有滑轨，两组滑轨相靠近的一侧活动连接有定滑轮，两组定滑轮之间固定连接有弧板。本发明解决了打捞的时候打捞单一，附近的死鱼不易进入打捞装置内部，不便于操作的问题。本发明通过设置模拟水平式推拉机构、模拟风车式打捞机构和缓冲机构，通过模拟水平推垃机构工作，使得装置可以水平方向的左右移动，并且模拟风车式打捞机构和缓冲机构可以模拟风车式进行打捞，并且下方可以打捞水面上的死鱼，并可以风车式的往复打捞，可以缩短打捞时间，便于操作和使用。
权利要求
1.一种基于运动中重力形变并模拟风车转动的死鱼打捞装置，包括打捞机体(1)，其特征在于：所述打捞机体(1)内壁的顶部和底部均固定连接有滑轨(2)，两组滑轨(2)相靠近的一侧活动连接有定滑轮(3)，两组定滑轮(3)之间固定连接有弧板(4)，弧板(4)的右侧设置有模拟水平式推拉机构(5)，弧板(4)的左侧固定连接有连接杆(6)，连接杆(6)的正面设置有模拟风车式打捞机构(7)，打捞机体(1)的底部固定连接有充气浮床(8)，打捞机体(1)左侧的内壁上和弧板(4)之间设置有缓冲机构(9)。
2.根据权利要求1所述的基于运动中重力形变并模拟风车转动的死鱼打捞装置，其特征在于：所述模拟水平式推拉机构(5)包括固定连接在打捞机体(1)顶部右侧的伺服电机A(501)，伺服电机(501)底部的输出端通过平键固定连接有转轴A(502)，转轴A(502)的底部穿进打捞机体(1)的内部，且转轴A(502)的表面固定连接有转筒(509)，转筒(509)的表面上开设有环形设置的曲面槽口(503)，且曲面槽口(503)的正面活动卡接有转杆A(504)，转杆A(504)的表面上固定连接有连杆A(505)，连杆A(505)的另一端通过转杆B(506)活动连接有推板(507)，推板(507)的左侧固定连接有橡胶板(508)，橡胶板(508)与弧板(4)之间固定连接。
3.根据权利要求2所述的基于运动中重力形变并模拟风车转动的死鱼打捞装置，其特征在于：所述模拟风车式打捞机构(7)包括固定连接在连接杆(6)背面的伺服电机B(701)，伺服电机B(701)正面的输出端通过平键固定连接有转轴B(702)，转轴B(702)的正面穿出连接板(6)并固定连接有风车式转动板(703)，风车式转动板(703)的正面活动连接有转杆C(704)，转杆C(704)的表面上固定连接有六组对称设置的连杆B(705)，连杆B(705)远离转杆C(704)的一端固定连接有承重板(706)，风车式转动板(703)的外侧固定连接有六组对称设置的弧型连接板(707)，且相邻的弧型连接板(707)和承重板(706)之间通过波纹缓冲套(708)固定连接，且称重板(706)背面的中心处活动连接有转杆D(709)，转杆D(709)的背面固定连接有圆形打捞板(710)，转杆D(709)到圆形打捞板(710)顶部和底部的距离比为1:3，且圆形打捞板(710)的正面固定连接有打捞网(711)，打捞网(711)的长度与圆形打捞板(710)的直径相等，打捞网(711)的高度与圆形打捞板(710)的半径相等。
4.根据权利要求3所述的基于运动中重力形变并模拟风车转动的死鱼打捞装置，其特征在于：所述缓冲机构(9)包括与打捞机体(1)左侧的内壁的固定柱(901)，固定柱(901)的右侧开设有圆槽(902)，圆槽(902)的左侧的内壁上固定连接有锥形弹簧(903)，锥形弹簧(903)的右侧固定连接有缓冲柱(904)，缓冲柱(904)的右侧与弧板(4)之间固定连接。
5.根据权利要求3所述的基于运动中重力形变并模拟风车转动的死鱼打捞装置，其特征在于：所述承重板(706)的数量为六个，且位于最下方的承重板(706)的底部与充气浮床(9)之间位于同一水平面。
6.根据权利要求1所述的基于运动中重力形变并模拟风车转动的死鱼打捞装置，其特征在于：所述缓冲机构(9)的数量为两个，且两个缓冲机构(9)之间以弧板(4)左侧水平方向的中线处为对称轴对称设置。
7.根据权利要求3所述的基于运动中重力形变并模拟风车转动的死鱼打捞装置，其特征在于：所述弧型连接板(707)材质为Q275钢，屈服点为275MPa，标准为GB/T700-2006。
8.根据权利要求4所述的基于运动中重力形变并模拟风车转动的死鱼打捞装置，其特征在于：所述伺服电机A(501)和伺服电机B(701)之间均为科尔摩根AKM防水电机，且静态力矩为1－25N-m。
9.根据权利要求3所述的基于运动中重力形变并模拟风车转动的死鱼打捞装置，其特征在于：所述波纹缓冲套(708)为橡胶防尘套。
说明书
基于运动中重力形变并模拟风车转动的死鱼打捞装置
技术领域
[0001]本发明涉及死鱼打捞装置技术领域，特指一种基于运动中重力形变并模拟风车转动的死鱼打捞装置。
背景技术
[0002]由于环境的污染，海洋上经常会有一些漂浮的死鱼，这些死鱼如果不及时处理掉就会造成海洋的污染，而且还会有病毒传播，会造成其它鱼类受到感染所以会需要死鱼打捞装置进行打捞工作。
[0003]中国专利CN107323623A所公开的一种用于死鱼的打捞处理装置，但是在操作中会存在以下缺点：
[0004]1、打捞的时候打捞单一，只能普通的进行打捞死鱼，但是打捞死鱼的数量降低，还需要多次工作，浪费时间，并且提高了大量劳动力；
[0005]2、打捞的时候，不便于调节水平方向的距离，并且附近的死鱼不易进入打捞装置内部，不便于操作，还需要多次工作，浪费时间，并且提高了大量劳动力。
发明内容
[0006](一)解决的技术问题
[0007]针对现有技术的不足，本发明提供了一种基于运动中重力形变并模拟风车转动的死鱼打捞装置，解决了打捞的时候打捞单一，只能普通的进行打捞死鱼，但是打捞死鱼的数量降低，并且打捞的时候，不便于调节水平方向的距离，并且附近的死鱼不易进入打捞装置内部，不便于操作，还需要多次工作，浪费时间，并且提高了大量劳动力的问题。
[0008](二)技术方案
[0009]为实现上述目的，本发明提供如下技术方案：一种基于运动中重力形变并模拟风车转动的死鱼打捞装置，包括打捞机体，所述打捞机体内壁的顶部和底部均固定连接有滑轨，两组滑轨相靠近的一侧活动连接有定滑轮，两组定滑轮之间固定连接有弧板，通过设置滑轨、定滑轮，定滑轮可以在滑轨上水平移动，使得连接杆在移动的时候不会偏移，便于连接杆左右移动，便于进行打捞，可以使得附近的死鱼容易进入打捞装置内部，弧板的右侧设置有模拟水平式推拉机构，弧板的左侧固定连接有连接杆，连接杆的正面设置有模拟风车式打捞机构，打捞机体的底部固定连接有充气浮床，打捞机体左侧的内壁上和弧板之间设置有缓冲机构，通过设置充气浮床，可以漂浮在水面上，并且便于打捞操作，通过设置模拟水平式推拉机构、模拟风车式打捞机构和缓冲机构，通过模拟水平推垃机构工作，使得装置可以水平方向的左右移动，并且模拟风车式打捞机构和缓冲机构可以模拟风车式进行打捞，并且下方可以打捞水面上的死鱼，并可以风车式的往复打捞，可以缩短打捞时间，方便操作减少了劳动力，且方便调节水平方向的距离，便于操作和使用。
[0010]进一步的，所述模拟水平式推拉机构包括固定连接在打捞机体顶部右侧的伺服电机A，伺服电机底部的输出端通过平键固定连接有转轴A，转轴A的底部穿进打捞机体的内部，且转轴A的表面固定连接有转筒，转筒的表面上开设有环形设置的曲面槽口，且曲面槽口的正面活动卡接有转杆A，转杆A的表面上固定连接有连杆A，连杆A的另一端通过转杆B活动连接有推板，推板的左侧固定连接有橡胶板，通过设置橡胶板，橡胶板进行缓冲作用，不会损坏机器，可以进行多次操作，并且便于进行使用，橡胶板与弧板之间固定连接，通过设置模拟水平式推拉机构、伺服电机A、转轴A、曲面槽口、转杆A、连杆A、转杆B、推板、橡胶板，模拟水平推拉机构的伺服电机A工作，使得转轴A旋转，转筒旋转，曲面槽口上的转杆A带动移动，并且可以左右移动，使得拉动的推板可以左右移动，使得弧板通过定滑轮在滑轨上移动，使得连接板上的模拟风车打捞机构可以左右往复运动，并且下方可以打捞水面上的死鱼，使得附近的死鱼容易进入打捞装置内部，缩短打捞时间，并且可以往复打捞。
[0011]进一步的，所述模拟风车式打捞机构包括固定连接在连接杆背面的伺服电机B，伺服电机B正面的输出端通过平键固定连接有转轴B，转轴B的正面穿出连接板并固定连接有风车式转动板，风车式转动板的正面活动连接有转杆C，转杆C的表面上固定连接有六组对称设置的连杆B，连杆B远离转杆C的一端固定连接有承重板，风车式转动板的外侧固定连接有六组对称设置的弧型连接板，且相邻的弧型连接板和承重板之间通过波纹缓冲套固定连接，通过设置转轴C、连杆B、承重板、弧形连接板和波纹缓冲套，风车式转动板在顺时针旋转的时候，使得最右方的承重板受到重力的作用，使得承重板向下移动，使得波纹缓冲套被压缩，便于进行缓冲，同时，使得在打捞网上的死鱼可以轻微震动，便于使用者打捞，且称重板背面的中心处活动连接有转杆D，转杆D的背面固定连接有圆形打捞板，转杆D到圆形打捞板顶部和底部的距离比为1:3，受到重力影响，使得圆形打捞板可以重心向下，并向下保持一致，方便下方的打捞网打捞，且圆形打捞板的正面固定连接有打捞网，打捞网的长度与圆形打捞板的直径相等，打捞网的高度与圆形打捞板的半径相等，通过设置模拟风车式打捞机构、伺服电机B、转轴B、风车式转动板、转轴C、连杆B、承重板、弧型连接板、波纹缓冲套、转杆D、圆形打捞板、打捞网，使得伺服电机B工作，使得转轴B旋转，使得风车式转动板可以旋转，使得下方的打捞网可以以风车式的形式进行打捞，方便快捷，同时可便于往复式打捞，可以缩短打捞时间，方便操作，减少了劳动力，可以打捞水面上的死鱼，不会污染环境。
[0012]进一步的，所述缓冲机构包括与打捞机体左侧的内壁的固定柱，固定柱的右侧开设有圆槽，圆槽的左侧的内壁上固定连接有锥形弹簧，锥形弹簧的右侧固定连接有缓冲柱，缓冲柱的右侧与弧板之间固定连接，通过设置缓冲机构、固定柱、圆槽、锥形弹簧、缓冲柱，缓冲机构筒锥形弹簧的弹性作用，使得缓冲柱可以保证弧板在移动的时候具有缓冲的效果，使得连接杆在移动的时候不会偏移，便于连接杆左右移动，便于进行打捞，可以使得附近的死鱼容易进入打捞装置内部。
[0013]进一步的，所述承重板的数量为六个，且位于最下方的承重板的底部与充气浮床之间位于同一水平面，可以便于打捞操作。
[0014]进一步的，所述缓冲机构的数量为两个，且两个缓冲机构之间以弧板左侧水平方向的中线处为对称轴对称设置。
[0015]进一步的，所述弧型连接板材质为Q275钢，屈服点为275MPa，标准为GB/T700-2006，通过设置弧型连接板，硬力增强，且弧型连接板可以保护承重板，可以多次工作，同时也大大延长了机器的使用寿命。
[0016]进一步的，所述伺服电机A和伺服电机B之间均为科尔摩根AKM防水电机，且静态力矩为1－25N-m，通过采用科尔摩根AKM防水电机，卫生和环保，适用于各种领域，增强的电机寿命。
[0017]进一步的，所述波纹缓冲套为橡胶防尘套，且内用钢圈或PVC支撑片可防尘、水、油、防腐蚀。
[0018]工作原理：使用者操控模拟水平推拉机构的伺服电机A工作，使得转轴A旋转，转筒旋转，曲面槽口上的转杆A带动移动，并且可以左右移动，使得拉动的推板可以左右移动，使得弧板通过定滑轮在滑轨上移动，使得连接板上的模拟风车打捞机构可以左右往复运动，得缓冲柱可以保证弧板在移动的时候具有缓冲的效果，使得连接杆在移动的时候不会偏移，使得附近的死鱼容易进入打捞装置内部，同时，伺服电机B工作，使得转轴B旋转，使得风车式转动板可以旋转，使得下方的打捞网可以以风车式的形式进行打捞，风车式转动板在顺时针旋转的时候，使得最右方的承重板受到重力的作用，使得承重板向下移动，使得波纹缓冲套被压缩，便于进行缓冲，同时，使得在打捞网上的死鱼可以轻微震动，便于使用者打捞。
[0019](三)有益效果
[0020]据上述技术方案所得本发明的有益效果在于：
[0021](1)、本发明通过设置模拟水平式推拉机构、模拟风车式打捞机构和缓冲机构，通过模拟水平推垃机构工作，使得装置可以水平方向的左右移动，并且模拟风车式打捞机构和缓冲机构可以模拟风车式进行打捞，并且下方可以打捞水面上的死鱼，并可以风车式的往复打捞，可以缩短打捞时间，方便操作减少了劳动力，且方便调节水平方向的距离，便于操作和使用。
[0022](2)、本发明通过设置模拟水平式推拉机构、伺服电机A、转轴A、曲面槽口、转杆A、连杆A、转杆B、推板、橡胶板，模拟水平推拉机构的伺服电机A工作，使得转轴A旋转，转筒旋转，曲面槽口上的转杆A带动移动，并且可以左右移动，使得拉动的推板可以左右移动，使得弧板通过定滑轮在滑轨上移动，使得连接板上的模拟风车打捞机构可以左右往复运动，并且下方可以打捞水面上的死鱼，使得附近的死鱼容易进入打捞装置内部，缩短打捞时间，并且可以往复打捞。
[0023](3)、本发明通过设置模拟风车式打捞机构、伺服电机B、转轴B、风车式转动板、转轴C、连杆B、承重板、弧型连接板、波纹缓冲套、转杆D、圆形打捞板、打捞网，使得伺服电机B工作，使得转轴B旋转，使得风车式转动板可以旋转，使得下方的打捞网可以以风车式的形式进行打捞，方便快捷，同时可便于往复式打捞，可以缩短打捞时间，方便操作，减少了劳动力，可以打捞水面上的死鱼，不会污染环境。
[0024](4)、本发明通过设置转轴C、连杆B、承重板、弧形连接板和波纹缓冲套，风车式转动板在顺时针旋转的时候，使得最右方的承重板受到重力的作用，使得承重板向下移动，使得波纹缓冲套被压缩，便于进行缓冲，同时，使得在打捞网上的死鱼可以轻微震动，便于使用者打捞。
[0025](5)、本发明通过设置缓冲机构、固定柱、圆槽、锥形弹簧、缓冲柱，缓冲机构筒锥形弹簧的弹性作用，使得缓冲柱可以保证弧板在移动的时候具有缓冲的效果，使得连接杆在移动的时候不会偏移，便于连接杆左右移动，便于进行打捞，可以使得附近的死鱼容易进入打捞装置内部。
[0026](6)、本发明通过设置滑轨、定滑轮，定滑轮可以在滑轨上水平移动，使得连接杆在移动的时候不会偏移，便于连接杆左右移动，便于进行打捞，可以使得附近的死鱼容易进入打捞装置内部。
[0027](7)、本发明通过设置橡胶板，橡胶板进行缓冲作用，不会损坏机器，可以进行多次操作，并且便于进行使用。
[0028](8)、本发明通过设置充气浮床，可以漂浮在水面上，并且便于打捞操作。
[0029](9)、本发明通过设置弧型连接板，硬力增强，且弧型连接板可以保护承重板，可以多次工作，同时也大大延长了机器的使用寿命。
[0030](10)、本发明通过设置波纹缓冲套，内用钢圈或PVC支撑片可防尘、水、油、防腐蚀，可以防止多次工作，同时也大大延长了机器的使用寿命。
附图说明
[0031]为了更清楚地说明本发明实施例中的技术方案，下面将对实施例技术描述中所需要的附图作简单地介绍。

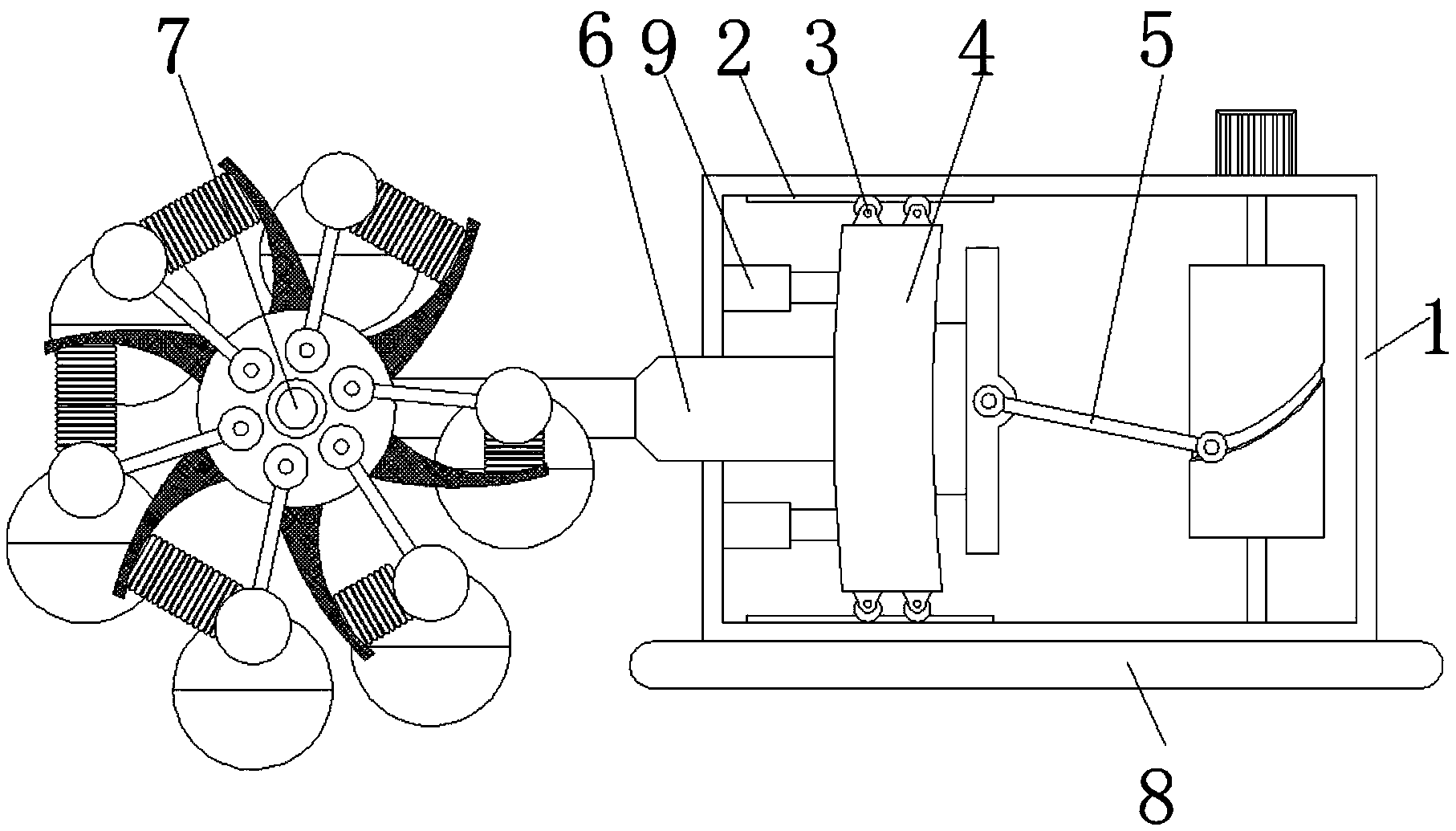

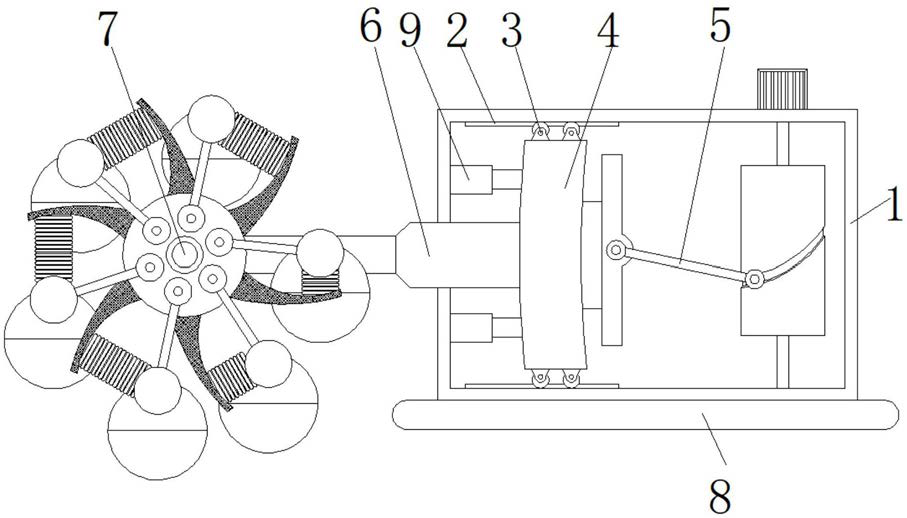

[0032]图1为本发明结构示意图；
[0033]图2为本发明模拟水平式推拉机构的结构示意图；
[0034]图3为本发明模拟风车式打捞机构的正面结构示意图；
[0035]图4为本发明模拟风车式打捞机构的反面结构示意图；

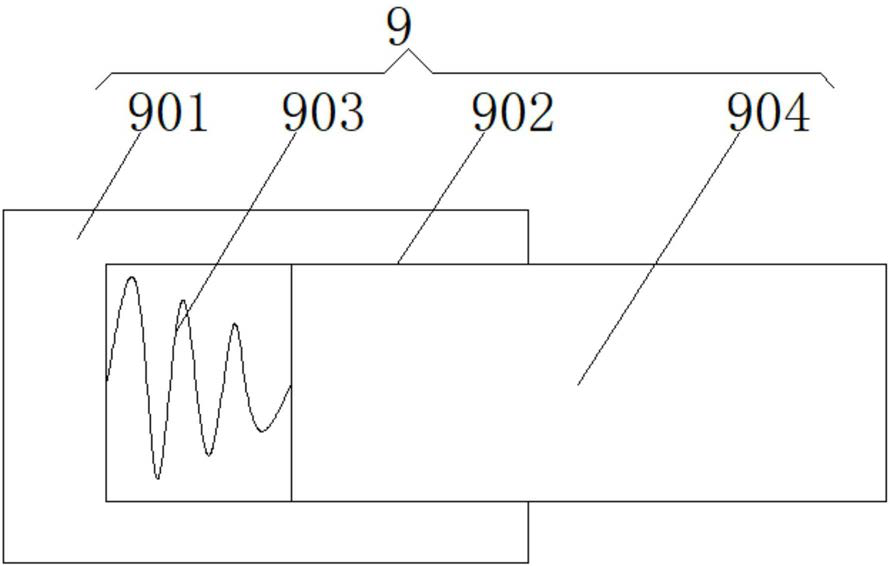

[0036]图5为本发明缓冲机构结构示意图；
[0037]图中：1打捞机体、2滑轨、3定滑轮、4弧板、5模拟水平式推拉机构、501伺服电机A、502转轴A、503曲面槽口、504转杆A、505连杆A、506转杆B、507推板、508橡胶板、509转筒、6连接杆、7模拟风车式打捞机构、701伺服电机B、702转轴B、703风车式转动板、704转轴C、705连杆B、706承重板、707弧型连接板、708波纹缓冲套、709转杆D、710圆形打捞板、711打捞网、8充气浮床、9缓冲机构、901固定柱、902圆槽、903锥形弹簧、904缓冲柱。
具体实施方式
[0038]下面结合附图，对本发明作详细的说明。
[0039]为了使本发明的目的、技术方案及优点更加清楚明白，以下结合附图及实施例，对本发明进行进一步详细说明。应当理解，此处所描述的具体实施例仅仅用以解释本发明，并不用于限定本发明。
[0040]实施例一：
[0041]如图1所示，本发明提供一种技术方案：一种基于运动中重力形变并模拟风车转动的死鱼打捞装置，包括打捞机体1，打捞机体1内壁的顶部和底部均固定连接有滑轨2，两组滑轨2相靠近的一侧活动连接有定滑轮3，两组定滑轮3之间固定连接有弧板4，本发明通过设置滑轨2、定滑轮3，定滑轮3可以在滑轨2上水平移动，使得连接杆6在移动的时候不会偏移，便于连接杆6左右移动，便于进行打捞，可以使得附近的死鱼容易进入打捞装置内部，弧板4的右侧设置有模拟水平式推拉机构5，弧板4的左侧固定连接有连接杆6，连接杆6的正面设置有模拟风车式打捞机构7，打捞机体1的底部固定连接有充气浮床8，打捞机体1左侧的内壁上和弧板4之间设置有缓冲机构9，缓冲机构9的数量为两个，且两个缓冲机构9之间以弧板4左侧水平方向的中线处为对称轴对称设置，通过设置充气浮床8，可以漂浮在水面上，并且便于打捞操作，通过设置模拟水平式推拉机构5、模拟风车式打捞机构7和缓冲机构9，通过模拟水平推垃机构5工作，使得装置可以水平方向的左右移动，并且模拟风车式打捞机构7和缓冲机构9可以模拟风车式进行打捞，并且下方可以打捞水面上的死鱼，并可以风车式的往复打捞，可以缩短打捞时间，方便操作减少了劳动力，且方便调节水平方向的距离，便于操作和使用。
[0042]实施例二：
[0043]如图1-2所示，在实施例一的基础上，本发明提供一种技术方案：模拟水平式推拉机构5包括固定连接在打捞机体1顶部右侧的伺服电机A501，伺服电机A501为科尔摩根AKM防水电机，且静态力矩为1－25N-m，通过采用科尔摩根AKM防水电机，卫生和环保，适用于各种领域，增强的电机寿命，伺服电机501底部的输出端通过平键固定连接有转轴A502，转轴A502的底部穿进打捞机体1的内部，且转轴A502的表面固定连接有转筒509，转筒509的表面上开设有环形设置的曲面槽口503，且曲面槽口503的正面活动卡接有转杆A504，转杆A504的表面上固定连接有连杆A505，连杆A505的另一端通过转杆B506活动连接有推板507，推板507的左侧固定连接有橡胶板508，通过设置橡胶板508，橡胶板508进行缓冲作用，不会损坏机器，可以进行多次操作，并且便于进行使用，橡胶板508与弧板4之间固定连接，通过设置模拟水平式推拉机构5、伺服电机A501、转轴A502、曲面槽口503、转杆A504、连杆A505、转杆B506、推板507、橡胶板508，模拟水平推拉机构5的伺服电机A501工作，使得转轴A502旋转，转筒509旋转，曲面槽口503上的转杆A504带动移动，并且可以左右移动，使得拉动的推板507可以左右移动，使得弧板4通过定滑轮3在滑轨2上移动，使得连接板6上的模拟风车打捞机构7可以左右往复运动，并且下方可以打捞水面上的死鱼，使得附近的死鱼容易进入打捞装置内部，缩短打捞时间，并且可以往复打捞。
[0044]实施例三：
[0045]如图1-4所示，在实施例一、实施例二的基础上，本发明提供一种技术方案：模拟风车式打捞机构7包括固定连接在连接杆6背面的伺服电机B701，伺服电机B701为科尔摩根AKM防水电机，且静态力矩为1－25N-m，通过采用科尔摩根AKM防水电机，卫生和环保，适用于各种领域，增强的电机寿命，伺服电机B701正面的输出端通过平键固定连接有转轴B702，转轴B702的正面穿出连接板6并固定连接有风车式转动板703，风车式转动板703的正面活动连接有转杆C704，转杆C704的表面上固定连接有六组对称设置的连杆B705，连杆B705远离转杆C704的一端固定连接有承重板706，承重板706的数量为六个，且位于最下方的承重板706的底部与充气浮床9之间位于同一水平面，可以便于打捞操作，风车式转动板703的外侧固定连接有六组对称设置的弧型连接板707，弧型连接板707材质为Q275钢，屈服点为275MPa，标准为GB/T700-2006，通过设置弧型连接板707，硬力增强，且弧型连接板707可以保护承重板706，可以多次工作，同时也大大延长了机器的使用寿命，且相邻的弧型连接板707和承重板706之间通过波纹缓冲套708固定连接，波纹缓冲套708为橡胶防尘套，且内用钢圈或PVC支撑片可防尘、水、油、防腐蚀，通过设置转轴C704、连杆B705、承重板706、弧形连接板707和波纹缓冲套708，风车式转动板703在顺时针旋转的时候，使得最右方的承重板706受到重力的作用，使得承重板706向下移动，使得波纹缓冲套708被压缩，便于进行缓冲，同时，使得在打捞网711上的死鱼可以轻微震动，便于使用者打捞，且称重板706背面的中心处活动连接有转杆D709，转杆D709的背面固定连接有圆形打捞板710，转杆D709到圆形打捞板710顶部和底部的距离比为1:3，受到重力影响，使得圆形打捞板710可以重心向下，并向下保持一致，方便下方的打捞网711打捞，且圆形打捞板710的正面固定连接有打捞网711，打捞网711的长度与圆形打捞板710的直径相等，打捞网711的高度与圆形打捞板710的半径相等，通过设置模拟风车式打捞机构7、伺服电机B701、转轴B702、风车式转动板703、转轴C704、连杆B705、承重板706、弧型连接板707、波纹缓冲套7080、转杆D709、圆形打捞板710、打捞网711，使得伺服电机B701工作，使得转轴B702旋转，使得风车式转动板703可以旋转，使得下方的打捞网711可以以风车式的形式进行打捞，方便快捷，同时可便于往复式打捞，可以缩短打捞时间，方便操作，减少了劳动力，可以打捞水面上的死鱼，不会污染环境。
[0046]实施例四：
[0047]如图1-5所示，在实施例一、实施例二、实施例三的基础上，本发明提供一种技术方案：缓冲机构9包括与打捞机体1左侧的内壁的固定柱901，固定柱901的右侧开设有圆槽902，圆槽902的左侧的内壁上固定连接有锥形弹簧903，锥形弹簧903的右侧固定连接有缓冲柱904，缓冲柱904的右侧与弧板4之间固定连接，通过设置缓冲机构9、固定柱901、圆槽902、锥形弹簧903、缓冲柱904，缓冲机构9通过锥形弹簧903的弹性作用，使得缓冲柱901可以保证弧板4在移动的时候具有缓冲的效果，使得连接杆6在移动的时候不会偏移，便于连接杆6左右移动，便于进行打捞，可以使得附近的死鱼容易进入打捞装置内部。
[0048]该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
[0049]使用方法：使用者操控模拟水平推拉机构5的伺服电机A501工作，使得转轴A502旋转，转筒509旋转，曲面槽口503上的转杆A504带动移动，并且可以左右移动，使得拉动的推板507可以左右移动，使得弧板4通过定滑轮3在滑轨2上移动，使得连接板6上的模拟风车打捞机构7可以左右往复运动，得缓冲柱901可以保证弧板4在移动的时候具有缓冲的效果，使得连接杆6在移动的时候不会偏移，使得附近的死鱼容易进入打捞装置内部，同时，伺服电机B701工作，使得转轴B702旋转，使得风车式转动板703可以旋转，使得下方的打捞网711可以以风车式的形式进行打捞，风车式转动板703在顺时针旋转的时候，使得最右方的承重板706受到重力的作用，使得承重板706向下移动，使得波纹缓冲套708被压缩，便于进行缓冲，同时，使得在打捞网711上的死鱼可以轻微震动，便于使用者打捞。
[0050]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
[0051]以上显示和描述了本发明的基本原理、主要特征和优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中的描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
