本发明提供一种环保的防虫驱蚊纱窗结构，包括窗框，固定中框，纱网，电热驱蚊器，隐形驱蚊灯，挡板；所述固定中框共有两层，且固定中框两层中间夹取并固定纱网；所述窗框内侧底端边框上安装有电池仓；所述窗框外侧两侧边框上设有凹槽，且凹槽内安装有电热驱蚊器；所述窗框外侧底端边框上安装有隐形驱蚊灯；所述窗框两侧边框边缘通过转轴连接并安装有挡板；所述注液槽安装在窗框内侧顶端及两侧上端部分边框上，且注液槽与电热驱蚊器相连通。电热驱蚊器的设置，解决了现有的纱窗对体积小于纱窗网格的蚊子或其他飞虫的隔离防护效果几乎。
权利要求
1.一种环保的防虫驱蚊纱窗结构，其特征在于：该环保的防虫驱蚊纱窗结构包括窗框(1)，固定中框(2)，纱网(3)，电池仓(4)，电热驱蚊器(5)，隐形驱蚊灯(6)，挡板(7)，橡胶吸附卡扣(8)和注液槽(9)；所述窗框(1)内部通过卡扣安装并固定有固定中框(2)；所述固定中框(2)共有两层，且固定中框(2)两层中间夹取并固定纱网(3)；所述窗框(1)内侧底端边框上安装有电池仓(4)；所述窗框(1)外侧两侧边框上设有凹槽，且凹槽内安装有电热驱蚊器(5)；所述窗框(1)外侧底端边框上安装有隐形驱蚊灯(6)；所述窗框(1)两侧边框边缘通过转轴连接并安装有挡板(7)；所述注液槽(9)安装在窗框(1)内侧顶端及两侧上端部分边框上，且注液槽(9)与电热驱蚊器(5)相连通；所述橡胶吸附卡扣(8)为独立部件，且橡胶吸附卡扣(8)与挡板(7)相互连接并固定。
2.如权利要求1所述环保的防虫驱蚊纱窗结构，其特征在于：所述窗框(1)的边缘厚度为4.5cm；所述电池仓(4)各自可容纳一枚cr2450纽扣电池，且电池仓(4)通过导线连接电热驱蚊器(5)和隐形驱蚊灯(6)。
3.如权利要求1所述环保的防虫驱蚊纱窗结构，其特征在于：所述固定中框(2)的内部四角为圆角；所述固定中框(2)两部分之间通过上下左右四枚圆形卡扣(201)相互连接，且纱网(3)对应固定中框(2)圆形卡扣(201)的位置开设有固定孔(301)，且固定孔(301)的口径与圆形卡扣(201)的口径相一致。
4.如权利要求1所述环保的防虫驱蚊纱窗结构，其特征在于：所述纱网(3)采用透明塑料线材，且纱网(3)线材内部中空。
5.如权利要求1所述环保的防虫驱蚊纱窗结构，其特征在于：所述电热驱蚊器(5)采用液体电热蚊香，且电热驱蚊器(5)内置加热芯(501)和加热瓶，且加热芯(501)长度等于窗框(1)长度的四分之一；所述电热驱蚊器(5)对应纱网(3)位置设有开口，且开口数量和位置与纱网(3)横网的数量保持1：5的关系。
6.如权利要求1所述环保的防虫驱蚊纱窗结构，其特征在于：所述隐形驱蚊灯(6)采用条型LED驱蚊灯，且隐形驱蚊灯(6)长度等于窗框(1)内框长度；所述隐形驱蚊灯(6)顶端安装有一层玻璃透镜(601)，且玻璃透镜(601)的焦点投射在纱网(3)正中心。
7.如权利要求1所述环保的防虫驱蚊纱窗结构，其特征在于：所述挡板(7)末端安装有橡胶阻尼层(701)，且挡板(7)上下两端安装有磁片；所述挡板(7)可通过转轴旋转300°；所述橡胶吸附卡扣(8)底端安装有真空吸盘。且橡胶吸附卡扣(8)侧边安装有磁片；所述挡板(7)的磁片与橡胶吸附卡扣(8)的磁片大小形状相同，极性相反。
8.如权利要求1所述环保的防虫驱蚊纱窗结构，其特征在于：所述注液槽(9)开口处带有密封盖，且注液槽(9)呈“冖”型；所述注液槽(9)顶端开有注液口，且开口下方安装有凸起的接水槽(901)。
说明书
一种环保的防虫驱蚊纱窗结构
技术领域
[0001]本发明属于纱窗结构技术领域，更具体地说，特别涉及一种环保的防虫驱蚊纱窗结构。
背景技术
[0002]纱窗指的是挡住蚊蝇虫的网，主要作用是“防蚊”，比以前多了更多的花样，出了隐形纱窗和可拆卸纱窗，不再像以前那样费力地将纱窗拆上拆下了，固定纱窗---固定纱窗其实就是我们从小家里用的老式纱窗，四边框中间纱。它的优点就是结实耐用，不少老房子也依然使用这类纱窗，还是得到不少老用户的追捧的，市场上也依然有这类纱窗出售，它的缺点也就是从外型看有些老旧，不太适合那些新楼盘，冬天不用时则要把它卸下来，采光效果也不太好，市场上这种纱窗较多，并不属于主流产品，有些过时，但价格适中，而且依仗它结实的结构也受到某些消费者的喜爱。
[0003]基于上述，本发明人发现，现有的纱窗对体积小于纱窗网格的蚊子或其他飞虫的隔离防护效果几乎为零，并且纱窗与窗户之间容易产生缝隙，使蚊子容易进入到室内。
[0004]于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种环保的防虫驱蚊纱窗结构，以期达到更具有更加实用价值性的目的。
发明内容
[0005]为了解决上述技术问题，本发明提供一种环保的防虫驱蚊纱窗结构，以解决现有的纱窗对体积小于纱窗网格的蚊子或其他飞虫的隔离防护效果几乎为零，并且纱窗与窗户之间容易产生缝隙，使蚊子容易进入到室内的问题。
[0006]本发明环保的防虫驱蚊纱窗结构的目的与功效，由以下具体技术手段所达成：
[0007]一种环保的防虫驱蚊纱窗结构，包括窗框，固定中框，纱网，电池仓，电热驱蚊器，隐形驱蚊灯，挡板，橡胶吸附卡扣和注液槽；所述窗框内部通过卡扣安装并固定有固定中框；所述固定中框共有两层，且固定中框两层中间夹取并固定纱网；所述窗框内侧底端边框上安装有电池仓；所述窗框外侧两侧边框上设有凹槽，且凹槽内安装有电热驱蚊器；所述窗框外侧底端边框上安装有隐形驱蚊灯；所述窗框两侧边框边缘通过转轴连接并安装有挡板；所述注液槽安装在窗框内侧顶端及两侧上端部分边框上，且注液槽与电热驱蚊器相连通；所述橡胶吸附卡扣为独立部件，且橡胶吸附卡扣与挡板相互连接并固定。
[0008]进一步的，所述窗框的边缘厚度为4.5cm；所述电池仓各自可容纳一枚cr2450纽扣电池，且电池仓通过导线连接电热驱蚊器和隐形驱蚊灯。
[0009]进一步的，所述固定中框的内部四角为圆角；所述固定中框两部分之间通过上下左右四枚圆形卡扣相互连接，且纱网对应固定中框圆形卡扣的位置开设有固定孔，且固定孔的口径与圆形卡扣的口径相一致。
[0010]进一步的，所述纱网采用透明塑料线材，且纱网线材内部中空。
[0011]进一步的，所述电热驱蚊器采用液体电热蚊香，且电热驱蚊器内置加热芯和加热瓶，且加热芯长度等于窗框长度的四分之一；所述电热驱蚊器对应纱网位置设有开口，且开口数量和位置与纱网横网的数量保持1：5的关系。
[0012]进一步的，所述隐形驱蚊灯采用条型LED驱蚊灯，且隐形驱蚊灯长度等于窗框内框长度；所述隐形驱蚊灯顶端安装有一层玻璃透镜，且玻璃透镜的焦点投射在纱网正中心。
[0013]进一步的，所述挡板末端安装有橡胶阻尼层，且挡板上下两端安装有磁片；所述挡板可通过转轴旋转300°；所述橡胶吸附卡扣底端安装有真空吸盘。且橡胶吸附卡扣侧边安装有磁片；所述挡板的磁片与橡胶吸附卡扣的磁片大小形状相同，极性相反。
[0014]进一步的，所述注液槽开口处带有密封盖，且注液槽呈“冖”型；所述注液槽顶端开有注液口，且开口下方安装有凸起的接水槽。
[0015]与现有技术相比，本发明具有如下有益效果：
[0016]电热驱蚊器的设置，解决了现有的纱窗对体积小于纱窗网格的蚊子或其他飞虫的隔离防护效果几乎为零，并且纱窗与窗户之间容易产生缝隙，使蚊子容易进入到室内的问题，通过电热驱蚊器，可以使用化学方式进行驱蚊杀蚊，有效的在纱窗前面形成一层隔离区，并且电热驱蚊器开口与纱网对应的设计，使电热驱蚊器更方便的沿纱网进行散播，从而使电热驱蚊器对纱窗的覆盖更加全面。
[0017]隐形驱蚊灯的设置，解决了现有的纱窗对体积小于纱窗网格的蚊子或其他飞虫的隔离防护效果几乎为零，并且纱窗与窗户之间容易产生缝隙，使蚊子容易进入到室内的问题，通过隐形驱蚊灯，可以使用物理方式进行驱蚊杀蚊，有效结合透明的纱网形成一个立体的驱蚊灯，同时驱蚊灯顶端玻璃透镜焦点投射在纱网正中心的设计，焦点投射在纱网正中心有利于光线从中心向四周散播，使光线分布更加合理均匀，使隐形驱蚊灯的使用效果最大化。
[0018]窗框，电池仓和固定中框的设置，因为驱蚊纱窗的需电元件往往用电功率较小，因此可以使用电力较小的电源进行驱动，通过窗框内部的电池仓对驱蚊纱窗进行供电，使供电方式符合纱窗的使用需求，从而避免了使用有线电源供电造成的不便，并且cr纽扣电池为最常用的几种纽扣电池之一，同时cr纽扣电池体积符合纱窗窗框的使用需求，便于购买和更换；传统的纱窗在纱网破损或因清洗等其他原因进行拆卸时，往往不易拆卸，通过固定中框的设计，使纱网部分与窗框不直接相连接，并且固定中框安装方便简单，便于拆卸和更换，同时在纱网使用时，其四边往往很容易受到磨损而产生裂痕和缝隙，通过固定中框的内部四角为圆角的设计，有效的对纱网四角部分进行保护。
[0019]纱网的设置，不再将纱网作为隔离蚊虫的主要防护手段，而更多的将纱网作为电热驱蚊器和隐形驱蚊灯的一种传播媒介，在纱网前面就形成一道物理和化学相结合的隐形的驱蚊防护网，透明的纱网设计有利于隐形驱蚊灯光线传播，纱网线材内部中空有利于电热驱蚊器产生的烟雾沿纱网线材内部进行传播，纱网的设计，不再将纱网作为隔离蚊虫的主要防护手段，而更多的将纱网作为电热驱蚊器和隐形驱蚊灯的一种传播媒介，在纱网前面就形成一道物理和化学相结合的隐形的驱蚊防护网，同时纱网仍然保留了传统的防护隔离功能。
[0020]挡板和橡胶吸附卡扣的设置，解决了现有的纱窗对体积小于纱窗网格的蚊子或其他飞虫的隔离防护效果几乎为零，并且纱窗与窗户之间容易产生缝隙，使蚊子容易进入到室内的问题，在使用纱窗时，通过挡板对纱窗和普通玻璃窗户之间的缝隙进行密封，橡胶吸附卡扣，通过磁力固定挡板的位置，橡胶阻尼层便于增大挡板的阻尼和密封性，同时橡胶质软，不会对窗户玻璃表面造成损伤。
附图说明

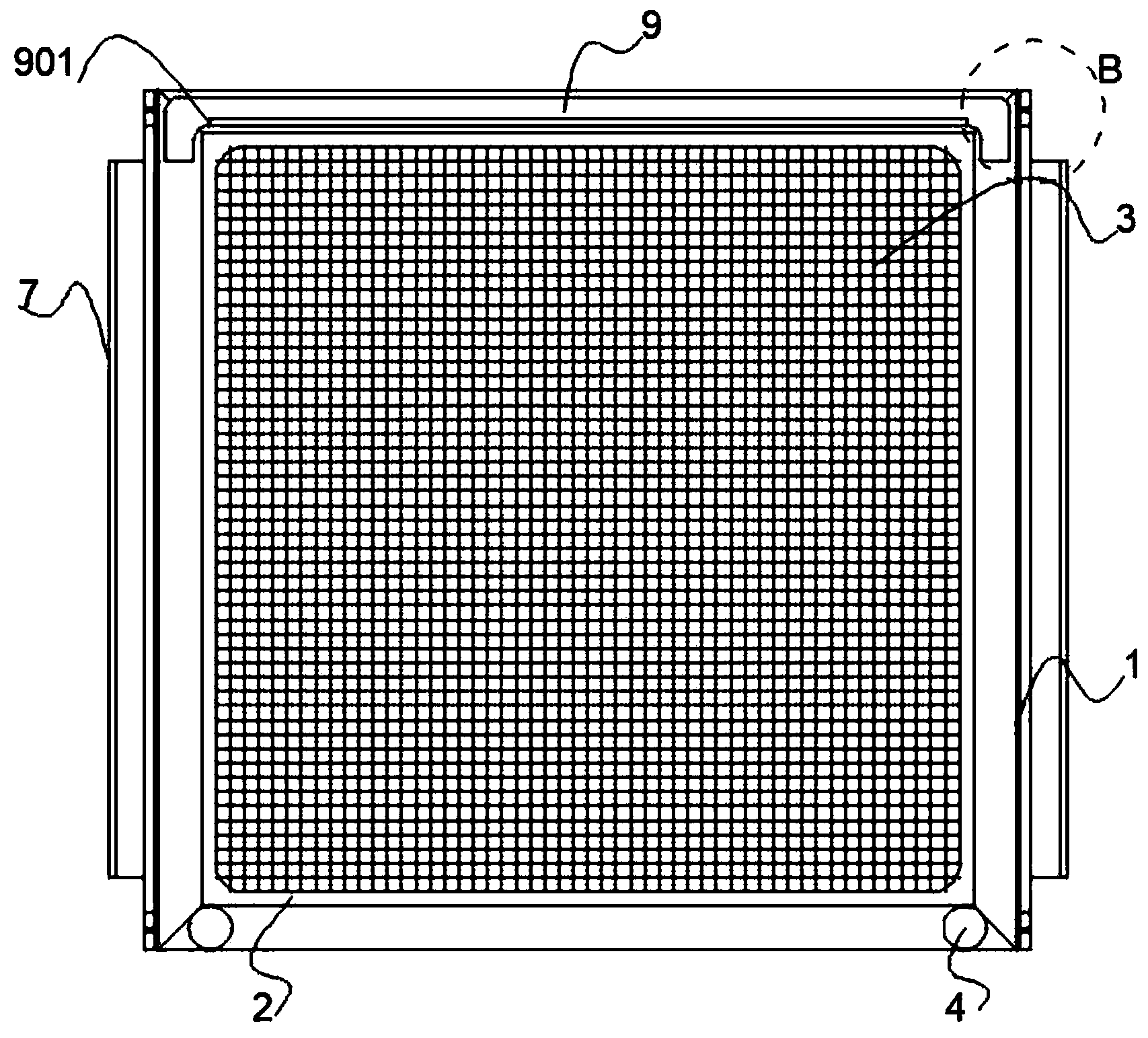

[0021]图1是本发明的内侧主视结构示意图。
[0022]图2是本发明的外侧主视结构示意图。
[0023]图3是本发明的窗框内部结构示意图。
[0024]图4是本发明的固定中框结构示意图。
[0025]图5是本发明的纱网结构示意图。
[0026]图6是本发明的电热驱蚊器结构示意图。
[0027]图7是本发明的隐形驱蚊灯结构示意图。
[0028]图8是本发明的A部分放大及挡板与橡胶吸附卡扣连接结构示意图。
[0029]图9是本发明的B部分放大示意图。
[0030]图中，部件名称与附图编号的对应关系为：
[0031]1-窗框，2-固定中框，3-纱网，4-电池仓，5-电热驱蚊器，6-隐形驱蚊灯，7-挡板，8-橡胶吸附卡扣，9-注液槽，201-圆形卡扣，301-固定孔，501-加热芯，601-玻璃透镜，701-橡胶阻尼层，901-接水槽。
具体实施方式
[0032]下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
[0033]在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
[0034]在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0035]实施例：
[0036]如附图1至附图9所示：
[0037]本发明提供一种环保的防虫驱蚊纱窗结构，包括窗框1，固定中框2，纱网3，电池仓4，电热驱蚊器5，隐形驱蚊灯6，挡板7，橡胶吸附卡扣8和注液槽9；所述窗框1内部通过卡扣安装并固定有固定中框2；所述固定中框2共有两层，且固定中框2两层中间夹取并固定纱网3；所述窗框1内侧底端边框上安装有电池仓4；所述窗框1外侧两侧边框上设有凹槽，且凹槽内安装有电热驱蚊器5；所述窗框1外侧底端边框上安装有隐形驱蚊灯6；所述窗框1两侧边框边缘通过转轴连接并安装有挡板7；所述注液槽9安装在窗框1内侧顶端及两侧上端部分边框上，且注液槽9与电热驱蚊器5相连通；所述橡胶吸附卡扣8为独立部件，且橡胶吸附卡扣8与挡板7相互连接并固定。
[0038]其中，所述窗框1的边缘厚度为4.5cm；所述电池仓4各自可容纳一枚cr2450纽扣电池，且电池仓4通过导线连接电热驱蚊器5和隐形驱蚊灯6，因为驱蚊纱窗的需电元件往往用电功率较小，因此可以使用电力较小的电源进行驱动，通过窗框1内部的电池仓4对驱蚊纱窗进行供电，使供电方式符合纱窗的使用需求，从而避免了使用有线电源供电造成的不便，并且cr2450纽扣电池为最常用的几种纽扣电池之一，同时cr2450纽扣电池体积符合纱窗窗框的使用需求，便于购买和更换。
[0039]其中，所述固定中框2的内部四角为圆角；所述固定中框2两部分之间通过上下左右四枚圆形卡扣201相互连接，且纱网3对应固定中框2圆形卡扣201的位置开设有固定孔301，且固定孔301的口径与圆形卡扣201的口径相一致，传统的纱窗在纱网破损或因清洗等其他原因进行拆卸时，往往不易拆卸，通过固定中框2的设计，使纱网3部分与窗框1不直接相连接，并且固定中框2安装方便简单，便于拆卸和更换，同时在纱网使用时，其四边往往很容易受到磨损而产生裂痕和缝隙，通过固定中框2的内部四角为圆角的设计，有效的对纱网3四角部分进行保护。
[0040]其中，所述纱网3采用透明塑料线材，且纱网3线材内部中空，透明的纱网3设计有利于隐形驱蚊灯6光线传播，纱网3线材内部中空有利于电热驱蚊器5产生的烟雾沿纱网3线材内部进行传播，纱网3的设计，不再将纱网3作为隔离蚊虫的主要防护手段，而更多的将纱网3作为电热驱蚊器5和隐形驱蚊灯6的一种传播媒介，在纱网前面就形成一道物理和化学相结合的隐形的驱蚊防护网，同时纱网3仍然保留了传统的防护隔离功能。
[0041]其中，所述电热驱蚊器5采用液体电热蚊香，且电热驱蚊器5内置加热芯501和加热瓶，且加热芯501长度等于窗框1长度的四分之一；所述电热驱蚊器5对应纱网3位置设有开口，且开口数量和位置与纱网3横网的数量保持1：5的关系，通过电热驱蚊器5，可以使用化学方式进行驱蚊杀蚊，有效的在纱窗前面形成一层隔离区，并且电热驱蚊器5开口与纱网3对应的设计，使电热驱蚊器5更方便的沿纱网3进行散播，从而使电热驱蚊器5对纱窗的覆盖更加全面。
[0042]其中，所述隐形驱蚊灯6采用条型LED驱蚊灯，且隐形驱蚊灯6长度等于窗框1内框长度；所述隐形驱蚊灯6顶端安装有一层玻璃透镜601，且玻璃透镜601的焦点投射在纱网3正中心，通过隐形驱蚊灯6，可以使用物理方式进行驱蚊杀蚊，有效结合透明的纱网3形成一个立体的驱蚊灯，同时驱蚊灯6顶端玻璃透镜601焦点投射在纱网3正中心的设计，焦点投射在纱网3正中心有利于光线从中心向四周散播，使光线分布更加合理均匀，使隐形驱蚊灯6的使用效果最大化。
[0043]其中，所述挡板7末端安装有橡胶阻尼层701，且挡板7上下两端安装有磁片；所述挡板7可通过转轴旋转300°；所述橡胶吸附卡扣8底端安装有真空吸盘。且橡胶吸附卡扣8侧边安装有磁片；所述挡板7的磁片与橡胶吸附卡扣8的磁片大小形状相同，极性相反，在使用纱窗时，通过挡板7对纱窗和普通玻璃窗户之间的缝隙进行密封，橡胶吸附卡扣8，通过磁力固定挡板7的位置，橡胶阻尼层701便于增大挡板7的阻尼和密封性，同时橡胶质软，不会对窗户玻璃表面造成损伤。
[0044]其中，所述注液槽9开口处带有密封盖，且注液槽9呈“冖”型；所述注液槽9顶端开有注液口，且开口下方安装有凸起的接水槽901，通过“冖”型的注液槽9的设计，借助重力作用，使注液槽9内的液体自然的流向电热驱蚊器5的加热瓶，同时注液槽9开口下方安装有凸起的接水槽901的设计，使注液时，液体不会溢出漏在外面，通过注液槽9的设计，可以方便的为电热驱蚊器5补充液体蚊香。
[0045]本实施例的具体使用方式与作用：
[0046]本发明中，使用时，在注液槽9注入液体蚊香，并在电池仓4内插入电池，在需要驱蚊时打开开关，并将挡板7通过磁片与橡胶吸附卡扣8在一侧的窗户相结合，通过橡胶阻尼层701密封纱窗和窗户之间存在的缝隙，透明的纱网3设计有利于隐形驱蚊灯6光线传播，纱网3线材内部中空有利于电热驱蚊器5产生的烟雾沿纱网3线材内部进行传播，纱网3的设计，不再将纱网3作为隔离蚊虫的主要防护手段，而更多的将纱网3作为电热驱蚊器5和隐形驱蚊灯6的一种传播媒介，在纱网前面就形成一道物理和化学相结合的隐形的驱蚊防护网，同时纱网3仍然保留了传统的防护隔离功能，需要拆卸纱窗清洗时，通过固定中框2的圆形卡扣201和纱网3的固定孔301进行拆卸。
