摘要
本发明涉及焊枪技术领域，且公开了一种灵活的自动焊枪，包括焊枪体，所述焊枪体的右侧固定连接有接线柱，接线柱的右侧固定连接有电源线，焊枪体的左侧固定连接有防护罩，防护罩的内部活动连接有加热芯，加热芯的左侧固定连接有烙铁头，焊枪体的外部活动连接有线圈支架，线圈支架的内部固定连接有固定轴，固定轴的外部活动连接有转动轴，转动轴的外部固定连接有侧挡板，焊枪体的外部活动连接有罩盒，焊枪体的外部固定连接有送锡机构，焊枪体的外部固定连接有铜管固定架，通过出锡口和铜管的配合使用，从而达到自动固定锡丝位置，不用手拿锡丝焊接，可以扶持电线，保证电线的稳定，继而保证焊接的效果。
权利要求
1.一种灵活的自动焊枪，包括焊枪体(1)，其特征在于：所述焊枪体(1)的右侧固定连接有接线柱(2)，接线柱(2)的右侧固定连接有电源线(3)，焊枪体(1)的左侧固定连接有防护罩(4)，防护罩(4)的内部活动连接有加热芯(5)，加热芯(5)的左侧固定连接有烙铁头(6)，焊枪体(1)的外部活动连接有线圈支架(7)，线圈支架(7)的内部固定连接有固定轴(8)，固定轴(8)的外部活动连接有转动轴(9)，转动轴(9)的外部固定连接有侧挡板(10)，焊枪体(1)的外部活动连接有罩盒(11)，焊枪体(1)的外部固定连接有送锡机构(12)，焊枪体(1)的外部固定连接有铜管固定架(14)，铜管固定架(14)的内部活动连接有铜管(15)，铜管(15)靠近铜管固定架(14)的一端活动连接有螺母(13)，铜管(15)远离螺母(13)的一端活动连接有出锡口(17)，出锡口(17)的外部活动连接有出锡口固定架(16)；所述送锡机构(12)包括送锡盒(121)，送锡盒(121)的内部固定连接有右滑槽(122)，右滑槽(122)的内部活动连接有排齿盒(123)，排齿盒(123)的内部活动连接有排齿(124)，排齿盒(123)的内部活动连接有弹簧一(125)，排齿盒(123)的底部活动连接有弹簧二(126)，排齿(124)的外部活动连接有齿轮(127)，齿轮(127)的外部固定连接有主送锡轮(128)，送锡盒(121)的内部固定连接有左滑道(129)，左滑道(129)的内部活动连接有滑块(1210)，滑块(1210)的底部活动连接有弹簧三(1211)，左滑道(129)的外部活动连接有挡块(1212)，挡块(1212)的外部固定连接有弹簧四(1213)，左滑道(129)的外部固定连接有限位块(1214)，滑块(1210)的顶部固定连接有连接杆(1215)，连接杆(1215)的顶部固定连接有送锡压板(1216)，送锡盒(121)的内部开设有锡丝通道(1217)，送锡盒(121)的内部活动连接有副送锡轮(1218)。
2.根据权利要求1所述的一种灵活的自动焊枪，其特征在于：所述线圈支架(7)连接在固定轴(8)两侧。
3.根据权利要求1所述的一种灵活的自动焊枪，其特征在于：所述侧挡板(10)有两个，连接在转动轴(9)两端。
4.根据权利要求1所述的一种灵活的自动焊枪，其特征在于：所述罩盒(11)和焊枪体(1)属于可拆卸式连接
5.根据权利要求1所述的一种灵活的自动焊枪，其特征在于：所述弹簧一(125)有两个，连接在排齿盒(123)内部，且和排齿(124)连接。
6.根据权利要求1所述的一种灵活的自动焊枪，其特征在于：所述弹簧二(126)连接在右滑槽(122)内部的底部。
7.根据权利要求1所述的一种灵活的自动焊枪，其特征在于：所述齿轮(127)和主送锡轮(128)都活动连接在送锡盒(121)的内部，且主送锡轮(128)的圆周面开设有弧形凹槽，凹槽内有防滑纹。
8.根据权利要求1所述的一种灵活的自动焊枪，其特征在于：所述弹簧四(1213)和左滑道(129)固定连接，限位块(1214)和挡块(1212)活动连接。
9.根据权利要求1所述的一种灵活的自动焊枪，其特征在于：所述连接杆(1215)有两根，且分别和滑块(1210)与排齿盒(123)连接，顶部和送锡压板(1216)连接。
10.根据权利要求1所述的一种灵活的自动焊枪，其特征在于：所述副送锡轮(1218)的圆周面开设有弧形凹槽，凹槽内右防滑纹，其凹槽尺寸与主送锡轮(128)的弧形凹槽尺寸适配，且副送锡轮(1218)的中心和主送锡轮(128)的中心处于同一垂直线。
说明书
一种灵活的自动焊枪
技术领域
[0001]本发明涉及焊枪技术领域，具体为一种灵活的自动焊枪。
背景技术
[0002]电焊枪是利用焊机的高电流，高电压产生的热量聚集在焊枪终端，熔化焊丝，融化的焊丝渗透到需焊接的部位，冷却后，被焊接的物体牢固的连接成一体，现在电焊枪的使用越来越广泛，尤其在电器设备的生产或和维修过程中，电焊枪往往是必不可少的工具。
[0003]现有市场上面的电焊枪在使用时，往往需要一只手拿电焊枪，另一只手用来拿锡丝，那么电线的稳定性就会受到大大的影响，电焊的效果也会受到影响。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种灵活的自动焊枪，具备自动供应锡丝，且自动送料的优点，解决了手拿锡丝，电线不稳定的问题。
[0006](二)技术方案
[0007]为实现上述自动供应锡丝，且自动送料的目的，本发明提供如下技术方案：一种灵活的自动焊枪，包括焊枪体，所述焊枪体的右侧固定连接有接线柱，接线柱的右侧固定连接有电源线，焊枪体的左侧固定连接有防护罩，防护罩的内部活动连接有加热芯，加热芯的左侧固定连接有烙铁头，焊枪体的外部活动连接有线圈支架，线圈支架的内部固定连接有固定轴，固定轴的外部活动连接有转动轴，转动轴的外部固定连接有侧挡板，焊枪体的外部活动连接有罩盒，焊枪体的外部固定连接有送锡机构，焊枪体的外部固定连接有铜管固定架，铜管固定架的内部活动连接有铜管，铜管靠近铜管固定架的一端活动连接有螺母，铜管远离螺母的一端活动连接有出锡口，出锡口的外部活动连接有出锡口固定架。
[0008]所述送锡机构包括送锡盒，送锡盒的内部固定连接有右滑槽，右滑槽的内部活动连接有排齿盒，排齿盒的内部活动连接有排齿，排齿盒的内部活动连接有弹簧一，排齿盒的底部活动连接有弹簧二，排齿的外部活动连接有齿轮，齿轮的外部固定连接有主送锡轮，送锡盒的内部固定连接有左滑道，左滑道的内部活动连接有滑块，滑块的底部活动连接有弹簧三，左滑道的外部活动连接有挡块，挡块的外部固定连接有弹簧四，左滑道的外部固定连接有限位块，滑块的顶部固定连接有连接杆，连接杆的顶部固定连接有送锡压板，送锡盒的内部开设有锡丝通道，送锡盒的内部活动连接有副送锡轮。
[0009]优选的，所述线圈支架连接在固定轴两侧。
[0010]优选的，所述侧挡板有两个，连接在转动轴两端。
[0011]优选的，所述罩盒和焊枪体属于可拆卸式连接。
[0012]优选的，所述弹簧一有两个，连接在排齿盒内部，且和排齿连接。
[0013]优选的，所述弹簧二连接在右滑槽内部的底部。
[0014]优选的，所述齿轮和主送锡轮都活动连接在送锡盒的内部，且主送锡轮的圆周面开设有弧形凹槽，凹槽内有防滑纹。
[0015]优选的，所述弹簧三和左滑道连接。
[0016]优选的，所述弹簧四和左滑道固定连接，限位块和挡块活动连接。
[0017]优选的，所述连接杆有两根，且分别和滑块与排齿盒连接，顶部和送锡压板连接。
[0018]优选的，所述出锡口固定架和防护罩连接。
[0019]优选的，所述副送锡轮的圆周面开设有弧形凹槽，凹槽内右防滑纹，其凹槽尺寸与主送锡轮的弧形凹槽尺寸适配，且副送锡轮的中心和主送锡轮的中心处于同一垂直线。
[0020](三)有益效果
[0021]与现有技术相比，本发明提供了一种灵活的自动焊枪，具备以下有益效果：
[0022]1、该灵活的自动焊枪，通过烙铁头和加热芯的配合使用，从而达到加热烙铁头，可以融化锡丝，完成对电路的焊接。
[0023]2、该灵活的自动焊枪，通过出锡口和铜管的配合使用，从而达到自动固定锡丝位置，不用手拿锡丝焊接，可以扶持电线，保证电线的稳定，继而保证焊接的效果。
[0024]3、该灵活的自动焊枪，通过送锡压板和主送锡轮的配合使用，从而达到了按压送锡压板，即可通过主送锡轮的转动带动锡丝前进，达到自动送锡的效果。
[0025]4、该灵活的自动焊枪，通过转动轴和侧挡板的配合使用，从而达到了储存锡丝的作用，解决了使用过程中频繁换锡丝的麻烦。
附图说明

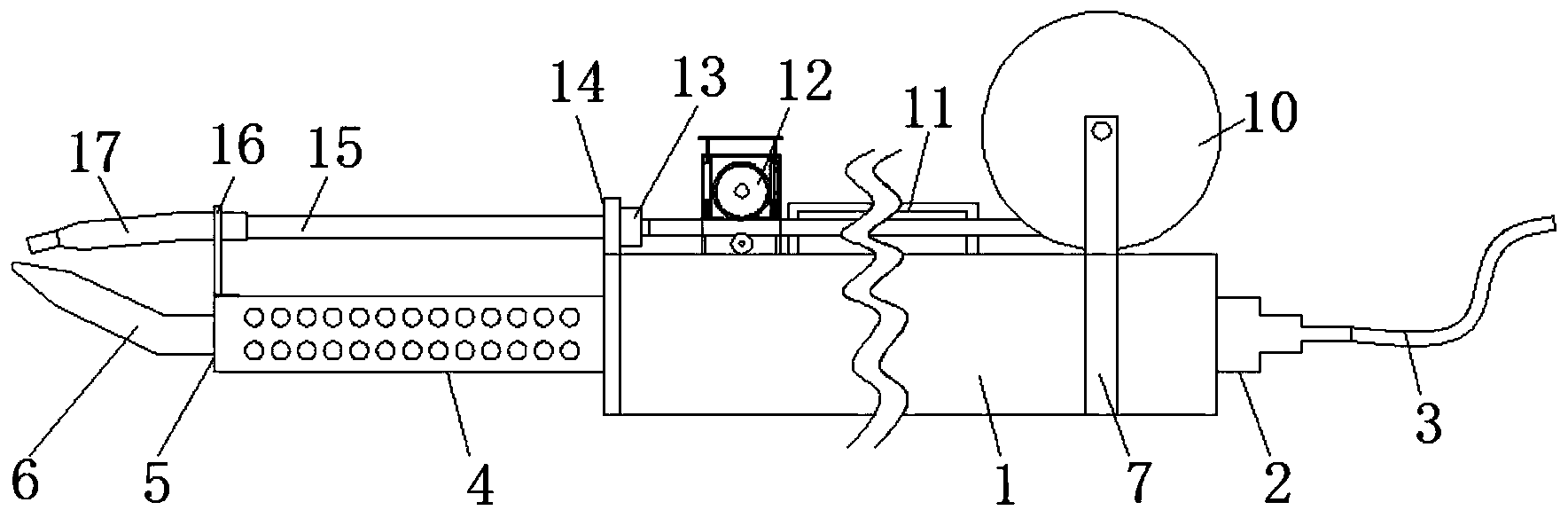

[0026]图1为本发明结构自动焊枪主体示意图；
[0027]图2为本发明结构侧挡板、转动轴和线圈支架连接示意图；
[0028]图3为本发明结构送锡机构主体示意图；
[0029]图4为本发明结构主送锡轮和齿轮正面示意图；
[0030]图5为本发明结构副送锡轮正面示意图。
[0031]图中：1焊枪体、2接线柱、3电源线、4防护罩、5加热芯、6烙铁头、7线圈支架、8固定轴、9转动轴、10侧挡板、11罩盒、12送锡机构、13螺母、14铜管固定架、15铜管、16出锡口固定架、17出锡口、121送锡盒、122右滑槽、123排齿盒、124排齿、125弹簧一、126弹簧二、127齿轮、128主送锡轮、129左滑道、1210滑块、1211弹簧三、1212挡块、1213弹簧四、1214限位块、1215连接杆、1216送锡压板、1217锡丝通道、1218副送锡轮。
具体实施方式
[0032]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0033]请参阅图1-5，一种灵活的自动焊枪，包括焊枪体1，焊枪体1的右侧固定连接有接线柱2，接线柱2的右侧固定连接有电源线3，焊枪体1的左侧固定连接有防护罩4，防护罩4的内部活动连接有加热芯5，加热芯5的左侧固定连接有烙铁头6，通过烙铁头6和加热芯5的配合使用，从而达到加热烙铁头6，可以融化锡丝，完成对电路的焊接，焊枪体1的外部活动连接有线圈支架7，线圈支架7的内部固定连接有固定轴8，线圈支架7连接在固定轴8两侧，固定轴8的外部活动连接有转动轴9，转动轴9的外部固定连接有侧挡板10，侧挡板10有两个，连接在转动轴9两端，通过转动轴9和侧挡板10的配合使用，从而达到了储存锡丝的作用，解决了使用过程中频繁换锡丝的麻烦，焊枪体1的外部活动连接有罩盒11，罩盒11和焊枪体1属于可拆卸式连接，焊枪体1的外部固定连接有送锡机构12，焊枪体1的外部固定连接有铜管固定架14，铜管固定架14的内部活动连接有铜管15，铜管15靠近铜管固定架14的一端活动连接有螺母13，铜管15远离螺母13的一端活动连接有出锡口17，通过出锡口17和铜管15的配合使用，从而达到自动固定锡丝位置，不用手拿锡丝焊接，可以扶持电线，保证电线的稳定，继而保证焊接的效果，出锡口17的外部活动连接有出锡口固定架16。
[0034]送锡机构12包括送锡盒121，送锡盒121的内部固定连接有右滑槽122，右滑槽122的内部活动连接有排齿盒123，排齿盒123的内部活动连接有排齿124，排齿盒123的内部活动连接有弹簧一125，弹簧一125有两个，连接在排齿盒123内部，且和排齿124连接，排齿盒123的底部活动连接有弹簧二126，弹簧二126连接在右滑槽122内部的底部，排齿124的外部活动连接有齿轮127，齿轮127的外部固定连接有主送锡轮128，齿轮127和主送锡轮128都活动连接在送锡盒121的内部，且主送锡轮128的圆周面开设有弧形凹槽，凹槽内有防滑纹。
[0035]送锡盒121的内部固定连接有左滑道129，左滑道129的内部活动连接有滑块1210，滑块1210的底部活动连接有弹簧三1211，左滑道129的外部活动连接有挡块1212，挡块1212的外部固定连接有弹簧四1213，弹簧四1213和左滑道129固定连接，限位块1214和挡块1212活动连接，左滑道129的外部固定连接有限位块1214，滑块1210的顶部固定连接有连接杆1215，连接杆1215有两根，且分别和滑块1210与排齿盒123连接，顶部和送锡压板1216连接，连接杆1215的顶部固定连接有送锡压板1216，通过送锡压板1216和主送锡轮128的配合使用，从而达到了按压送锡压板1216，即可通过主送锡轮128的转动带动锡丝前进，达到自动送锡的效果，送锡盒121的内部开设有锡丝通道1217，送锡盒121的内部活动连接有副送锡轮1218，副送锡轮1218的圆周面开设有弧形凹槽，凹槽内右防滑纹，其凹槽尺寸与主送锡轮128的弧形凹槽尺寸适配，且副送锡轮1218的中心和主送锡轮128的中心处于同一垂直线。
[0036]工作原理：使用焊枪前，可以取下罩盒11，将事先将储存在转动轴9上的锡丝穿过送锡机构12内部的锡丝通道1217，到达铜管15，再从出锡口17出来，操作完成时安装好罩盒11，在使用时，如果需要锡丝，可以按下送锡压板1216，送锡压板1216推动连接杆1215、滑块1210、排齿盒123和排齿124向下移动，排齿124和齿轮127啮合，带动齿轮127顺时针转动，主送锡轮128跟随齿轮127顺时针转动，由于主送锡轮128和副送锡轮1218夹紧锡丝，可以带动锡丝向左移动，通过铜管15从出锡口17伸出，达到自动送锡的效果，又有铜管15和出锡口17支撑锡丝，避免手拿锡丝的麻烦。
[0037]综上所述，该灵活的自动焊枪，通过烙铁头6和加热芯5的配合使用，从而达到加热烙铁头6，可以融化锡丝，完成对电路的焊接，通过出锡口17和铜管15的配合使用，从而达到自动固定锡丝位置，不用手拿锡丝焊接，可以扶持电线，保证电线的稳定，继而保证焊接的效果，通过送锡压板1216和主送锡轮128的配合使用，从而达到了按压送锡压板1216，即可通过主送锡轮128的转动带动锡丝前进，达到自动送锡的效果枪，通过转动轴9和侧挡板10的配合使用，从而达到了储存锡丝的作用，解决了使用过程中频繁换锡丝的麻烦。
[0038]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
