本发明提供一种双面洗刷的成堆鹅卵石表面清理装置，涉及鹅卵石处理设备领域。该双面洗刷的成堆鹅卵石表面清理装置，包括支座洗箱，支座洗箱的侧壁且靠近底侧插入有与其内部连通的排水管，支座洗箱的侧壁焊接有电动伸缩杆，电动伸缩杆的顶部与安装升降盖的底部焊接，支座洗箱的内部设置有洗刷摊平机构，支座洗箱的内壁焊接有与洗刷摊平机构相适配的承托板。该双面洗刷的成堆鹅卵石表面清理装置，水下电机控制水流扇叶旋转，从而带动支座洗箱内部水的翻滚，有助于通过水流的推动将鹅卵石搅动摊平，同时水流可透过鹅卵石之间的缝隙将风分离的污渍分离，避免了洗刷的污渍置于鹅卵石之间不便于将其洗出。

权利要求

1.一种双面洗刷的成堆鹅卵石表面清理装置，包括支座洗箱(1)，其特征在于：所述支座洗箱(1)的侧壁且靠近底侧插入有与其内部连通的排水管(7)，所述支座洗箱(1)的侧壁焊接有电动伸缩杆(2)，所述电动伸缩杆(2)通过导线与外设的控制面板电性连接，所述电动伸缩杆(2)的顶部与安装升降盖(3)的底部焊接，所述支座洗箱(1)的内部设置有洗刷摊平机构(4)，所述支座洗箱(1)的内壁焊接有与洗刷摊平机构(4)相适配的承托板(9)；所述洗刷摊平机构(4)的上方设置有抵压洗刷机构(5)，所述抵压洗刷机构(5)包括与洗刷摊平机构(4)顶部焊接的吊拉杆(501)，所述吊拉杆(501)的顶部贯穿安装升降盖(3)的底部且延伸至安装升降盖(3)的顶部与防脱块(502)的底部焊接，所述安装升降盖(3)的顶部设置有吊提干(504)，所述吊提杆(504)的顶部焊接有防脱块(502)，所述吊提干(504)的底部贯穿安装升降盖(3)的顶部且延伸至安装升降盖(3)的底部与顶侧护壳(3)的顶部焊接，且吊提杆(504)的数量为四个，且数量为四个的吊提杆(504)分别位于顶侧护壳(503)顶部的四角，吊提杆(504)的长度大于吊拉杆(501)的长度，所述吊提杆(504)的外壁套设有抵压弹簧(505)，所述抵压弹簧(505)位于顶侧护壳(503)和安装升降盖(3)之间，所述顶侧护壳(3)的内部安装有驱动电机，驱动电机通过导线与外设的控制面板电性连接，驱动电机的输出轴贯穿顶侧护壳(503)的内壁底部且延伸至顶侧护壳(3)的底部与抵压弧板(506)的顶部焊接，所述抵压弧板(506)的底部粘接有顶侧长毛刷(507)所述抵压弧板(506)的底部且位于顶侧长毛刷(507)之间粘接有摊平橡胶杆(508)。

2.根据权利要求1所述的一种双面洗刷的成堆鹅卵石表面清理装置，其特征在于：所述吊拉杆(501)的数量为四个，且数量为四个的吊拉杆(501)等距分布于洗刷摊平机构(4)的边沿处。

3.根据权利要求1所述的一种双面洗刷的成堆鹅卵石表面清理装置，其特征在于：所述抵压弧板(506)为倒扣的碗状，其内壁顶部上凸拱起。

4.根据权利要求1所述的一种双面洗刷的成堆鹅卵石表面清理装置，其特征在于：所述摊平橡胶杆(508)稀疏的分布于抵压弧板(506)的内壁底部，且摊平橡胶杆(508)的底部处于同一水平线上。

5.根据权利要求1所述的一种双面洗刷的成堆鹅卵石表面清理装置，其特征在于：所述洗刷摊平机构(4)包括与吊拉杆(501)底部焊接的悬空兜环(401)，所述悬空兜环(401)套设于承载环板(402)的外部，所述承载环板(402)的内部开设有通口，且通孔处卡接有铁架网(403)，悬空兜环(401)的顶部且位于铁架网(403)的正下方开设有与其大小相同的伸入口，所述悬空兜环(401)的内部且位于承载环板(402)的外部环绕设置有扭簧(405)，所述扭簧(405)的两端分别与悬空兜环(401)的内壁和承载环板(402)的外壁粘接，承载环板(402)的外壁且位于扭簧(405)的上方环绕设置有与其粘接的齿块(410)，所述齿块(410)的侧部设置有与其相适配的弯折推杆(408)，所述弯折推杆(408)远离齿块(410)的一侧通过合页与固定端杆(407)活动连接，合页的弯转方向为水平向，所述固定端杆(407)靠近齿块(410)的一侧边沿处粘接有推块(409)，且弯折推杆(408)的侧壁开设有与推块(409)相适配的缺口，所述固定端杆(407)远离齿块(410)的一侧与电液推杆(406)的端部焊接，所述电液推杆(406)通过导线与外设的控制面板电性连接，且电液推杆(406)焊接于悬空兜环(401)的内壁。

6.根据权利要求5所述的一种双面洗刷的成堆鹅卵石表面清理装置，其特征在于：所述承载环板(402)的底部设置有环绕其底部的滚珠(404)，所述滚珠(404)的下半部分嵌入悬空兜环(401)的内壁底部，且悬空兜环(401)内壁底部开设有与滚珠(404)相适配的槽孔，滚珠(404)的底部延伸至槽孔的内部与其滑动连接，所述悬空兜环(401)的底部与承托板(9)的顶部接触，且悬空兜环(401)的下方设置有底侧推动机构(6)。

7.根据权利要求7所述的一种双面洗刷的成堆鹅卵石表面清理装置，其特征在于：所述底侧推动机构(6)包括卡接于支座洗箱(1)内壁底部的底侧护壳(601)，所述底侧护壳(601)的内部安装有水下电机，且水下电机通过导线与外设的控制面板电性连接，水下电机的输出轴与驱动旋杆(602)的底部焊接，所述驱动旋杆(602)的顶部贯穿底侧护壳(601)的内壁顶部且延伸至其顶部与旋转辊(603)的底部焊接，所述旋转辊(603)的顶部粘接有底侧长毛刷(604)。

8.根据权利要求7所述的一种双面洗刷的成堆鹅卵石表面清理装置，其特征在于：所述旋转辊(603)的外壁套设有与其粘接的驱动齿轮(605)，所述驱动齿轮(605)的侧壁设置有与其啮合的传动齿轮(606)，所述传动齿轮(606)的内部贯穿有驱动横杆(607)，所述驱动横杆(607)通过其两端设置的固定轴承(608)分别与支座洗箱(1)的内壁两侧活动连接，所述驱动横杆(607)的侧壁焊接有水流扇叶(609)，所述支座洗箱(1)的内壁底侧卡接有电热管(8)，且电热管(8)通过导线与外设的控制面板电性连接。

说明书

一种双面洗刷的成堆鹅卵石表面清理装置

技术领域

[0001]本发明涉及鹅卵石处理设备技术领域，特别的为一种双面洗刷的成堆鹅 卵石表面清理装置。

背景技术

[0002]鹅卵石具有较高的美观价值，在加工利用前需要对其进行表面清理，避 免其表面的青苔和泥沙等影响加工质量，现在一般通过人工方式进行清理， 效率极慢，且耗费的人力物力较多，即使采用了机械清洗，成堆的鹅卵石露 出的表面也不易对其内部清理，使得鹅卵石的清理十分的不便。

发明内容

[0003](一)解决的技术问题

[0004]针对现有技术的不足，本发明提供了一种双面洗刷的成堆鹅卵石表面清 理装置，解决了成堆鹅卵石表面不易清理的问题。

[0005](二)技术方案

[0006]为实现以上目的，本发明通过以下技术方案予以实现：一种双面洗刷的 成堆鹅卵石表面清理装置，包括支座洗箱，所述支座洗箱的侧壁且靠近底侧 插入有与其内部连通的排水管，所述支座洗箱的侧壁焊接有电动伸缩杆，所 述电动伸缩杆通过导线与外设的控制面板电性连接，所述电动伸缩杆的顶部 与安装升降盖的底部焊接，所述支座洗箱的内部设置有洗刷摊平机构，所述 支座洗箱的内壁焊接有与洗刷摊平机构相适配的承托板。

[0007]所述洗刷摊平机构的上方设置有抵压洗刷机构，所述抵压洗刷机构包括 与洗刷摊平机构顶部焊接的吊拉杆，所述吊拉杆的顶部贯穿安装升降盖的底 部且延伸至安装升降盖的顶部与防脱块的底部焊接，所述安装升降盖的顶部 设置有吊提干，所述吊提杆的顶部焊接有防脱块，所述吊提干的底部贯穿安 装升降盖的顶部且延伸至安装升降盖的底部与顶侧护壳的顶部焊接，且吊提 杆的数量为四个，且数量为四个的吊提杆分别位于顶侧护壳顶部的四角，吊 提杆的长度大于吊拉杆的长度，所述吊提杆的外壁套设有抵压弹簧，所述抵 压弹簧位于顶侧护壳和安装升降盖之间，所述顶侧护壳的内部安装有驱动电 机，驱动电机通过导线与外设的控制面板电性连接，驱动电机的输出轴贯穿 顶侧护壳的内壁底部且延伸至顶侧护壳的底部与抵压弧板的顶部焊接，所述 抵压弧板的底部粘接有顶侧长毛刷所述抵压弧板的底部且位于顶侧长毛刷之 间粘接有摊平橡胶杆。

[0008]优选的，所述吊拉杆的数量为四个，且数量为四个的吊拉杆等距分布于 洗刷摊平机构的边沿处。

[0009]优选的，所述抵压弧板为倒扣的碗状，其内壁顶部上凸拱起。

[0010]优选的，所述摊平橡胶杆稀疏的分布于抵压弧板的内壁底部，且摊平橡 胶杆的底部处于同一水平线上。

[0011]优选的，所述洗刷摊平机构包括与吊拉杆底部焊接的悬空兜环，所述悬 空兜环套设于承载环板的外部，所述承载环板的内部开设有通口，且通孔处 卡接有铁架网，悬空兜环的顶部且位于铁架网的正下方开设有与其大小相同 的伸入口，所述悬空兜环的内部且位于承载环板的外部环绕设置有扭簧，所 述扭簧的两端分别与悬空兜环的内壁和承载环板的外壁粘接，承载环板的外 壁且位于扭簧的上方环绕设置有与其粘接的齿块，所述齿块的侧部设置有与 其相适配的弯折推杆，所述弯折推杆远离齿块的一侧通过合页与固定端杆活 动连接，合页的弯转方向为水平向，所述固定端杆靠近齿块的一侧边沿处粘 接有推块，且弯折推杆的侧壁开设有与推块相适配的缺口，所述固定端杆远 离齿块的一侧与电液推杆的端部焊接，所述电液推杆通过导线与外设的控制 面板电性连接，且电液推杆焊接于悬空兜环的内壁。

[0012]优选的，所述承载环板的底部设置有环绕其底部的滚珠，所述滚珠的下 半部分嵌入悬空兜环的内壁底部，且悬空兜环内壁底部开设有与滚珠相适配 的槽孔，滚珠的底部延伸至槽孔的内部与其滑动连接，所述悬空兜环的底部 与承托板的顶部接触，且悬空兜环的下方设置有底侧推动机构。

[0013]优选的，所述底侧推动机构包括卡接于支座洗箱内壁底部的底侧护壳， 所述底侧护壳的内部安装有水下电机，且水下电机通过导线与外设的控制面 板电性连接，水下电机的输出轴与驱动旋杆的底部焊接，所述驱动旋杆的顶 部贯穿底侧护壳的内壁顶部且延伸至其顶部与旋转辊的底部焊接，所述旋转 辊的顶部粘接有底侧长毛刷。

[0014]优选的，所述旋转辊的外壁套设有与其粘接的驱动齿轮，所述驱动齿轮 的侧壁设置有与其啮合的传动齿轮，所述传动齿轮的内部贯穿有驱动横杆， 所述驱动横杆通过其两端设置的固定轴承分别与支座洗箱的内壁两侧活动连 接，所述驱动横杆的侧壁焊接有水流扇叶，所述支座洗箱的内壁底侧卡接有 电热管，且电热管通过导线与外设的控制面板电性连接。

[0015](三)有益效果

[0016]本发明提供了一种双面洗刷的成堆鹅卵石表面清理装置。具备以下有益 效果：

[0017]1、本发明中，该双面洗刷的成堆鹅卵石表面清理装置，设置的抵压弧板 内壁顶部上凸便于将堆积的鹅卵石罩设处理，设置的推平橡胶杆旋转可对堆 积的鹅卵石搅动将其摊开至平整，便于对其进行清理，同时使鹅卵石之间保 持移动的空隙，有助于加速其清理效率，旋转的顶侧长毛刷可对鹅卵石的上 表面进行洗刷。

[0018]2、本发明中，该双面洗刷的成堆鹅卵石表面清理装置，吊拉杆和吊提杆 的设置使该装置未对鹅卵石进行清理时，顶侧长毛刷与洗刷平摊机构分离， 便于将鹅卵石放置于洗刷摊平机构的内部或从中取出，清理时电动伸缩杆的 收缩带动安装升降盖的下降，洗刷摊平机构与承托板接触静止，抵压弧板继 续下降伸入洗刷摊平机构的内部即可对鹅卵石进行清理。

[0019]3、本发明中，该双面洗刷的成堆鹅卵石表面清理装置，由于推块对弯折 推杆的推挤，电液推杆伸长时可通过固定端杆和弯折推杆对齿块进行推动， 使承载环板进行旋转，电液推杆的收缩带动弯折推杆方向运动时，由于弯折 推杆与固定端杆通过合页活动连接，且在固定端杆和弯折推杆靠近推块的一 侧通过弹绳粘接，使其可弯折回复，不对齿块产生推动，有效的保证了承载 环板正反瞬时间旋转对鹅卵石的摊平作用。

[0020]4、本发明中，该双面洗刷的成堆鹅卵石表面清理装置，底侧长毛刷可通 过铁架网插入洗刷摊平机构的底部对鹅卵石的下表面进行清理，使鹅卵石的 全面可受到清理，清理的更加全面，电液推杆的伸缩可通过弯折推杆对齿块 进行推动，促进承载环板的旋转，弯折推杆与齿块分离后承载环板在扭簧的 拉动下反向旋转，以此产生的转动可促进成堆的鹅卵石摊平，有助于保证对 绝大部分鹅卵石进行全面的清理。

[0021]5、本发明中，该双面洗刷的成堆鹅卵石表面清理装置，水下电机通过驱 动旋杆带动旋转辊及其顶部的底侧长毛刷旋转，底侧长毛刷透过铁架网即可 对鹅卵石的下表面进行清理，有效的保证了鹅卵石清理工作的全面性。

[0022]6、本发明中，该双面洗刷的成堆鹅卵石表面清理装置，水下电机通过驱 动旋杆带动驱动齿轮旋转，与其啮合的传动齿轮带动驱动横杆旋转，使其侧 壁焊接的水流扇叶旋转，从而带动支座洗箱内部水的翻滚，有助于通过水流 的推动将鹅卵石搅动摊平，同时水流可透过鹅卵石之间的缝隙将风分离的污 渍分离，避免了洗刷的污渍置于鹅卵石之间不便于将其洗出，设置的电热管 对水加热可对鹅卵石进行水煮，有助于降低鹅卵石表面污渍的附着力，便于 清理。

附图说明

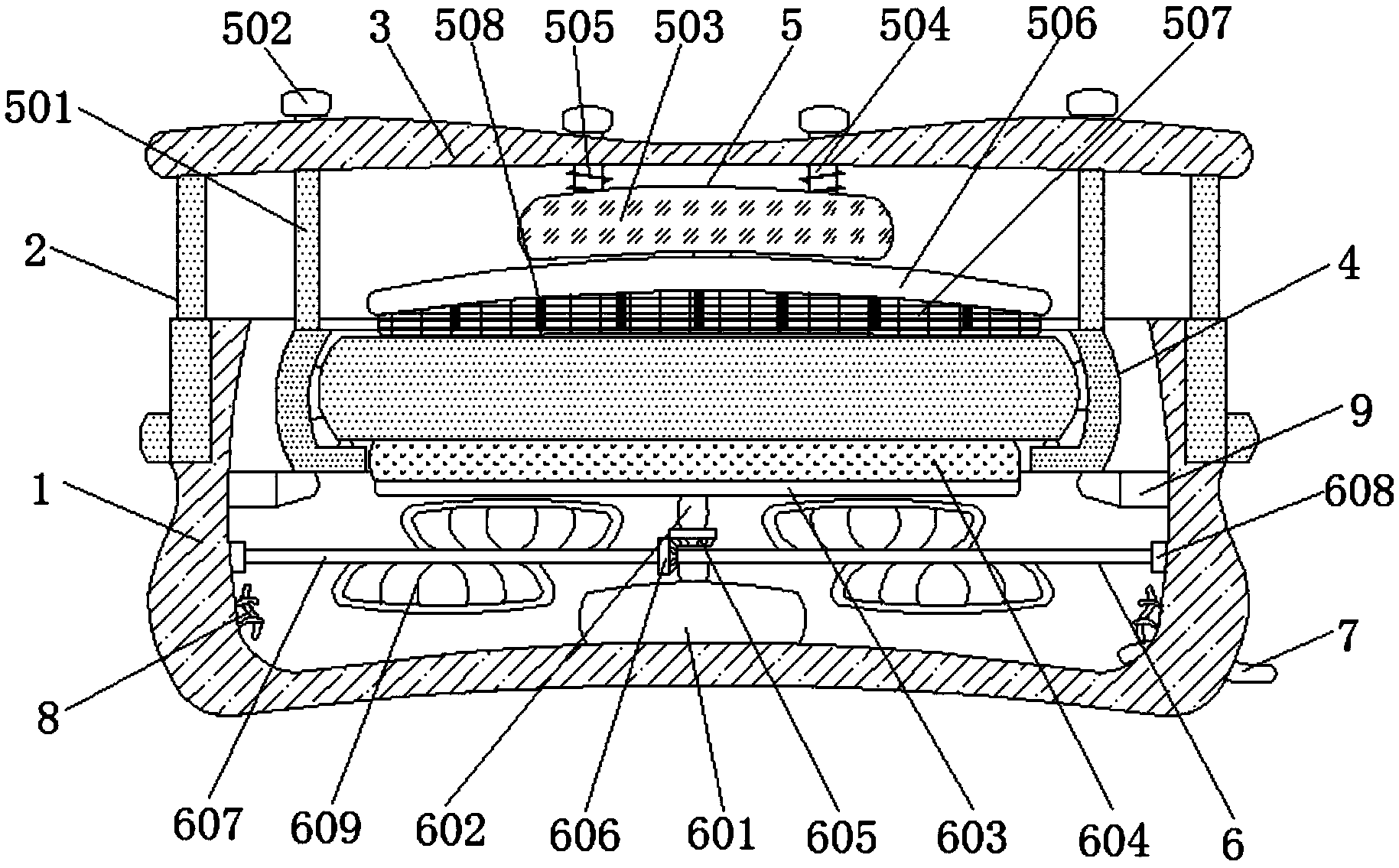

[0023]图1为本发明结构示意图；

[0024]图2为本发明图3中A的结构放大图；

[0025]图3为本发明洗刷摊平机构俯视图；

[0026]图4为本发明洗刷摊平机构示意图。

[0027]图中：1支座洗箱、2电动伸缩杆、3安装升降盖、4洗刷摊平机构、401 悬空兜环、402承载环板、403铁架网、404滚珠、405扭簧、406电液推杆、 407固定端杆、408弯折推杆、409推块、410齿块、5抵压洗刷机构、501吊 拉杆、502防脱块、503顶侧护壳、504吊提杆、505抵压弹簧、506抵压弧板、 507顶侧长毛刷、508摊平橡胶杆、6底侧推动机构、601底侧护壳、602驱动 旋杆、603旋转辊、604底侧长毛刷、605驱动齿轮、606传动齿轮、607驱动 横杆、608固定轴承、609水流扇叶、7排水管、8电热管、9承托板。

具体实施方式

[0028]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行 清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而 不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做 出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0029]本发明实施例提供一种双面洗刷的成堆鹅卵石表面清理装置，如图1-4所 示，包括支座洗箱1，支座洗箱1的侧壁且靠近底侧插入有与其内部连通的排 水管7，排水管7便于将污水进行排除，支座洗箱1的侧壁焊接有电动伸缩杆 2，电动伸缩杆2通过导线与外设的控制面板电性连接，电动伸缩杆2的顶部 与安装升降盖3的底部焊接，支座洗箱1的内部设置有洗刷摊平机构4，支座 洗箱1的内壁焊接有与洗刷摊平机构4相适配的承托板9，承托板9对鹅卵石 洗刷过程中对洗刷摊平机构4起到支撑的作用。

[0030]洗刷摊平机构4的上方设置有抵压洗刷机构5，抵压洗刷机构5包括与洗 刷摊平机构4顶部焊接的吊拉杆501，吊拉杆501的数量为四个，且数量为四 个的吊拉杆501等距分布于洗刷摊平机构4的边沿处，吊拉杆501的顶部贯穿 安装升降盖3的底部且延伸至安装升降盖3的顶部与防脱块502的底部焊接， 安装升降盖3的顶部设置有吊提干504，吊提杆504的顶部焊接有防脱块502， 吊提干504的底部贯穿安装升降盖3的顶部且延伸至安装升降盖3的底部与顶 侧护壳3的顶部焊接，且吊提杆504的数量为四个，且数量为四个的吊提杆 504分别位于顶侧护壳503顶部的四角，吊提杆504的长度大于吊拉杆501的 长度，吊提杆504的外壁套设有抵压弹簧505，抵压弹簧505位于顶侧护壳503 和安装升降盖3之间，顶侧护壳3的内部安装有驱动电机，驱动电机通过导 线与外设的控制面板电性连接，驱动电机的输出轴贯穿顶侧护壳503的内壁底 部且延伸至顶侧护壳3的底部与抵压弧板506的顶部焊接，抵压弧板506为倒 扣的碗状，其内壁顶部上凸拱起，抵压弧板506的底部粘接有顶侧长毛刷507 抵压弧板506的底部且位于顶侧长毛刷507之间粘接有摊平橡胶杆508，摊平 橡胶杆508稀疏的分布于抵压弧板506的内壁底部，且摊平橡胶杆508的底部 处于同一水平线上，设置的抵压弧板506内壁顶部上凸便于将堆积的鹅卵石罩 设处理，设置的推平橡胶杆508旋转可对堆积的鹅卵石搅动将其摊开至平整， 便于对其进行清理，同时使鹅卵石之间保持移动的空隙，有助于加速其清理 效率，旋转的顶侧长毛刷507可对鹅卵石的上表面进行洗刷，吊拉杆501和吊 提杆504的设置使该装置未对鹅卵石进行清理时，顶侧长毛刷507与洗刷平摊 机构4分离，便于将鹅卵石放置于洗刷摊平机构4的内部或从中取出，清理 时电动伸缩杆2的收缩带动安装升降盖3的下降，洗刷摊平机构4与承托板接 触静止，抵压弧板506继续下降伸入洗刷摊平机构4的内部即可对鹅卵石进行 清理。

[0031]洗刷摊平机构4包括与吊拉杆501底部焊接的悬空兜环401，悬空兜环401 套设于承载环板402的外部，承载环板402的内部开设有通口，且通孔处卡接 有铁架网403，悬空兜环401的顶部且位于铁架网403的正下方开设有与其大 小相同的伸入口，悬空兜环401的内部且位于承载环板402的外部环绕设置有 扭簧405，扭簧405的两端分别与悬空兜环401的内壁和承载环板402的外壁 粘接，承载环板402的外壁且位于扭簧405的上方环绕设置有与其粘接的齿块 410，齿块410的侧部设置有与其相适配的弯折推杆408，弯折推杆408远离齿 块410的一侧通过合页与固定端杆407活动连接，合页的弯转方向为水平向， 固定端杆407靠近齿块410的一侧边沿处粘接有推块409，且弯折推杆408的 侧壁开设有与推块409相适配的缺口，固定端杆407远离齿块410的一侧与电 液推杆406的端部焊接，由于推块409对弯折推杆408的推挤，电液推杆406 伸长时可通过固定端杆407和弯折推杆408对齿块410进行推动，使承载环板 402进行旋转，电液推杆406的收缩带动弯折推杆408方向运动时，由于弯折 推杆408与固定端杆407通过合页活动连接，且在固定端杆407和弯折推杆 408靠近推块409的一侧通过弹绳粘接，使其可弯折回复，不对齿块410产生 推动，有效的保证了承载环板402正反瞬时间旋转对鹅卵石的摊平作用，电液 推杆406通过导线与外设的控制面板电性连接，且电液推杆406焊接于悬空兜 环401的内壁，底侧长毛刷604可通过铁架网403插入洗刷摊平机构4的底部 对鹅卵石的下表面进行清理，使鹅卵石的全面可受到清理，清理的更加全面， 电液推杆406的伸缩可通过弯折推杆408对齿块410进行推动，促进承载环板 402的旋转，弯折推杆408与齿块410分离后承载环板402在扭簧405的拉动 下反向旋转，以此产生的转动可促进成堆的鹅卵石摊平，有助于保证对绝大 部分鹅卵石进行全面的清理。

[0032]承载环板402的底部设置有环绕其底部的滚珠404，滚珠404的下半部分 嵌入悬空兜环401的内壁底部，且悬空兜环401内壁底部开设有与滚珠404相 适配的槽孔，滚珠404的底部延伸至槽孔的内部与其滑动连接，悬空兜环401 的底部与承托板9的顶部接触，承载环板402的底部开设有与滚珠404相适配 的滑槽，对其进行限位，滚珠404的设置有效的减小了承载环板402和悬空兜 环401之间的摩擦力，保证且悬空兜环401的下方设置有底侧推动机构6。

[0033]底侧推动机构6包括卡接于支座洗箱1内壁底部的底侧护壳601，底侧护 壳601的内部安装有水下电机，且水下电机通过导线与外设的控制面板电性连 接，水下电机的输出轴与驱动旋杆602的底部焊接，驱动旋杆602的顶部贯穿 底侧护壳601的内壁顶部且延伸至其顶部与旋转辊603的底部焊接，旋转辊 603的顶部粘接有底侧长毛刷604，水下电机通过驱动旋杆602带动旋转辊603 及其顶部的底侧长毛刷604旋转，底侧长毛刷604透过铁架网403即可对鹅卵 石的下表面进行清理，有效的保证了鹅卵石清理工作的全面性，旋转辊603 的外壁套设有与其粘接的驱动齿轮605，驱动齿轮605的侧壁设置有与其啮合 的传动齿轮606，传动齿轮606的内部贯穿有驱动横杆607，驱动横杆607通 过其两端设置的固定轴承608分别与支座洗箱1的内壁两侧活动连接，驱动横 杆607的侧壁焊接有水流扇叶609，支座洗箱1的内壁底侧卡接有电热管8， 且电热管8通过导线与外设的控制面板电性连接，水下电机通过驱动旋杆602 带动驱动齿轮605旋转，与其啮合的传动齿轮606带动驱动横杆607旋转，使 其侧壁焊接的水流扇叶609旋转，从而带动支座洗箱1内部水的翻滚，有助于 通过水流的推动将鹅卵石搅动摊平，同时水流可透过鹅卵石之间的缝隙将风 分离的污渍分离，避免了洗刷的污渍置于鹅卵石之间不便于将其洗出，设置 的电热管8对水加热可对鹅卵石进行水煮，有助于降低鹅卵石表面污渍的附 着力，便于清理。

[0034]本实施方案的特点为，设置的抵压弧板506内壁顶部上凸便于将堆积的鹅 卵石罩设处理，设置的推平橡胶杆508旋转可对堆积的鹅卵石搅动将其摊开至 平整，便于对其进行清理，同时使鹅卵石之间保持移动的空隙，有助于加速 其清理效率，旋转的顶侧长毛刷507可对鹅卵石的上表面进行洗刷，吊拉杆 501和吊提杆504的设置使该装置未对鹅卵石进行清理时，顶侧长毛刷507与 洗刷平摊机构4分离，便于将鹅卵石放置于洗刷摊平机构4的内部或从中取 出，清理时电动伸缩杆2的收缩带动安装升降盖3的下降，洗刷摊平机构4 与承托板接触静止，抵压弧板506继续下降伸入洗刷摊平机构4的内部即可对 鹅卵石进行清理，由于推块409对弯折推杆408的推挤，电液推杆406伸长时 可通过固定端杆407和弯折推杆408对齿块410进行推动，使承载环板402进 行旋转，电液推杆406的收缩带动弯折推杆408方向运动时，由于弯折推杆 408与固定端杆407通过合页活动连接，且在固定端杆407和弯折推杆408靠 近推块409的一侧通过弹绳粘接，使其可弯折回复，不对齿块410产生推动， 有效的保证了承载环板402正反瞬时间旋转对鹅卵石的摊平作用，底侧长毛刷 604可通过铁架网403插入洗刷摊平机构4的底部对鹅卵石的下表面进行清 理，使鹅卵石的全面可受到清理，清理的更加全面，电液推杆406的伸缩可通 过弯折推杆408对齿块410进行推动，促进承载环板402的旋转，弯折推杆 408与齿块410分离后承载环板402在扭簧405的拉动下反向旋转，以此产生 的转动可促进成堆的鹅卵石摊平，有助于保证对绝大部分鹅卵石进行全面的 清理，水下电机通过驱动旋杆602带动驱动齿轮605旋转，与其啮合的传动齿 轮606带动驱动横杆607旋转，使其侧壁焊接的水流扇叶609旋转，从而带动 支座洗箱1内部水的翻滚，有助于通过水流的推动将鹅卵石搅动摊平，同时 水流可透过鹅卵石之间的缝隙将风分离的污渍分离，避免了洗刷的污渍置于 鹅卵石之间不便于将其洗出，设置的电热管8对水加热可对鹅卵石进行水煮， 有助于降低鹅卵石表面污渍的附着力，便于清理。

[0035]该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控 器可为计算机等起到控制的常规已知设备。

[0036]在本实施方案中，整个装置是设置的抵压弧板506内壁顶部上凸便于将堆 积的鹅卵石罩设处理，设置的推平橡胶杆508旋转可对堆积的鹅卵石搅动将其 摊开至平整，便于对其进行清理，同时使鹅卵石之间保持移动的空隙，有助 于加速其清理效率，旋转的顶侧长毛刷507可对鹅卵石的上表面进行洗刷，由 于推块409对弯折推杆408的推挤，电液推杆406伸长时可通过固定端杆407 和弯折推杆408对齿块410进行推动，使承载环板402进行旋转，电液推杆 406的收缩带动弯折推杆408方向运动时，由于弯折推杆408与固定端杆407 通过合页活动连接，且在固定端杆407和弯折推杆408靠近推块409的一侧通 过弹绳粘接，使其可弯折回复，不对齿块410产生推动，有效的保证了承载环 板402正反瞬时间旋转对鹅卵石的摊平作用，底侧长毛刷604可通过铁架网 403插入洗刷摊平机构4的底部对鹅卵石的下表面进行清理，使鹅卵石的全面 可受到清理，清理的更加全面，电液推杆406的伸缩可通过弯折推杆408对齿 块410进行推动，促进承载环板402的旋转，弯折推杆408与齿块410分离后 承载环板402在扭簧405的拉动下反向旋转，以此产生的转动可促进成堆的鹅 卵石摊平，有助于保证对绝大部分鹅卵石进行全面的清理，水下电机通过驱 动旋杆602带动旋转辊603及其顶部的底侧长毛刷604旋转，底侧长毛刷604 透过铁架网403即可对鹅卵石的下表面进行清理，有效的保证了鹅卵石清理工 作的全面性，水下电机通过驱动旋杆602带动驱动齿轮605旋转，与其啮合的 传动齿轮606带动驱动横杆607旋转，使其侧壁焊接的水流扇叶609旋转，从 而带动支座洗箱1内部水的翻滚，有助于通过水流的推动将鹅卵石搅动摊平， 同时水流可透过鹅卵石之间的缝隙将风分离的污渍分离，避免了洗刷的污渍 置于鹅卵石之间不便于将其洗出，设置的电热管8对水加热可对鹅卵石进行 水煮，有助于降低鹅卵石表面污渍的附着力，便于清理。

[0037]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来 将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示 这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、 “包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系 列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明 确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有 的要素。

[0038]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而 言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行 多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限 定。
