详情
摘要
本发明公开了基于物理光学自动清理板状高压电网的杀虫灯，其结构包括：固定底座、重力块、智能杀虫装置、安装挂环、支撑杆，重力块与固定底座相互垂直并且固定安装在固定底座的上表面，从而达到通过平面镜的折射，同时通过凹面镜的聚光和凹透镜镜的散光作用将内部封闭的光源向外输出，同时以活动板代替网状的电网，将光源洒在活动板上，能够有效的防止虫子进入内部和粘合在网上，并且最后通过电动推杆推动伸缩杆来使得活动清理架上下清理杀虫设备，并且通过滚轮的位移能够将降低摩擦带来的阻力，同时以弧形的结构的塑胶刀具贴合着活动板，能够有效的去除粘付的虫子，并且通过弧形面将虫子按一定的轨道进行输出，从而能够更好的清洁杀虫设备。
权利要求
1.基于物理光学自动清理板状高压电网的杀虫灯，其结构包括：固定底座(1)、重力块(2)、智能杀虫装置(3)、安装挂环(4)、支撑杆(5)，所述重力块(2)与固定底座(1)相互垂直并且固定安装在固定底座(1)的上表面，所述支撑杆(5)位于重力块(2)的上端表面两者焊接成一体化结构，其特征在于：所述安装挂环(4)位于支撑杆(5)的上侧端面同时与支撑杆(5)固定连接，所述智能杀虫装置(3)位于安装挂环(4)的下端面两者通过螺纹连接的方式连接在一起。
2.根据权利要求1所述的基于物理光学自动清理板状高压电网的杀虫灯，其特征在于：所述智能杀虫装置(3)设有活动板(31)、活动清理架(32)、电流座(33)、灯泡(34)、置物舱(35)、高压电网(36)、光学反射架(37)，所述活动板(31)位于光学反射架(37)的上侧表面同时与活动板(31)固定连接在一起，所述高压电网(36)位于活动板(31)内部同时与活动板(31)电连接，所述灯泡(34)位于高压电网(36)的内部并且与高压电网(36)活动连接，所述活动清理架(32)位于活动板(31)的外侧表面并且两者采用间隙配合，所述电流座(33)位于灯跑(34)的下侧端并且与灯泡(34)电连接，所述置物舱(35)设于活动清理架(32)的下侧端面两者贯通连接在一起。
3.根据权利要求2所述的基于物理光学自动清理板状高压电网的杀虫灯，其特征在于：所述活动清理架(32)设有固定座(321)、伸缩杆(322)、折合管(323)、异型管(324)、位移座(325)、回形架(326)、刮刀架(327)，所述伸缩杆(322)位于固定座(321)的上侧表面同时与固定座(321)活动连接，所述折合管(323)与伸缩杆(322)相互平行同时嵌入固定座(321)的内部，所述异形管(324)与折合管(323)相互贯通，所述位移座(325)设于伸缩杆(322)的上侧表面并且与伸缩杆(322)固定连接，所述回形架(326)位于位移座(325)的左侧端面两者固定连接，所述刮刀架(327)位于位移座(325)的上侧表面并且与位移座(325)固定连接成一体化结构。
4.根据权利要求3所述的基于物理光学自动清理板状高压电网的杀虫灯，其特征在于：所述刮刀架(327)设有滚轮(3271)、摩擦板(3272)、弧形刀(3273)、锥形块(3274)，所述弧形刀(3273)设于锥形块(3274)的前端表面并且与锥形块(3274)固定连接，所述摩擦板(3272)设于弧形刀(3273)的下方两者机械连接在一起，所述滚轮(3271)通过轴杆固定安装在锥形块(3274)的内部。
5.根据权利要求2所述的基于物理光学自动清理板状高压电网的杀虫灯，其特征在于：所述光学反射架(37)设有凹透镜(371)、挡板(372)、接合架(373)、安装架(374)、凹面镜(375)、玻璃板(376)、平面镜(377)，所述平面镜(377)位于安装架(374)内部的右侧并且与安装架(374)固定连接，所述玻璃板(376)位于安装架(374)的内部同时与安装架(374)契合连接，所述凹面镜(375)与平面镜(377)相互平行并且斜固定安装在安装架(374)的左侧端面，所述接合架(373)设于凹面镜(375)的前端两者固定连接，所述凹透镜(371)与凹面镜(375)相互平行并且固定安装在接合架(375)端面上。
说明书
基于物理光学自动清理板状高压电网的杀虫灯
技术领域
[0001]本发明涉及杀虫装置领域，尤其是涉及到一种基于物理光学自动清理板状高压电网的杀虫灯。
背景技术
[0002]目前杀虫灯以反射诱导的光源然后通过高压的电网对被光源吸引而来的虫子进行击杀，从而达到对虫子进行防治的目的，但是以这样的方式容易导致：
[0003]在进行杀虫工作时，以网状的电网进行捕捉，在虫子被击杀后容易缠绕在电网上难以清除，需要人工进行细心的清理，从而使得设备不能够高效自动化的清理捕捉装置上的残留虫子，并且诱导光源在电网上缠绕较多的虫子时，难以有效的继续发射出较为光亮的光线，从而使得杀虫灯的杀虫效率下降。
发明内容
[0004]针对现有技术的不足，本发明是通过如下的技术方案来实现：基于物理光学自动清理板状高压电网的杀虫灯，其结构包括：固定底座、重力块、智能杀虫装置、安装挂环、支撑杆，所述重力块与固定底座相互垂直并且固定安装在固定底座的上表面，所述支撑杆位于重力块的上端表面两者焊接成一体化结构，所述安装挂环位于支撑杆的上侧端面同时与支撑杆固定连接，所述智能杀虫装置位于安装挂环的下端面两者通过螺纹连接的方式连接在一起，所述固定底座的下端表面设有两两相互平行的支撑杆。
[0005]作为本发明的进一步优化，所述智能杀虫装置设有活动板、活动清理架、电流座、灯泡、置物舱、高压电网、光学反射架，所述活动板位于光学反射架的上侧表面同时与活动板固定连接在一起，所述高压电网位于活动板内部同时与活动板电连接，所述灯泡位于高压电网的内部并且与高压电网活动连接，所述活动清理架位于活动板的外侧表面并且两者采用间隙配合，所述电流座位于灯跑的下侧端并且与灯泡电连接，所述置物舱设于活动清理架的下侧端面两者贯通连接在一起，所述活动板为圆柱型的金属板状结构。
[0006]作为本发明的进一步优化，所述活动清理架设有固定座、伸缩杆、折合管、异型管、位移座、回形架、刮刀架，所述伸缩杆位于固定座的上侧表面同时与固定座活动连接，所述折合管与伸缩杆相互平行同时嵌入固定座的内部，所述异形管与折合管相互贯通，所述位移座设于伸缩杆的上侧表面并且与伸缩杆固定连接，所述回形架位于位移座的左侧端面两者固定连接，所述刮刀架位于位移座的上侧表面并且与位移座固定连接成一体化结构，所述异形管位于上宽下窄的中通管道结构。
[0007]作为本发明的进一步优化，所述刮刀架设有滚轮、摩擦板、弧形刀、锥形块，所述弧形刀设于锥形块的前端表面并且与锥形块固定连接，所述摩擦板设于弧形刀的下方两者机械连接在一起，所述滚轮通过轴杆固定安装在锥形块的内部，所述摩擦板为不接触活动板的凸起型结构。
[0008]作为本发明的进一步优化，所述光学反射架设有凹透镜、挡板、接合架、安装架、凹面镜、玻璃板、平面镜，所述平面镜位于安装架内部的右侧并且与安装架固定连接，所述玻璃板位于安装架的内部同时与安装架契合连接，所述凹面镜与平面镜相互平行并且斜固定安装在安装架的左侧端面，所述接合架设于凹面镜的前端两者固定连接，所述凹透镜与凹面镜相互平行并且固定安装在接合架端面上，所述凹面镜为向内凹动的不能透光的光滑结构。有益效果
[0009]本发明应用于基于物理光学自动清理板状高压电网的杀虫灯，在进行杀虫工作的时候，通过电流座通电使得灯泡通电后产生光亮后，并且高压电网接通电流开始工作，通过导线使得外侧的活动板通电，然后光源通过活动板的密封使得光源向上，同时上方的平面镜的反射，使得光线通过玻璃板进入前方的凹面镜的表面上，并且凹面镜能够将光源聚集，然后在由聚集的光源透过凹透镜的扩散，将光源洒在活动板上，通过昆虫的趋光性来诱捕害虫，同时在害虫受光源吸引过来后，通过高压的电流能够击杀害虫，并且通过电动伸缩杆使得伸缩杆上升，同时通过滚轮在活动板上位移，然后前端的弧形刀能够将粘付在活动板上的害虫挂落，通过回形架的活动限位，使得挂落掉落的害虫通过异型管进入折合管的内部最后掉落在置物舱的内部，完成除虫工作。
[0010]本发明主要通过活动清理架和光学反射架相配合，通过平面镜的折射，同时通过凹面镜的聚光和凹透镜镜的散光作用将内部封闭的光源向外输出，同时以活动板代替网状的电网，将光源洒在活动板上，能够有效的防止虫子进入内部和粘合在网上，并且最后通过电动推杆推动伸缩杆来使得活动清理架上下清理杀虫设备。
[0011]本发明主要通过刮刀架，通过滚轮的位移能够将降低摩擦带来的阻力，同时以弧形的结构的塑胶刀具贴合着活动板，能够有效的去除粘付的虫子，并且通过弧形面将虫子按一定的轨道进行输出，从而能够更好的清洁杀虫设备。
附图说明
[0012]通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

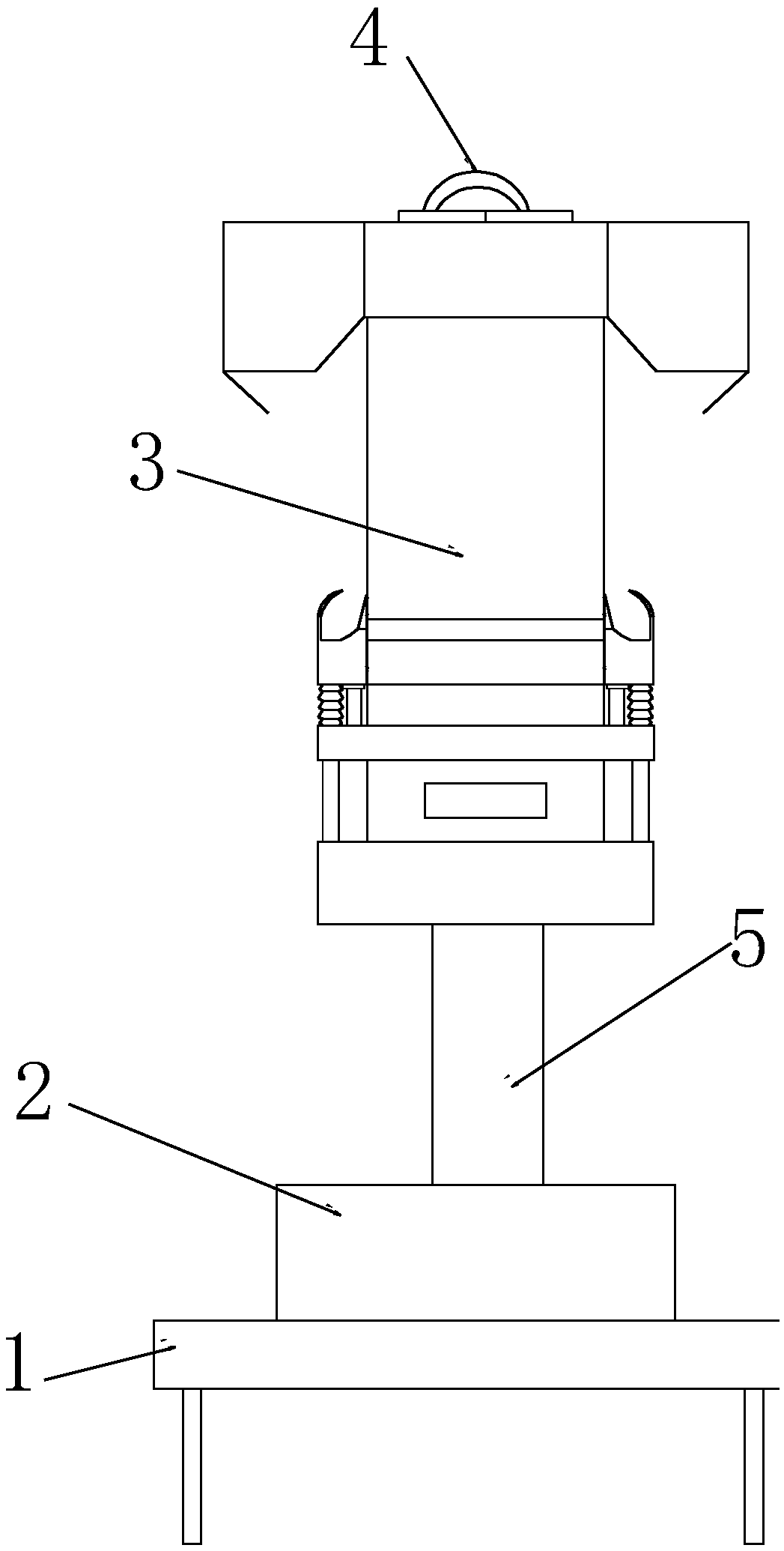

[0013]图1为本发明基于物理光学自动清理板状高压电网的杀虫灯的剖面示意图。
[0014]图2为本发明基于物理光学自动清理板状高压电网的杀虫灯的清扫磨切装置的机构示意图。
[0015]图3为本发明基于物理光学自动清理板状高压电网的杀虫灯的活动清理架的受压形变结构示意图。
[0016]图4为本发明基于物理光学自动清理板状高压电网的杀虫灯的刮刀架的结构示意图。
[0017]图5为本发明基于物理光学自动清理板状高压电网的杀虫灯的光学反射架的结构示意图。
[0018]图中：固定底座-1、重力块-2、智能杀虫装置-3、安装挂环-4、支撑杆-5、活动板-31、活动清理架-32、电流座-33、灯泡-34、置物舱-35、高压电网-36、光学反射架-37、固定座-321、伸缩杆-322、折合管-323、异型管-324、位移座-325、回形架-326、刮刀架-327、滚轮-3271、摩擦板-3272、弧形刀-3273、锥形块-3274、凹透镜-371、挡板-372、接合架-373、安装架-374、凹面镜-375、玻璃板-376、平面镜-377。
具体实施方式
[0019]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式以及附图说明，进一步阐述本发明的优选实施方案。
[0020]实施例
[0021]请参阅图1，本发明提供基于物理光学自动清理板状高压电网的杀虫灯，其结构包括：固定底座1、重力块2、智能杀虫装置3、安装挂环4、支撑杆5，所述重力块2与固定底座1相互垂直并且固定安装在固定底座1的上表面，所述支撑杆5位于重力块2的上端表面两者焊接成一体化结构，所述安装挂环4位于支撑杆5的上侧端面同时与支撑杆5固定连接，所述智能杀虫装置3位于安装挂环4的下端面两者通过螺纹连接的方式连接在一起，所述固定底座1的下端表面设有两两相互平行的支撑杆。
[0022]请参阅图2，本发明提供基于物理光学自动清理板状高压电网的杀虫灯，其结构包括：所述智能杀虫装置3设有活动板31、活动清理架32、电流座33、灯泡34、置物舱35、高压电网36、光学反射架37，所述活动板31位于光学反射架37的上侧表面同时与活动板31固定连接在一起，所述高压电网36位于活动板31内部同时与活动板31电连接，所述灯泡34位于高压电网36的内部并且与高压电网36活动连接，所述活动清理架32位于活动板31的外侧表面并且两者采用间隙配合，所述电流座33位于灯跑34的下侧端并且与灯泡34电连接，所述置物舱35设于活动清理架32的下侧端面两者贯通连接在一起，所述活动板31为圆柱型的金属板状结构，所述高压电网36与电流座33电连接，所述活动板31通过导线与高压电网36连接在一起，所述活动板31为光滑的反光板体结构。
[0023]请参阅图3，本发明提供基于物理光学自动清理板状高压电网的杀虫灯，其结构包括：所述活动清理架32设有固定座321、伸缩杆322、折合管323、异型管324、位移座325、回形架326、刮刀架327，所述伸缩杆322位于固定座321的上侧表面同时与固定座321活动连接，所述折合管323与伸缩杆322相互平行同时嵌入固定座321的内部，所述异形管324与折合管323相互贯通，所述位移座325设于伸缩杆322的上侧表面并且与伸缩杆322固定连接，所述回形架326位于位移座325的左侧端面两者固定连接，所述刮刀架327位于位移座325的上侧表面并且与位移座325固定连接成一体化结构，所述异形管324位于上宽下窄的中通管道结构，所述伸缩杆322与电动伸缩杆固定连接。
[0024]请参阅图4，本发明提供基于物理光学自动清理板状高压电网的杀虫灯，其结构包括：所述刮刀架327设有滚轮3271、摩擦板3272、弧形刀3273、锥形块3274，所述弧形刀3273设于锥形块3274的前端表面并且与锥形块3274固定连接，所述摩擦板3272设于弧形刀3273的下方两者机械连接在一起，所述滚轮3271通过轴杆固定安装在锥形块3274的内部，所述摩擦板3272为不接触活动板31的凸起型结构，所述滚轮3271采用橡胶材料制成。
[0025]请参阅图5，本发明提供基于物理光学自动清理板状高压电网的杀虫灯，其结构包括：所述光学反射架37设有凹透镜371、挡板372、接合架373、安装架374、凹面镜375、玻璃板376、平面镜377，所述平面镜377位于安装架374内部的右侧并且与安装架374固定连接，所述玻璃板376位于安装架374的内部同时与安装架374契合连接，所述凹面镜375与平面镜377相互平行并且斜固定安装在安装架374的左侧端面，所述接合架373设于凹面镜375的前端两者固定连接，所述凹透镜371与凹面镜375相互平行并且固定安装在接合架375端面上，所述凹面镜375为向内凹动的不能透光的光滑结构，所述凹透镜371为通光的凹型结构。
[0026]在进行杀虫工作的时候，通过电流座33通电使得灯泡34通电后产生光亮后，并且高压电网36接通电流开始工作，通过导线使得外侧的活动板31通电，然后光源通过活动板31的密封使得光源向上，同时上方的平面镜377的反射，使得光线通过玻璃板376进入前方的凹面镜375的表面上，并且凹面镜375能够将光源聚集，然后在由聚集的光源透过凹透镜375的扩散，将光源洒在活动板31上，通过昆虫的趋光性来诱捕害虫，同时在害虫受光源吸引过来后，通过高压的电流能够击杀害虫，并且通过电动伸缩杆使得伸缩杆322上升，同时通过滚轮3271在活动板31上位移，然后前端的弧形刀3273能够将粘付在活动板31上的害虫挂落，通过回形架326的活动限位，使得挂落掉落的害虫通过异型管324进入折合管323的内部最后掉落在置物舱35的内部，完成除虫工作。
[0027]本发明解决的问题是在进行杀虫工作时，以网状的电网进行捕捉，在虫子被击杀后容易缠绕在电网上难以清除，需要人工进行细心的清理，从而使得设备不能够高效自动化的清理捕捉装置上的残留虫子，并且诱导光源在电网上缠绕较多的虫子时，难以有效的继续发射出较为光亮的光线，从而使得杀虫灯的杀虫效率下降，本发明主要通过活动清理架32和光学反射架37相配合，通过平面镜的折射，同时通过凹面镜的聚光和凹透镜镜的散光作用将内部封闭的光源向外输出，同时以活动板代替网状的电网，将光源洒在活动板上，能够有效的防止虫子进入内部和粘合在网上，并且最后通过电动推杆推动伸缩杆来使得活动清理架上下清理杀虫设备，并且通过滚轮的位移能够将降低摩擦带来的阻力，同时以弧形的结构的塑胶刀具贴合着活动板，能够有效的去除粘付的虫子，并且通过弧形面将虫子按一定的轨道进行输出，从而能够更好的清洁杀虫设备。
[0028]以上显示和描述了本发明的基本原理、主要特征和本发明的优点，本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神或基本特征的前提下，不仅能够以其他的具体形式实现本发明，还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围，因此本发明要求保护范围由所附的权利要求书及其等同物界定，而不是上述说明限定。
[0029]此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
