本发明涉及家居生活设备技术领域，且公开了一种用于鞋底横向条纹内的污垢刷洗设备，包括机箱、机体、支撑架、电动升降杆、连接块、空心壳体、前置撑片、后置撑片、后跟定位机构、收纳槽、弧形撑起机构、往复活动机构、活动架、驱动电机、刷洗辊、控制面板、导水喷头和排水管，机体通过螺栓安装在机箱的顶部，支撑架通过螺栓安装在机体的内侧底部，电动升降杆安装在支撑架的内侧顶部。该用于鞋底横向条纹内的污垢刷洗设备，对鞋子底部的横向纹路撑开间隙内的污垢进行刷洗，从而达到将鞋子底部纹路间隙内的污垢进行去除的目的，刷洗辊刷毛的压力变化作用于鞋底凹槽间隙内的收缩回复，从而更加有效的对鞋底的污垢进行去除。

权利要求

1.一种用于鞋底横向条纹内的污垢刷洗设备，包括机箱(1)、机体(2)、支撑架(3)、电动升降杆(4)、连接块(5)、空心壳体(6)、前置撑片(7)、后置撑片(8)、后跟定位机构(9)、收纳槽(10)、弧形撑起机构(11)、往复活动机构(12)、活动架(13)、驱动电机(14)、刷洗辊(15)、控制面板(16)、导水喷头(17)和排水管(18)，其特征在于：所述机体(2)通过螺栓安装在机箱(1)的顶部，支撑架(3)通过螺栓安装在机体(2)的内侧底部，电动升降杆(4)安装在支撑架(3)的内侧顶部，连接块(5)与电动升降杆(4)的末端相连接，连接块(5)的下表面与空心壳体(6)相连接，空心壳体(6)与前置撑片(7)和后置撑片(8)相连接，收纳槽(10)开设在空心壳体(6)的上表面，弧形撑起机构(11)安装在空心壳体(6)的内侧底部，后跟定位机构(9)连接在空心壳体(6)的右侧，往复活动机构(12)安装在机箱(1)的内侧，往复活动机构(12)贯穿机箱(1)的顶部和机体(2)的底部并与活动架(13)相连接，驱动电机(14)通过螺栓安装在活动架(13)的右侧面，驱动电机(14)的输出轴贯穿活动架(13)的右侧面并通过轴承底座活动连接在活动架(13)的左侧内侧壁，刷洗辊(15)套接在驱动电机(14)的输出轴上并位于空心壳体(6)的正下方，控制面板(16)设置在机体(2)的左侧，导水喷头(17)位于支撑架(3)的导水口处，排水管(18)安装在机体(2)底部的排水口处；后跟定位机构(9)包括弧形片(91)、螺纹环块(92)、定位螺栓(93)、圆形定位片板(94)和橡胶突起(95)，弧形片(91)固定连接在空心壳体(6)的右侧面，弧形片(91)上开设有的通孔处与螺纹环块(92)固定连接，定位螺纹(93)插接在螺纹环块(92)的内侧并与圆形定位片板(94)相连接，橡胶突起(95)粘接在圆形定位片板(94)的侧面；弧形撑起机构(11)包括低速电机(111)、锥齿轮(112)、光杆(113)、啮合齿轮(114)、固定环(115)、外螺纹(116)、限位块(117)、滚珠螺母(118)、推动延伸杆(119)、角度调节板(1110)、铰接座(1111)和弧形弹片(1112)，低速电机(111)通过螺栓安装在空心壳体(6)的内侧底部，低速电机(111)的输出轴与锥齿轮(112)相连接，光杆(113)通过轴承底座活动连接在空心壳体(6)的内侧底部，啮合齿轮(114)和固定环(115)均穿插在光杆(113)上，啮合齿轮(114)与锥齿轮(112)相互啮合，固定环(115)位于啮合齿轮(114)的正上方，外螺纹(116)开设在光杆(113)的侧面位于固定环(115)的上方，限位块(117)安装在光杆(113)的顶部，滚珠螺母(118)与光杆(113)上的外螺纹(116)相连接，角度调节板(1110)位于收纳槽(10)的内侧，弧形弹片(1112)的一侧边通过螺钉安装在空心壳体(6)的内侧顶部，弧形弹片(1112)的另一侧边通过螺栓安装在角度调节板(1110)的下表面，铰接座(1111)安装在角度调节板(1110)的下表面左侧，推动延伸杆(119)的一端固定滚珠螺母(118)相连接，推动延伸杆(119)的另一端与铰接座(1111)的铰接球相连接；往复活动机构(12)包括力矩电机(121)、椭圆拨动盘(122)、横向安装板(123)、接触滚轮(124)、四个垂直活动杆(125)和两个拉力弹簧(126)，力矩电机(121)通过螺栓安装在机箱(1)的内侧壁，椭圆拨动盘(122)与力矩电机(121)的输出轴中间位置相连接，横向安装板(123)位于机箱(1)的内侧，四个垂直活动杆(125)分别分布在横向安装板(123)的四角，四个垂直活动杆(125)的另外一端分别贯穿机箱(1)和机体(2)的底部并与活动架(13)的底部四角相连接，两个拉力弹簧(126)对称分布在横向安装板(123)的下表面，两个拉力弹簧(126)的另一端分别安装在机箱(1)的内侧底部，接触滚轮(124)通过固定架活动连接在横向安装板(123)的下表面中间位置，接触滚轮(124)的底部与椭圆拨动盘(122)的顶部相接触。

2.根据权利要求1所述的一种用于鞋底横向条纹内的污垢刷洗设备，其特征在于：所述控制面板(16)与电动升降杆(4)、低速电机(111)、驱动电机(14)和力矩电机(121)之间的连接关系为电性连接，控制面板(16)可以控制电动升降杆(4)、低速电机(111)、驱动电机(14)和力矩电机(121)的开关及运行状态。

3.根据权利要求1所述的一种用于鞋底横向条纹内的污垢刷洗设备，其特征在于：所述空心壳体(6)的形状为仿照人体脚部形状设计的空心外壳，前置撑片(7)和后置撑片(8)均采用65Mn弹簧钢材料制成，前置撑片(7)的侧边厚度为二-三毫米，后置撑片(8)的侧边厚度为三-四毫米，前置撑片(7)的形状为仿照人体脚部脚指形状所设计，后置撑片(8)的形状为仿照人体脚部后脚跟的形状所设计。

4.根据权利要求1所述的一种用于鞋底横向条纹内的污垢刷洗设备，其特征在于：所述角度调节板(1110)的形状为带有倒角的等腰梯形，角度调节板(1110)的形状与收纳槽(10)内侧壁的形状相同，角度调节板(1110)的侧边与收纳槽(10)相对应内侧壁之间的距离为五毫米，角度调节板(1110)的侧边均为倾斜圆角，角度调节板(1110)采用不锈钢SUS301不锈钢材料制成。

5.根据权利要求1所述的一种用于鞋底横向条纹内的污垢刷洗设备，其特征在于：所述弧形弹片(1112)可采用SUP12金属弹片材料，弧形弹片(1112)的厚度为二-三毫米。

6.根据权利要求1所述的一种用于鞋底横向条纹内的污垢刷洗设备，其特征在于：所述橡胶突起(95)为突出的半球体形状，橡胶突起(95)均匀分布在圆形定位片板(94)的侧面，橡胶突起(95)采用软橡胶材料。

说明书

一种用于鞋底横向条纹内的污垢刷洗设备

技术领域

[0001]本发明涉及家居生活设备技术领域，具体为一种用于鞋底横向条纹内的污垢刷洗设备。

背景技术

[0002]鞋子是人们生活中最常用的必需品，穿在脚上与地面接触对脚部进行保护，鞋子在使用过程中不可避免的与地面上的污垢进行接触，而现有的一些鞋子在底部一般都会开设一些横向条纹槽，来增加鞋子底部与地面之间的摩擦力，而污泥或一些易沾附性污垢易藏匿在鞋底的条纹槽内侧间隙中，在生活中人们一般采用鞋刷将鞋底的污垢进行刷除，但鞋底凹槽间隙内的污垢较难刷洗掉，操作强度较大，切不易将鞋底的污垢刷洗干净，而市场上一些针对鞋底进行刷洗的设备，一般都是采用刷辊进行机械式的重复刷洗将鞋底间隙内的污垢进行刷除，但这种方式耗费的时间较长，且鞋底凹槽间隙内的污垢藏匿的间隙中也不易被刷除干净，导致污垢易残留，因此需要一种对针对鞋底横向条纹凹槽间隙内藏匿的污垢进行去除的设备，来降低鞋底污垢刷洗后的残留。

发明内容

[0003]解决了鞋底横向条纹凹槽内的污垢不易被清理掉的问题。

[0004]一种用于鞋底横向条纹内的污垢刷洗设备，包括机箱、机体、支撑架、电动升降杆、连接块、空心壳体、前置撑片、后置撑片、后跟定位机构、收纳槽、弧形撑起机构、往复活动机构、活动架、驱动电机、刷洗辊、控制面板、导水喷头和排水管，所述机体通过螺栓安装在机箱的顶部，支撑架通过螺栓安装在机体的内侧底部，电动升降杆安装在支撑架的内侧顶部，连接块与电动升降杆的末端相连接，连接块的下表面与空心壳体相连接，空心壳体与前置撑片和后置撑片相连接，收纳槽开设在空心壳体的上表面，弧形撑起机构安装在空心壳体的内侧底部，后跟定位机构连接在空心壳体的右侧，往复活动机构安装在机箱的内侧，往复活动机构贯穿机箱的顶部和机体的底部并与活动架相连接，驱动电机通过螺栓安装在活动架的右侧面，驱动电机的输出轴贯穿活动架的右侧面并通过轴承底座活动连接在活动架的左侧内侧壁，刷洗辊套接在驱动电机的输出轴上并位于空心壳体的正下方，控制面板设置在机体的左侧，导水喷头位于支撑架的导水口处，排水管安装在机体底部的排水口处。

[0005]后跟定位机构包括弧形片、螺纹环块、定位螺栓、圆形定位片板和橡胶突起，弧形片固定连接在空心壳体的右侧面，弧形片上开设有的通孔处与螺纹环块固定连接，定位螺纹插接在螺纹环块的内侧并与圆形定位片板相连接，橡胶突起粘接在圆形定位片板的侧面。

[0006]弧形撑起机构包括低速电机、锥齿轮、光杆、啮合齿轮、固定环、外螺纹、限位块、滚珠螺母、推动延伸杆、角度调节板、铰接座和弧形弹片，低速电机通过螺栓安装在空心壳体的内侧底部，低速电机的输出轴与锥齿轮相连接，光杆通过轴承底座活动连接在空心壳体的内侧底部，啮合齿轮和固定环均穿插在光杆上，啮合齿轮与锥齿轮相互啮合，固定环位于啮合齿轮的正上方，外螺纹开设在光杆的侧面位于固定环的上方，限位块安装在光杆的顶部，滚珠螺母与光杆上的外螺纹相连接，角度调节板位于收纳槽的内侧，弧形弹片的一侧边通过螺钉安装在空心壳体的内侧顶部，弧形弹片的另一侧边通过螺栓安装在角度调节板的下表面，铰接座安装在角度调节板的下表面左侧，推动延伸杆的一端固定滚珠螺母相连接，推动延伸杆的另一端与铰接座的铰接球相连接。

[0007]往复活动机构包括力矩电机、椭圆拨动盘、横向安装板、接触滚轮、四个垂直活动杆和两个拉力弹簧，力矩电机通过螺栓安装在机箱的内侧壁，椭圆拨动盘与力矩电机的输出轴中间位置相连接，横向安装板位于机箱的内侧，四个垂直活动杆分别分布在横向安装板的四角，四个垂直活动杆的另外一端分别贯穿机箱和机体的底部并与活动架的底部四角相连接，两个拉力弹簧对称分布在横向安装板的下表面，两个拉力弹簧的另一端分别安装在机箱的内侧底部，接触滚轮通过固定架活动连接在横向安装板的下表面中间位置，接触滚轮的底部与椭圆拨动盘的顶部相接触。

[0008]优选的，所述控制面板与电动升降杆、低速电机、驱动电机和力矩电机之间的连接关系为电性连接，控制面板可以控制电动升降杆、低速电机、驱动电机和力矩电机的开关及运行状态。

[0009]优选的，所述空心壳体的形状为仿照人体脚部形状设计的空心外壳，前置撑片和后置撑片均采用65Mn弹簧钢材料制成，前置撑片的侧边厚度为二-三毫米，后置撑片的侧边厚度为三-四毫米，前置撑片的形状为仿照人体脚部脚指形状所设计，后置撑片的形状为仿照人体脚部后脚跟的形状所设计。

[0010]优选的，所述角度调节板的形状为带有倒角的等腰梯形，角度调节板的形状与收纳槽内侧壁的形状相同，角度调节板的侧边与收纳槽相对应内侧壁之间的距离为五毫米，角度调节板的侧边均为倾斜圆角，角度调节板采用不锈钢SUS不锈钢材料制成。

[0011]优选的，所述弧形弹片可采用SUP 12金属弹片材料，弧形弹片的厚度为二-三毫米。

[0012]优选的，所述橡胶突起为突出的半球体形状，橡胶突起均匀分布在圆形定位片板的侧面，橡胶突起采用软橡胶材料。

[0013]与现有技术相比：

[0014](1)、该用于鞋底横向条纹内的污垢刷洗设备，通过设置空心壳体和后跟定位机构相互配合，在设备使用时，将需要清洗鞋底的鞋子套在空心壳体上，空心壳体将鞋子内部进行撑起初定位，然后将后跟定位机构的定位螺栓进行旋转，使得定位螺栓在螺纹环块内螺纹的螺旋推进下对圆形定位片板进行推动，使得位于圆形定位片板和空心壳体之间的鞋子后跟部分被夹持压紧，从而达到将鞋子进行夹紧二次固定目的。

[0015](2)、该用于鞋底横向条纹内的污垢刷洗设备，通过设置后跟定位机构和弧形撑起机构相互配合，在设备使用时，后跟定位机构将鞋子进行固定，低速电机的输出轴通过锥齿轮带动啮合齿轮进行旋转，使得啮合齿轮带动光杆进行旋转，使得光杆上的外螺纹带动滚珠螺母进行活动，滚珠螺母通过推动延伸杆推动铰接座进行活动，使得铰接座作用于角度调节板，角度调节板的左侧上升，而角度调节板下表面右侧的弧形弹片被拉伸，使得角度调节板与空心壳体上表面之间形成逐渐增加的夹角，而升起来的角度调节板将定位在空心壳体上的鞋子从内侧进行撑起，而鞋子的后跟被后跟定位机构固定住，从而使得鞋子的顶部被撑起，而鞋子的底部横向条纹间隙被拉开，从而便于下方的刷洗辊对鞋子底部的横向纹路撑开间隙内的污垢进行刷洗，从而达到将鞋子底部纹路间隙内的污垢进行去除的目的。

[0016](3)、该用于鞋底横向条纹内的污垢刷洗设备，通过设置前置撑片和后置撑片相互配合，在设备使用时，鞋子通过后跟定位机构进行定位之后，而弧形撑起机构将鞋子的顶部从内侧进行撑起下降，使得鞋子底部的横向条纹间隙被撑开，而在此同时，当鞋子的鞋罩部分被撑起来之后，鞋子顶部对鞋子的底部进行拉动，使得前置撑片在鞋子内侧脚指接触部分被压动，使得前置撑片与空心壳体之间的夹角缩小，而后置撑片与空心壳体之间的夹角也缩小了，有效的防止鞋子在被从内侧撑起时的内部应力产生形变，对鞋子内部进行保护，同时在弧形撑起机构的角度调节板回复原位之后，前置撑片和后置撑片对鞋子内部表面的反作用力使得鞋子回复原位，使得鞋底进行有效的刷洗除垢。

[0017](4)、该用于鞋底横向条纹内的污垢刷洗设备，通过设置往复活动机构对活动架的高度位置进行调节，从而使得刷洗辊与固定在空心壳体上的鞋体底部进行作用刷洗，而往复活动机构上升或下降过程中刷洗辊作用于鞋子底部的压力逐渐增大或减小，而鞋子底部的条纹凹槽间隙内被弧形撑起机构撑起又收缩回复，刷洗辊刷毛的压力变化作用于鞋底凹槽间隙内的收缩回复，从而更加有效的对鞋底的污垢进行去除。

附图说明

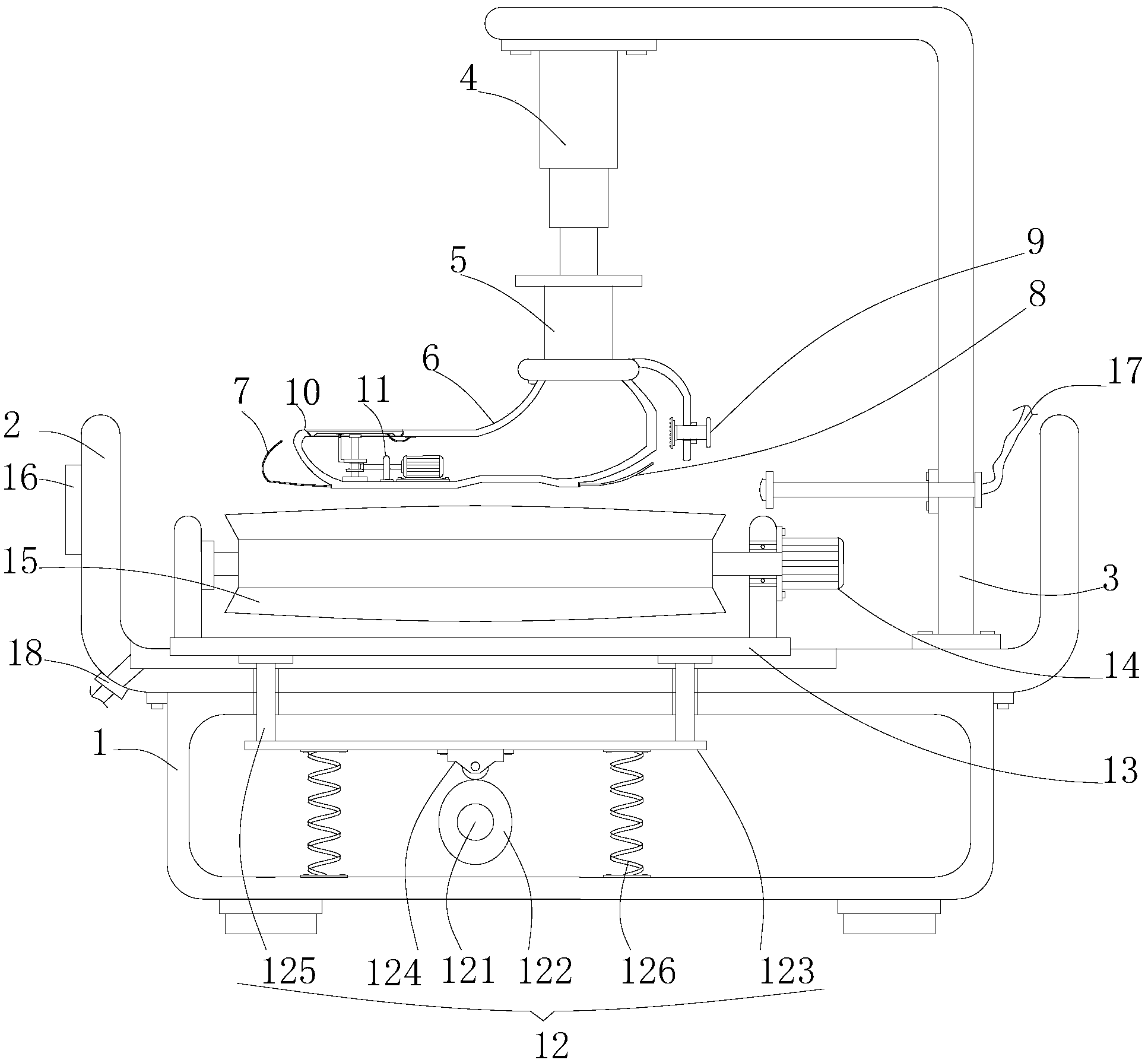

[0018]图1为本发明结构示意图；

[0019]图2为本发明后跟定位机构、空心壳体和弧形撑起机构连接结构示意图；

[0020]图3为本发明角度调节板形状示意图；

[0021]图4为本发明鞋底条纹示意图。

[0022]图中：1机箱、2机体、3支撑架、4电动升降杆、5连接块、6空心壳体、7前置撑片、8后置撑片、9后跟定位机构、91弧形片、92螺纹环块、93定位螺栓、94圆形定位片板、95橡胶突起、10收纳槽、11弧形撑起机构、111低速电机、112锥齿轮、113光杆、114啮合齿轮、115固定环、116外螺纹、117限位块、118滚珠螺母、119推动延伸杆、1110角度调节板、1111铰接座、1112弧形弹片、12往复活动机构、121力矩电机、122椭圆拨动盘、123横向安装板、124接触滚轮、125垂直活动杆、126拉力弹簧、13活动架、14驱动电机、15刷洗辊、16控制面板、17导水喷头、18排水管。

具体实施方式

[0023]如图1-4所示，本发明提供一种技术方案：一种用于鞋底横向条纹内的污垢刷洗设备，包括机箱1、机体2、支撑架3、电动升降杆4、连接块5、空心壳体6、前置撑片7、后置撑片8、后跟定位机构9、收纳槽10、弧形撑起机构11、往复活动机构12、活动架13、驱动电机14、刷洗辊15、控制面板16、导水喷头17和排水管18，机体2通过螺栓安装在机箱1的顶部，支撑架3通过螺栓安装在机体2的内侧底部，电动升降杆4安装在支撑架3的内侧顶部，连接块5与电动升降杆4的末端相连接，电动升降杆4采用升降力矩较大的电动杆，保障机构之间配合的稳定性，连接块5的下表面与空心壳体6相连接，空心壳体6与前置撑片7和后置撑片8相连接，空心壳体6的形状为仿照人体脚部形状设计的空心外壳，前置撑片7和后置撑片8均采用65Mn弹簧钢材料制成，前置撑片7的侧边厚度为二-三毫米，后置撑片8的侧边厚度为三-四毫米，前置撑片7的形状为仿照人体脚部脚指形状所设计，后置撑片8的形状为仿照人体脚部后脚跟的形状所设计，收纳槽10开设在空心壳体6的上表面，弧形撑起机构11安装在空心壳体6的内侧底部，后跟定位机构9连接在空心壳体6的右侧，往复活动机构12安装在机箱1的内侧，往复活动机构12贯穿机箱1的顶部和机体2的底部并与活动架13相连接，驱动电机14通过螺栓安装在活动架13的右侧面，驱动电机14的输出轴贯穿活动架13的右侧面并通过轴承底座活动连接在活动架13的左侧内侧壁，刷洗辊15套接在驱动电机14的输出轴上并位于空心壳体6的正下方，刷洗管15的采用硬质尼龙刷材料，控制面板16设置在机体2的左侧，导水喷头17位于支撑架3的导水口处，排水管18安装在机体2底部的排水口处。

[0024]后跟定位机构9包括弧形片91、螺纹环块92、定位螺栓93、圆形定位片板94和橡胶突起95，弧形片91固定连接在空心壳体6的右侧面，弧形片91上开设有的通孔处与螺纹环块92固定连接，定位螺纹93插接在螺纹环块92的内侧并与圆形定位片板94相连接，橡胶突起95粘接在圆形定位片板94的侧面，橡胶突起95为突出的半球体形状，橡胶突起95均匀分布在圆形定位片板94的侧面，橡胶突起95采用软橡胶材料，橡胶突起95对鞋子后跟部位进行压紧保护，圆形定位片板94位于空心壳体6的正右侧。

[0025]弧形撑起机构11包括低速电机111、锥齿轮112、光杆113、啮合齿轮114、固定环115、外螺纹116、限位块117、滚珠螺母118、推动延伸杆119、角度调节板1110、铰接座1111和弧形弹片1112，低速电机111通过螺栓安装在空心壳体6的内侧底部，低速电机111采用转速为20-30r/mi n的微型低速正反转电机，低速电机111的输出轴与锥齿轮112相连接，光杆113通过轴承底座活动连接在空心壳体6的内侧底部，啮合齿轮114和固定环115均穿插在光杆113上，啮合齿轮114与锥齿轮112相互啮合，固定环115位于啮合齿轮114的正上方，外螺纹116开设在光杆113的侧面位于固定环115的上方，限位块117安装在光杆113的顶部，限位块117和固定环115对滚珠螺母118进行限位，防止滚珠螺母118过度位移，滚珠螺母118与光杆113上的外螺纹116相连接，角度调节板1110位于收纳槽10的内侧，弧形弹片1112的一侧边通过螺钉安装在空心壳体6的内侧顶部，弧形弹片1112的另一侧边通过螺栓安装在角度调节板1110的下表面，铰接座1111安装在角度调节板1110的下表面左侧，推动延伸杆119的一端固定滚珠螺母118相连接，推动延伸杆119的另一端与铰接座1111的铰接球相连接，铰接座1111对推动延伸杆119推动角度调节板1110时与角度调节板1110之间夹角逐渐缩小而调节，角度调节板1110的形状为带有倒角的等腰梯形，角度调节板1110的形状与收纳槽10内侧壁的形状相同，角度调节板1110的侧边与收纳槽10相对应内侧壁之间的距离为五毫米，角度调节板1110的侧边均为倾斜圆角，角度调节板1110采用不锈钢SUS301不锈钢材料制成，弧形弹片1112可采用SUP12金属弹片材料，弧形弹片1112的厚度为二-三毫米。

[0026]往复活动机构12包括力矩电机121、椭圆拨动盘122、横向安装板123、接触滚轮124、四个垂直活动杆125和两个拉力弹簧126，力矩电机121通过螺栓安装在机箱1的内侧壁，椭圆拨动盘122与力矩电机121的输出轴中间位置相连接，力矩电机121采用转速为10-20r/min的低速大力矩电机，横向安装板123位于机箱1的内侧，四个垂直活动杆125分别分布在横向安装板123的四角，四个垂直活动杆125的另外一端分别贯穿机箱1和机体2的底部并与活动架13的底部四角相连接，两个拉力弹簧126对称分布在横向安装板123的下表面，拉力弹簧126的初始状态为被拉伸状态，两个拉力弹簧126的另一端分别安装在机箱1的内侧底部，接触滚轮124通过固定架活动连接在横向安装板123的下表面中间位置，接触滚轮124的底部与椭圆拨动盘122的顶部相接触，控制面板16与电动升降杆4、低速电机111、驱动电机14和力矩电机121之间的连接关系为电性连接，控制面板16可以控制电动升降杆4、低速电机111、驱动电机14和力矩电机121的开关及运行状态。
