本发明提供一种蒸汽式浴巾清洗消毒装置，它包括蒸汽模块、清洗模块及消毒模块；所述蒸汽模块包括蒸汽箱；所述蒸汽箱上设置有蒸汽管道；所述清洗模块包括冷水腔，所述冷水腔上设置有进水口及出水口；所述冷水腔内设置有冷凝槽；所述冷凝槽与所述蒸汽管道之间设有间隙；所述冷水腔的正下方设置有储水槽；所述消毒模块包括蒸汽箱，所述蒸汽箱上设置有盖板；该蒸汽式浴巾清洗消毒装置是一种通过高温蒸汽与冷水管之间产生冷凝水，用以清洗浴巾，使其表面附着的水垢脱离；再利用高温蒸汽对其进行高温消毒处理，处理后的浴巾既能保持原有的柔软度及吸水性，又能彻底除菌，提高使用的卫生性的装置。

权利要求

1.一种蒸汽式浴巾清洗消毒装置，它包括蒸汽模块(1)、清洗模块(2)及消毒模块(3)，其特征在于：所述蒸汽模块(1)包括蒸汽箱，所述蒸汽箱使用蒸汽发生器；所述蒸汽箱上设置有蒸汽管道(11)，所述蒸汽管道(11)使用金属管，所述蒸汽管道(11)上安装有清洗模块(2)；所述清洗模块(2)包括冷水腔，所述冷水腔竖直设置，所述冷水腔上设置有进水口及出水口，所述进水口及所述出水口联通在冷水管(21)上；所述冷水腔内设置有冷凝槽，所述冷凝槽的顶部设有定位孔，底部设为开口；所述蒸汽管道(11)的前半段通过所述开口插入所述冷凝槽内，再通过所述定位孔伸出至所述冷水腔外；所述冷凝槽与所述蒸汽管道(11)之间设有间隙；所述冷水腔的正下方设置有储水槽(22)，所述储水槽(22)的上端设为开口，所述储水槽(22)内设有水垢清洗剂23；所述蒸汽管道(11)的后半段上固定安装有消毒模块(3)；所述消毒模块(3)包括蒸汽箱，所述蒸汽箱上设有进气孔及出气孔，所述进气孔与所述蒸汽管道(11)的进气端密封联通，所述出气孔与所述蒸汽管道(11)的出气端密封联通，所述蒸汽箱上设置有盖板。

2.根据权利要求1所述的蒸汽式浴巾清洗消毒装置，其特征在于：所述蒸汽箱的内设置有金属支架(31)，所述支架(31)上设置有等距分布的透气孔，所示支架(31)的两端分别与所述蒸汽管道(11)的进气端及出气端密封联通，所述支架(31)上挂有浴巾(4)；所述盖板上设置有浴巾夹(32)，所述浴巾夹(32)的顶部安装在所述盖板的下表面上，所述浴巾夹(32)与所述支架(31)垂直，所述浴巾夹(32)使用弹簧夹。

3.根据权利要求1所述的蒸汽式浴巾清洗消毒装置，其特征在于：所述冷水腔的出水口通过管道连接有水阀，所述水阀上固定安装有洗浴喷头。

4.根据权利要求1所述的蒸汽式浴巾清洗消毒装置，其特征在于：所述蒸汽管道(11)与所述定位孔之间设置有密封环，所述密封环使用橡胶材料制作。

说明书

蒸汽式浴巾清洗消毒装置

技术领域

[0001]本发明涉及节能环保领域，特别地，是涉及一种浴巾消毒清洗装置。

背景技术

[0002]浴巾是一种清洁用品，属于毛巾的一个种类，由棉纤维纺织而成，用于洗澡后擦身、遮体和保暖；通常浴巾为保持其使用的卫生性，因此需要经常清洗以去除浴巾上残留的细菌及污渍；现有的浴巾清洗方法主要时通过清洗剂在水中对其进行清洗，待清洗完成后将其晾晒即可；这样的清洗方式虽然能够将浴巾上的污垢杂质清洗干净，但是对于浴巾上存在的细菌则无法彻底清理，不利于使用的卫生性；此外，由于浴室内经常用水，其空气湿度较大，若浴室内的空气流通性不好，则也会使得浴巾上出现细菌滋生的现象；另外，浴巾在长期的使用后会出现变硬的现象，这是由于浴巾在清洗时，其表面会残留有水垢的原因，而一般的清洗方式无法将浴巾上的水垢清洗干净，只会使其越积越多，最终浴巾越来越硬，降低了使用者使用浴巾的舒适度，也会一定程度的影响浴巾的吸水性；综上所述，因此存在着缺陷。

发明内容

[0003]针对上述问题，本发明的目的在于提供一种蒸汽式浴巾清洗消毒装置，通过高温蒸汽与冷水管之间产生冷凝水，用以清洗浴巾，使其表面附着的水垢脱离；再利用高温蒸汽对其进行高温消毒处理，处理后的浴巾既能保持原有的柔软度及吸水性，又能彻底除菌，提高使用的卫生性。

[0004]本发明解决技术问题所采用的技术方案是：该蒸汽式浴巾清洗消毒装置，它包括蒸汽模块、清洗模块及消毒模块；所述蒸汽模块包括蒸汽箱，所述蒸汽箱使用蒸汽发生器；所述蒸汽箱上设置有蒸汽管道，所述蒸汽管道使用金属管，所述蒸汽管道上安装有清洗模块；所述清洗模块包括冷水腔，所述冷水腔竖直设置，所述冷水腔上设置有进水口及出水口，所述进水口及所述出水口联通在冷水管上；所述冷水腔内设置有冷凝槽，所述冷凝槽的顶部设有定位孔，底部设为开口；所述蒸汽管道的前半段通过所述开口插入所述冷凝槽内，再通过所述定位孔伸出至所述冷水腔外；所述冷凝槽与所述蒸汽管道之间设有间隙；所述冷水腔的正下方设置有储水槽，所述储水槽的上端设为开口，所述储水槽内设有水垢清洗剂；所述蒸汽管道的后半段上固定安装有消毒模块；所述消毒模块包括蒸汽箱，所述蒸汽箱上设有进气孔及出气孔，所述进气孔与所述蒸汽管道的进气端密封联通，所述出气孔与所述蒸汽管道的出气端密封联通，所述蒸汽箱上设置有盖板。

[0005]作为优选，所述蒸汽箱的内设置有金属支架，所述支架上设置有等距分布的透气孔，所示支架的两端分别与所述蒸汽管道的进气端及出气端密封联通，所述支架上挂有浴巾；所述盖板上设置有浴巾夹，所述浴巾夹的顶部安装在所述盖板的下表面上，所述浴巾夹与所述支架垂直，所述浴巾夹使用弹簧夹。

[0006]作为优选，所述冷水腔的出水口通过管道连接有水阀，所述水阀上固定安装有洗浴喷头。

[0007]作为优选，所述蒸汽管道与所述定位孔之间设置有密封环，所述密封环使用橡胶材料制作。

[0008]本发明的有益效果在于：该蒸汽式浴巾清洗消毒装置在使用时，使用者打开所述蒸汽发生器，高温蒸汽通过所述蒸汽管道流过所述冷水腔的内部，使用者同时打开所述冷水管；此使所述蒸汽管道内的高温传递至所述冷凝槽内，与所述冷水腔的表面接触后产生冷凝现象，从而在所述冷水腔的表面形成冷凝水，冷凝水在重力作用下下落至所述储水槽内；冷凝水与所述储水槽内的水垢清洗剂融合后，使用者即可将浴巾放置在所述储水槽内浸泡，由于冷凝水为纯净水，因此不会使得浴巾上再次出现水垢叠加的情况，从而达到清洗浴巾水垢的作用；当浴巾浸泡完成后，使用者将浴巾放置在所述蒸汽箱内，所述蒸汽箱内的高温蒸汽能够对浴巾进行高温消毒杀菌，同时也能对浴巾加热加湿，使得使用者在使用时不仅卫生干净，而且具有更好的吸水性及舒适性。

附图说明

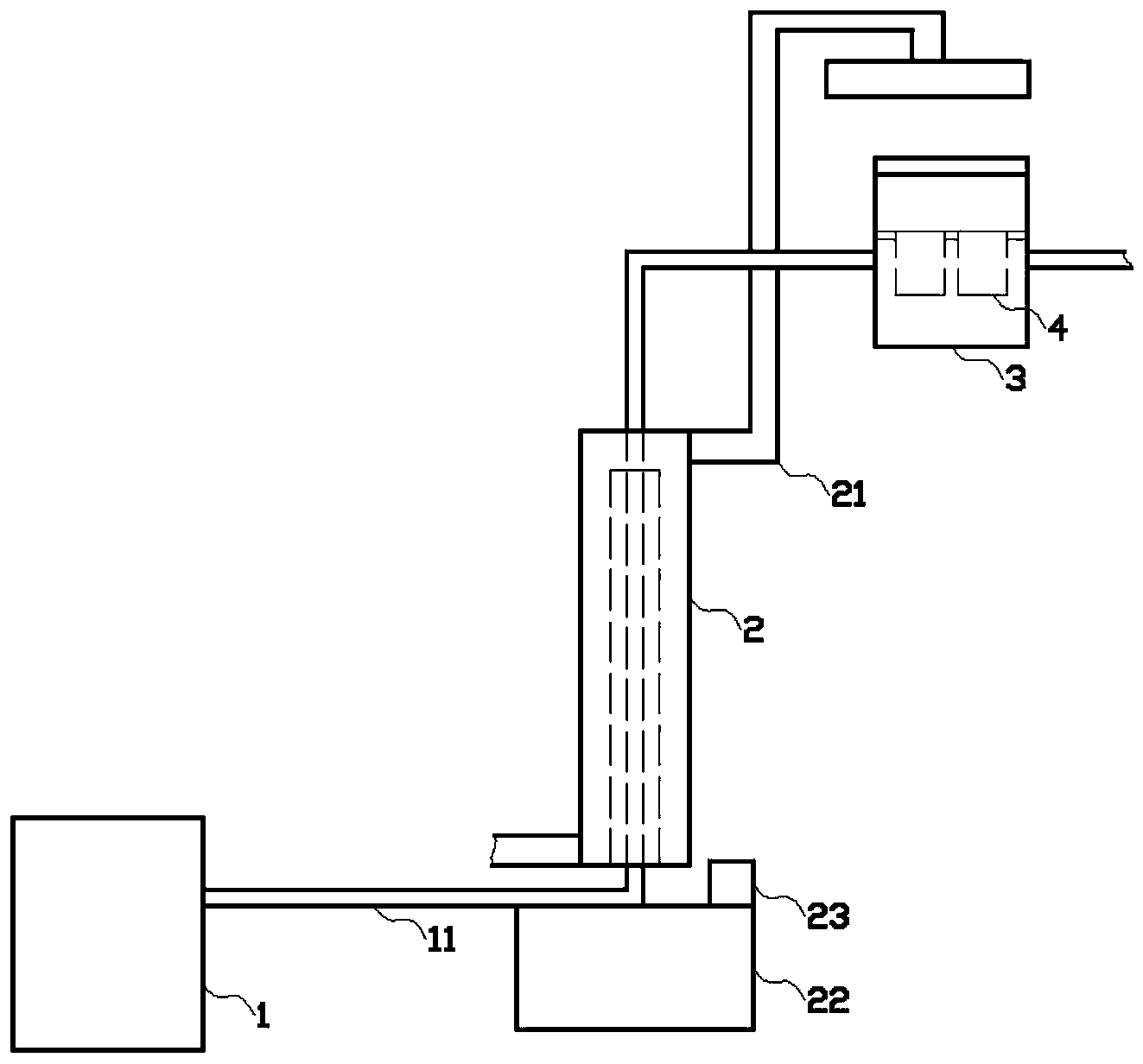

[0009]图1是本发明蒸汽式浴巾清洗消毒装置的主视图。

[0010]图2是本发明蒸汽式浴巾清洗消毒装置清洗时的主视图。

[0011]图3是本发明蒸汽式浴巾清洗消毒装置消毒模块的主视图。

具体实施方式

[0012]下面结合附图和实施例对本发明进一步说明：

[0013]如图1、图2、图3中实施例所示，该蒸汽式浴巾清洗消毒装置是一种通过高温蒸汽与冷水管之间产生冷凝水，用以清洗浴巾，使其表面附着的水垢脱离；再利用高温蒸汽对其进行高温消毒处理，处理后的浴巾既能保持原有的柔软度及吸水性，又能彻底除菌，提高使用的卫生性的装置，它包括蒸汽模块1、清洗模块2及消毒模块3；所述蒸汽模块1包括蒸汽箱，所述蒸汽箱使用蒸汽发生器；所述蒸汽箱上设置有蒸汽管道11，所述蒸汽管道11使用金属管，所述蒸汽管道11上安装有清洗模块2；所述清洗模块2包括冷水腔，所述冷水腔竖直设置，所述冷水腔上设置有进水口及出水口，所述进水口及所述出水口联通在冷水管21上；所述冷水腔内设置有冷凝槽，所述冷凝槽的顶部设有定位孔，底部设为开口；所述蒸汽管道11的前半段通过所述开口插入所述冷凝槽内，再通过所述定位孔伸出至所述冷水腔外；所述冷凝槽与所述蒸汽管道11之间设有间隙；所述冷水腔的正下方设置有储水槽22，所述储水槽22的上端设为开口，所述储水槽22内设有水垢清洗剂23；所述蒸汽管道11的后半段上固定安装有消毒模块3；所述消毒模块3包括蒸汽箱，所述蒸汽箱上设有进气孔及出气孔，所述进气孔与所述蒸汽管道11的进气端密封联通，所述出气孔与所述蒸汽管道11的出气端密封联通，所述蒸汽箱上设置有盖板。

[0014]该蒸汽式浴巾清洗消毒装置在使用时，使用者打开所述蒸汽发生器，高温蒸汽通过所述蒸汽管道11流过所述冷水腔的内部，使用者同时打开所述冷水管21；此使所述蒸汽管道11内的高温传递至所述冷凝槽内，与所述冷水腔的表面接触后产生冷凝现象，从而在所述冷水腔的表面形成冷凝水，冷凝水在重力作用下下落至所述储水槽22内；冷凝水与所述储水槽22内的水垢清洗剂23融合后，使用者即可将浴巾放置在所述储水槽22内浸泡，由于冷凝水为纯净水，因此不会使得浴巾上再次出现水垢叠加的情况，从而达到清洗浴巾水垢的作用；当浴巾浸泡完成后，使用者将浴巾放置在所述蒸汽箱内，所述蒸汽箱内的高温蒸汽能够对浴巾进行高温消毒杀菌，同时也能对浴巾加热加湿，使得使用者在使用时不仅卫生干净，而且具有更好的吸水性及舒适性。

[0015]如图3所示，所述蒸汽箱的内设置有金属支架31，所述支架31上设置有等距分布的透气孔，所示支架31的两端分别与所述蒸汽管道11的进气端及出气端密封联通，所述支架31上挂有浴巾4；所述盖板上设置有浴巾夹32，所述浴巾夹32的顶部安装在所述盖板的下表面上，所述浴巾夹32与所述支架31垂直，所述浴巾夹32使用弹簧夹。当使用者将浴巾4放置在所述支架31上时，所述支架31上的透气孔能够喷出高温蒸汽，高温蒸汽直接作用于浴巾4上，使得浴巾4从内而外全面被高温蒸汽加热，从而达到蒸汽除菌的作用；此外，当所述盖板关闭时，所述盖板上的浴巾夹32能够夹住浴巾4的上端，使用者在取用浴巾4时，只需手动打开所述盖板，浴巾4即可被所述浴巾夹32带出，避免了使用者在拿取浴巾4时被蒸汽烫伤的情况。

[0016]如图1、图2所示，所述冷水腔的出水口通过管道连接有水阀，所述水阀上固定安装有洗浴喷头。所述蒸汽管道11在对所述冷水腔加热的同时也会对其内部的冷水进行换热作用，使用者即可通过所述洗浴洗浴喷头直接将换热后的温水用于洗浴，进一步节省了能源。

[0017]如图1、图2所示，所述蒸汽管道11与所述定位孔之间设置有密封环，所述密封环使用橡胶材料制作。所述密封环能够起到密封冷凝水作用，避免冷凝水对所述定位孔产生腐蚀生锈，延长其使用寿命。

[0018]以上所述仅为本发明的较佳方式，并不用以限制本发明，凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
