详情
摘要
本发明提供一种全自动洗衣机清洁装置，涉及家用电器领域。该全自动洗衣机清洁装置，包括壳体，所述壳体的顶部开设有衣物进料口，所述壳体的内壁与连接块固定连接，所述连接块远离壳体内壁的一端与盛水桶固定连接，所述盛水桶的内部设置有滚筒，所述盛水桶的底部设置有驱动装置，所述滚筒的外壁开设有脱水孔，所述滚筒的外壁设置有清洗装置。该全自动洗衣机清洁装置，电磁铁通电后产生磁力可将辊轴外表面固定连接的磁性环进行磁性吸附，通过电磁铁与对磁性环的相对吸附可在滚筒转动的过程中通过刷毛与滚筒的外壁接触，可将滚筒的外壁难以清洗的外壁进行清洁，有效提高了洗衣机滚筒外壁的清洁度，并提高衣物的清洁效果。
权利要求
1.一种全自动洗衣机清洁装置，包括壳体(1)，其特征在于：所述壳体(1)的顶部开设有衣物进料口(2)，所述壳体(1)的内壁与连接块(3)固定连接，所述连接块(3)远离壳体(1)内壁的一端与盛水桶(4)固定连接，所述盛水桶(4)的内部设置有滚筒(5)，所述盛水桶(4)的底部设置有驱动装置(7)，所述滚筒(5)的外壁开设有脱水孔(6)，所述滚筒(5)的外壁设置有清洗装置(8)，所述盛水桶(4)的底部并位与驱动装置(7)的左侧连通有电磁排水阀(9)，所述电磁排水阀(9)远离盛水桶(4)的一端与排水管(10)连通，所述壳体(1)的内部并位于盛水桶(4)的上方设置有进水管(11)。
2.根据权利要求1所述的一种全自动洗衣机清洁装置，其特征在于：所述驱动装置(7)包括驱动电机(701)、皮带(702)、减速离合器(703)、波轮轴(704)、脱水轴(705)和波轮(706)，所述驱动电机(701)的输出端通过皮带(702)与减速离合器(703)传动连接，所述减速离合器(703)的输出端分别与波轮轴(704)和脱水轴(705)传动连接，所述波轮轴(704)位于脱水轴(705)的内部，所述脱水轴(705)的内壁与波轮轴(704)活动套接，所述波轮轴(704)的远离减速离合器(703)的一端贯穿盛水桶(4)和滚筒(5)并与滚筒(5)内部设置的波轮(706)固定连接，所述脱水轴(705)远离减速离合器(703)的一端贯穿盛水桶(4)并与盛水桶(4)内部设置的滚筒(5)固定连接。
3.根据权利要求1所述的一种全自动洗衣机清洁装置，其特征在于：所述清洗装置(8)包括间歇开关(801)、固定环(802)、环形轨道槽(803)、轴承(804)、连接轴(805)、辊轴(806)、刷毛(807)、电磁铁(808)和磁性环(809)，所述盛水桶(4)的底部与间歇开关(801)螺纹固定，所述间歇开关(801)的输出端与电磁铁(808)电性连接，所述辊筒(5)的外壁与两个平行设置的固定环(802)固定套接，所述环形轨道槽(803)分别开设在两个固定环(802)相靠近的一侧，所述轴承(804)位于环形轨道槽(803)的内部，所述轴承(804)的外圈与环形轨道槽(803)滚动连接，所述轴承(804)的内圈与连接轴(805)固定套接，所述辊轴(806)位于两个固定环(802)之间，所述连接轴(805)远离轴承(804)的一端贯穿环形轨道槽(803)并与两个固定环(802)之间设置的辊轴(806)固定连接，所述辊轴(806)的外表面与刷毛(807)固定连接，所述辊轴(806)的外表面与磁性环(809)固定套接，所述磁性环(809)与电磁铁(808)设置在相同高度。
4.根据权利要求3所述的一种全自动洗衣机清洁装置，其特征在于：所述电磁铁(808)的电路与驱动电机(701)的电路并联，所述电磁铁(808)的工作通过间歇开关(801)控制。
5.根据权利要求3所述的一种全自动洗衣机清洁装置，其特征在于：所述刷毛(807)远离辊轴(806)的一端与滚筒(5)的外壁接触。
说明书
一种全自动洗衣机清洁装置
技术领域
[0001]本发明涉及家用电器领域，具体为一种全自动洗衣机清洁装置。
背景技术
[0002]洗衣机作为家用的电器方便了人们的生活，节省洗衣服的时间，洗衣的工作原理一般通过滚筒的转动将桶内的衣物进行清洁，但是滚筒的外壁一般隐藏在盛水桶的内部，在清洗衣物后容易有污渍保留在滚筒外壁上难以进行清除，长期下去影响衣物的洁净度。
[0003]对比专利CN107761310A公开了一种内外桶可清洗洗衣机，该对比专利在洗衣机需要进行自身清洗时，在外桶中放入水，毛刷由二号槽开口伸出，插入过程，滚轮沿着二号槽滚动，清洁刷一直滑移至二号槽底部顶端，二号螺钉旋进二号螺孔将清洁刷固定，关闭翻盖，打开一号电机带动内桶转动，毛刷对内桶外壁进行清洗，清洗外桶内壁时，则将清洁刷插入一号槽，毛刷会在内桶转动过程对外桶内壁进行清洗，内桶和外桶清洗结束后，打开翻盖，取出清洁刷，可对清洁刷进行单独的清洗，放出外桶内的水即可，但是对比专利的实施较为繁琐，且需要手工进行操作，在清洗时需要单独进行清洗，且不能洗衣机工作洗涤工作时进行清洗。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种全自动洗衣机清洁装置，解决了洗衣在工作时容易有污渍保留在滚筒外壁上难以进行清除，长期下去影响衣物的洁净度的问题。
[0006](二)技术方案
[0007]为实现以上目的，本发明通过以下技术方案予以实现：一种全自动洗衣机清洁装置，包括壳体，所述壳体的顶部开设有衣物进料口，所述壳体的内壁与连接块固定连接，所述连接块远离壳体内壁的一端与盛水桶固定连接，所述盛水桶的内部设置有滚筒，所述盛水桶的底部设置有驱动装置，所述滚筒的外壁开设有脱水孔，所述滚筒的外壁设置有清洗装置，所述盛水桶的底部并位与驱动装置的左侧连通有电磁排水阀，所述电磁排水阀远离盛水桶的一端与排水管连通，所述壳体的内部并位于盛水桶的上方设置有进水管。
[0008]优选的，所述驱动装置包括驱动电机、皮带、减速离合器、波轮轴、脱水轴和波轮，所述驱动电机的输出端通过皮带与减速离合器传动连接，所述减速离合器的输出端分别与波轮轴和脱水轴传动连接，所述波轮轴位于脱水轴的内部，所述脱水轴的内壁与波轮轴活动套接，所述波轮轴的远离减速离合器的一端贯穿盛水桶和滚筒并与滚筒内部设置的波轮固定连接，所述脱水轴远离减速离合器的一端贯穿盛水桶并与盛水桶内部设置的滚筒固定连接。
[0009]优选的，所述清洗装置包括间歇开关、固定环、环形轨道槽、轴承、连接轴、辊轴、刷毛、电磁铁和磁性环，所述盛水桶的底部与间歇开关螺纹固定，所述间歇开关的输出端与电磁铁电性连接，所述辊筒的外壁与两个平行设置的固定环固定套接，所述环形轨道槽分别开设在两个固定环相靠近的一侧，所述轴承位于环形轨道槽的内部，所述轴承的外圈与环形轨道槽滚动连接，所述轴承的内圈与连接轴固定套接，所述辊轴位于两个固定环之间，所述连接轴远离轴承的一端贯穿环形轨道槽并与两个固定环之间设置的辊轴固定连接，所述辊轴的外表面与刷毛固定连接，所述辊轴的外表面与磁性环固定套接，所述磁性环与电磁铁设置在相同高度。
[0010]优选的，所述电磁铁的电路与驱动电机的电路并联，所述电磁铁的工作通过间歇开关控制。
[0011]优选的，所述刷毛远离辊轴的一端与滚筒的外壁接触。
[0012](三)有益效果
[0013]本发明提供了一种全自动洗衣机清洁装置。具备以下有益效果：
[0014]1、该全自动洗衣机清洁装置，当驱动电机带动减速离合器转动并带动滚筒转动时，通过驱动电机的电路与电磁块的线路并联当驱动电机工作时可通过间歇开关的间歇性通电可使电磁铁进行通电，电磁铁通电后产生磁力可将辊轴外表面固定连接的磁性环进行磁性吸附，通过电磁铁与对磁性环的相对吸附可在滚筒转动的过程中通过刷毛与滚筒的外壁接触，可将滚筒的外壁难以清洗的外壁进行清洁，有效提高了洗衣机滚筒外壁的清洁度，并提高衣物的清洁效果。
[0015]2、该全自动洗衣机清洁装置，通过固定环上开设的环形轨道槽，环形轨道槽的内壁与轴承滚动连接，轴承的内圈通过连接轴与辊轴连接，可使辊轴具有沿着环形轨道槽进行活动的功能，通过电磁铁将辊轴上设置的磁性环进行吸附可在滚筒转动的过程中与辊轴上设置的刷毛进行摩擦接触，可使滚筒的外壁清洁效果更好，解决了滚筒的外壁难以清洁的问题。
[0016]3、该全自动洗衣机清洁装置，通过设置间歇开关可在滚筒脱水转动的过程中提供频率性磁力，当电磁铁断电时磁性环脱离电磁铁，可使辊轴跟随滚筒转动，可在滚筒转动时减少刷毛与滚筒一直接触摩擦，有效减少了刷毛的磨损程度，并提高清洁装置的耐久性。
[0017]4、该全自动洗衣机清洁装置，通过滚筒的脱水操作可为辊轴提供离心力，滚筒内部的衣物通过脱水孔进行脱水，可将从脱水孔排出的水可用于清洁刷毛，有效解决了刷毛清洁滚筒后难以清洁的问题。
附图说明

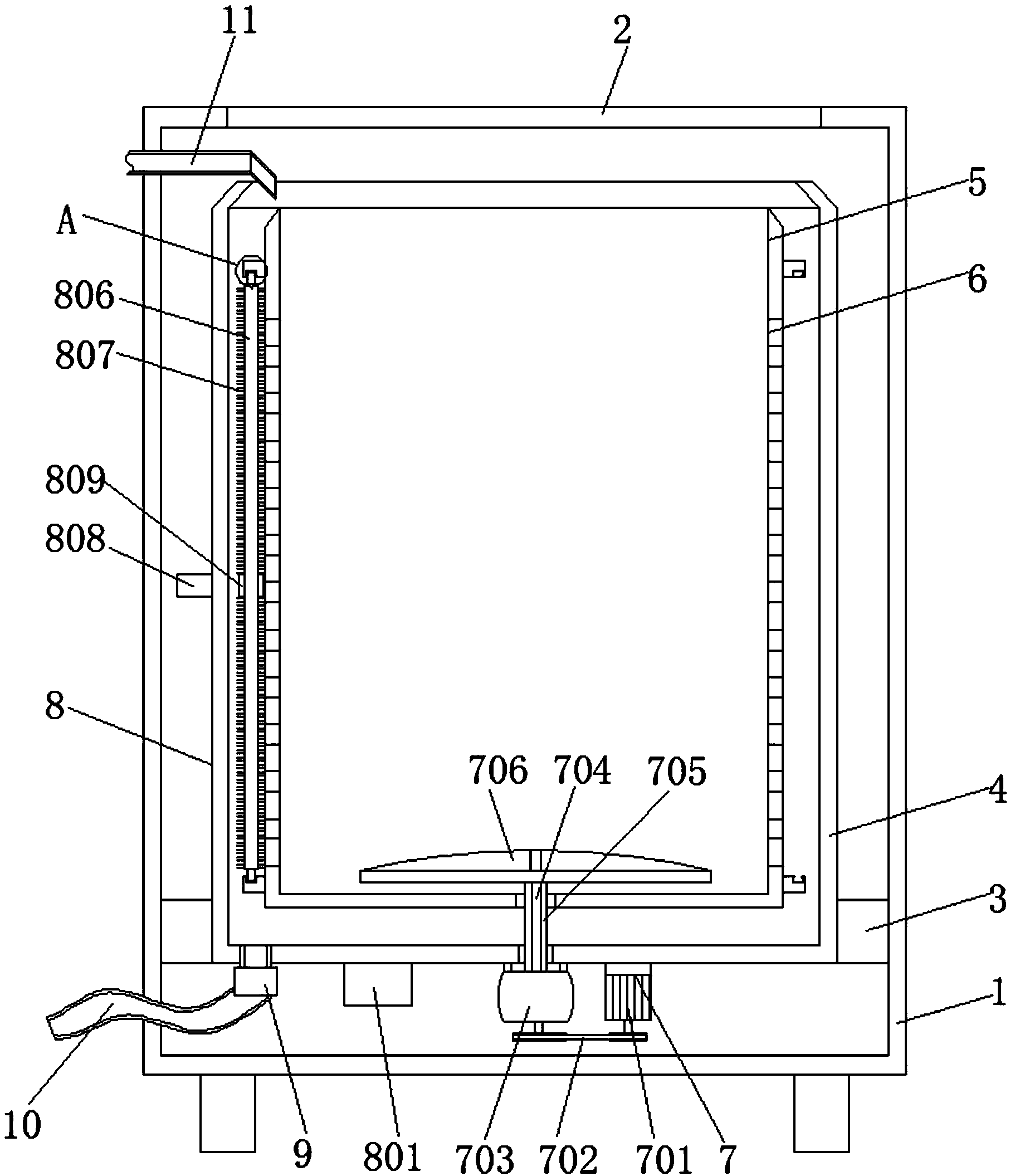

[0018]图1为本发明结构示意图；
[0019]图2为本发明结构图1中A处局部放大图；
[0020]图3为本发明滚筒结构示意图。
[0021]其中，1壳体、2衣物进料口、3连接块、4盛水桶、5滚筒、6脱水孔、7驱动装置、701驱动电机、702皮带、703减速离合器、704波轮轴、705脱水轴、706波轮、8清洗装置、801间歇开关、802固定环、803环形轨道槽、804轴承、805连接轴、806辊轴、807刷毛、808电磁铁、809磁性环、9电磁排水阀、10排水管、11进水管。
具体实施方式
[0022]下面结合附图和实施例对本发明作进一步的说明。
[0023]本发明实施例提供一种全自动洗衣机清洁装置，如图1-3所示，包括壳体1，壳体1的顶部开设有衣物进料口2，壳体1的内壁与连接块3固定连接，连接块3远离壳体1内壁的一端与盛水桶4固定连接，盛水桶4的内部设置有滚筒5，盛水桶4的底部设置有驱动装置7，滚筒5的外壁开设有脱水孔6，滚筒5的外壁设置有清洗装置8，盛水桶4的底部并位与驱动装置7的左侧连通有电磁排水阀9，电磁排水阀9远离盛水桶4的一端与排水管10连通，壳体1的内部并位于盛水桶4的上方设置有进水管11。
[0024]驱动装置7包括驱动电机701、皮带702、减速离合器703、波轮轴704、脱水轴705和波轮706，驱动电机701的输出端通过皮带702与减速离合器703传动连接，减速离合器703的输出端分别与波轮轴704和脱水轴705传动连接，波轮轴704位于脱水轴705的内部，脱水轴705的内壁与波轮轴704活动套接，波轮轴704的远离减速离合器703的一端贯穿盛水桶4和滚筒5并与滚筒5内部设置的波轮706固定连接，脱水轴705远离减速离合器703的一端贯穿盛水桶4并与盛水桶4内部设置的滚筒5固定连接。
[0025]清洗装置8包括间歇开关801、固定环802、环形轨道槽803、轴承804、连接轴805、辊轴806、刷毛807、电磁铁808和磁性环809，间歇开关801的型号为KG316T，间歇开关801的通电间隔为可调节，可在0.5-90秒之间进行调节，盛水桶4的底部与间歇开关801螺纹固定，间歇开关801的输出端与电磁铁808电性连接，辊筒5的外壁与两个平行设置的固定环802固定套接，环形轨道槽803分别开设在两个固定环802相靠近的一侧，轴承804位于环形轨道槽803的内部，轴承804的外圈与环形轨道槽803滚动连接，轴承804的内圈与连接轴805固定套接，辊轴806位于两个固定环802之间，连接轴805远离轴承804的一端贯穿环形轨道槽803并与两个固定环802之间设置的辊轴806固定连接，辊轴806的外表面与刷毛807固定连接，刷毛807远离辊轴806的一端与滚筒5的外壁接触，通过滚筒5的脱水操作可为辊轴806提供离心力，滚筒5内部的衣物通过脱水孔6进行脱水，可将从脱水孔6排出的水可用于清洁刷毛807，有效解决了刷毛807清洁滚筒5后难以清洁的问题，辊轴806的外表面与磁性环809固定套接，通过设置间歇开关801可在滚筒5脱水转动的过程中提供频率性磁力，当电磁铁808断电时磁性环809脱离电磁铁808，可使辊轴806跟随滚筒5转动，可在滚筒5转动时减少刷毛807与滚筒5一直接触摩擦，有效减少了刷毛807的磨损程度，并提高清洁装置的耐久性，磁性环809与电磁铁808设置在相同高度，电磁铁808通电后与磁性环809相靠近的一侧磁极相反，通过固定环802上开设的环形轨道槽803，环形轨道槽803的内壁与轴承804滚动连接，轴承804的内圈通过连接轴805与辊轴806连接，可使辊轴806具有沿着环形轨道槽803进行活动的功能，通过电磁铁808将辊轴806上设置的磁性环809进行吸附可在滚筒5转动的过程中与辊轴806上设置的刷毛807进行摩擦接触，可使滚筒5的外壁清洁效果更好，解决了滚筒5的外壁难以清洁的问题，电磁铁808的电路与驱动电机701的电路并联，电磁铁808的工作通过间歇开关801控制，当驱动电机701带动减速离合器703转动并带动滚筒5转动时，通过驱动电机701的电路与电磁块808的线路并联当驱动电机701工作时可通过间歇开关801的间歇性通电可使电磁铁808进行通电，电磁铁808通电后产生磁力可将辊轴806外表面固定连接的磁性环809进行磁性吸附，通过电磁铁809与对磁性环809的相对吸附可在滚筒5转动的过程中通过刷毛807与滚筒5的外壁接触，可将滚筒5的外壁难以清洗的外壁进行清洁，有效提高了洗衣机滚筒5外壁的清洁度，并提高衣物的清洁效果。
[0026]工作原理：使用时，通过固定环802上开设的环形轨道槽803，环形轨道槽803的内壁与轴承804滚动连接，轴承804的内圈通过连接轴805与辊轴806连接，可使辊轴806具有沿着环形轨道槽803进行活动的功能，通过电磁铁808将辊轴806上设置的磁性环809进行吸附可在滚筒5转动的过程中与辊轴806上设置的刷毛807进行接触摩擦，可将滚筒5的外壁进行清洁，通过电磁铁808电路上设置的间歇开关801可在滚筒5脱水转动的过程中提供频率性磁力，当电磁铁808断电时磁性环809脱离电磁铁808，可使辊轴806跟随滚筒5转动，可在滚筒5转动时减少刷毛807与滚筒5一直接触摩擦，有效减少了刷毛807的磨损程度，洗衣机在脱水时滚筒5的高速转动可将滚筒5内部的水从脱水孔6排出，从脱水孔6排出的水可用于清洁刷毛807，有效解决了刷毛807清洁滚筒5后难以清洁的问题。
[0027]以上显示和描述了本发明的基本原理和主要特征和本发明的优点。本行业的技术人员应该了解，本发明不受上述实施例的限制，上述实施例和说明书中描述的只是说明本发明的原理，在不脱离本发明精神和范围的前提下，本发明还会有各种变化和改进，这些变化和改进都落入要求保护的本发明范围内。本发明要求保护范围由所附的权利要求书及其等效物界定。
