一种铁矿石探测研究装置

技术领域

[0001]本发明涉及一种探测研究装置，尤其涉及一种铁矿石探测研究装置。

背景技术

[0002]地质泛指地球的性质和特征。主要是指地球的物质组成、结构、构造、发育历史等，包括地球的圈层分异、物理性质、化学性质、岩石性质、矿物成分、岩层和岩体的产出状态、接触关系，地球的构造发育史、生物进化史、气候变迁史，以及矿产资源的赋存状况和分布规律等。在我国，“地质”一词最早见于三国时魏国王弼的《周易注·坤》，但当时属于哲学概念。1853年出版的《地理全书》中的“地质”一词是我国目前所能见到的最早具有科学意义的概念。

[0003]在进行铁矿石探测时，需要对铁矿石进行取样研究，并通过研究得出铁矿石的含铁量，目前一般是人工用手拿着取样设备对铁矿石进行取样研究，取样设备的后坐力大且较重，如此需要大量的时间和精力，后坐力大容易使手臂受伤。

发明内容

[0004]为了克服人工用手拿着取样设备对铁矿石进行取样研究，取样设备的后坐力大且较重，如此需要大量的时间和精力，后坐力大容易使手臂受伤的缺点，技术问题：提供一种能够省时省力、能够避免手臂受伤、使用方便的铁矿石探测研究装置。

[0005]本发明的技术方案是：一种铁矿石探测研究装置，包括有横板、支板、箱体、第一连接板、第一滑块、第一固定板、第一轴承座、第二轴承座、螺杆、螺母、第二连接板、第一电机、转杆、钻头、第一安装板和第二电机，横板的左部开有开口，横板底部的左右两侧均连接有支板，横板的顶部连接有箱体，箱体内的顶部左侧连接有第一连接板，第一连接板的右侧面开有第一滑槽，第一滑槽内设有第一滑块，第一滑槽下侧的第一连接板右侧面连接有第一固定板，第一固定板的右部嵌入式安装有第一轴承座，箱体顶部的中间嵌入式安装有第二轴承座，第一轴承座和第二轴承座之间连接有螺杆，螺杆上设有螺母，螺母的左侧面与第一滑块的右侧面连接，螺母的右侧面连接有第二连接板，第二连接板的底部安装有第一电机，第一电机的输出轴通过键连接有转杆，转杆的底端连接有钻头，钻头的下部开有取料槽，箱体顶部的左侧连接有第一安装板，第一安装板右侧面的上部安装有第二电机，第二电机的输出轴通过联轴器与螺杆的顶端连接。

[0006]可选地，还包括有滑套、滑杆、切块、第三连接板、第二安装板、电动绕线轮和拉绳，开口右侧的横板底部连接有两个滑套，两个滑套内设有滑杆，滑杆的左端连接有切块，滑杆底部的右侧连接有第三连接板，右侧支板的左侧面上部连接有第二安装板，第二安装板前侧面的左部安装有电动绕线轮，电动绕线轮上绕有拉绳，拉绳的末端与滑杆的右端连接。

[0007]可选地，还包括有第二滑块、第四连接板、T形插杆、竖板、第二固定板、第五连接板、导杆、敲打块、连接杆、接触轮、第一弹簧、第三轴承座、第一转轴、第一齿轮、楔形块和第二齿轮，横板顶部的右侧开有第二滑槽，第二滑槽内的底部横板上开有两个插孔，第二滑槽内设有两个第二滑块，两个第二滑块的顶部之间连接有第四连接板，第四连接板的右部开有通孔，通孔内设有T形插杆，T形插杆的底端位于左侧的插孔内，第四连接板顶部的左侧连接有竖板，竖板左侧面的下部连接有第二固定板，第二固定板顶部的左侧开有凹槽，竖板左侧面的上部连接有第五连接板，第五连接板的左部开有导孔，导孔内设有导杆，导杆的底端连接有敲打块，导杆左侧面的上部连接有连接杆，连接杆的左端转动式连接有接触轮，导杆上设有第一弹簧，第一弹簧是底端与第五连接板的顶部连接，第一弹簧的顶端与连接杆的底部连接，第四连接板的左部嵌入式安装有第三轴承座，第三轴承座上连接有第一转轴，第一转轴的下部连接有第一齿轮，第一转轴的顶端连接有楔形块，第一电机的输出轴上连接有第二齿轮，第二齿轮与第一齿轮啮合。

[0008]可选地，还包括有摆动板、第二弹簧和插板，左侧支板前侧面的下部铰接连接有摆动板，摆动板顶部的右侧与左侧支板的左侧面之间连接有第二弹簧，摆动板底部的左侧连接有插板。

[0009]可选地，还包括有第三固定板、第四固定板、T形螺栓和壳体，箱体顶部的左侧连接有第三固定板，第三固定板上的左右两侧均开有螺纹孔，第三固定板的顶部放置有第四固定板，第四固定板上的左右两侧也均开有螺纹孔，螺纹孔内设有T形螺栓，第四固定板的右侧面连接有壳体，第二电机位于壳体内。

[0010]当需要进行铁矿石探测研究时，人工将本发明放置到设定的位置，随后人工启动第二电机使螺杆顺时针转动，螺杆顺时针转动能够使螺母经第一滑块在第一滑槽内向下移动，螺母向下移动带动第二连接板向下移动，第二连接板向下移动带动第一电机向下移动，第一电机向下移动带动转杆向下移动，转杆向下移动带动钻头向下移动，当钻头向下移动与地面接触时，人工启动第一电机使转杆转动，转杆转动带动钻头转动，且钻头继续向下移动，如此钻头转动能够对铁矿石进行钻取，当铁矿石钻取完成后，人工关闭第一电机。然后启动第二电机使螺杆逆时针转动，螺母随之向上移动，进而能够使钻头向上移动复位，当钻头向上移动复位后，人工关闭第二电机，最后人工对钻头内的铁矿石取出进行研究即可。

[0011]因为还包括有滑套、滑杆、切块、第三连接板、第二安装板、电动绕线轮和拉绳，开口右侧的横板底部连接有两个滑套，两个滑套内设有滑杆，滑杆的左端连接有切块，滑杆底部的右侧连接有第三连接板，右侧支板的左侧面上部连接有第二安装板，第二安装板前侧面的左部安装有电动绕线轮，电动绕线轮上绕有拉绳，拉绳的末端与滑杆的右端连接。人工向左移动第三连接板，第三连接板向左移动带动滑杆向左移动，滑杆向左移动能够使电动绕线轮放出拉绳，滑杆向左移动带动切块移动插入取料槽内，如此能够对钻头内的铁矿石取出，如此不需人工对钻头内的铁矿石取出，当钻头内的铁矿石取出后，人工启动电动绕线轮顺时针转动，电动绕线轮顺时针转动能够将拉绳收回，如此能够使滑杆向右移动，当滑杆向右移动复位后，人工关闭电动绕线轮。

[0012]因为还包括有第二滑块、第四连接板、T形插杆、竖板、第二固定板、第五连接板、导杆、敲打块、连接杆、接触轮、第一弹簧、第三轴承座、第一转轴、第一齿轮、楔形块和第二齿轮，横板顶部的右侧开有第二滑槽，第二滑槽内的底部横板上开有两个插孔，第二滑槽内设有两个第二滑块，两个第二滑块的顶部之间连接有第四连接板，第四连接板的右部开口通孔，通孔内设有T形插杆，T形插杆的底端位于左侧的插孔内，第四连接板顶部的左侧连接有竖板，竖板左侧面的下部连接有第二固定板，第二固定板顶部的左侧开有凹槽，竖板左侧面的上部连接有第五连接板，第五连接板的左部开有导孔，导孔内设有导杆，导杆的底端连接有敲打块，导杆左侧面的上部连接有连接杆，连接杆的左端转动式连接有接触轮，导杆上设有第一弹簧，第一弹簧是底端与第五连接板的顶部连接，第一弹簧的顶端与连接杆的底部连接，第四连接板的左部嵌入式安装有第三轴承座，第三轴承座上连接有第一转轴，第一转轴的下部连接有第一齿轮，第一转轴的顶端连接有楔形块，第一电机的输出轴上连接有第二齿轮，第二齿轮与第一齿轮啮合。人工将取下的铁矿石放置到一个容器内，随后人工将容器放置到凹槽内，第一电机转动带动第二齿轮转动，第二齿轮转动带动第一齿轮转动，第一齿轮转动带动第一转轴转动，第一转轴转动带动楔形块转动，楔形块转动能够挤压接触轮，使接触轮向下移动，接触轮向下移动带动连接杆向下移动，连接杆向下移动带动导杆向下移动，第一弹簧随之压缩，导杆向下移动带动敲打块向下移动，当楔形块转动不挤压接触轮时，第一弹簧随之反弹使敲打块向上移动复位，敲打块向下和向上移动能够对容器内的铁矿石进行敲打，进而能够将容器内的铁矿石敲碎，如此能够方便对铁矿石进行研究。

[0013]因为还包括有摆动板、第二弹簧和插板，左侧支板前侧面的下部铰接连接有摆动板，摆动板顶部的右侧与左侧支板的左侧面之间连接有第二弹簧，摆动板底部的左侧连接有插板。人工用脚向下踩动摆动板，摆动板随之向下摆动，第二弹簧随之伸张，摆动板向下摆动带动插板向下摆动，插板向下摆动能够插入地面内，如此能够对本发明进行固定，当需要移动本发明时，人工时插板移出地面内，第二弹簧随之反弹使摆动板向上摆动复位。

[0014]因为还包括有第三固定板、第四固定板、T形螺栓和壳体，箱体顶部的左侧连接有第三固定板，第三固定板上的左右两侧均开有螺纹孔，第三固定板的顶部放置有第四固定板，第四固定板上的左右两侧也均开有螺纹孔，螺纹孔内设有T形螺栓，第四固定板的右侧面连接有壳体，第二电机位于壳体内。壳体能够对第二电机进行防护，当不需要防护时，人工用手顺时针拧动T形螺栓，T形螺栓随之向上移动，如此能够使T形螺栓移出螺纹孔内，随后人工将壳体拿走即可。

[0015]本发明的有益效果是：本发明通过使钻头向下移动与地面接触时，且钻头转动能够对铁矿石进行钻取，如此不需要人工拿着取样设备对铁矿石进行取样，从而达到了能够省时省力、能够避免手臂受伤、使用方便的效果。

附图说明

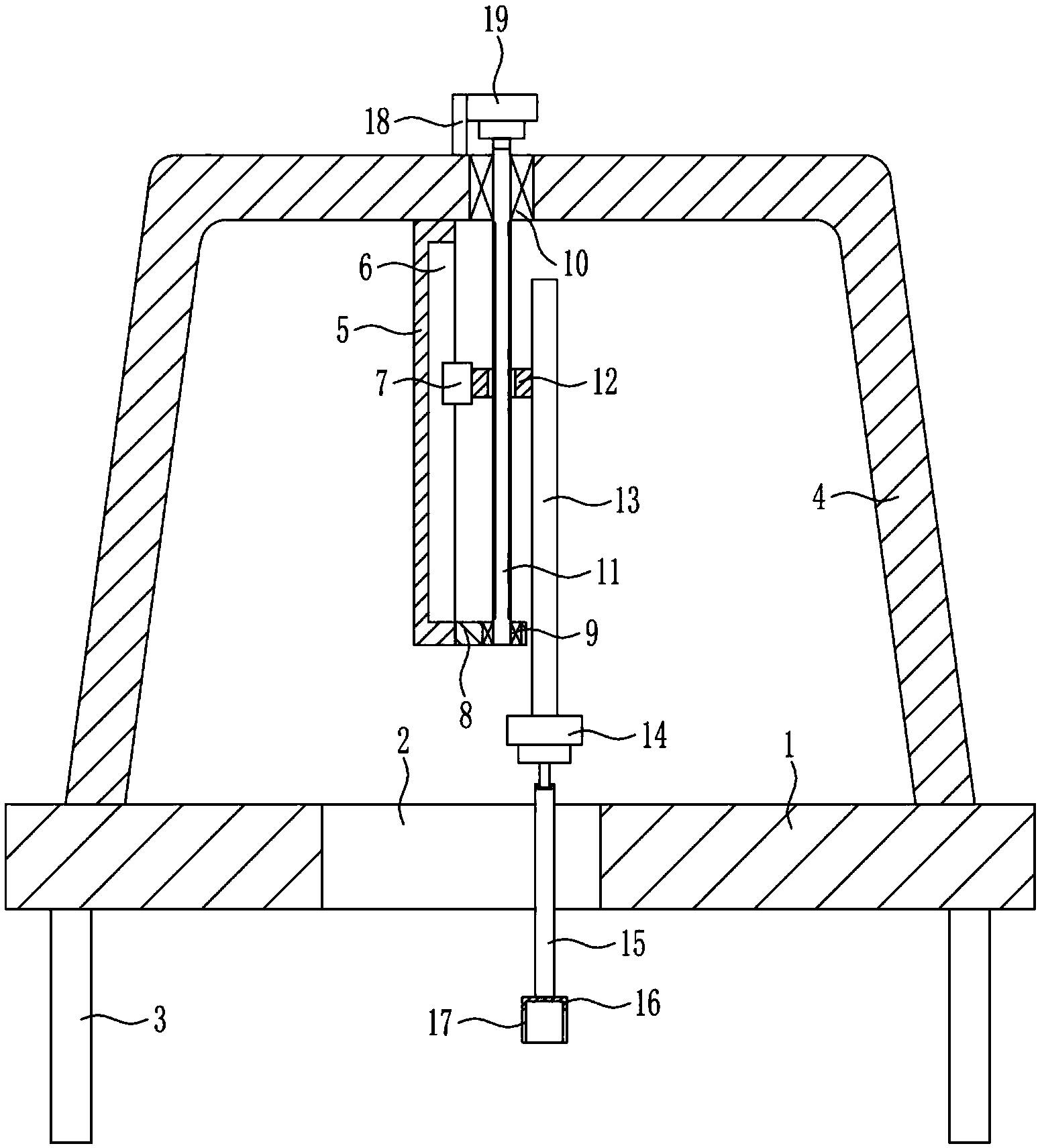

[0016]图1为本发明的第一种主视结构示意图。

[0017]图2为本发明横板的放大结构示意图。

[0018]图3为本发明竖板的放大结构示意图。

[0019]图4为本发明的第二种主视结构示意图。

[0020]图5为本发明的第三种主视结构示意图。

[0021]图6为本发明壳体的放大结构示意图。

[0022]图中：1横板，2开口，3支板，4箱体，5第一连接板，6第一滑槽，7第一滑块，8第一固定板，9第一轴承座，10第二轴承座，11螺杆，12螺母，13第二连接板，14第一电机，15转杆，16钻头，17取料槽，18第一安装板，19第二电机，20滑套，21滑杆，22切块，23第三连接板，24第二安装板，25电动绕线轮，26拉绳，27第二滑槽，28插孔，29第二滑块，30第四连接板，31T形插杆，32竖板，33第二固定板，34凹槽，35第五连接板，36导孔，37导杆，38敲打块，39连接杆，40接触轮，41第一弹簧，42第三轴承座，43第一转轴，44第一齿轮，45楔形块，46第二齿轮，47摆动板，48第二弹簧，49插板，50第三固定板，51螺纹孔，52第四固定板，53T形螺栓，54壳体。

具体实施方式

[0023]以下所述仅为本发明的较佳实施例，并不因此而限定本发明的保护范围。

[0024]实施例1

[0025]一种铁矿石探测研究装置，如图1-6所示，包括有横板1、支板3、箱体4、第一连接板5、第一滑块7、第一固定板8、第一轴承座9、第二轴承座10、螺杆11、螺母12、第二连接板13、第一电机14、转杆15、钻头16、第一安装板18和第二电机19，横板1的左部开有开口2，横板1底部的左右两侧均连接有支板3，横板1的顶部连接有箱体4，箱体4内的顶部左侧连接有第一连接板5，第一连接板5的右侧面开有第一滑槽6，第一滑槽6内设有第一滑块7，第一滑槽6下侧的第一连接板5右侧面连接有第一固定板8，第一固定板8的右部嵌入式安装有第一轴承座9，箱体4顶部的中间嵌入式安装有第二轴承座10，第一轴承座9和第二轴承座10之间连接有螺杆11，螺杆11上设有螺母12，螺母12的左侧面与第一滑块7的右侧面连接，螺母12的右侧面连接有第二连接板13，第二连接板13的底部安装有第一电机14，第一电机14的输出轴通过键连接有转杆15，转杆15的底端连接有钻头16，钻头16的下部开有取料槽17，箱体4顶部的左侧连接有第一安装板18，第一安装板18右侧面的上部安装有第二电机19，第二电机19的输出轴通过联轴器与螺杆11的顶端连接。

[0026]实施例2

[0027]一种铁矿石探测研究装置，如图1-6所示，包括有横板1、支板3、箱体4、第一连接板5、第一滑块7、第一固定板8、第一轴承座9、第二轴承座10、螺杆11、螺母12、第二连接板13、第一电机14、转杆15、钻头16、第一安装板18和第二电机19，横板1的左部开有开口2，横板1底部的左右两侧均连接有支板3，横板1的顶部连接有箱体4，箱体4内的顶部左侧连接有第一连接板5，第一连接板5的右侧面开有第一滑槽6，第一滑槽6内设有第一滑块7，第一滑槽6下侧的第一连接板5右侧面连接有第一固定板8，第一固定板8的右部嵌入式安装有第一轴承座9，箱体4顶部的中间嵌入式安装有第二轴承座10，第一轴承座9和第二轴承座10之间连接有螺杆11，螺杆11上设有螺母12，螺母12的左侧面与第一滑块7的右侧面连接，螺母12的右侧面连接有第二连接板13，第二连接板13的底部安装有第一电机14，第一电机14的输出轴通过键连接有转杆15，转杆15的底端连接有钻头16，钻头16的下部开有取料槽17，箱体4顶部的左侧连接有第一安装板18，第一安装板18右侧面的上部安装有第二电机19，第二电机19的输出轴通过联轴器与螺杆11的顶端连接。

[0028]还包括有滑套20、滑杆21、切块22、第三连接板23、第二安装板24、电动绕线轮25和拉绳26，开口2右侧的横板1底部连接有两个滑套20，两个滑套20内设有滑杆21，滑杆21的左端连接有切块22，滑杆21底部的右侧连接有第三连接板23，右侧支板3的左侧面上部连接有第二安装板24，第二安装板24前侧面的左部安装有电动绕线轮25，电动绕线轮25上绕有拉绳26，拉绳26的末端与滑杆21的右端连接。

[0029]实施例3

[0030]一种铁矿石探测研究装置，如图1-6所示，包括有横板1、支板3、箱体4、第一连接板5、第一滑块7、第一固定板8、第一轴承座9、第二轴承座10、螺杆11、螺母12、第二连接板13、第一电机14、转杆15、钻头16、第一安装板18和第二电机19，横板1的左部开有开口2，横板1底部的左右两侧均连接有支板3，横板1的顶部连接有箱体4，箱体4内的顶部左侧连接有第一连接板5，第一连接板5的右侧面开有第一滑槽6，第一滑槽6内设有第一滑块7，第一滑槽6下侧的第一连接板5右侧面连接有第一固定板8，第一固定板8的右部嵌入式安装有第一轴承座9，箱体4顶部的中间嵌入式安装有第二轴承座10，第一轴承座9和第二轴承座10之间连接有螺杆11，螺杆11上设有螺母12，螺母12的左侧面与第一滑块7的右侧面连接，螺母12的右侧面连接有第二连接板13，第二连接板13的底部安装有第一电机14，第一电机14的输出轴通过键连接有转杆15，转杆15的底端连接有钻头16，钻头16的下部开有取料槽17，箱体4顶部的左侧连接有第一安装板18，第一安装板18右侧面的上部安装有第二电机19，第二电机19的输出轴通过联轴器与螺杆11的顶端连接。

[0031]还包括有滑套20、滑杆21、切块22、第三连接板23、第二安装板24、电动绕线轮25和拉绳26，开口2右侧的横板1底部连接有两个滑套20，两个滑套20内设有滑杆21，滑杆21的左端连接有切块22，滑杆21底部的右侧连接有第三连接板23，右侧支板3的左侧面上部连接有第二安装板24，第二安装板24前侧面的左部安装有电动绕线轮25，电动绕线轮25上绕有拉绳26，拉绳26的末端与滑杆21的右端连接。

[0032]还包括有第二滑块29、第四连接板30、T形插杆31、竖板32、第二固定板33、第五连接板35、导杆37、敲打块38、连接杆39、接触轮40、第一弹簧41、第三轴承座42、第一转轴43、第一齿轮44、楔形块45和第二齿轮46，横板1顶部的右侧开有第二滑槽27，第二滑槽27内的底部横板1上开有两个插孔28，第二滑槽27内设有两个第二滑块29，两个第二滑块29的顶部之间连接有第四连接板30，第四连接板30的右部开有通孔，通孔内设有T形插杆31，T形插杆31的底端位于左侧的插孔28内，第四连接板30顶部的左侧连接有竖板32，竖板32左侧面的下部连接有第二固定板33，第二固定板33顶部的左侧开有凹槽34，竖板32左侧面的上部连接有第五连接板35，第五连接板35的左部开有导孔36，导孔36内设有导杆37，导杆37的底端连接有敲打块38，导杆37左侧面的上部连接有连接杆39，连接杆39的左端转动式连接有接触轮40，导杆37上设有第一弹簧41，第一弹簧41是底端与第五连接板35的顶部连接，第一弹簧41的顶端与连接杆39的底部连接，第四连接板30的左部嵌入式安装有第三轴承座42，第三轴承座42上连接有第一转轴43，第一转轴43的下部连接有第一齿轮44，第一转轴43的顶端连接有楔形块45，第一电机14的输出轴上连接有第二齿轮46，第二齿轮46与第一齿轮44啮合。

[0033]实施例4

[0034]一种铁矿石探测研究装置，如图1-6所示，包括有横板1、支板3、箱体4、第一连接板5、第一滑块7、第一固定板8、第一轴承座9、第二轴承座10、螺杆11、螺母12、第二连接板13、第一电机14、转杆15、钻头16、第一安装板18和第二电机19，横板1的左部开有开口2，横板1底部的左右两侧均连接有支板3，横板1的顶部连接有箱体4，箱体4内的顶部左侧连接有第一连接板5，第一连接板5的右侧面开有第一滑槽6，第一滑槽6内设有第一滑块7，第一滑槽6下侧的第一连接板5右侧面连接有第一固定板8，第一固定板8的右部嵌入式安装有第一轴承座9，箱体4顶部的中间嵌入式安装有第二轴承座10，第一轴承座9和第二轴承座10之间连接有螺杆11，螺杆11上设有螺母12，螺母12的左侧面与第一滑块7的右侧面连接，螺母12的右侧面连接有第二连接板13，第二连接板13的底部安装有第一电机14，第一电机14的输出轴通过键连接有转杆15，转杆15的底端连接有钻头16，钻头16的下部开有取料槽17，箱体4顶部的左侧连接有第一安装板18，第一安装板18右侧面的上部安装有第二电机19，第二电机19的输出轴通过联轴器与螺杆11的顶端连接。

[0035]还包括有滑套20、滑杆21、切块22、第三连接板23、第二安装板24、电动绕线轮25和拉绳26，开口2右侧的横板1底部连接有两个滑套20，两个滑套20内设有滑杆21，滑杆21的左端连接有切块22，滑杆21底部的右侧连接有第三连接板23，右侧支板3的左侧面上部连接有第二安装板24，第二安装板24前侧面的左部安装有电动绕线轮25，电动绕线轮25上绕有拉绳26，拉绳26的末端与滑杆21的右端连接。

[0036]还包括有第二滑块29、第四连接板30、T形插杆31、竖板32、第二固定板33、第五连接板35、导杆37、敲打块38、连接杆39、接触轮40、第一弹簧41、第三轴承座42、第一转轴43、第一齿轮44、楔形块45和第二齿轮46，横板1顶部的右侧开有第二滑槽27，第二滑槽27内的底部横板1上开有两个插孔28，第二滑槽27内设有两个第二滑块29，两个第二滑块29的顶部之间连接有第四连接板30，第四连接板30的右部开有通孔，通孔内设有T形插杆31，T形插杆31的底端位于左侧的插孔28内，第四连接板30顶部的左侧连接有竖板32，竖板32左侧面的下部连接有第二固定板33，第二固定板33顶部的左侧开有凹槽34，竖板32左侧面的上部连接有第五连接板35，第五连接板35的左部开有导孔36，导孔36内设有导杆37，导杆37的底端连接有敲打块38，导杆37左侧面的上部连接有连接杆39，连接杆39的左端转动式连接有接触轮40，导杆37上设有第一弹簧41，第一弹簧41是底端与第五连接板35的顶部连接，第一弹簧41的顶端与连接杆39的底部连接，第四连接板30的左部嵌入式安装有第三轴承座42，第三轴承座42上连接有第一转轴43，第一转轴43的下部连接有第一齿轮44，第一转轴43的顶端连接有楔形块45，第一电机14的输出轴上连接有第二齿轮46，第二齿轮46与第一齿轮44啮合。

[0037]还包括有摆动板47、第二弹簧48和插板49，左侧支板3前侧面的下部铰接连接有摆动板47，摆动板47顶部的右侧与左侧支板3的左侧面之间连接有第二弹簧48，摆动板47底部的左侧连接有插板49。

[0038]实施例5

[0039]一种铁矿石探测研究装置，如图1-6所示，包括有横板1、支板3、箱体4、第一连接板5、第一滑块7、第一固定板8、第一轴承座9、第二轴承座10、螺杆11、螺母12、第二连接板13、第一电机14、转杆15、钻头16、第一安装板18和第二电机19，横板1的左部开有开口2，横板1底部的左右两侧均连接有支板3，横板1的顶部连接有箱体4，箱体4内的顶部左侧连接有第一连接板5，第一连接板5的右侧面开有第一滑槽6，第一滑槽6内设有第一滑块7，第一滑槽6下侧的第一连接板5右侧面连接有第一固定板8，第一固定板8的右部嵌入式安装有第一轴承座9，箱体4顶部的中间嵌入式安装有第二轴承座10，第一轴承座9和第二轴承座10之间连接有螺杆11，螺杆11上设有螺母12，螺母12的左侧面与第一滑块7的右侧面连接，螺母12的右侧面连接有第二连接板13，第二连接板13的底部安装有第一电机14，第一电机14的输出轴通过键连接有转杆15，转杆15的底端连接有钻头16，钻头16的下部开有取料槽17，箱体4顶部的左侧连接有第一安装板18，第一安装板18右侧面的上部安装有第二电机19，第二电机19的输出轴通过联轴器与螺杆11的顶端连接。

[0040]还包括有滑套20、滑杆21、切块22、第三连接板23、第二安装板24、电动绕线轮25和拉绳26，开口2右侧的横板1底部连接有两个滑套20，两个滑套20内设有滑杆21，滑杆21的左端连接有切块22，滑杆21底部的右侧连接有第三连接板23，右侧支板3的左侧面上部连接有第二安装板24，第二安装板24前侧面的左部安装有电动绕线轮25，电动绕线轮25上绕有拉绳26，拉绳26的末端与滑杆21的右端连接。

[0041]还包括有第二滑块29、第四连接板30、T形插杆31、竖板32、第二固定板33、第五连接板35、导杆37、敲打块38、连接杆39、接触轮40、第一弹簧41、第三轴承座42、第一转轴43、第一齿轮44、楔形块45和第二齿轮46，横板1顶部的右侧开有第二滑槽27，第二滑槽27内的底部横板1上开有两个插孔28，第二滑槽27内设有两个第二滑块29，两个第二滑块29的顶部之间连接有第四连接板30，第四连接板30的右部开有通孔，通孔内设有T形插杆31，T形插杆31的底端位于左侧的插孔28内，第四连接板30顶部的左侧连接有竖板32，竖板32左侧面的下部连接有第二固定板33，第二固定板33顶部的左侧开有凹槽34，竖板32左侧面的上部连接有第五连接板35，第五连接板35的左部开有导孔36，导孔36内设有导杆37，导杆37的底端连接有敲打块38，导杆37左侧面的上部连接有连接杆39，连接杆39的左端转动式连接有接触轮40，导杆37上设有第一弹簧41，第一弹簧41是底端与第五连接板35的顶部连接，第一弹簧41的顶端与连接杆39的底部连接，第四连接板30的左部嵌入式安装有第三轴承座42，第三轴承座42上连接有第一转轴43，第一转轴43的下部连接有第一齿轮44，第一转轴43的顶端连接有楔形块45，第一电机14的输出轴上连接有第二齿轮46，第二齿轮46与第一齿轮44啮合。

[0042]还包括有摆动板47、第二弹簧48和插板49，左侧支板3前侧面的下部铰接连接有摆动板47，摆动板47顶部的右侧与左侧支板3的左侧面之间连接有第二弹簧48，摆动板47底部的左侧连接有插板49。

[0043]还包括有第三固定板50、第四固定板52、T形螺栓53和壳体54，箱体4顶部的左侧连接有第三固定板50，第三固定板50上的左右两侧均开有螺纹孔51，第三固定板50的顶部放置有第四固定板52，第四固定板52上的左右两侧也均开有螺纹孔51，螺纹孔51内设有T形螺栓53，第四固定板52的右侧面连接有壳体54，第二电机19位于壳体54内。

[0044]当需要进行铁矿石探测研究时，人工将本发明放置到设定的位置，随后人工启动第二电机19使螺杆11顺时针转动，螺杆11顺时针转动能够使螺母12经第一滑块7在第一滑槽6内向下移动，螺母12向下移动带动第二连接板13向下移动，第二连接板13向下移动带动第一电机14向下移动，第一电机14向下移动带动转杆15向下移动，转杆15向下移动带动钻头16向下移动，当钻头16向下移动与地面接触时，人工启动第一电机14使转杆15转动，转杆15转动带动钻头16转动，且钻头16继续向下移动，如此钻头16转动能够对铁矿石进行钻取，当铁矿石钻取完成后，人工关闭第一电机14。然后启动第二电机19使螺杆11逆时针转动，螺母12随之向上移动，进而能够使钻头16向上移动复位，当钻头16向上移动复位后，人工关闭第二电机19，最后人工对钻头16内的铁矿石取出进行研究即可。

[0045]因为还包括有滑套20、滑杆21、切块22、第三连接板23、第二安装板24、电动绕线轮25和拉绳26，开口2右侧的横板1底部连接有两个滑套20，两个滑套20内设有滑杆21，滑杆21的左端连接有切块22，滑杆21底部的右侧连接有第三连接板23，右侧支板3的左侧面上部连接有第二安装板24，第二安装板24前侧面的左部安装有电动绕线轮25，电动绕线轮25上绕有拉绳26，拉绳26的末端与滑杆21的右端连接。人工向左移动第三连接板23，第三连接板23向左移动带动滑杆21向左移动，滑杆21向左移动能够使电动绕线轮25放出拉绳26，滑杆21向左移动带动切块22移动插入取料槽17内，如此能够对钻头16内的铁矿石取出，如此不需人工对钻头16内的铁矿石取出，当钻头16内的铁矿石取出后，人工启动电动绕线轮25顺时针转动，电动绕线轮25顺时针转动能够将拉绳26收回，如此能够使滑杆21向右移动，当滑杆21向右移动复位后，人工关闭电动绕线轮25。

[0046]因为还包括有第二滑块29、第四连接板30、T形插杆31、竖板32、第二固定板33、第五连接板35、导杆37、敲打块38、连接杆39、接触轮40、第一弹簧41、第三轴承座42、第一转轴43、第一齿轮44、楔形块45和第二齿轮46，横板1顶部的右侧开有第二滑槽27，第二滑槽27内的底部横板1上开有两个插孔28，第二滑槽27内设有两个第二滑块29，两个第二滑块29的顶部之间连接有第四连接板30，第四连接板30的右部开口2通孔，通孔内设有T形插杆31，T形插杆31的底端位于左侧的插孔28内，第四连接板30顶部的左侧连接有竖板32，竖板32左侧面的下部连接有第二固定板33，第二固定板33顶部的左侧开有凹槽34，竖板32左侧面的上部连接有第五连接板35，第五连接板35的左部开有导孔36，导孔36内设有导杆37，导杆37的底端连接有敲打块38，导杆37左侧面的上部连接有连接杆39，连接杆39的左端转动式连接有接触轮40，导杆37上设有第一弹簧41，第一弹簧41是底端与第五连接板35的顶部连接，第一弹簧41的顶端与连接杆39的底部连接，第四连接板30的左部嵌入式安装有第三轴承座42，第三轴承座42上连接有第一转轴43，第一转轴43的下部连接有第一齿轮44，第一转轴43的顶端连接有楔形块45，第一电机14的输出轴上连接有第二齿轮46，第二齿轮46与第一齿轮44啮合。人工将取下的铁矿石放置到一个容器内，随后人工将容器放置到凹槽34内，第一电机14转动带动第二齿轮46转动，第二齿轮46转动带动第一齿轮44转动，第一齿轮44转动带动第一转轴43转动，第一转轴43转动带动楔形块45转动，楔形块45转动能够挤压接触轮40，使接触轮40向下移动，接触轮40向下移动带动连接杆39向下移动，连接杆39向下移动带动导杆37向下移动，第一弹簧41随之压缩，导杆37向下移动带动敲打块38向下移动，当楔形块45转动不挤压接触轮40时，第一弹簧41随之反弹使敲打块38向上移动复位，敲打块38向下和向上移动能够对容器内的铁矿石进行敲打，进而能够将容器内的铁矿石敲碎，如此能够方便对铁矿石进行研究。

[0047]因为还包括有摆动板47、第二弹簧48和插板49，左侧支板3前侧面的下部铰接连接有摆动板47，摆动板47顶部的右侧与左侧支板3的左侧面之间连接有第二弹簧48，摆动板47底部的左侧连接有插板49。人工用脚向下踩动摆动板47，摆动板47随之向下摆动，第二弹簧48随之伸张，摆动板47向下摆动带动插板49向下摆动，插板49向下摆动能够插入地面内，如此能够对本发明进行固定，当需要移动本发明时，人工时插板49移出地面内，第二弹簧48随之反弹使摆动板47向上摆动复位。

[0048]因为还包括有第三固定板50、第四固定板52、T形螺栓53和壳体54，箱体4顶部的左侧连接有第三固定板50，第三固定板50上的左右两侧均开有螺纹孔51，第三固定板50的顶部放置有第四固定板52，第四固定板52上的左右两侧也均开有螺纹孔51，螺纹孔51内设有T形螺栓53，第四固定板52的右侧面连接有壳体54，第二电机19位于壳体54内。壳体54能够对第二电机19进行防护，当不需要防护时，人工用手顺时针拧动T形螺栓53，T形螺栓53随之向上移动，如此能够使T形螺栓53移出螺纹孔51内，随后人工将壳体54拿走即可。

[0049]以上所述，仅为本发明的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，可轻易想到变化或替换，都应涵盖在本发明的保护范围之内。因此，本发明的保护范围应所述以权利要求的保护范围为准。
