详情

摘要

本发明公开了一种家用玻璃瓶标签去除装置，涉及生活工具技术领域。该家用玻璃瓶标签去除装置，包括支撑座，所述支撑座的顶部固定连接有筒体，且筒体的内壁后侧上固定安装有刷除机构，所述刷除机构的下方设置有放置板，且放置板的顶部固定连接有固定环，所述固定环内壁的四侧均固定连接有复位弹簧，且四个复位弹簧相背固定环内壁的一端均固定连接有夹块。该家用玻璃瓶标签去除装置，通过将玻璃瓶放至放置板上，放置板受到压力后通过压缩弹簧向下移动，从而驱动传动机构并带动夹紧机构对瓶身进行夹紧，并通过刷除机构运作将瓶身上的标签刷下，解决了手动去除标签效率较低同时现有洗瓶机不适用于家庭的问题。

权利要求

1.一种家用玻璃瓶标签去除装置，包括支撑座(1)，其特征在于：所述支撑座(1)的顶部固定连接有筒体(2)，且筒体(2)的内壁后侧上固定安装有刷除机构(3)，所述刷除机构(3)的下方设置有放置板(4)，且放置板(4)的顶部固定连接有固定环(5)，所述固定环(5)内壁的四侧均固定连接有复位弹簧(6)，且四个复位弹簧(6)相背固定环(5)内壁的一端均固定连接有夹块(7)，所述夹块(7)的底部滑动连接在放置板(4)的顶部，且放置板(4)顶部的左右两侧均开设有通槽(8)，两个所述通槽(8)均贯穿放置板(4)的底部，所述支撑座(1)顶部的中部向下凹陷形成容纳槽(9)；所述容纳槽(9)的内底部与螺纹环(10)的顶端连通，且螺纹环(10)固定连接在支撑座(1)底部的中部，所述螺纹环(10)的底端上螺纹连接有螺纹盖(11)，且螺纹环(10)内壁的前后两侧分别与支撑板(12)的前后两侧固定连接，所述支撑板(12)的顶部与压缩弹簧(13)的底端固定连接，且压缩弹簧(13)的顶端与放置板(4)的底部固定连接，所述容纳槽(9)内底部的左右两侧均固定连接斜板(14)，所述放置板(4)的左右两侧均固定连接有传动机构(15)，且两个传动机构(15)分别与两个夹紧机构(16)连接，两个所述夹紧机构(16)分别安装在筒体(1)内壁的左右两侧。

2.根据权利要求1所述的一种家用玻璃瓶标签去除装置，其特征在于：所述刷除机构(3)包括旋转电机(301)、连接环(302)、连接轴(303)、套环(304)、连接杆(305)、连接块(306)、刷板(307)、刷毛(308)、套筒(309)、导滑杆(310)和固定件(311)。

3.根据权利要求2所述的一种家用玻璃瓶标签去除装置，其特征在于：所述旋转电机(301)固定安装在筒体(1)背面的顶部，且旋转电机(301)的输出轴贯穿筒体(1)内壁后侧的顶部并套接有连接环(302)，所述连接环(302)正面的底部固定连接有连接轴(303)的后端，且连接轴(303)上套接有套环(304)，所述套环(304)的底部固定连接有连接杆(305)，且连接杆(305)的底端与连接块(306)铰接，所述连接块(306)的底部与刷板(307)顶部的中部固定连接，且刷板(307)的正面呈矩形阵列状铺设有刷毛(308)，所述刷板(307)背面的左右两侧均固定连接有套筒(309)，且两个套筒(309)内均纵向穿插有导滑杆(310)，两个所述导滑杆(310)的上下两端均通过固定件(311)固定连接在筒体(2)的内壁后侧。

4.根据权利要求1所述的一种家用玻璃瓶标签去除装置，其特征在于：所述传动机构(15)包括空槽(1501)、连接件(1502)、斜块(1503)、滑动块(1504)、第一销轴(1505)、连接片(1506)、第二销轴(1507)、摆动杆(1508)、弹簧槽(1509)、固定片(1510)和拉伸弹簧(1511)。

5.根据权利要求4所述的一种家用玻璃瓶标签去除装置，其特征在于：所述空槽(1501)开设在容纳槽(9)内壁左右两侧的顶部，所述放置板(4)的左右两侧均固定连接有连接件(1502)，且两个连接件(1502)的底部均延伸至容纳槽(9)内并固定连接有斜块(1503)，两个所述斜块(1503)的底部分别与两个滑动块(1504)的顶部贴合，且两个滑动块(1504)的正面内均插接有第一销轴(1505)，所述第一销轴(1505)上套接有连接片(1506)的左侧，且连接片(1506)的右侧内穿插有第二销轴(1507)，所述第二销轴(1507)的后端上套接有摆动杆(1508)，所述空槽(1501)的内底部开设有弹簧槽(1509)，所述滑动块(1504)底部的右侧固定连接有固定片(1510)，且固定片(1510)的底部与弹簧槽(1509)的内底部滑动连接，所述固定片(1510)的右侧固定连接有拉伸弹簧(1511)的左端，且拉伸弹簧(1511)的右端固定连接在弹簧槽(1509)的内右壁上。

6.根据权利要求5所述的一种家用玻璃瓶标签去除装置，其特征在于：所述夹紧机构(16)包括联动片(161)、夹紧板(162)、橡胶软块(163)、滑动套(164)和滑动杆(165)，所述联动片(161)铰接在摆动杆(1508)的顶端，且联动片(161)的左侧与夹紧板(162)右侧的中部固定连接，所述夹紧板(162)的左侧呈矩形阵列状铺设有橡胶软块(163)，且夹紧板(162)背面的上下两侧均固定连接有滑动套(164)，两个所述滑动套(164)内均穿插有滑动杆(165)，且两个滑动杆(165)的左右两端分别固定连接在筒体(2)的内壁后侧上和筒体(2)的内右壁上。

7.根据权利要求1所述的一种家用玻璃瓶标签去除装置，其特征在于：所述复位弹簧(6)的弹力大于夹块(7)的自重，且四个夹块(7)顶部相近的一侧均呈向下倾斜状。

8.根据权利要求5所述的一种家用玻璃瓶标签去除装置，其特征在于：所述斜块(1503)的底部与滑动块(1504)的顶部均为斜面，且滑动块(1504)的底部滑动连接在空槽(1501)的内底部。

说明书

一种家用玻璃瓶标签去除装置

技术领域

[0001]本发明涉及生活工具技术领域，具体为一种家用玻璃瓶标签去除装置。

背景技术

[0002]在人们日常生活中玻璃瓶装的食物与饮料随处可见，而在家庭生活中部分玻璃瓶容量较大，同时外观设计较为好看，在食用完瓶内食物或饮料后可用于盛放其他食物或者饮料，而瓶身表面的标签则较为碍眼，同时在有客来访的时候会形成一定的尴尬，通过手动擦洗去除标签的方式较为缓慢，同时去除效果较差，瓶身表面的不干胶无法完全去除，现有技术中缺少一种家用的玻璃瓶标签去除装置，大型的洗瓶机不适用于家庭使用。

发明内容

[0003](一)解决的技术问题

[0004]针对现有技术的不足，本发明提供了一种家用玻璃瓶标签去除装置，解决了通过手洗无法充分去除玻璃瓶标签，同时现有洗瓶机不适用于家庭的问题。

[0005](二)技术方案

[0006]为实现以上目的，本发明通过以下技术方案予以实现：一种家用玻璃瓶标签去除装置，包括支撑座，所述支撑座的顶部固定连接有筒体，且筒体的内壁后侧上固定安装有刷除机构，所述刷除机构的下方设置有放置板，且放置板的顶部固定连接有固定环，所述固定环内壁的四侧均固定连接有复位弹簧，且四个复位弹簧相背固定环内壁的一端均固定连接有夹块，所述夹块的底部滑动连接在放置板的顶部，且放置板顶部的左右两侧均开设有通槽，两个所述通槽均贯穿放置板的底部，所述支撑座顶部的中部向下凹陷形成容纳槽。

[0007]所述容纳槽的内底部与螺纹环的顶端连通，且螺纹环固定连接在支撑座底部的中部，所述螺纹环的底端上螺纹连接有螺纹盖，且螺纹环内壁的前后两侧分别与支撑板的前后两侧固定连接，所述支撑板的顶部与压缩弹簧的底端固定连接，且压缩弹簧的顶端与放置板的底部固定连接，所述容纳槽内底部的左右两侧均固定连接斜板，所述放置板的左右两侧均固定连接有传动机构，且两个传动机构分别与两个夹紧机构连接，两个所述夹紧机构分别安装在筒体内壁的左右两侧。

[0008]优选的，所述刷除机构包括旋转电机、连接环、连接轴、套环、连接杆、连接块、刷板、刷毛、套筒、导滑杆和固定件。

[0009]优选的，所述旋转电机固定安装在筒体背面的顶部，且旋转电机的输出轴贯穿筒体内壁后侧的顶部并套接有连接环，所述连接环正面的底部固定连接有连接轴的后端，且连接轴上套接有套环，所述套环的底部固定连接有连接杆，且连接杆的底端与连接块铰接，所述连接块的底部与刷板顶部的中部固定连接，且刷板的正面呈矩形阵列状铺设有刷毛，所述刷板背面的左右两侧均固定连接有套筒，且两个套筒内均纵向穿插有导滑杆，两个所述导滑杆的上下两端均通过固定件固定连接在筒体的内壁后侧。

[0010]优选的，所述传动机构包括空槽、连接件、斜块、滑动块、第一销轴、连接片、第二销轴、摆动杆、弹簧槽、固定片和拉伸弹簧。

[0011]优选的，所述空槽开设在容纳槽内壁左右两侧的顶部，所述放置板的左右两侧均固定连接有连接件，且两个连接件的底部均延伸至容纳槽内并固定连接有斜块，两个所述斜块的底部分别与两个滑动块的顶部贴合，且两个滑动块的正面内均插接有第一销轴，所述第一销轴上套接有连接片的左侧，且连接片的右侧内穿插有第二销轴，所述第二销轴的后端上套接有摆动杆，所述空槽的内底部开设有弹簧槽，所述滑动块底部的右侧固定连接有固定片，且固定片的底部与弹簧槽的内底部滑动连接，所述固定片的右侧固定连接有拉伸弹簧的左端，且拉伸弹簧的右端固定连接在弹簧槽的内右壁上。

[0012]优选的，所述夹紧机构包括联动片、夹紧板、橡胶软块、滑动套和滑动杆，所述联动片铰接在摆动杆的顶端，且联动片的左侧与夹紧板右侧的中部固定连接，所述夹紧板的左侧呈矩形阵列状铺设有橡胶软块，且夹紧板背面的上下两侧均固定连接有滑动套，两个所述滑动套内均穿插有滑动杆，且两个滑动杆的左右两端分别固定连接在筒体的内壁后侧上和筒体的内右壁上。

[0013]优选的，所述复位弹簧的弹力大于夹块的自重，且四个夹块顶部相近的一侧均呈向下倾斜状。

[0014]优选的，所述斜块的底部与滑动块的顶部均为斜面，且滑动块的底部滑动连接在空槽的内底部。

[0015](三)有益效果

[0016]本发明提供了一种家用玻璃瓶标签去除装置。具备以下有益效果：

[0017](1)、该家用玻璃瓶标签去除装置，通过将玻璃瓶放至放置板上，放置板受到压力后通过压缩弹簧向下移动，从而驱动传动机构并带动夹紧机构对瓶身进行夹紧，将贴有标签的一侧正对刷除机构，通过向筒体内倒入洗甲水，泡软瓶身上的标签，并通过刷除机构运作将瓶身上的标签刷下，有效去除了瓶身上的标签，同时使用过程中手动步骤极少，在去除标签的同时释放了使用者的双手，并解决了手动去除标签效率较低同时现有洗瓶机不适用于家庭的问题。

[0018](2)、该家用玻璃瓶标签去除装置，通过在放置板上设置固定环，以及复位弹簧与夹块的配合设置，从而能够使玻璃瓶放至放置板上时，夹块在复位弹簧的作用力下与玻璃瓶贴合并达到对玻璃瓶的夹紧效果，从而避免了玻璃瓶放入筒体内后出现歪倒的情况，同时通过夹块的形状设计能够在瓶底与夹块接触时形成一个空腔，从而便于将玻璃瓶放至放置板的顶部。

[0019](3)、该家用玻璃瓶标签去除装置，通过在放置板上开设通槽，从而能够有效将玻璃瓶去除标签过程中产生的碎屑经由通槽排至容纳槽内，能够避免碎屑堆积在放置板上的情况出现，从而避免了标签碎屑附着在瓶身上影响到对玻璃瓶清洁效果的情况出现。

[0020](4)、该家用玻璃瓶标签去除装置，通过在传动机构内设置连接件，从而能够使放置板在承受玻璃瓶重力下降时通过连接件带动斜块下降，从而使斜块挤压并推动滑动块移动，同时通过第一销轴、连接片和第二销轴的配合设置带动摆动杆摆动，从而驱动夹紧机构运作对瓶身进行夹紧，有效提高了该装置的使用便捷性。

[0021](5)、该家用玻璃瓶标签去除装置，通过在夹紧机构内设置联动片，从而能够使摆动杆摆动时带动夹紧板向瓶身移动，并通过橡胶软块对瓶身进行夹紧，避免瓶身在去除标签过程中出现滑动的情况，同时通过橡胶软块能够在夹紧板与瓶身之间形成一定的间隙，从而保证了瓶身上其他标签处同样能够浸泡在洗甲水内，便于使用者调整瓶身后对剩余的标签处进行去除。

[0022](6)、该家用玻璃瓶标签去除装置，通过在刮除机构内设置旋转电机、连接环、连接轴、套环和连接杆，从而能够通过旋转电机运作驱动连接杆带动连接块移动，从而使连接块带动刷板通过套筒沿着导滑杆反复上下移动，从而通过刷毛对瓶身上的标签进行刷除，通过往复刷除的方式能够保证该装置对瓶身标签的清除效果。

附图说明

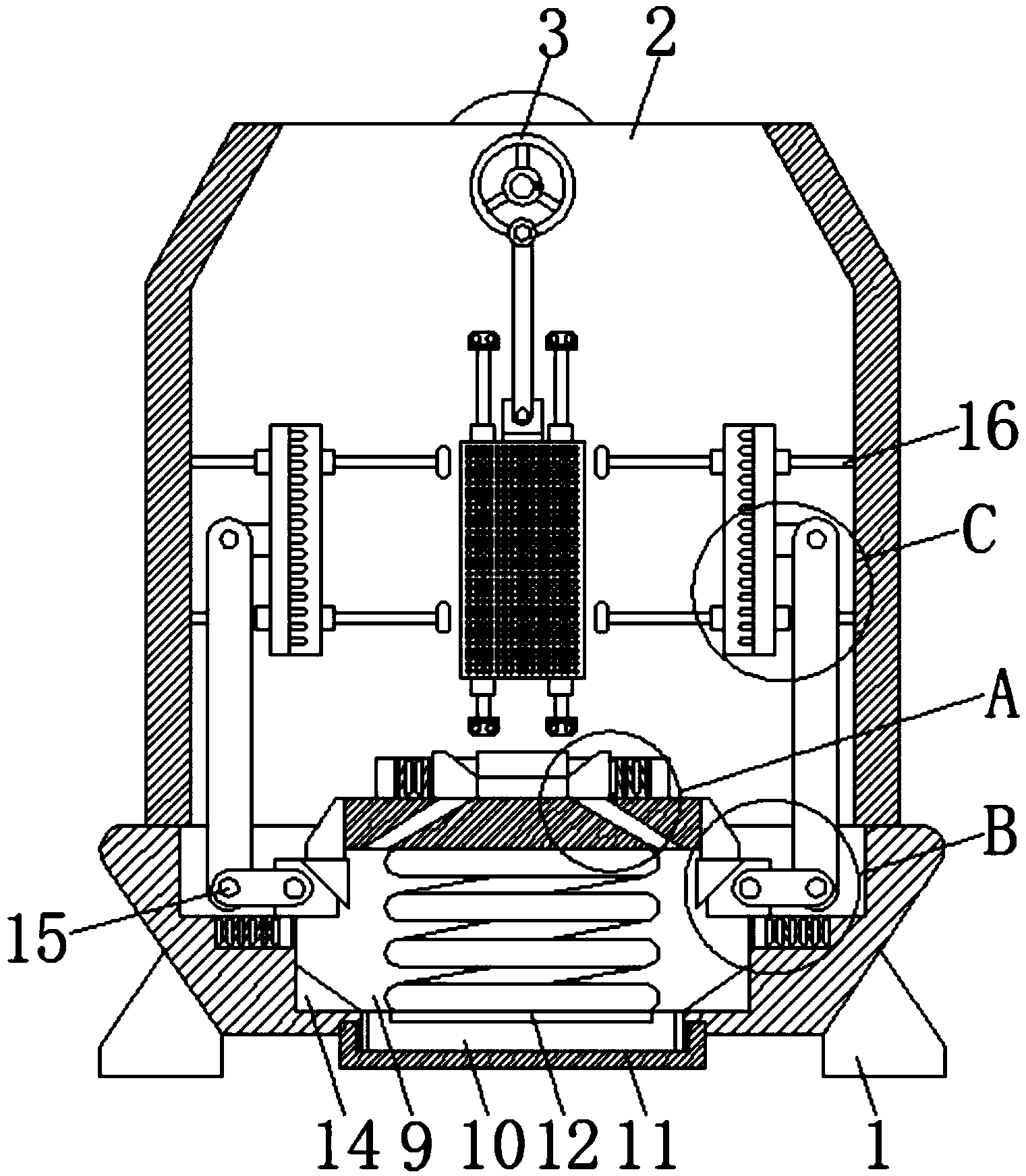

[0023]图1为本发明结构示意图；

[0024]图2为本发明结构示意图；

[0025]图3为本发明结构示意图；

[0026]图4为本发明结构示意图；

[0027]图5为本发明结构示意图。

[0028]图中：1支撑座、2筒体、3刷除机构、4放置板、5固定环、6复位弹簧、7夹块、8通槽、9容纳槽、10螺纹环、11螺纹盖、12支撑板、13压缩弹簧、14斜板、15传动机构、16夹紧机构、301旋转电机、302连接环、303连接轴、304套环、305连接杆、306连接块、307刷板、308刷毛、309套筒、310导滑杆、311固定件、1501空槽、1502连接件、1503斜块、1504滑动块、1505第一销轴、1506连接片、1507第二销轴、1508摆动杆、1509弹簧槽、1510固定片、1511拉伸弹簧、161联动片、162夹紧板、163橡胶软块、164滑动套、165滑动杆。

具体实施方式

[0029]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0030]所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。

[0031]请参阅图1-5，本发明提供一种技术方案：一种家用玻璃瓶标签去除装置，包括支撑座1，支撑座1的顶部固定连接有筒体2，且筒体2的内壁后侧上固定安装有刷除机构3，刷除机构3的下方设置有放置板4，且放置板4的顶部固定连接有固定环5，固定环5内壁的四侧均固定连接有复位弹簧6，且四个复位弹簧6相背固定环5内壁的一端均固定连接有夹块7，夹块7的底部滑动连接在放置板4的顶部，且放置板4顶部的左右两侧均开设有通槽8，复位弹簧6的弹力大于夹块7的自重，且四个夹块7顶部相近的一侧均呈向下倾斜状，通过在放置板4上设置固定环5，以及复位弹簧6与夹块7的配合设置，从而能够使玻璃瓶放至放置板4上时，夹块7在复位弹簧6的作用力下与玻璃瓶贴合并达到对玻璃瓶的夹紧效果，从而避免了玻璃瓶放入筒体2内后出现歪倒的情况，同时通过夹块7的形状设计能够在瓶底与夹块7接触时形成一个空腔，从而便于将玻璃瓶放至放置板4的顶部，两个通槽8均贯穿放置板4的底部，支撑座1顶部的中部向下凹陷形成容纳槽9。

[0032]容纳槽9的内底部与螺纹环10的顶端连通，且螺纹环10固定连接在支撑座1底部的中部，通过在放置板4上开设通槽8，从而能够有效将玻璃瓶去除标签过程中产生的碎屑经由通槽8排至容纳槽9内，能够避免碎屑堆积在放置板4上的情况出现，从而避免了标签碎屑附着在瓶身上影响到对玻璃瓶清洁效果的情况出现，螺纹环10的底端上螺纹连接有螺纹盖11，且螺纹环10内壁的前后两侧分别与支撑板12的前后两侧固定连接，支撑板12的顶部与压缩弹簧13的底端固定连接，且压缩弹簧13的顶端与放置板4的底部固定连接，容纳槽9内底部的左右两侧均固定连接斜板14，放置板4的左右两侧均固定连接有传动机构15，且两个传动机构15分别与两个夹紧机构16连接，两个夹紧机构16分别安装在筒体1内壁的左右两侧。

[0033]刷除机构3包括旋转电机301、连接环302、连接轴303、套环304、连接杆305、连接块306、刷板307、刷毛308、套筒309、导滑杆310和固定件311。

[0034]旋转电机301固定安装在筒体1背面的顶部，且旋转电机301的输出轴贯穿筒体1内壁后侧的顶部并套接有连接环302，连接环302正面的底部固定连接有连接轴303的后端，且连接轴303上套接有套环304，套环304的底部固定连接有连接杆305，且连接杆305的底端与连接块306铰接，连接块306的底部与刷板307顶部的中部固定连接，且刷板307的正面呈矩形阵列状铺设有刷毛308，刷板307背面的左右两侧均固定连接有套筒309，且两个套筒309内均纵向穿插有导滑杆310，两个导滑杆310的上下两端均通过固定件311固定连接在筒体2的内壁后侧，通过在刮除机构3内设置旋转电机301、连接环302、连接轴303、套环304和连接杆305，从而能够通过旋转电机301运作驱动连接杆305带动连接块306移动，从而使连接块306带动刷板307通过套筒309沿着导滑杆310反复上下移动，从而通过刷毛308对瓶身上的标签进行刷除，通过往复刷除的方式能够保证该装置对瓶身标签的清除效果。

[0035]传动机构15包括空槽1501、连接件1502、斜块1503、滑动块1504、第一销轴1505、连接片1506、第二销轴1507、摆动杆1508、弹簧槽1509、固定片1510和拉伸弹簧1511。

[0036]空槽1501开设在容纳槽9内壁左右两侧的顶部，放置板4的左右两侧均固定连接有连接件1502，且两个连接件1502的底部均延伸至容纳槽9内并固定连接有斜块1503，两个斜块1503的底部分别与两个滑动块1504的顶部贴合，且两个滑动块1504的正面内均插接有第一销轴1505，斜块1503的底部与滑动块1504的顶部均为斜面，且滑动块1504的底部滑动连接在空槽1501的内底部，第一销轴1505上套接有连接片1506的左侧，且连接片1506的右侧内穿插有第二销轴1507，第二销轴1507的后端上套接有摆动杆1508，通过在传动机构15内设置连接件1502，从而能够使放置板4在承受玻璃瓶重力下降时通过连接件1502带动斜块1503下降，从而使斜块1503挤压并推动滑动块1504移动，同时通过第一销轴1505、连接片1506和第二销轴1507的配合设置带动摆动杆1508摆动，从而驱动夹紧机构16运作对瓶身进行夹紧，有效提高了该装置的使用便捷性，空槽1501的内底部开设有弹簧槽1509，滑动块1504底部的右侧固定连接有固定片1510，且固定片1510的底部与弹簧槽1509的内底部滑动连接，固定片1510的右侧固定连接有拉伸弹簧1511的左端，且拉伸弹簧1511的右端固定连接在弹簧槽1509的内右壁上。

[0037]夹紧机构16包括联动片161、夹紧板162、橡胶软块163、滑动套164和滑动杆165，联动片161铰接在摆动杆1508的顶端，且联动片161的左侧与夹紧板162右侧的中部固定连接，夹紧板162的左侧呈矩形阵列状铺设有橡胶软块163，且夹紧板162背面的上下两侧均固定连接有滑动套164，通过在夹紧机构16内设置联动片161，从而能够使摆动杆1508摆动时带动夹紧板162向瓶身移动，并通过橡胶软块163对瓶身进行夹紧，避免瓶身在去除标签过程中出现滑动的情况，同时通过橡胶软块163能够在夹紧板162与瓶身之间形成一定的间隙，从而保证了瓶身上其他标签处同样能够浸泡在洗甲水内，便于使用者调整瓶身后对剩余的标签处进行去除，两个滑动套164内均穿插有滑动杆165，且两个滑动杆165的左右两端分别固定连接在筒体2的内壁后侧上和筒体2的内右壁上，通过将玻璃瓶放至放置板4上，放置板4受到压力后通过压缩弹簧13向下移动，从而驱动传动机构15并带动夹紧机构16对瓶身进行夹紧，将贴有标签的一侧正对刷除机构3，通过向筒体2内倒入洗甲水，泡软瓶身上的标签，并通过刷除机构3运作将瓶身上的标签刷下，有效去除了瓶身上的标签，同时使用过程中手动步骤极少，在去除标签的同时释放了使用者的双手，并解决了手动去除标签效率较低同时现有洗瓶机不适用于家庭的问题。

[0038]该家用玻璃瓶标签去除装置使用时，通过将玻璃瓶放入筒体2内，并用瓶底挤压夹块7使夹块7在复位弹簧6的形变效果下移至玻璃瓶身底部的四周并夹紧瓶身，放置板3受力后通过压缩弹簧13向下移动，通过连接件1502带动斜块1503挤压并推动滑动块1504，从而使滑动块1504在空槽1501内滑动，通过第一销轴1505、连接片1506和第二销轴1507带动摆动杆1508摆动，从而使摆动杆1508通过联动片161带动夹紧板162移动，通过滑动套164带动夹紧板162沿着滑动杆165滑动，从而使橡胶软块163与瓶身接触并夹紧瓶身，倒入洗甲水并没过标签处，通过旋转电机301运作带动连接环302与连接轴303转动，从而使套环304带动连接杆305摆动，通过连接块306带动刷板307移动，从而使刷板307通过套筒309在导滑杆310上滑动，通过刷毛刷除经由洗甲水泡软后的标签与不干胶。

[0039]综上可得，该家用玻璃瓶标签去除装置，通过在放置板4上设置固定环5，以及复位弹簧6与夹块7的配合设置，从而能够使玻璃瓶放至放置板4上时，夹块7在复位弹簧6的作用力下与玻璃瓶贴合并达到对玻璃瓶的夹紧效果，从而避免了玻璃瓶放入筒体2内后出现歪倒的情况，同时通过夹块7的形状设计能够在瓶底与夹块7接触时形成一个空腔，从而便于将玻璃瓶放至放置板4的顶部。

[0040]同时，通过在放置板4上开设通槽8，从而能够有效将玻璃瓶去除标签过程中产生的碎屑经由通槽8排至容纳槽9内，能够避免碎屑堆积在放置板4上的情况出现，从而避免了标签碎屑附着在瓶身上影响到对玻璃瓶清洁效果的情况出现。

[0041]同时，通过在刮除机构3内设置旋转电机301、连接环302、连接轴303、套环304和连接杆305，从而能够通过旋转电机301运作驱动连接杆305带动连接块306移动，从而使连接块306带动刷板307通过套筒309沿着导滑杆310反复上下移动，从而通过刷毛308对瓶身上的标签进行刷除，通过往复刷除的方式能够保证该装置对瓶身标签的清除效果。

[0042]同时，通过在传动机构15内设置连接件1502，从而能够使放置板4在承受玻璃瓶重力下降时通过连接件1502带动斜块1503下降，从而使斜块1503挤压并推动滑动块1504移动，同时通过第一销轴1505、连接片1506和第二销轴1507的配合设置带动摆动杆1508摆动，从而驱动夹紧机构16运作对瓶身进行夹紧，有效提高了该装置的使用便捷性。

[0043]同时，通过在夹紧机构16内设置联动片161，从而能够使摆动杆1508摆动时带动夹紧板162向瓶身移动，并通过橡胶软块163对瓶身进行夹紧，避免瓶身在去除标签过程中出现滑动的情况，同时通过橡胶软块163能够在夹紧板162与瓶身之间形成一定的间隙，从而保证了瓶身上其他标签处同样能够浸泡在洗甲水内，便于使用者调整瓶身后对剩余的标签处进行去除。

[0044]同时，通过将玻璃瓶放至放置板4上，放置板4受到压力后通过压缩弹簧13向下移动，从而驱动传动机构15并带动夹紧机构16对瓶身进行夹紧，将贴有标签的一侧正对刷除机构3，通过向筒体2内倒入洗甲水，泡软瓶身上的标签，并通过刷除机构3运作将瓶身上的标签刷下，有效去除了瓶身上的标签，同时使用过程中手动步骤极少，在去除标签的同时释放了使用者的双手，并解决了手动去除标签效率较低同时现有洗瓶机不适用于家庭的问题。

[0045]该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制作用的常规已知设备。

[0046]以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
