本发明公开了一种斜摆放光伏板水冲击甩动式复合清洁装置，其结构包括底架、工作台、控制面板、传输导线、滑动复合清洗机构、光伏板、配合槽，底架焊接在工作台的下端，控制面板通过螺丝固定在底架上表面的右端，控制面板通过传输导线与滑动复合清洗机构的右端电连接，本发明通过设有滑动复合清洗机构，驱动电机与辅助滑动架互相配合，使扣架可稳定的上下移动，减少晃动，防止扣架掉落，水冲击甩动机构与拆卸式复合清洁机构互相配合，对光伏板上的粉尘进行双重复合式的清刷，提高洁净程度，喷液头的转动使喷出的水柱初始速度更快，水柱加快了设备的清刷效率，所有出液口都设在喷液头的下端，使所有水柱都喷射覆盖在光伏板上，提高水的利用率。
权利要求
1.一种斜摆放光伏板水冲击甩动式复合清洁装置，其结构包括底架(1)、工作台(2)、控制面板(3)、传输导线(4)、滑动复合清洗机构(5)、光伏板(6)、配合槽(7)，其特征在于：所述底架(1)设在工作台(2)的下端，所述控制面板(3)固定在底架(1)的右端，所述控制面板(3)通过传输导线(4)与滑动复合清洗机构(5)的右端相连接，所述光伏板(6)位于工作台(2)的上表面，所述配合槽(7)共设有两个且分别安设在工作台(2)的左右两端，所述滑动复合清洗机构(5)通过配合槽(7)与工作台(2)相连接。
2.根据权利要求1所述的一种斜摆放光伏板水冲击甩动式复合清洁装置，其特征在于：所述滑动复合清洗机构(5)由驱动电机(51)、扣架(52)、内输水管道(53)、储水漏斗(54)、水冲击甩动机构(55)、拆卸式复合清洁机构(56)、辅助滑动架(57)组成，所述辅助滑动架(57)共设有两个且分别固定在扣架(52)下端的左右两侧，所述驱动电机(51)安设于扣架(52)的右端，所述储水漏斗(54)固定在扣架(52)的上端，所述内输水管道(53)位于扣架(52)内部的中段，所述水冲击甩动机构(55)共设有两个以上且分别固定在扣架(52)的下端，所述拆卸式复合清洁机构(56)共设有两个以上且分别安设于扣架(52)的外圈。
3.根据权利要求2所述的一种斜摆放光伏板水冲击甩动式复合清洁装置，其特征在于：所述水冲击甩动机构(55)由外固定筒(551)、改流块(552)、滑动滚珠(553)、转动喷液机构(554)组成，所述滑动滚珠(553)共设有两个以上且分别安设在转动喷液机构(554)的外圈，所述转动喷液机构(554)通过滑动滚珠(553)与外固定筒(551)的下端相连接，所述改流块(552)固定在外固定筒(551)的内部。
4.根据权利要求2所述的一种斜摆放光伏板水冲击甩动式复合清洁装置，其特征在于：所述拆卸式复合清洁机构(56)由上转动扣板(561)、下固定扣座(562)、下工作板(563)、软质毛刷(564)、二次粉尘清洁机构(565)组成，所述上转动扣板(561)安设在下固定扣座(562)的上端，所述下工作板(563)固定在下固定扣座(562)的下端，所述二次粉尘清洁机构(565)安装在下工作板(563)下表面的左端，所述软质毛刷(564)共设有两个以上且分别等距的安设在下工作板(563)的下表面。
5.根据权利要求3所述的一种斜摆放光伏板水冲击甩动式复合清洁装置，其特征在于：所述转动喷液机构(554)由喷液头(5541)、出液口(5542)、冲击阻力结构(5543)组成，所述出液口(5542)共设有两个以上且分别安设在喷液头(5541)内部的下端，所述冲击阻力结构(5543)位于喷液头(5541)内部的上端，所述喷液头(5541)通过滑动滚珠(553)与外固定筒(551)的下端相连接。
6.根据权利要求4所述的一种斜摆放光伏板水冲击甩动式复合清洁装置，其特征在于：所述二次粉尘清洁机构(565)由上基座(5651)、弹簧(5652)、限位端头(5653)、丝质推头(5654)组成，所述弹簧(5652)安设在上基座(5651)的内部，所述限位端头(5653)的上端与上基座(5651)相连接，所述丝质推头(5654)固定在限位端头(5653)的下端，所述上基座(5651)安装在下工作板(563)下表面的左端。
7.根据权利要求5所述的一种斜摆放光伏板水冲击甩动式复合清洁装置，其特征在于：所述冲击阻力结构(5543)由内筒(55431)、阻力凸块(55432)、导流曲板(55433)组成，所述导流曲板(55433)共设有两个以上且分别安设在内筒(55431)的内圈，所述阻力凸块(55432)固定在导流曲板(55433)的正面，所述内筒(55431)位于喷液头(5541)内部的上端。
说明书
一种斜摆放光伏板水冲击甩动式复合清洁装置
技术领域
[0001]本发明是一种光伏板清洁装置，尤其针对于一种斜摆放光伏板水冲击甩动式复合清洁装置。
背景技术
[0002]太阳能属于清洁能源，光伏板可以将太阳能转化为电能，然后储存起来，光伏板因为地区的不同，摆放的角度也不同，在赤道地区主要是水平摆放，低纬度地区为倾斜摆放，维度越高，倾斜角度越大，光伏板在使用过程中会出现一个问题；光伏板需要露天放置被太阳光照射才能将太阳能转化为电能，空气中的粉尘颗粒会附着在光伏板表面，形成一层薄薄的粉尘阻隔层，对太阳光进行阻隔，降低光伏板的光能转化效率，光伏板自身未设有清洗装置，人工清洗光伏板，清洗效率低下，耗水量大。
发明内容
[0003]针对现有技术存在的不足，本发明目的是提供一种斜摆放光伏板水冲击甩动式复合清洁装置，以解决光伏板需要露天放置被太阳光照射才能将太阳能转化为电能，空气中的粉尘颗粒会附着在光伏板表面，形成一层薄薄的粉尘阻隔层，对太阳光进行阻隔，降低光伏板的光能转化效率，光伏板自身未设有清洗装置，人工清洗光伏板，清洗效率低下，耗水量大的问题。
[0004]为了实现上述目的，本发明是通过如下的技术方案来实现：一种斜摆放光伏板水冲击甩动式复合清洁装置，其结构包括底架、工作台、控制面板、传输导线、滑动复合清洗机构、光伏板、配合槽，所述底架焊接在工作台的下端，所述控制面板通过螺丝固定在底架上表面的右端，所述控制面板通过传输导线与滑动复合清洗机构的右端电连接，所述光伏板胶连接于工作台的上表面，所述配合槽共设有两个且分别嵌在工作台的左右两端，所述滑动复合清洗机构通过配合槽与工作台间隙配合。
[0005]为优化上述技术方案，进一步采取的措施为：
[0006]在上述方案中，所述滑动复合清洗机构由驱动电机、扣架、内输水管道、储水漏斗、水冲击甩动机构、拆卸式复合清洁机构、辅助滑动架组成，所述辅助滑动架共设有两个且分别焊接在扣架下端的左右两侧，所述驱动电机焊接于扣架的右端，所述储水漏斗通过螺丝固定在扣架的上端，所述内输水管道嵌于扣架内部的中段，所述水冲击甩动机构共设有两个以上且分别过盈配合在扣架的下端，所述拆卸式复合清洁机构共设有两个以上且分别间隙配合于扣架的外圈。
[0007]在上述方案中，所述水冲击甩动机构由外固定筒、改流块、滑动滚珠、转动喷液机构组成，所述滑动滚珠共设有两个以上且分别间隙配合在转动喷液机构的外圈，所述转动喷液机构通过滑动滚珠与外固定筒的下端滑动连接，所述改流块胶连接在外固定筒的内部。
[0008]在上述方案中，所述拆卸式复合清洁机构由上转动扣板、下固定扣座、下工作板、软质毛刷、二次粉尘清洁机构组成，所述上转动扣板活动连接在下固定扣座的上端，所述下工作板胶连接在下固定扣座的下端，所述二次粉尘清洁机构胶连接在下工作板下表面的左端，所述软质毛刷共设有两个以上且分别等距的过盈配合在下工作板的下表面。
[0009]在上述方案中，所述转动喷液机构由喷液头、出液口、冲击阻力结构组成，所述出液口共设有两个以上且分别嵌在喷液头内部的下端，所述冲击阻力结构过盈配合在喷液头内部的上端，所述喷液头通过滑动滚珠与外固定筒的下端滑动连接。
[0010]在上述方案中，所述二次粉尘清洁机构由上基座、弹簧、限位端头、丝质推头组成，所述弹簧焊接在上基座的内部，所述限位端头的上端与上基座间隙配合，所述丝质推头胶连接在限位端头的下端，所述上基座胶连接在下工作板下表面的左端。
[0011]在上述方案中，所述冲击阻力结构由内筒、阻力凸块、导流曲板组成，所述导流曲板共设有两个以上且分别焊接在内筒的内圈，所述阻力凸块胶连接在导流曲板的正面，所述内筒过盈配合在喷液头内部的上端。
[0012]有益效果
[0013]本发明一种斜摆放光伏板水冲击甩动式复合清洁装置，在工作时，操作者将设备放置在合适的位置，然后对设备各部件进行检查，检查无误后，开启设备，使光伏板将太阳能转化为电能，当光伏板上附着的灰尘影响到太阳能的转化效率之后，通过控制面板开启驱动电机，使驱动电机转动，然后扣架下端的齿轮沿着配合槽移动，使扣架上下移动，辅助滑动架使扣架在移动过程中保持稳定，起到支持与限位的作用，拆卸式复合清洁机构随着扣架的移动而开始清洁工作，上转动扣板的右端通过转轴与下固定扣座机械连接，左端通过螺栓与下固定扣座固定，便于拆卸式复合清洁机构后续的更换拆卸与位置调节，软质毛刷设有多个，长度呈渐变式，形成的角度与光伏板斜面的角度一致，同时对光伏板进行粉尘清刷，且质地柔软，对粉尘进行初步的清理，二次粉尘清洁机构对粉尘进行二次清理，且二次粉尘清洁机构可伸缩，使用合适的力度对光伏板表面进行清刷，使粉尘被清理干净，在拆卸式复合清洁机构在清理过程中，操作者将适量的水注入储水漏斗，内输水管道对水进行导流与均分，使水均匀的从水冲击甩动机构落下，改流块改变水流的下落位置，并加快水体流动速度，使水流冲击转动喷液机构的左端，滑动滚珠提高转动喷液机构的转动性能，减少转动摩擦力，水流冲击冲击阻力结构的左端，阻力凸块与导流曲板对水流进行阻隔，阻力凸块与导流曲板受到水流的冲击力使内筒转动，然后内筒带动喷液头转动，水从出液口喷出，出液口位于喷液头的下端，由于喷液头做圆周运动，所以水自身的压力加上喷液头的离心力，提高了水的初速度，水柱冲击光伏板、软质毛刷与二次粉尘清洁机构，进一步提高清刷效率，且节省水量。
[0014]本发明一种斜摆放光伏板水冲击甩动式复合清洁装置，通过设有滑动复合清洗机构，驱动电机与辅助滑动架互相配合，使扣架可稳定的上下移动，减少晃动，防止扣架掉落，水冲击甩动机构与拆卸式复合清洁机构互相配合，对光伏板上的粉尘进行双重复合式的清刷，提高洁净程度，喷液头的转动使喷出的水柱初始速度更快，水柱加快了设备的清刷效率，所有出液口都设在喷液头的下端，使所有水柱都喷射覆盖在光伏板上，提高水的利用率。
附图说明
[0015]为了更清楚地说明本发明实施例的技术方案，下面将对实施例描述中的附图作详细地介绍，以此让本发明的其它特征、目的和优点将会变得更明显：

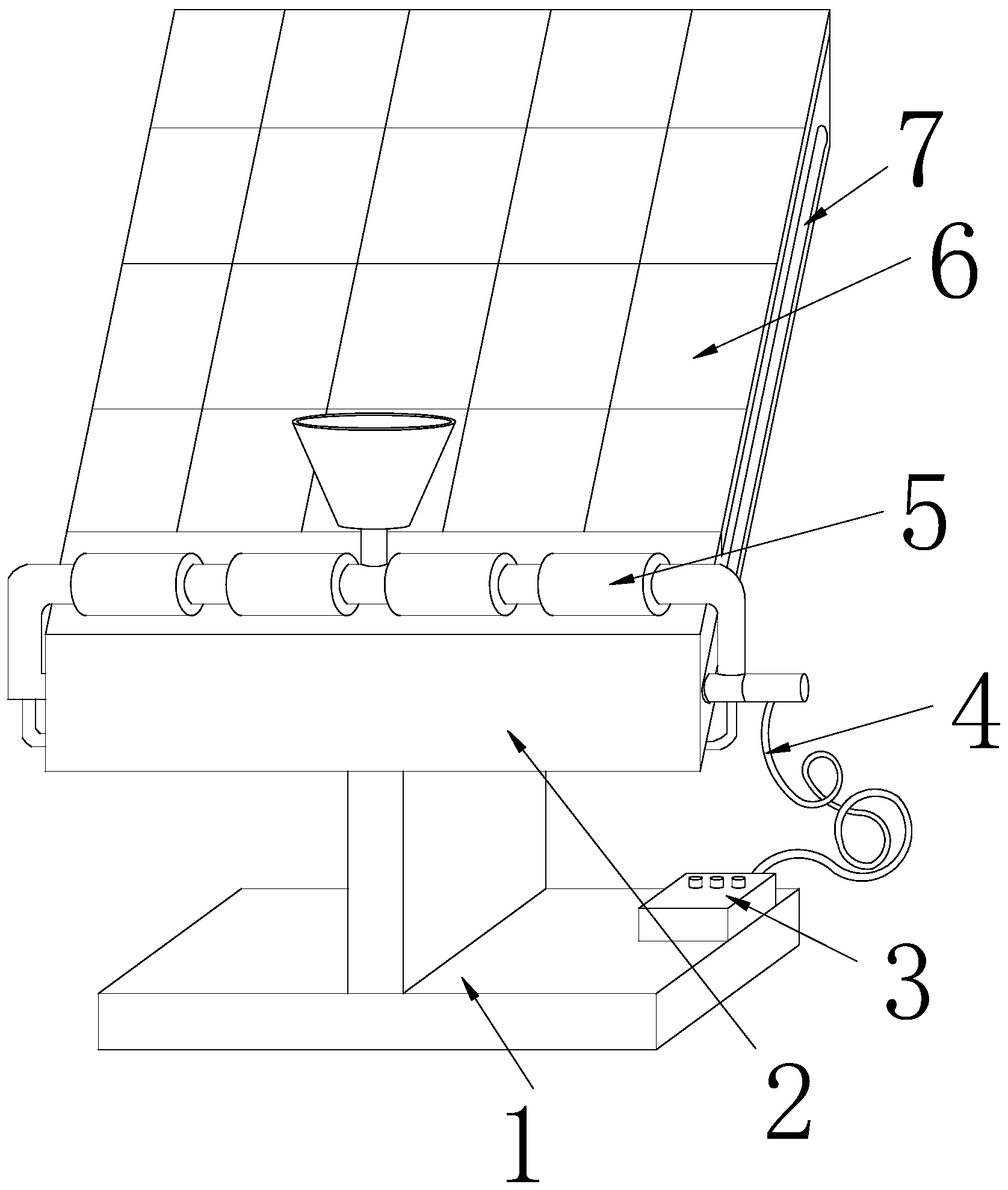

[0016]图1为本发明一种斜摆放光伏板水冲击甩动式复合清洁装置的结构示意图。
[0017]图2为本发明滑动复合清洗机构剖面的结构示意图。
[0018]图3为本发明水冲击甩动机构剖面详细的结构示意图。
[0019]图4为本发明拆卸式复合清洁机构右视剖面的结构示意图。
[0020]图5为本发明转动喷液机构剖面放大的结构示意图。
[0021]图6为本发明二次粉尘清洁机构剖面详细的结构示意图。
[0022]图7为本发明冲击阻力结构俯视的结构示意图。
[0023]附图标记说明：底架1、工作台2、控制面板3、传输导线4、滑动复合清洗机构5、光伏板6、配合槽7、驱动电机51、扣架52、内输水管道53、储水漏斗54、水冲击甩动机构55、拆卸式复合清洁机构56、辅助滑动架57、外固定筒551、改流块552、滑动滚珠553、转动喷液机构554、上转动扣板561、下固定扣座562、下工作板563、软质毛刷564、二次粉尘清洁机构565、喷液头5541、出液口5542、冲击阻力结构5543、上基座5651、弹簧5652、限位端头5653、丝质推头5654、内筒55431、阻力凸块55432、导流曲板55433。
具体实施方式
[0024]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
[0025]请参阅图1，本发明提供一种斜摆放光伏板水冲击甩动式复合清洁装置：其结构包括底架1、工作台2、控制面板3、传输导线4、滑动复合清洗机构5、光伏板6、配合槽7，所述底架1焊接在工作台2的下端，所述控制面板3通过螺丝固定在底架1上表面的右端，所述控制面板3通过传输导线4与滑动复合清洗机构5的右端电连接，所述光伏板6胶连接于工作台2的上表面，所述配合槽7共设有两个且分别嵌在工作台2的左右两端，所述滑动复合清洗机构5通过配合槽7与工作台2间隙配合，配合槽7内部设有轮齿，便于滑动复合清洗机构5的上下移动。
[0026]请参阅图2，所述滑动复合清洗机构5由驱动电机51、扣架52、内输水管道53、储水漏斗54、水冲击甩动机构55、拆卸式复合清洁机构56、辅助滑动架57组成，所述辅助滑动架57共设有两个且分别焊接在扣架52下端的左右两侧，所述驱动电机51焊接于扣架52的右端，所述储水漏斗54通过螺丝固定在扣架52的上端，所述内输水管道53嵌于扣架52内部的中段，所述水冲击甩动机构55共设有两个以上且分别过盈配合在扣架52的下端，所述拆卸式复合清洁机构56共设有两个以上且分别间隙配合于扣架52的外圈，内输水管道53将储水漏斗54中的水均匀导流到水冲击甩动机构55，对拆卸式复合清洁机构56与光伏板6进行冲刷，辅助滑动架57使滑动复合清洗机构5在移动过程中保持稳定，扣架52的下端的左右两侧各设有一个齿轮，驱动电机51带动齿轮使滑动复合清洗机构5上下移动。
[0027]请参阅图3，所述水冲击甩动机构55由外固定筒551、改流块552、滑动滚珠553、转动喷液机构554组成，所述滑动滚珠553共设有两个以上且分别间隙配合在转动喷液机构554的外圈，所述转动喷液机构554通过滑动滚珠553与外固定筒551的下端滑动连接，所述改流块552胶连接在外固定筒551的内部，改流块552使外固定筒551内部的水流起到导流作用且加快流动速度，使水流冲击转动喷液机构554的左半部分，使转动喷液机构554转动，滑动滚珠553减少转动喷液机构554在运转过程中受到的摩擦。
[0028]请参阅图4，所述拆卸式复合清洁机构56由上转动扣板561、下固定扣座562、下工作板563、软质毛刷564、二次粉尘清洁机构565组成，所述上转动扣板561活动连接在下固定扣座562的上端，所述下工作板563胶连接在下固定扣座562的下端，所述二次粉尘清洁机构565胶连接在下工作板563下表面的左端，所述软质毛刷564共设有两个以上且分别等距的过盈配合在下工作板563的下表面，上转动扣板561的右端通过转轴与下固定扣座562机械连接，左端通过螺栓进行固定，提高拆卸式复合清洁机构56的灵活性与快速更换，软质毛刷564设有多个且长度均匀变化，变化规律与光伏板6的斜面相对应，便于对光伏板6进行洗刷，二次粉尘清洁机构565对光伏板6进行二次的洗刷，提高洁净度。
[0029]请参阅图5，所述转动喷液机构554由喷液头5541、出液口5542、冲击阻力结构5543组成，所述出液口5542共设有两个以上且分别嵌在喷液头5541内部的下端，所述冲击阻力结构5543过盈配合在喷液头5541内部的上端，所述喷液头5541通过滑动滚珠553与外固定筒551的下端滑动连接，出液口5542设于喷液头5541内部的下半段且呈发射状散开，在喷液头5541转动过程中将水甩出去，提高水的覆盖面积。
[0030]请参阅图6，所述二次粉尘清洁机构565由上基座5651、弹簧5652、限位端头5653、丝质推头5654组成，所述弹簧5652焊接在上基座5651的内部，所述限位端头5653的上端与上基座5651间隙配合，所述丝质推头5654胶连接在限位端头5653的下端，所述上基座5651胶连接在下工作板563下表面的左端，弹簧5652使限位端头5653具有更大的活动范围，可回缩，防止自身被压断与磨损光伏板6，丝质推头5654有利于将光伏板6上的粉尘洗刷干净。
[0031]请参阅图7，所述冲击阻力结构5543由内筒55431、阻力凸块55432、导流曲板55433组成，所述导流曲板55433共设有两个以上且分别焊接在内筒55431的内圈，所述阻力凸块55432胶连接在导流曲板55433的正面，所述内筒55431过盈配合在喷液头5541内部的上端，导流曲板55433改变水的流动方向，阻力凸块55432对水流进行进一步的阻挡，提高对水的阻力，既提高内筒55431的转动能力，水流对内筒55431提供转动力。
[0032]在工作时，操作者将设备放置在合适的位置，然后对设备各部件进行检查，检查无误后，开启设备，使光伏板6将太阳能转化为电能，当光伏板6上附着的灰尘影响到太阳能的转化效率之后，通过控制面板3开启驱动电机51，使驱动电机51转动，然后扣架52下端的齿轮沿着配合槽7移动，使扣架52上下移动，辅助滑动架57使扣架52在移动过程中保持稳定，起到支持与限位的作用，拆卸式复合清洁机构56随着扣架52的移动而开始清洁工作，上转动扣板561的右端通过转轴与下固定扣座562机械连接，左端通过螺栓与下固定扣座562固定，便于拆卸式复合清洁机构56后续的更换拆卸与位置调节，软质毛刷564设有多个，长度呈渐变式，形成的角度与光伏板6斜面的角度一致，同时对光伏板6进行粉尘清刷，且质地柔软，对粉尘进行初步的清理，二次粉尘清洁机构565对粉尘进行二次清理，且二次粉尘清洁机构565可伸缩，使用合适的力度对光伏板6表面进行清刷，使粉尘被清理干净，在拆卸式复合清洁机构56在清理过程中，操作者将适量的水注入储水漏斗54，内输水管道53对水进行导流与均分，使水均匀的从水冲击甩动机构55落下，改流块552改变水流的下落位置，并加快水体流动速度，使水流冲击转动喷液机构554的左端，滑动滚珠553提高转动喷液机构554的转动性能，减少转动摩擦力，水流冲击冲击阻力结构5543的左端，阻力凸块55432与导流曲板55433对水流进行阻隔，阻力凸块55432与导流曲板55433受到水流的冲击力使内筒55431转动，然后内筒55431带动喷液头5541转动，水从出液口5542喷出，出液口5542位于喷液头5541的下端，由于喷液头5541做圆周运动，所以水自身的压力加上喷液头5541的离心力，提高了水的初速度，水柱冲击光伏板6、软质毛刷564与二次粉尘清洁机构565，进一步提高清刷效率，且节省水量。
[0033]本发明通过上述部件的互相组合，驱动电机51与辅助滑动架57互相配合，使扣架52可稳定的上下移动，减少晃动，防止扣架52掉落，水冲击甩动机构55与拆卸式复合清洁机构56互相配合，对光伏板6上的粉尘进行双重复合式的清刷，提高洁净程度，喷液头5541的转动使喷出的水柱初始速度更快，水柱加快了设备的清刷效率，所有出液口5542都设在喷液头5541的下端，使所有水柱都喷射覆盖在光伏板6上，提高水的利用率。
[0034]本文中所描述的具体实施例仅仅是对本发明作举例说明。
[0035]本发明不局限于上述最佳实施方式，任何人应该得知在本发明的启示下做出的结构变化，凡是与本发明具有相同或相近的技术方案，均落于本发明的保护范围之内。
