一种基于气密封原理的可更换滤板的管道固定装置，涉及污水技术领域，包括连接管，所述连接管的内壁开设有两个互相对称的气腔一，气腔一的内侧且靠近连接管的中部固定连接有橡胶圈，连接管中部的内壁开设有互相对称的卡槽。该基于气密封原理的可更换滤板的管道固定装置，通过气腔一与橡胶圈的配合使用，当活动管与连接管卡接后，通过气阀向气腔一内填充空气，使橡胶圈膨胀，并且橡胶圈将活塞块挤向活动管的中部，活塞块将气腔二内的气体挤压，使内部气体分子的运动加速，使气腔内部温度升高，使荧光块受热发光，从而达到了提示密封结果的效果，有效保证密封的密封性，保证了管道的输送，有效防止泄露，提高密封效果。
权利要求
1.一种基于气密封原理的可更换滤板的管道固定装置，包括连接管(1)，其特征在于：所述连接管(1)的内壁开设有两个互相对称的气腔一(2)，气腔一(2)的内侧且靠近连接管(1)的中部固定连接有橡胶圈(3)，连接管(1)中部的内壁开设有互相对称的卡槽(4)，连接管(1)的顶部固定连接有贯穿并延伸至气腔一(2)顶部的气阀(5)，连接管(1)的中部活动连接有活动管(6)，活动管(6)的中部开设有贯穿并延伸至活动管(6)顶部的气腔二(7)，气腔二(7)两侧的均固定连接有均匀分布的弹簧一(8)，弹簧一(8)的外侧固定连接有与活动管(6)的内壁活动连接的活塞块(9)，气腔二(7)顶部的内壁固定连接有两个互相对称的弹簧二(10)，弹簧二(10)的外侧固定连接有与卡槽(4)相适配的卡块(11)，活动管(6)的顶部固定连接有荧光块(12)，活动管(6)的中部套接有滤板(13)，活动管(6)的中部且靠近滤板(13)的右侧卡接有卡环(14)。
2.根据权利要求1所述的一种基于气密封原理的可更换滤板的管道固定装置，其特征在于：所述连接管(1)的材料为钢制材料且连接管(1)的两侧内壁均开设有螺纹。
3.根据权利要求1所述的一种基于气密封原理的可更换滤板的管道固定装置，其特征在于：所述气腔一(2)的尺寸小于连接管(1)的尺寸且气腔一(2)的形状为圆环状。
4.根据权利要求1所述的一种基于气密封原理的可更换滤板的管道固定装置，其特征在于：所述橡胶圈(3)的材料为软质耐腐蚀橡胶材料且橡胶圈(3)的数量为两个。
5.根据权利要求1所述的一种基于气密封原理的可更换滤板的管道固定装置，其特征在于：所述卡槽(4)的形状为锯齿状且卡槽(4)的长度小于连接管(1)的直径。
6.根据权利要求1所述的一种基于气密封原理的可更换滤板的管道固定装置，其特征在于：所述气阀(5)的数量为两个且气阀(5)的尺寸与气腔一(2)顶部的尺寸相同，所述活动管(6)的材料为钢制材料且活动管(6)的内径等于连接管(1)的内径。
7.根据权利要求1所述的一种基于气密封原理的可更换滤板的管道固定装置，其特征在于：所述气腔二(7)的中部填充有压缩空气，所述弹簧一(8)为压缩弹簧，所述活塞块(9)的外侧固定连接有密封橡胶，所述弹簧二(10)为拉伸弹簧，所述卡块(11)的材料为钢制材料且卡块(11)的外侧开设有与卡槽(4)相适配的齿牙。
8.根据权利要求1所述的一种基于气密封原理的可更换滤板的管道固定装置，其特征在于：所述荧光块(12)受热时会发光，所述卡环(14)的材料为钢制材料且卡环(14)的内径与连接管(1)的内径相等。
说明书
一种基于气密封原理的可更换滤板的管道固定装置
技术领域
[0001]本发明涉及污水技术领域，具体为一种基于气密封原理的可更换滤板的管道固定装置。
背景技术
[0002]污水是指受一定污染的来自生活和生产的排出水。丧失了原来使用功能的水简称为污水，主要是生活上使用后的水，其含有有机物较多，处理不易，污水的排放主要通过污水管道进行排放，由于输送距离较远，所以管道不可能是一体式的，只能由多段管道组合而成，这时就需要管道连接装置将两端相邻的管道连接在一起。
[0003]目前的管道连接装置的密封大多是通过密封垫圈来实现，这种密封方式比较单一，并且密封效果无法及时观察，只能等有水流动后才能知道密封效果，但是这时若是漏水，则为时已晚，需要将管道挖开重新进行密封，重新返工的工作量更大，影响整个管道铺设的进度，并且现在大多数的过滤板是固定在管道内的，当滤板长时间使用需要更换时，难以更换，增加了滤板的更换难度，只能将整个管道替换掉，增加了成本，实用性较低。
[0004]因此，我们提出了一种基于气密封原理的可更换滤板的管道固定装置来解决以上的问题，通过气腔一与橡胶圈的配合使用，达到了提示密封结果的效果，有效保证密封的密封性，保证了管道的输送，有效防止泄露，提高密封效果，通过活动管与卡块的配合使用，达到了便于更换滤芯的效果，节约排污成本，只需更换滤板即可，提高了更换滤板的效率。
发明内容
[0005]本发明为实现技术目的采用如下技术方案：一种基于气密封原理的可更换滤板的管道固定装置，包括连接管，所述连接管的内壁开设有两个互相对称的气腔一，气腔一的内侧且靠近连接管的中部固定连接有橡胶圈，连接管中部的内壁开设有互相对称的卡槽，连接管的顶部固定连接有贯穿并延伸至气腔一顶部的气阀，连接管的中部活动连接有活动管，活动管的中部开设有贯穿并延伸至活动管顶部的气腔二，气腔二两侧的均固定连接有均匀分布的弹簧一，弹簧一的外侧固定连接有与活动管的内壁活动连接的活塞块，气腔二顶部的内壁固定连接有两个互相对称的弹簧二，弹簧二的外侧固定连接有与卡槽相适配的卡块，活动管的顶部固定连接有荧光块，活动管的中部套接有滤板，活动管的中部且靠近滤板的右侧卡接有卡环。
[0006]本发明具备以下有益效果：
[0007]1、该基于气密封原理的可更换滤板的管道固定装置，通过气腔一与橡胶圈的配合使用，当活动管与连接管卡接后，通过气阀向气腔一内填充空气，使橡胶圈膨胀，并且橡胶圈将活塞块挤向活动管的中部，活塞块将气腔二内的气体挤压，使内部气体分子的运动加速，使气腔内部温度升高，使荧光块受热发光，从而达到了提示密封结果的效果，有效保证密封的密封性，保证了管道的输送，有效防止泄露，提高密封效果。
[0008]2、该基于气密封原理的可更换滤板的管道固定装置，通过活动管与卡块的配合使用，安装滤板时，将滤板套接在活动管中，利用卡块将活动管固定，有效防止活动管移动，当滤板需要更换时，先通过气阀将气腔一内的气体排出，这时卡块会收缩进活动管中，活动管即可向上抽出，从而达到了便于更换滤芯的效果，节约排污成本，只需更换滤板即可，提高了更换滤板的效率。
[0009]进一步，所述连接管的材料为钢制材料且连接管的两侧内壁均开设有螺纹，所述气腔一的尺寸小于连接管的尺寸且气腔一的形状为圆环状。
[0010]进一步，所述橡胶圈的材料为软质耐腐蚀橡胶材料且橡胶圈的数量为两个，所述卡槽的形状为锯齿状且卡槽的长度小于连接管的直径。
[0011]进一步，所述气阀的数量为两个且气阀的尺寸与气腔一顶部的尺寸相同，所述活动管的材料为钢制材料且活动管的内径等于连接管的内径。
[0012]进一步，所述气腔二的中部填充有压缩空气，所述弹簧一为压缩弹簧，所述活塞块的外侧固定连接有密封橡胶，所述弹簧二为拉伸弹簧，所述卡块的材料为钢制材料且卡块的外侧开设有与卡槽相适配的齿牙。
[0013]进一步，所述荧光块受热时会发光，所述卡环的材料为钢制材料且卡环的内径与连接管的内径相等。
附图说明

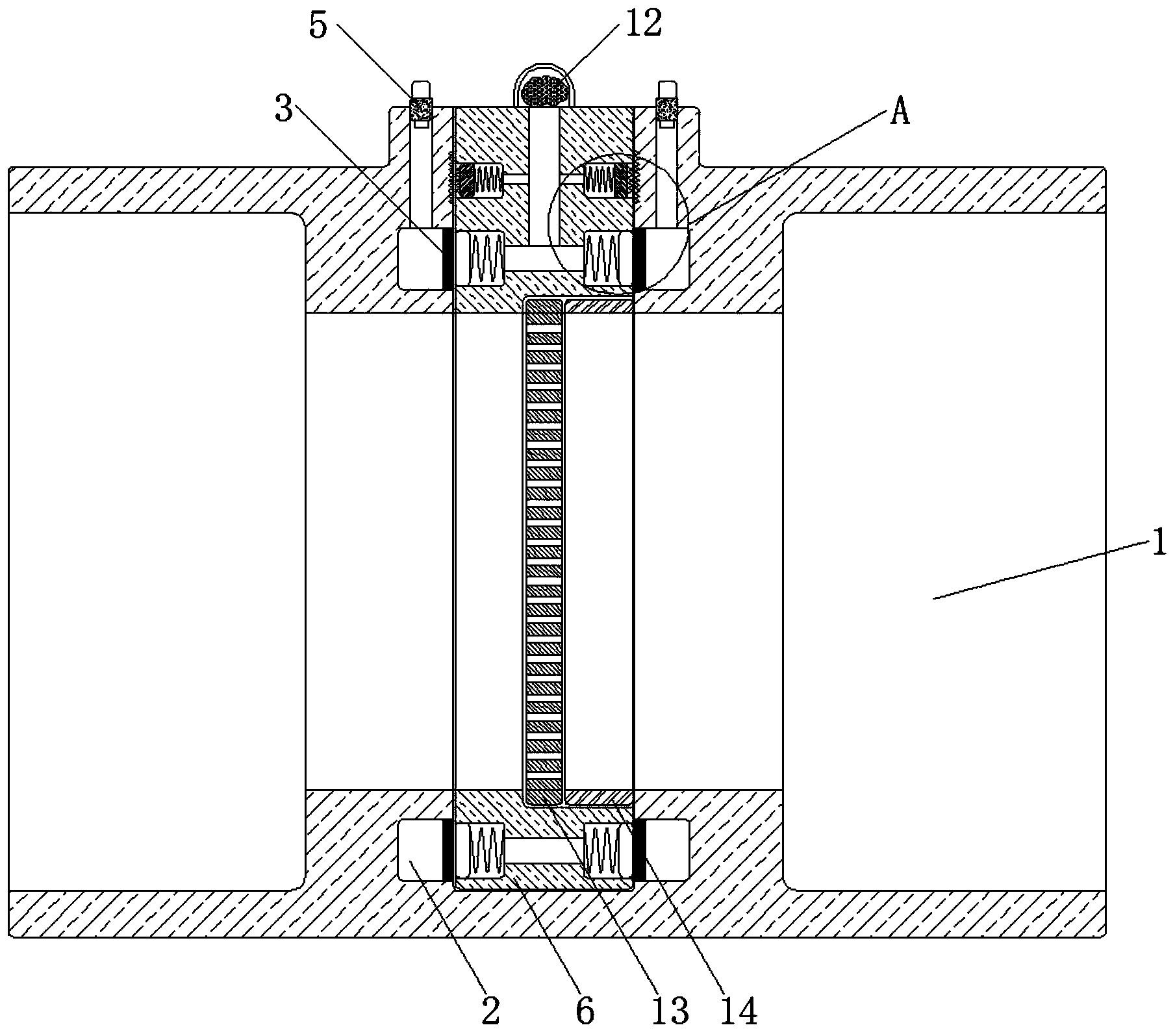

[0014]图1为本发明结构示意图；
[0015]图2为本发明橡胶垫膨胀结构示意图；
[0016]图3为本发明气腔一结构示意图；
[0017]图4为本发明气腔二结构示意图；
[0018]图5为本发明图1中A部的局部放大结构示意图；
[0019]图6为本发明图2中B部的局部放大结构示意图。
[0020]图中：1、连接管；2、气腔一；3、橡胶圈；4、卡槽；5、气阀；6、活动管；7、气腔二；8、弹簧一；9、活塞块；10、弹簧二；11、卡块；12、荧光块；13、滤板；14、卡环。
具体实施方式
[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0022]请参阅图1-6，一种基于气密封原理的可更换滤板的管道固定装置，包括连接管1，连接管1起到连接管道的作用，连接管1的材料为钢制材料且连接管1的两侧内壁均开设有螺纹，气腔一2的尺寸小于连接管1的尺寸且气腔一2的形状为圆环状，连接管1的内壁开设有两个互相对称的气腔一2，气腔一2起到传动的作用，气腔一2的内侧且靠近连接管1的中部固定连接有橡胶圈3，橡胶圈3起到密封的作用，橡胶圈3的材料为软质耐腐蚀橡胶材料且橡胶圈3的数量为两个，卡槽4的形状为锯齿状且卡槽4的长度小于连接管1的直径，连接管1中部的内壁开设有互相对称的卡槽4，卡槽4起到限制活动管6移动的作用。
[0023]连接管1的顶部固定连接有贯穿并延伸至气腔一2顶部的气阀5，气阀5起到充放气体的作用，冲入气体可使橡胶圈3膨胀，气阀5的数量为两个且气阀5的尺寸与气腔一2顶部的尺寸相同，活动管6的材料为钢制材料且活动管6的内径等于连接管1的内径，连接管1的中部活动连接有活动管6，活动管6起到固定各部件的作用，活动管6的中部开设有贯穿并延伸至活动管6顶部的气腔二7，气腔二7起到储存压缩气体的作用，同时起到传动的作用，气腔二7的中部填充有压缩空气，弹簧一8为压缩弹簧，活塞块9的外侧固定连接有密封橡胶，弹簧二10为拉伸弹簧，卡块11的材料为钢制材料且卡块11的外侧开设有与卡槽4相适配的齿牙。
[0024]气腔二7两侧的均固定连接有均匀分布的弹簧一8，弹簧一8起到将活塞块9向外侧弹出的作用，弹簧一8的外侧固定连接有与活动管6的内壁活动连接的活塞块9，活塞块9起到传动的作用，气腔二7顶部的内壁固定连接有两个互相对称的弹簧二10，弹簧二10起到将卡块11收缩的作用，弹簧二10的外侧固定连接有与卡槽4相适配的卡块11，活动管6的顶部固定连接有荧光块12，荧光块12起到提示密封效果的作用，荧光块12受热时会发光，卡环14的材料为钢制材料且卡环14的内径与连接管1的内径相等，活动管6的中部套接有滤板13，滤板13起到过滤污水的作用，活动管6的中部且靠近滤板13的右侧卡接有卡环14，卡环14起到固定滤板13以及便于更换滤板13的作用。
[0025]工作原理：初始状态如图1所示，此时活动管6与连接管1插接，固定固定活动管6时，通过气阀5向气腔一2内填充气体，这时，橡胶圈3会随着气体的添加而逐渐膨胀，并且橡胶圈3会向将活塞块9向气腔二7中部移动，在U型管原理的作用下，卡块11会向外侧移动并与卡槽4卡接，从而限制活动管6的位置，防止活动管6移动，并且气腔二7内的气体被压缩，加速气体分子的运动，产生热量，使气腔二7内部温度升高，荧光块12受热后发光，从而提醒密封完成，状态如图2所示。
[0026]更换滤板13时，先通过气阀5将气腔一7的气体排出，橡胶圈3恢复至初始状态，这时所有结构均回复至初始状态，这时向上移出活动管6即可，再将卡环14取下，这是即可将滤板13取下，更换上新的滤板13后，再将卡环14卡上，重新将活动管6插入连接管中，重复上述固定活动管6的步骤，更换方便。
