详情
摘要
本发明涉及五金制品技术领域，且公开了一种用于钢球分选机进口处的防堵塞装置，包括入口漏斗，入口漏斗上设置有入口槽，入口漏斗的上方设置有固定块，固定块的下方连接有轴杆，入口槽的一端连接到储球箱，储球箱的底部设置有出口，轴杆上连接有螺旋滤球轮，轴杆上且与螺旋滤球轮搭接处设置有弹簧固定块，弹簧固定块的上方搭接有弹簧，螺旋滤球轮上设置有滤球格栅。使用者将钢球从入口槽倒入储球箱内，钢球随即滚到螺旋滤球轮上，在螺旋滤球轮上滚动，螺旋滤球轮上设置有滤球格栅，为间隔不等的缝隙，钢球由于大小不一，随着螺旋滤球轮的不停歇转动，逐一从滤球格栅上跌落，经由出口出去。
权利要求
1.一种用于钢球分选机进口处的防堵塞装置，包括入口漏斗(1)，其特征在于：所述入口漏斗(1)上设置有入口槽(2)，所述入口漏斗(1)的上方设置有固定块(3)，所述固定块(3)的下方连接有轴杆(4)，所述轴杆(4)上连接有齿轮一(5)，所述齿轮一(5)的上方啮合有齿轮二(6)，所述齿轮二(6)上连接有驱动装置(7)，所述入口槽(2)的一端连接到储球箱(8)，所述储球箱(8)的底部设置有出口(9)，所述轴杆(4)上连接有螺旋滤球轮(10)，所述轴杆(4)上且与螺旋滤球轮(10)搭接处设置有弹簧固定块(11)，所述弹簧固定块(11)的上方搭接有弹簧(12)，所述螺旋滤球轮(10)上设置有滤球格栅(13)，所述轴杆(4)的底部连接有齿轮三(14)，所述齿轮三(14)的上方搭接有齿轮四(15)，所述齿轮四(15)上设置有转轴(16)，所述转轴(16)上设置有转动凸起(17)，所述转动凸起(17)的上方以及下方搭接有卡齿一(18)以及卡齿二(19)。
2.根据权利要求1所述的一种用于钢球分选机进口处的防堵塞装置，其特征在于：所述螺旋滤球轮(10)呈螺旋状且以轴杆(4)为中心环绕。
3.根据权利要求1所述的一种用于钢球分选机进口处的防堵塞装置，其特征在于：所述转动凸起(17)安装在转轴(16)的边缘上，与卡齿一(18)以及卡齿二(19)均能啮合，为凸起圆柱体。
4.根据权利要求1所述的一种用于钢球分选机进口处的防堵塞装置，其特征在于：所述轴杆(4)在弹簧固定块(11)安装处设置有与弹簧固定块(11)相匹配的螺纹。
5.根据权利要求1所述的一种用于钢球分选机进口处的防堵塞装置，其特征在于：所述滤球格栅(13)之间的间隙从上到下依次由小变大。
6.根据权利要求1所述的一种用于钢球分选机进口处的防堵塞装置，其特征在于：所述卡齿一(18)的上方设置有分隔板(20)。
7.根据权利要求1所述的一种用于钢球分选机进口处的防堵塞装置，其特征在于：所述螺旋滤球轮(10)为可伸缩状。
说明书
一种用于钢球分选机进口处的防堵塞装置
技术领域
[0001]本发明涉及五金制品技术领域，具体为一种用于钢球分选机进口处的防堵塞装置。
背景技术
[0002]五金制品为日常生活和工业生产中使用的辅助性、配件性制成品。早期多用金、银、铜、铁、锡等金属材料制作，因而得名。现除采用各种金属材料，还广泛采用塑料、玻璃纤维等非金属材料制作。
[0003]以五金制品中最常见的钢为例，钢球广泛应用于五金、机械设备、冶金等领域，例如用于轴承和机械设备等领域的钢球，对几何形状和尺寸要求精度较高，钢球由于加工过程中不可避免的会出现尺寸偏差，加工完成后要对钢球进行分拣，目前的分拣方式是人工分拣，不但劳动强度大、效率低，而且分拣效果差即可造成漏检，为了解决以上问题，一种新型的钢球分拣机随之产生，例如，专利号CN 103041990 B所提出的一种钢球分选机，所有的钢球在两个转辊上面滚动，两个转辊呈夹角，利用两个转辊夹角之间产生的距离差，将大小不同的钢球逐一滤出，实现了钢球的大小分拣，但是，由于此装置是将全部钢球集体倒入入口漏斗中，再经由漏斗逐一到达转辊，可是由于钢球大小不一，极易发生在漏斗口处堵塞，且倒入漏斗口时没有缓冲，钢球由于其自重，速度过快，易损坏装置且速度过快并不能很好的在转辊上进行滤出，甚至会冲出转辊，因此，我们提出了一种用于钢球分选机进口处的防堵塞装置。
发明内容
[0004]为实现上述防堵塞，增大缓冲的目的，本发明提供如下技术方案：一种用于钢球分选机进口处的防堵塞装置，包括入口漏斗，所述入口漏斗上设置有入口槽，所述入口漏斗的上方设置有固定块，所述固定块的下方连接有轴杆，所述轴杆上连接有齿轮一，所述齿轮一的上方啮合有齿轮二，所述齿轮二上连接有驱动装置，所述入口槽的一端连接到储球箱，所述储球箱的底部设置有出口，所述轴杆上连接有螺旋滤球轮，所述轴杆上且与螺旋滤球轮搭接处设置有弹簧固定块，所述弹簧固定块的上方搭接有弹簧，所述螺旋滤球轮上设置有滤球格栅。
[0005]本发明的有益效果是：
[0006]1、该用于钢球分选机进口处的防堵塞装置，在使用时，通过驱动装置的工作，带动齿轮二的开始运动，带动其上啮合的齿轮一运动，轴杆开始旋转，其上套接的螺旋滤球轮开始旋转，使用者将钢球从入口槽倒入储球箱内，钢球随即滚到螺旋滤球轮上，在螺旋滤球轮上滚动，螺旋滤球轮上设置有滤球格栅，为间隔不等的缝隙，钢球由于大小不一，随着螺旋滤球轮的不停歇转动，逐一从滤球格栅上跌落，到达下方的分隔板20，通过以上装置的配合，避免了钢球集体进入分选机入口所造成的堵塞，也很大程度的避免了钢球由于其自重猛然进入分选机所造成的冲击。
[0007]2、该用于钢球分选机进口处的防堵塞装置，在钢球到达分隔板后，在驱动装置的作用下，轴杆底部连接的齿轮三将会带动齿轮四同步运动，齿轮四带动转轴转动，转轴上方的转动凸起与卡齿一以及卡齿二啮合，转动凸起在转轴的带动下不停转动，带动卡齿一以及卡齿二使其上方的分隔板左右不停歇往复运动，将由螺旋滤球轮上滚下来的钢球分隔到装置两边，再经由出口出去，通过以上装置的配合，达到了避免钢球集体进入分选机入口造成堵塞的目的。
[0008]3、该用于钢球分选机进口处的防堵塞装置，通过轴杆在弹簧固定块安装处设置有与弹簧固定块相匹配的螺纹，弹簧固定块可在轴杆上进行螺纹转动，由于螺旋滤球轮是抵接在弹簧固定块的下方，随着弹簧固定块螺纹转动进行升降，随之也会带动螺旋滤球轮的伸长以及压缩，从而影响滤球格栅的间隙密度不同，用于处理各种不同批次的钢珠。
[0009]优选的，所述螺旋滤球轮呈螺旋状以轴杆为中心环绕，且螺旋滤球轮边缘紧贴储球箱的内壁，防止钢球漏出。
[0010]优选的，所述螺旋滤球轮为可伸缩状，用于伸长或者压缩实现其上滤球格栅的间隙变化。
[0011]优选的，所述轴杆在弹簧固定块安装处设置有与弹簧固定块相匹配的螺纹，弹簧固定块可通过螺纹进行上下运动，带动抵接在其下方的螺旋滤球轮的伸长以及压缩。
[0012]优选的，所述滤球格栅之间的间隙从上到下依次由小变大，用于大小不同的钢球滤出。
附图说明

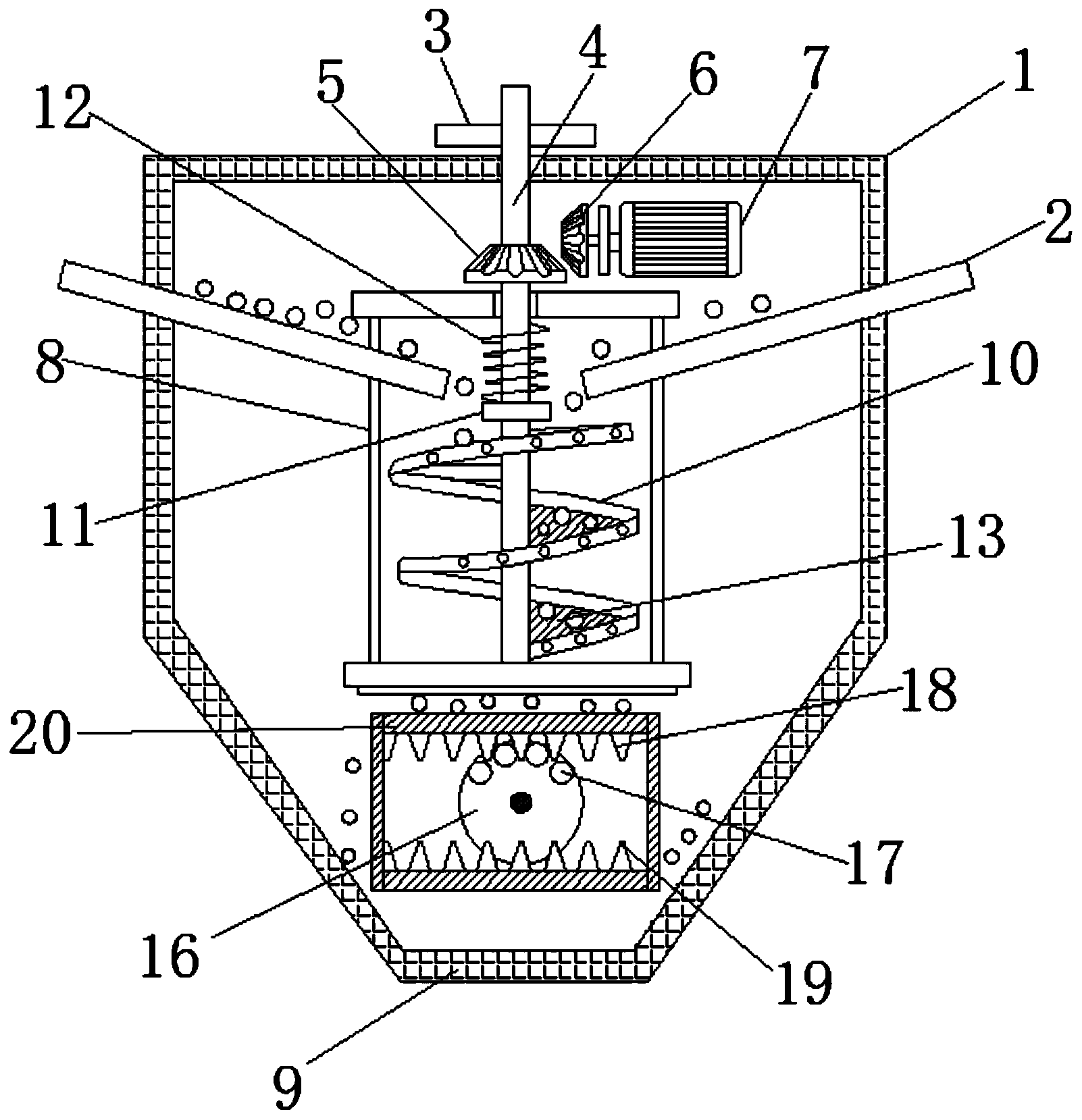

[0013]图1为本发明整体结构示意图；
[0014]图2为本发明轴杆整体结构示意图；
[0015]图3为本发明螺旋滤球轮连接结构示意图。
[0016]图中：1-入口漏斗、2-入口槽、3-固定块、4-轴杆、5-齿轮一、6-齿轮二、7-驱动装置、8-储球箱、9-出口、10-螺旋滤球轮、11-弹簧固定块、12-弹簧、13-滤球格栅、14-齿轮三、15-齿轮四、16-转轴、17-转动凸起、18-卡齿一、19-卡齿二、20-分隔板。
具体实施方式
[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0018]请参阅图1-3，一种用于钢球分选机进口处的防堵塞装置，包括入口漏斗1，入口漏斗1上设置有入口槽2，入口漏斗1的上方设置有固定块3，固定块3的下方连接有轴杆4，轴杆4上连接有齿轮一5，齿轮一5的上方啮合有齿轮二6，齿轮二6上连接有驱动装置7，入口槽2的一端连接到储球箱8，储球箱8的底部设置有出口9，轴杆4上连接有螺旋滤球轮10，螺旋滤球轮10呈螺旋状以轴杆4为中心环绕，且螺旋滤球轮10边缘紧贴储球箱8的内壁，防止钢球漏出，螺旋滤球轮10为可伸缩状，用于伸长或者压缩实现其上滤球格栅13的间隙变化，轴杆4上且与螺旋滤球轮10搭接处设置有弹簧固定块11，轴杆4在弹簧固定块11安装处设置有与弹簧固定块11相匹配的螺纹，弹簧固定块11可通过螺纹进行上下运动，带动抵接在其下方的螺旋滤球轮10的伸长以及压缩，弹簧固定块11的上方搭接有弹簧12，螺旋滤球轮10上设置有滤球格栅13，滤球格栅13之间的大小间隙不等，用于大小不同的钢球滤出，通过驱动装置7的工作，带动齿轮二6的开始运动，带动其上啮合的齿轮一5运动，轴杆4开始旋转，其上套接的螺旋滤球轮10开始旋转，使用者将钢球从入口槽2倒入储球箱8内，钢球随即滚到螺旋滤球轮10上，在螺旋滤球轮10上滚动，螺旋滤球轮10上设置有滤球格栅13，为间隔不等的缝隙，钢球由于大小不一，随着螺旋滤球轮10的不停歇转动，逐一从滤球格栅13上跌落，到达下方的分隔板20，在钢球到达分隔板20后，在驱动装置7的作用下，轴杆4底部连接的齿轮三14将会带动齿轮四15同步运动，齿轮四15带动转轴16转动，转轴16上方的转动凸起17与卡齿一18以及卡齿二19啮合，转动凸起17在转轴16的带动下不停转动，带动卡齿一18以及卡齿二19使其上方的分隔板20左右不停歇往复运动，将由螺旋滤球轮10上滚下来的钢球分隔到装置两边，再经由出口9出去，通过以上装置的配合，达到了避免钢球集体进入分选机入口造成堵塞的目的。通过轴杆4在弹簧固定块11安装处设置有与弹簧固定块11相匹配的螺纹，弹簧固定块11可在轴杆4上进行螺纹转动，由于螺旋滤球轮10是抵接在弹簧固定块11的下方，随着弹簧固定块11螺纹转动进行升降，随之也会带动螺旋滤球轮10的伸长以及压缩，从而影响滤球格栅13的间隙密度不同，用于处理各种不同批次的钢珠。
[0019]工作原理：该用于钢球分选机进口处的防堵塞装置，在使用时，通过驱动装置7的工作，带动齿轮二6的开始运动，带动其上啮合的齿轮一5运动，轴杆4开始旋转，其上套接的螺旋滤球轮10开始旋转，使用者将钢球从入口槽2倒入储球箱8内，钢球随即滚到螺旋滤球轮10上，在螺旋滤球轮10上滚动，螺旋滤球轮10上设置有滤球格栅13，为间隔不等的缝隙，钢球由于大小不一，随着螺旋滤球轮10的不停歇转动，逐一从滤球格栅13上跌落，到达下方的分隔板20，在钢球到达分隔板20后，在驱动装置7的作用下，轴杆4底部连接的齿轮三14将会带动齿轮四15同步运动，齿轮四15带动转轴16转动，转轴16上方的转动凸起17与卡齿一18以及卡齿二19啮合，转动凸起17在转轴16的带动下不停转动，带动卡齿一18以及卡齿二19使其上方的分隔板20左右不停歇往复运动，将由螺旋滤球轮10上滚下来的钢球分隔到装置两边，再经由出口9出去，通过以上装置的配合，达到了避免钢球集体进入分选机入口造成堵塞的目的,也很大程度的避免了钢球由于其自重猛然进入分选机所造成的冲击，通过轴杆4在弹簧固定块11安装处设置有与弹簧固定块11相匹配的螺纹，弹簧固定块11可在轴杆4上进行螺纹转动，由于螺旋滤球轮10是抵接在弹簧固定块11的下方，随着弹簧固定块11螺纹转动进行升降，随之也会带动螺旋滤球轮10的伸长以及压缩，从而影响滤球格栅13的间隙密度不同，用于处理各种不同批次的钢珠。
[0020]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
