本发明涉及消防栓技术领域，且公开了一种用于消防栓的锁紧开关装置，包括开关转盘，所述开关转盘的外部固定连接凸起，所述开关转盘的内部活动连接有支撑杆，所述开关转盘的下方活动连接活动杆，所述活动杆的下方活动连接有外壳，所述外壳的内部开设有限位槽，所述外壳的内部活动连接有内圈，所述内圈的内部活动连接有连接杆，所述内圈的内部活动连接有齿轮，所述齿轮的外部固定连接有轮齿，所述内圈的上方活动连接有连接块。该用于消防栓的锁紧开关装置，通过弹簧的收缩可带动活塞与通孔分开，可以方便水源的流出，在拧紧开关转盘时，活塞可以将通孔堵上，这样水则不能流出，可以节省水资源，避免造成水源浪费。
权利要求
1.一种用于消防栓的锁紧开关装置，包括开关转盘(1)，其特征在于：所述开关转盘(1)的外部固定连接凸起(2)，所述开关转盘(1)的内部活动连接有支撑杆(3)，所述开关转盘(1)的下方活动连接活动杆(4)，所述活动杆(4)的下方活动连接有外壳(5)。所述外壳(5)的内部开设有限位槽(6)，所述外壳(5)的内部活动连接有内圈(7)，所述内圈(7)的内部活动连接有连接杆(8)，所述内圈(7)的内部活动连接有齿轮(9)，所述齿轮(9)的外部固定连接有轮齿(10)，所述内圈(7)的上方活动连接有连接块(11)，所述连接块(11)的上方活动连接有导向杆(12)，所述导向杆(12)的上方活动连接有定位块(13)，所述连接块(11)的下方活动连接有活动块(14)，所述活动块(14)靠近轮齿(10)的一侧固定连接有外齿(15)。所述外壳(5)的下方开设有通孔(16)，所述通孔(16)的下方活动连接有活塞(17)，所述活塞(17)的下方活动连接有弹簧(18)，所述弹簧(18)的下方活动连接有固定座(19)，所述固定座(19)的下方活动连接有底座(20)，所述外壳(5)的下方活动连接有腔体(21)。
2.根据权利要求1所述的一种用于消防栓的锁紧开关装置，其特征在于：所述齿轮(9)位于内圈(7)的上方，齿轮(9)外部固定连接的轮齿(10)与外齿(15)相互对应。
3.根据权利要求1所述的一种用于消防栓的锁紧开关装置，其特征在于：所述连接块(11)位于导向杆(12)与活动块(14)的中间，活动块(14)的外部呈圆弧状。
4.根据权利要求1所述的一种用于消防栓的锁紧开关装置，其特征在于：所述活动杆(4)垂直于开关转盘(1)。
5.根据权利要求1所述的一种用于消防栓的锁紧开关装置，其特征在于：所述活塞(17)与通孔(16)相互对应，活塞(17)与通孔(16)的大小相同。
6.根据权利要求1所述的一种用于消防栓的锁紧开关装置，其特征在于：所述支撑杆(3)位于开关转盘(1)的内部，支撑杆(3)均匀分布在开关转盘(1)的内部。
7.根据权利要求1所述的一种用于消防栓的锁紧开关装置，其特征在于：所述连接块(11)位于内圈(7)的上方。
说明书
一种用于消防栓的锁紧开关装置
技术领域
[0001]本发明涉及消防栓技术领域，具体为一种用于消防栓的锁紧开关装置。
背景技术
[0002]目前随着社会安定的快速发展，环境安全保护成为越来越重要的问题，其中火灾备受关注，所以在居民居住地等公共场所都配套安装了消防基础设施，为消防安全打下良好的基础，其中，消防栓是最为重要的设施之一，在危急的时刻，消防栓可就近提供水源，保护人民群众的生命财产安全。
[0003]消防栓在使用时，它的控制水源的开关发挥着重要的作用，开关控制着水源的流出，一般的控制开关在使用时，容易出现滑丝的情况，由于长年的使用，一旦出现开关破损，关闭不牢，可能会浪费大量的水源，长时间水源的渗漏会导致消防栓上锈，增加维修成本，在出现破损或者在火灾发生时，还会不能够及时的发挥作用，会给人们群众的安全带来危险。
[0004]为解决上述问题，故而提出一种用于消防栓的锁紧开关装置，该装置通过开关转盘下方的外壳内部的齿轮，通过齿轮带动活动块的运动，从而可以完成消防栓的开关的打开和锁紧，进而对腔体内部的弹簧进行挤压，这样可以使消防栓的开关很好的控制水源的流出，通过轮齿与外齿的相互啮合，可以使开关关上时，更加紧致，不会有水源渗出，节省水源，还可以延长消防栓的使用寿命，节省维修成本，还可以在发生火灾时，方便提供水源，一定程度上保护了人们群众的安全。
发明内容
[0005](一)解决的技术问题
[0006]针对现有技术的不足，本发明提供了一种用于消防栓的锁紧开关装置，具备开关关闭时，关闭的更加紧，不会有水源渗出，节省水源，还可以延长消防栓的使用寿命，节省维修成本，还可以在发生火灾时，方便提供水源，一定程度上保护了人们群众的安全的优点，解决了消防栓的开关在使用时容易出席滑丝的情况，由于长年的使用，一旦出现开关破损，关闭不牢，可能会浪费大量的水源，长时间水源的渗漏会导致消防栓上锈，增加维修成本，在出现破损或者在火灾发生时，还会不能够及时的发挥作用，会给人们群众的安全带来危险的问题。
[0007](二)技术方案
[0008]为实现上述开关关闭时，关闭的更加紧，不会有水源渗出，节省水源，还可以延长消防栓的使用寿命，节省维修成本，还可以在发生火灾时，方便提供水源，一定程度上保护了人们群众的安全的目的，本发明提供如下技术方案：一种用于消防栓的锁紧开关装置，包括开关转盘，所述开关转盘的外部固定连接凸起，所述开关转盘的内部活动连接有支撑杆，所述开关转盘的下方活动连接活动杆，所述活动杆的下方活动连接有外壳。
[0009]所述外壳的内部开设有限位槽，所述外壳的内部活动连接有内圈，所述内圈的内部活动连接有连接杆，所述内圈的内部活动连接有齿轮，所述齿轮的外部固定连接有轮齿，所述内圈的上方活动连接有连接块，所述连接块的上方活动连接有导向杆，所述导向杆的上方活动连接有定位块，所述连接块的下方活动连接有活动块，所述活动块靠近轮齿的一侧固定连接有外齿。
[0010]所述外壳的下方开设有通孔，所述通孔的下方活动连接有活塞，所述活塞的下方活动连接有弹簧，所述弹簧的下方活动连接有固定座，所述固定座的下方活动连接有底座，所述外壳的下方活动连接有腔体。
[0011]优选的，所述齿轮位于内圈的上方，齿轮外部固定连接的轮齿与外齿相互对应，活动杆连接开关转盘、齿轮和内圈。
[0012]优选的，所述连接块位于导向杆与活动块的中间，活动块的外部呈圆弧状。
[0013]优选的，所述活动杆垂直于开关转盘。
[0014]优选的，所述活塞与通孔相互对应，活塞与通孔的大小相同。
[0015]优选的，所述支撑杆位于开关转盘的内部，支撑杆均匀分布在开关转盘的内部，开关转盘的外部固定连接凸起，可以增加开关转盘表面的摩擦。
[0016]优选的，所述连接块位于内圈的上方，连接块可在内圈上转动从而可带动活动块和定位块转动。
[0017](三)有益效果
[0018]与现有技术相比，本发明提供了一种用于消防栓的锁紧开关装置，具备以下有益效果：
[0019]1、该用于消防栓的锁紧开关装置，通过开关转盘外部固定连接的凸起，可以增大手与开关转盘的摩擦力，在拧动时，比较省力，方便使用。
[0020]2、该用于消防栓的锁紧开关装置，通过弹簧的收缩可带动活塞与通孔分开，可以方便水源的流出，在拧紧开关转盘时，活塞可以将通孔堵上，这样水则不能流出，可以节省水资源，避免造成水源浪费。
[0021]3、该用于消防栓的锁紧开关装置，通过开关转盘的转动，带动活动杆的转动，活动杆的下方活动连接齿轮，齿轮转动，齿轮外部的轮齿与外齿互相啮合，会带动活动块的转动，从而带动定位块的转动，当定位块转动到与限位槽对应的地方，则开关转盘则不能够在转动，说明消防栓的水源开关已经拧紧，当打开开关转盘时，定位块与限位槽错开，这样可以在时开关关闭的更加紧，不会有水源渗出，节省水源，还可以延长消防栓的使用寿命，节省维修成本，还可以在发生火灾时，方便提供水源，一定程度上保护了人们群众的安全。
(四)附图说明

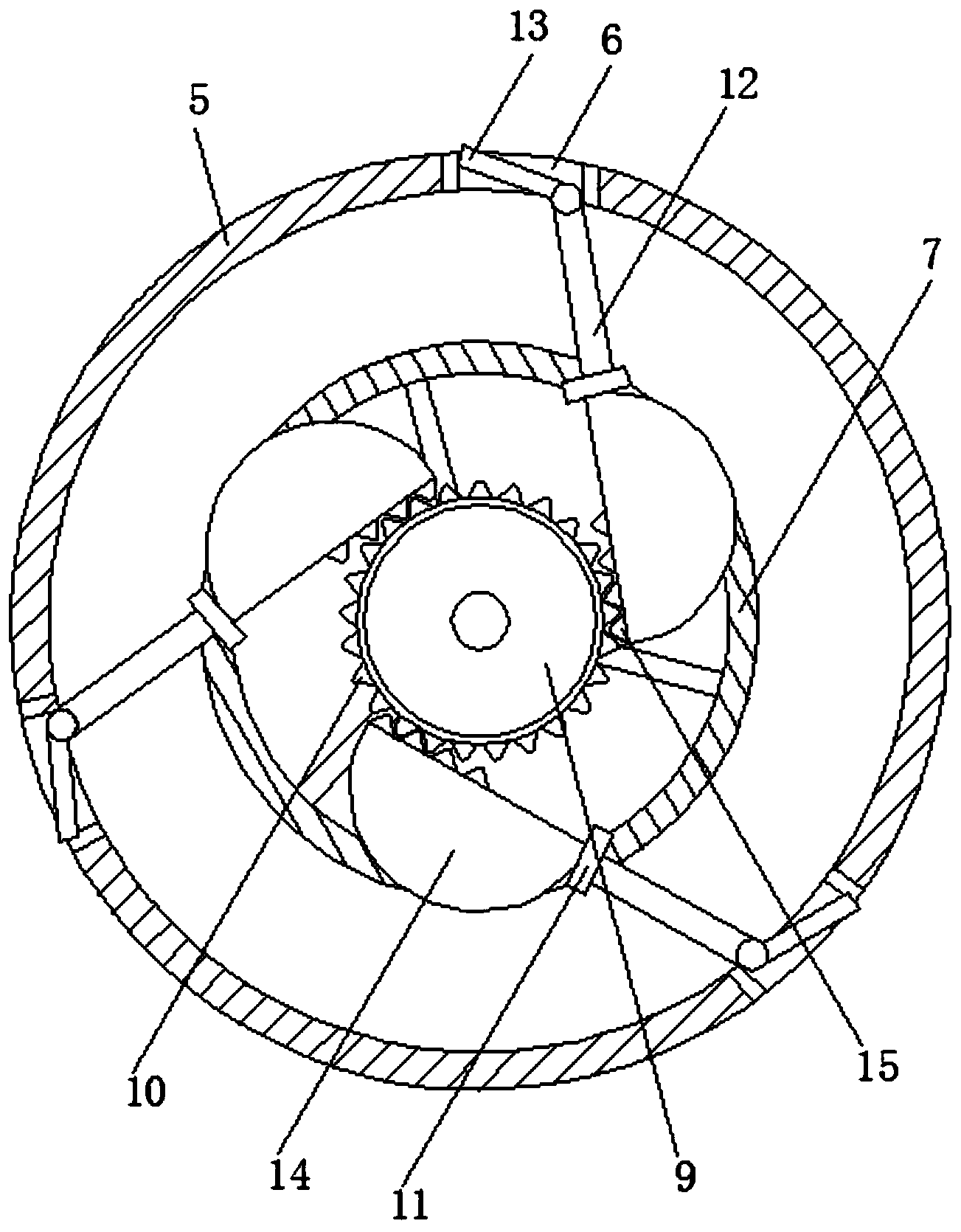

[0022]图1为本发明结构外盘的主体结构俯视示意图；
[0023]图2为本发明结构图1的转动示意图；
[0024]图3为本发明主体结构示意图；
[0025]图4为本发明主体结构中弹簧被压缩示意图；
[0026]图5为本发明结构开关转盘的俯视示意图。
[0027]图中：1-开关转盘、2-凸起、3-支撑杆、4-活动杆、5-外壳、6-限位槽、7-内圈、8-连接杆、9-齿轮、10-轮齿、11-连接块、12-导向杆、13-定位块、14-活动块、15-外齿、16-通孔、17-活塞、18-弹簧、19-固定座、20-底座、21-腔体。
具体实施方式
[0028]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0029]请参阅图1-5，一种用于消防栓的锁紧开关装置，包括开关转盘1，开关转盘1的外部固定连接凸起2，开关转盘1的内部活动连接有支撑杆3，支撑杆3位于开关转盘1的内部，支撑杆3均匀分布在开关转盘1的内部，开关转盘1的外部固定连接凸起2，可以增加开关转盘1表面的摩擦，开关转盘1的下方活动连接活动杆4，活动杆4垂直于开关转盘1，活动杆4的下方活动连接有外壳5。
[0030]外壳5的内部开设有限位槽6，外壳5的内部活动连接有内圈7，内圈7的内部活动连接有连接杆8，内圈7的内部活动连接有齿轮9，齿轮9的外部固定连接有轮齿10，内圈7的上方活动连接有连接块11，活动杆4连接齿轮9、内圈7和开关转盘1，连接块11活动连接在内圈7上，可以移动，连接块11的上方活动连接有导向杆12，导向杆12的上方活动连接有定位块13，连接块11的下方活动连接有活动块14，连接块11位于导向杆12与活动块14的中间，活动块14的外部呈圆弧状，连接块11位于内圈7的上方，连接块11可在内圈7上转动从而可带动活动块14和定位块13转动，活动块14靠近轮齿10的一侧固定连接有外齿15，齿轮9位于内圈7的上方，齿轮9外部固定连接的轮齿10与外齿15相互对应。
[0031]外壳5的下方开设有通孔16，活塞17与通孔16相互对应，活塞17与通孔16的大小相同，通孔16的下方活动连接有活塞17，活塞17的下方活动连接有弹簧18，弹簧18的下方活动连接有固定座19，固定座19的下方活动连接有底座20，外壳5的下方活动连接有腔体21。
[0032]工作过程及原理:该用于消防栓的锁紧开关装置，该装置开关转盘1的下方活动连接活动杆4，活动杆4的下方活动连接外壳5，当手与开关转盘1外部的凸起2接触时，可以增加摩擦力，在旋转时比较省力，外壳5的内部活动连接内圈7，内圈7的上方活动连接齿轮9，活动杆4连接齿轮9、内圈7和开关转盘1，连接块11活动连接在内圈7上，可以移动，活动块14上的外齿15与齿轮9外部的轮齿10能够相互啮合，外壳5的内部开设限位槽6，限位槽6与定位块13能够对应，当开关转盘1拧紧时，限位槽6与定位块13刚好能够对应，活塞17将通孔16堵住，当顺时针转动开关转盘1时，可带动齿轮9也顺时针转动，齿轮9外部的轮齿10带动活动块14顺时针转动，导向杆12带动定位块13与限位槽6分开，活动杆4会对活塞17有一个向下的挤压，弹簧18收缩，可将通孔16与活塞17分离，这样就可以出水。
[0033]综上所述：
[0034]A、该用于消防栓的锁紧开关装置，通过开关转盘1外部固定连接的凸起2，可以增大手与开关转盘1的摩擦力，在拧动时，比较省力，方便使用。
[0035]B、该用于消防栓的锁紧开关装置，通过弹簧18的收缩可带动活塞17与通孔16分开，可以方便水源的流出，在拧紧开关转盘1时，活塞17可以将通孔16堵上，这样水则不能流出，可以节省水资源，避免造成水源浪费。
[0036]C、该用于消防栓的锁紧开关装置，通过开关转盘1的转动，带动活动杆4的转动，活动杆4的下方活动连接齿轮9，齿轮9转动，齿轮9外部的轮齿10与外齿15互相啮合，会带动活动块14的转动，从而带动定位块13的转动，当定位块13转动到与限位槽6对应的地方，则开关转盘1则不能够在转动，说明消防栓的水源开关已经拧紧，当打开开关转盘1时，定位块13与限位槽6错开，这样可以在时开关关闭的更加紧，不会有水源渗出，节省水源，还可以延长消防栓的使用寿命，节省维修成本，还可以在发生火灾时，方便提供水源，一定程度上保护了人们群众的安全。
