本发明公开了一种皮具保养装置，其结构包括盖板、掩板、驱动转轮、套接板框、维修窗、保养清洗装置、洗刷轮、操控板，保养清洗装置前端的中部设有套接板框，维修窗为正方形结构且安装在保养清洗装置下方的前端，采用过盈配合，盖板设于保养清洗装置上方的前端为一体结构，通过设有保养清洗装置，在使用时，可以将清洗保养剂倒入装置内部，当需要时可以通过挤压抽吸，将清洗保养剂抽取，对皮具物品进行清理保养，可控制清洗保养剂用量，避免造成浪费；该装置内部设有手动发电装置，在使用时，可以通过手动驱动装置进行发电，并且在手动停止转动的同时，可以停止电能流动，防止装置电流外漏，提高使用安全性。
权利要求
1.一种皮具保养装置，其结构包括盖板(1)、掩板(2)、驱动转轮(3)、套接板框(4)、维修窗(5)、保养清洗装置(6)、洗刷轮(7)、操控板(8)，所述保养清洗装置(6)前端的中部设有套接板框(4)，所述维修窗(5)为正方形结构且安装在保养清洗装置(6)下方的前端，采用过盈配合，其特征在于：所述盖板(1)设于保养清洗装置(6)上方的前端为一体结构，所述掩板(2)嵌套在盖板(1)的下方，采用过盈配合，所述驱动转轮(3)安装在套接板框(4)内部的中部，所述洗刷轮(7)为圆形结构且设有两个，所述洗刷轮(7)分别安装在驱动转轮(3)的左右两端，采用间隙配合，所述操控板(8)为长方形结构且安装在保养清洗装置(6)上方的前端；所述保养清洗装置(6)包括装置主体(a)、连接管(b)、喷洒装置(c)、抽吸装置(d)、手动发电装置(e)、锁接螺杆(f)、拖拉皮带(g)、套接螺杆(h)、驱动电机(i)、传接拉带(j)、连接弹簧(k)、固定焊接板(l)，所述装置主体(a)上方的左侧设有喷洒装置(c)，采用过盈配合，所述连接管(b)安装在喷洒装置(c)上方的右侧，采用过盈配合，所述抽吸装置(d)设于装置主体(a)左侧的中部，采用过盈配合，所述手动发电装置(e)设于抽吸装置(d)的左下方且与装置主体(a)相连接，所述锁接螺杆(f)设于手动发电装置(e)的下方且右侧与装置主体(a)垂直连接，采用间隙配合，所述拖拉皮带(g)的一端与锁接螺杆(f)的左侧锁接，所述拖拉皮带(g)的另一端与套接螺杆(h)的左侧锁接，所述套接螺杆(h)的右侧嵌套在驱动电机(i)的左侧，采用间隙配合，所述驱动电机(i)安装在装置主体(a)的右下方，采用过盈配合，所述传接拉带(j)的一端嵌套在锁接螺杆(f)的右侧上方，采用间隙配合，所述传接拉带(j)的另一端嵌套在抽吸装置(d)的右侧，采用间隙配合，所述连接弹簧(k)的设于固定焊接板(l)的下方且与抽吸装置(d)相连接。
2.根据权利要求1所述的一种皮具保养装置，其特征在于：所述喷洒装置(c)包括锁定螺母(c1)、连接口(c2)、防护外壳(c3)、导接管(c4)、喷洒口(c5)，所述锁定螺母(c1)嵌套在连接管(b)上，采用间隙配合，所述连接口(c2)上方的内部设有连接管(b)，采用过盈配合，所述防护外壳(c3)安装在装置主体(a)上，采用过盈配合，所述导接管(c4)设于防护外壳(c3)的内部且下方与喷洒口(c5)上方的中部相连接。
3.根据权利要求1所述的一种皮具保养装置，其特征在于：所述抽吸装置(d)包括锁接套管(d1)、装料槽(d2)、压缩套(d3)、抽吸管(d4)、活动接杆(d5)、啮合轴轮(d6)，所述锁接套管(d1)安装在装料槽(d2)上方的左侧，所述装料槽(d2)安装在装置主体(a)上，采用过盈配合，所述压缩套(d3)嵌套在抽吸管(d4)的内部，采用间隙配合，所述抽吸管(d4)安装在装料槽(d2)的内部，所述活动接杆(d5)与压缩套(d3)右侧的中部垂直连接，所述啮合轴轮(d6)设有两个且位于同一平面上，所述啮合轴轮(d6)分别安装在活动接杆(d5)中部的后端。
4.根据权利要求1所述的一种皮具保养装置，其特征在于：所述手动发电装置(e)包括驱动拉绳(e1)、连接杆(e2)、连接轴(e3)、套轴(e4)、防护套壳(e5)、连接磁块(e6)、套接磁杆(e7)、固定外壳(e8)，所述驱动拉绳(e1)与连接杆(e2)的中部锁接，所述连接杆(e2)嵌套在连接轴(e3)左侧的中部，采用间隙配合，所述连接轴(e3)设于套轴(e4)的左侧且相互平行，所述套轴(e4)右侧的中部与防护套壳(e5)相连接，所述连接磁块(e6)设有两个且位于同一平面上，所述连接磁块(e6)分别嵌套在固定外壳(e8)的上下两端，采用过盈配合，所述套接磁杆(e7)设于连接磁块(e6)的中部，所述固定外壳(e8)与装置主体(a)相连接。
说明书
一种皮具保养装置
技术领域
[0001]本发明是一种皮具保养装置，属于保养装置领域。
背景技术
[0002]该装置可以对皮具虽然具有档次高等优点，但是皮具的表面很容易干枯、皱裂，影响其使用寿命，所以人们需要经常对皮具进行除尘、上油打蜡上光等保养。
[0003]现术在使用时；
[0004]1、当装置在对皮具进行保养清理时，需要手动将清洗保养剂挤压出，在挤压时，容易因为用力过度将清洗保养剂挤出过多，从而造成不必要的浪费；
[0005]2、当装置在驱动保养时，需要长时间连通电源才可以将装置驱动对皮具进行保养，在保养操作时，容易因为操作不当，导致水花溅在装置上，从而使装置出现漏电的现象，使用安全性较低；
发明内容
[0006]针对现有技术存在的不足，本发明目的是提供一种皮具保养装置，以解决现有技术在使用时；当装置在对皮具进行保养清理时，需要手动将清洗保养剂挤压出，在挤压时，容易因为用力过度将清洗保养剂挤出过多，从而造成不必要的浪费；当装置在驱动保养时，需要长时间连通电源才可以将装置驱动对皮具进行保养，在保养操作时，容易因为操作不当，导致水花溅在装置上，从而使装置出现漏电的现象，使用安全性较低的问题。
[0007]为了实现上述目的，本发明是通过如下的技术方案来实现：一种皮具保养装置，其结构包括盖板、掩板、驱动转轮、套接板框、维修窗、保养清洗装置、洗刷轮、操控板，所述保养清洗装置前端的中部设有套接板框，所述维修窗为正方形结构且安装在保养清洗装置下方的前端，采用过盈配合，所述盖板设于保养清洗装置上方的前端为一体结构，所述掩板嵌套在盖板的下方，采用过盈配合，所述驱动转轮安装在套接板框内部的中部，所述洗刷轮为圆形结构且设有两个，所述洗刷轮分别安装在驱动转轮的左右两端，采用间隙配合，所述操控板为长方形结构且安装在保养清洗装置上方的前端，所述保养清洗装置包括装置主体、连接管、喷洒装置、抽吸装置、手动发电装置、锁接螺杆、拖拉皮带、套接螺杆、驱动电机、传接拉带、连接弹簧、固定焊接板，所述装置主体上方的左侧设有喷洒装置，采用过盈配合，所述连接管安装在喷洒装置上方的右侧，采用过盈配合，所述抽吸装置设于装置主体左侧的中部，采用过盈配合，所述手动发电装置设于抽吸装置的左下方且与装置主体相连接，所述锁接螺杆设于手动发电装置的下方且右侧与装置主体垂直连接，采用间隙配合，所述拖拉皮带的一端与锁接螺杆的左侧锁接，所述拖拉皮带的另一端与套接螺杆的左侧锁接，所述套接螺杆的右侧嵌套在驱动电机的左侧，采用间隙配合，所述驱动电机安装在装置主体的右下方，采用过盈配合，所述传接拉带的一端嵌套在锁接螺杆的右侧上方，采用间隙配合，所述传接拉带的另一端嵌套在抽吸装置的右侧，采用间隙配合，所述连接弹簧的设于固定焊接板的下方且与抽吸装置相连接。
[0008]进一步的，所述喷洒装置包括锁定螺母、连接口、防护外壳、导接管、喷洒口，所述锁定螺母嵌套在连接管上，采用间隙配合，所述连接口上方的内部设有连接管，采用过盈配合，所述防护外壳安装在装置主体上，采用过盈配合，所述导接管设于防护外壳的内部且下方与喷洒口上方的中部相连接。
[0009]进一步的，所述抽吸装置包括锁接套管、装料槽、压缩套、抽吸管、活动接杆、啮合轴轮，所述锁接套管安装在装料槽上方的左侧，所述装料槽安装在装置主体上，采用过盈配合，所述压缩套嵌套在抽吸管的内部，采用间隙配合，所述抽吸管安装在装料槽的内部，所述活动接杆与压缩套右侧的中部垂直连接，所述啮合轴轮设有两个且位于同一平面上，所述啮合轴轮分别安装在活动接杆中部的后端。
[0010]进一步的，所述手动发电装置包括驱动拉绳、连接杆、连接轴、套轴、防护套壳、连接磁块、套接磁杆、固定外壳，所述驱动拉绳与连接杆的中部锁接，所述连接杆嵌套在连接轴左侧的中部，采用间隙配合，所述连接轴设于套轴的左侧且相互平行，所述套轴右侧的中部与防护套壳相连接，所述连接磁块设有两个且位于同一平面上，所述连接磁块分别嵌套在固定外壳的上下两端，采用过盈配合，所述套接磁杆设于连接磁块的中部，所述固定外壳与装置主体相连接。
[0011]有益效果
[0012]本发明一种皮具保养装置的首先通过其结构上的驱动电机启动，使左侧的套接螺杆嵌套在驱动电机的左侧，并且在驱动电机转动时，可以通过拖拉皮带带动锁接螺杆，从而通过锁接螺杆右侧上的传接拉带与抽吸装置上的活动接杆相连接，在将活动接杆向下拉扯时，可以将嵌套在抽吸管内部的压缩套下压，从而通过抽吸管将装料槽内部的液体抽取、抽取的同时，通过连接管将液体传入喷洒装置上，通过连接口与防护外壳连接，并且通过内部的导接管传导，然后通过喷洒口将液体喷洒出，对皮具进行清理、而手动发电装置则可以通过驱动拉绳拖动连接杆，使连接杆可以通过贯穿套轴和防护套壳位于连接磁块的中部，从而通过连接磁块产生电能进行转动，综上所述，本发明1、通过设有保养清洗装置，在使用时，可以将清洗保养剂倒入装置内部，当需要时可以通过挤压抽吸，将清洗保养剂抽取，对皮具物品进行清理保养，可控制清洗保养剂用量，避免造成浪费；2、该装置内部设有手动发电装置，在使用时，可以通过手动驱动装置进行发电，并且在手动停止转动的同时，可以停止电能流动，防止装置电流外漏，提高使用安全性。
附图说明
[0013]通过阅读参照以下附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显：

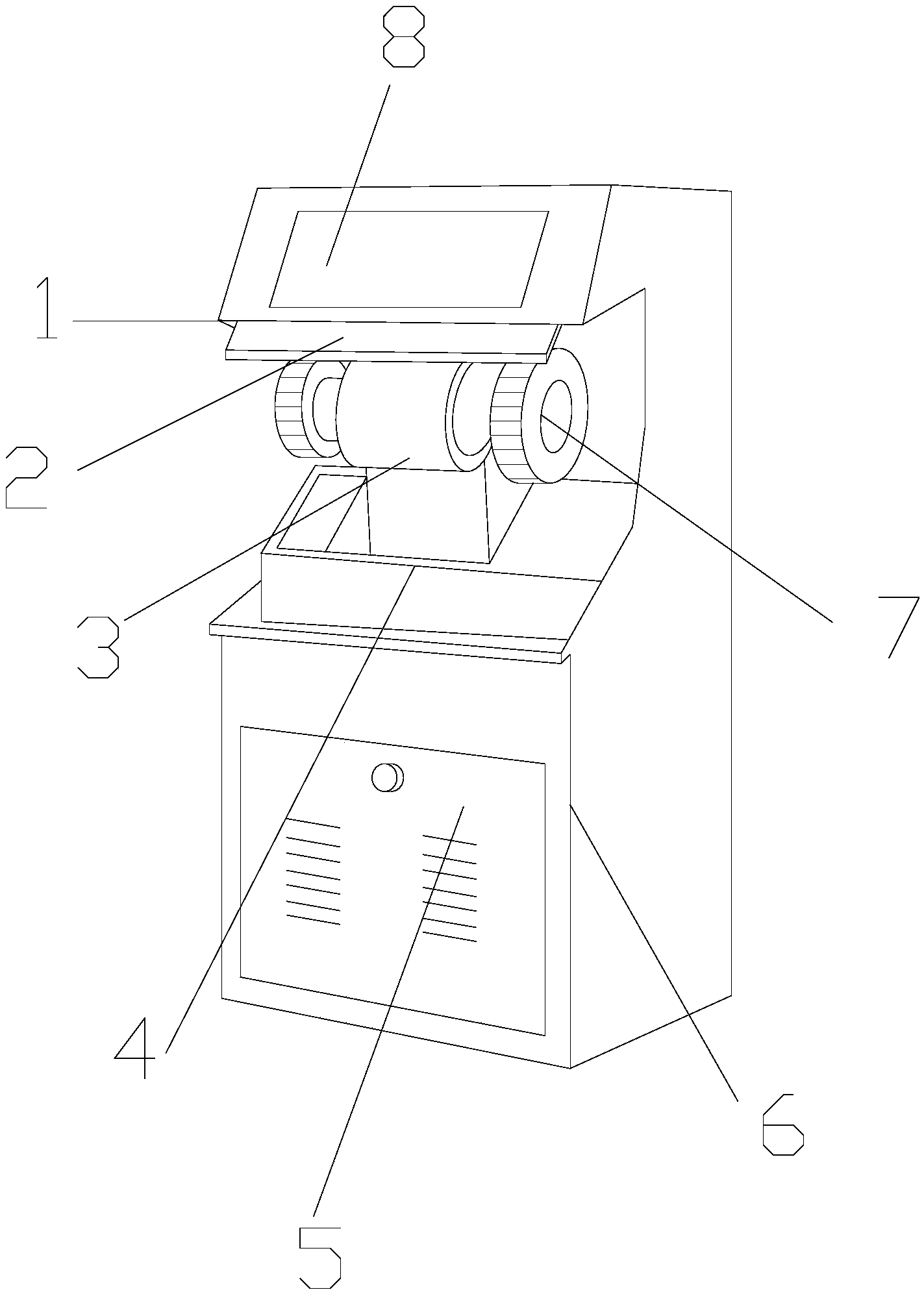

[0014]图1为本发明一种皮具保养装置的结构示意图。
[0015]图2为本发明保养清洗装置的结构示意图。
[0016]图3为本发明保养清洗装置详细的结构示意图。
[0017]图4为本发明保养清洗装置中A的结构示意图。
[0018]图中：盖板-1、掩板-2、驱动转轮-3、套接板框-4、维修窗-5、保养清洗装置-6、洗刷轮-7、操控板-8、装置主体-a、连接管-b、喷洒装置-c、抽吸装置-d、手动发电装置-e、锁接螺杆-f、拖拉皮带-g、套接螺杆-h、驱动电机-i、传接拉带-j、连接弹簧-k、固定焊接板-l、锁定螺母-c1、连接口-c2、防护外壳-c3、导接管-c4、喷洒口-c5、锁接套管-d1、装料槽-d2、压缩套-d3、抽吸管-d4、活动接杆-d5、啮合轴轮-d6、驱动拉绳-e1、连接杆-e2、连接轴-e3、套轴-e4、防护套壳-e5、连接磁块-e6、套接磁杆-e7、固定外壳-e8具体实施方式
[0019]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
[0020]请参阅图1-图4，本发明提供一种皮具保养装置技术方案：其结构包括盖板1、掩板2、驱动转轮3、套接板框4、维修窗5、保养清洗装置6、洗刷轮7、操控板8，所述保养清洗装置6前端的中部设有套接板框4，所述维修窗5为正方形结构且安装在保养清洗装置6下方的前端，采用过盈配合，所述盖板1设于保养清洗装置6上方的前端为一体结构，所述掩板2嵌套在盖板1的下方，采用过盈配合，所述驱动转轮3安装在套接板框4内部的中部，所述洗刷轮7为圆形结构且设有两个，所述洗刷轮7分别安装在驱动转轮3的左右两端，采用间隙配合，所述操控板8为长方形结构且安装在保养清洗装置6上方的前端，所述保养清洗装置6包括装置主体a、连接管b、喷洒装置c、抽吸装置d、手动发电装置e、锁接螺杆f、拖拉皮带g、套接螺杆h、驱动电机i、传接拉带j、连接弹簧k、固定焊接板l，所述装置主体a上方的左侧设有喷洒装置c，采用过盈配合，所述连接管b安装在喷洒装置c上方的右侧，采用过盈配合，所述抽吸装置d设于装置主体a左侧的中部，采用过盈配合，所述手动发电装置e设于抽吸装置d的左下方且与装置主体a相连接，所述锁接螺杆f设于手动发电装置e的下方且右侧与装置主体a垂直连接，采用间隙配合，所述拖拉皮带g的一端与锁接螺杆f的左侧锁接，所述拖拉皮带g的另一端与套接螺杆h的左侧锁接，所述套接螺杆h的右侧嵌套在驱动电机i的左侧，采用间隙配合，所述驱动电机i安装在装置主体a的右下方，采用过盈配合，所述传接拉带j的一端嵌套在锁接螺杆f的右侧上方，采用间隙配合，所述传接拉带j的另一端嵌套在抽吸装置d的右侧，采用间隙配合，所述连接弹簧k的设于固定焊接板l的下方且与抽吸装置d相连接，所述喷洒装置c包括锁定螺母c1、连接口c2、防护外壳c3、导接管c4、喷洒口c5，所述锁定螺母c1嵌套在连接管b上，采用间隙配合，所述连接口c2上方的内部设有连接管b，采用过盈配合，所述防护外壳c3安装在装置主体a上，采用过盈配合，所述导接管c4设于防护外壳c3的内部且下方与喷洒口c5上方的中部相连接，所述抽吸装置d包括锁接套管d1、装料槽d2、压缩套d3、抽吸管d4、活动接杆d5、啮合轴轮d6，所述锁接套管d1安装在装料槽d2上方的左侧，所述装料槽d2安装在装置主体a上，采用过盈配合，所述压缩套d3嵌套在抽吸管d4的内部，采用间隙配合，所述抽吸管d4安装在装料槽d2的内部，所述活动接杆d5与压缩套d3右侧的中部垂直连接，所述啮合轴轮d6设有两个且位于同一平面上，所述啮合轴轮d6分别安装在活动接杆d5中部的后端，所述手动发电装置e包括驱动拉绳e1、连接杆e2、连接轴e3、套轴e4、防护套壳e5、连接磁块e6、套接磁杆e7、固定外壳e8，所述驱动拉绳e1与连接杆e2的中部锁接，所述连接杆e2嵌套在连接轴e3左侧的中部，采用间隙配合，所述连接轴e3设于套轴e4的左侧且相互平行，所述套轴e4右侧的中部与防护套壳e5相连接，所述连接磁块e6设有两个且位于同一平面上，所述连接磁块e6分别嵌套在固定外壳e8的上下两端，采用过盈配合，所述套接磁杆e7设于连接磁块e6的中部，所述固定外壳e8与装置主体a相连接。
[0021]本发明的主要特征是：首先通过其结构上的驱动电机i启动，使左侧的套接螺杆h嵌套在驱动电机i的左侧，并且在驱动电机i转动时，可以通过拖拉皮带g带动锁接螺杆f，从而通过锁接螺杆f右侧上的传接拉带j与抽吸装置d上的活动接杆d5相连接，在将活动接杆d5向下拉扯时，可以将嵌套在抽吸管d4内部的压缩套d3下压，从而通过抽吸管d4将装料槽d2内部的液体抽取。
[0022]本发明的主要特征是：抽取的同时，通过连接管b将液体传入喷洒装置c上，通过连接口c2与防护外壳c3连接，并且通过内部的导接管c4传导，然后通过喷洒口c5将液体喷洒出，对皮具进行清理。
[0023]本发明的主要特征是：而手动发电装置e则可以通过驱动拉绳e1拖动连接杆e2，使连接杆e2可以通过贯穿套轴e4和防护套壳e5位于连接磁块e6的中部，从而通过连接磁块e6产生电能进行转动。
[0024]本发明解决的问题是现有技术在使用时；当装置在对皮具进行保养清理时，需要手动将清洗保养剂挤压出，在挤压时，容易因为用力过度将清洗保养剂挤出过多，从而造成不必要的浪费；当装置在驱动保养时，需要长时间连通电源才可以将装置驱动对皮具进行保养，在保养操作时，容易因为操作不当，导致水花溅在装置上，从而使装置出现漏电的现象，使用安全性较低的问题，本发明通过上述部件的互相组合，使本发明能够实现，通过设有保养清洗装置，在使用时，可以将清洗保养剂倒入装置内部，当需要时可以通过挤压抽吸，将清洗保养剂抽取，对皮具物品进行清理保养，可控制清洗保养剂用量，避免造成浪费；该装置内部设有手动发电装置，在使用时，可以通过手动驱动装置进行发电，并且在手动停止转动的同时，可以停止电能流动，防止装置电流外漏，提高使用安全性。
[0025]以上显示和描述了本发明的基本原理和主要特征和本发明的优点,对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
[0026]此外，应当理解，虽然本说明书按照实施方式加以描述，但并非每个实施方式仅包含一个独立的技术方案，说明书的这种叙述方式仅仅是为清楚起见，本领域技术人员应当将说明书作为一个整体，各实施例中的技术方案也可以经适当组合，形成本领域技术人员可以理解的其他实施方式。
