详情
摘要
本发明提供一种乡村宴席用菜盘增加摆放装置，涉及家具领域。该乡村宴席用菜盘增加摆放装置，包括支撑安装柱筒，支撑安装柱筒的内部中心处设置有中部固定空柱，支撑安装柱筒通过侧壁粘接的连接固架与中部固定空柱的外壁粘接，支撑安装柱筒的内壁粘接有底侧收纳筒和顶侧收纳筒，底侧收纳筒的内部插入有贴地收放固定机构。该乡村宴席用菜盘增加摆放装置，架设时贴地延伸杆可在贴地套杆的内部伸缩，使该装置架设时底部与桌面的接触部位可改变，以适应该装置架设于不同的碗碟之间，设置的贴地套杆的数量为三个，根据实际摆菜时三个接触更加节省空间的现象，使三个贴地套杆通过三个碗碟之间的空隙紧贴桌面固定。
权利要求
1.一种乡村宴席用菜盘增加摆放装置，包括支撑安装柱筒(1)，其特征在于：所述支撑安装柱筒(1)的内部中心处设置有中部固定空柱(3)，所述支撑安装柱筒(1)通过侧壁粘接的连接固架(2)与中部固定空柱(3)的外壁粘接，所述支撑安装柱筒(1)的内壁粘接有底侧收纳筒(4)和顶侧收纳筒(5)，所述底侧收纳筒(4)的内部插入有贴地收放固定机构(6)；所述中部固定空柱(3)的底部粘接有稳定吸盘(10)，且稳定吸盘(10)的底部低于支撑安装柱筒(1)的底部，所述贴地收放固定机构(6)包括插入底侧收纳筒(4)内部的贴地套杆(601)，所述贴地套杆(601)相对的两侧且靠近支撑安装柱筒(1)一端粘接有滑动连轴，且滑动连轴远离贴地套杆(601)的一端插入底侧收纳筒(4)的内壁与其滑动连接，所述底侧收纳筒(4)的侧壁开设有与滑动连轴相适配的滑槽，且滑动连轴的端部延伸至滑槽的内部与其内壁接触，所述贴地套杆(4)远离支撑安装柱筒(1)的一端插入有贴地延伸杆(602)，所述贴地延伸杆(602)的两侧开设有侧槽，且侧槽的内部设置有侧部垂直固杆(604)，所述侧部垂直固杆(604)的上下两侧且位于端部均粘接有底侧连杆(603)，所述底侧连杆(603)远离侧部垂直固杆(604)的一端均插入侧槽的内壁与其转动连接；所述支撑安装柱筒(1)的外壁套设有与其螺纹连接的升降螺筒(605)，所述升降螺筒(605)的底部通过底侧轴承(606)活动安装有抵压插块(607)，所述抵压插块(607)的底部开设有与贴地套杆(601)相适配的插口。
2.根据权利要求1所述的一种乡村宴席用菜盘增加摆放装置，其特征在于：所述底侧收纳筒(4)和顶侧收纳筒(5)的数量均为三个，且数量为三个的底侧收纳筒(4)和顶侧收纳筒(5)相互间隔等距分布于支撑安装柱筒(1)的内壁。
3.根据权利要求1所述的一种乡村宴席用菜盘增加摆放装置，其特征在于：所述连接固架(2)的一端与中部固定空柱(3)的外壁粘接，连接固架(2)的另一端透过底侧收纳筒(4)和顶侧收纳筒(5)的间隙与支撑安装柱筒(1)的内壁粘接。
4.根据权利要求1所述的一种乡村宴席用菜盘增加摆放装置，其特征在于：所述底侧收纳筒(4)远离支撑安装柱筒(1)的一侧和支撑安装柱筒(1)的侧壁且靠近底部处均开设有与贴地套杆(601)相适配的下折口。
5.根据权利要求1所述的一种乡村宴席用菜盘增加摆放装置，其特征在于：所述顶侧收纳筒(5)的内部插入有碗架支撑机构(7)，所述碗架支撑机构(7)包括插入顶侧收纳筒(5)内部的顶侧延伸架杆(701)，所述顶侧延伸架杆(701)相对的两侧且靠近支撑安装柱筒(1)的一端粘接有滑动连杆(707)，所述滑动连杆(707)远离顶侧延伸架杆(701)的一端插入顶侧收纳筒(5)的内壁与其滑动连接，所述顶侧收纳筒(5)的内壁开设有与滑动连杆(707)相适配的移槽，且滑动连杆(707)的端部延伸至移槽的内部与其内壁接触。
6.根据权利要求5所述的一种乡村宴席用菜盘增加摆放装置，其特征在于：所述顶侧收纳筒(5)远离支撑安装柱筒(1)的一侧和支撑安装柱筒(1)的侧壁且靠近顶部处均开设有与顶侧延伸架杆(701)相适配的上折口。
7.根据权利要求5所述的一种乡村宴席用菜盘增加摆放装置，其特征在于：所述中部固定空柱(3)的内部插入有与其螺纹连接的升降螺杆(702)，所述升降螺杆(702)的顶部粘接有扭动旋块(703)，所述扭动旋块(703)的外壁通过连接轴承(704)活动安装有升降抵压板(705)，所述升降抵压板(705)的侧壁开设有三个与顶侧延伸架杆(701)相适配的缺口，且升降抵压板(705)的底部且不位于缺口处粘接有与顶侧延伸架杆(701)相适配的下压插杆(706)，所述顶侧延伸架杆(701)的顶部开设有顶槽(9)，且顶槽(9)的内部安装有碗碟摆放机构(8)。
8.根据权利要求7所述的一种乡村宴席用菜盘增加摆放装置，其特征在于：所述碗碟摆放机构(8)包括粘接于顶槽内壁底部且位于一端的侧部固杆(801)，所述侧部固杆(801)的顶部贯穿数量为六个的旋转连板(803)且与防脱顶块(802)的底部粘接，所述旋转连板(803)的侧壁均粘接有承载板条(804)，所述承载板条(804)的顶部与底部均开设有凹口(805)，且凹口(805)的宽度与碗碟底侧的厚度相适配，所述承载板条(804)的顶部且远离侧部固杆(801)的一侧粘接有外侧挡条(806)。
9.根据权利要求8所述的一种乡村宴席用菜盘增加摆放装置，其特征在于：所述旋转连板(803)粘接于承载板条(804)的端部底侧，且承载板条(804)的厚度小于顶槽(9)的深度。
说明书
一种乡村宴席用菜盘增加摆放装置
技术领域
[0001]本发明涉及家具技术领域，特别的为一种乡村宴席用菜盘增加摆放装置。
背景技术
[0002]乡村宴席时常常因桌子较小菜肴较多，导致摆放的菜盘架在下方的菜盘上，摆放较不稳，特别是北方人性格豪爽，菜肴更多，成堆的菜肴甚至会摆放到三层，严重影响了人们的食用，目前缺少一种摆放碗碟的装置，导致桌面较小菜肴较多时不易放置食用。
发明内容
[0003](一)解决的技术问题
[0004]针对现有技术的不足，本发明提供了一种乡村宴席用菜盘增加摆放装置，解决了桌面较小菜肴较多时不易放置食用的问题。
[0005](二)技术方案
[0006]为实现以上目的，本发明通过以下技术方案予以实现：一种乡村宴席用菜盘增加摆放装置，包括支撑安装柱筒，所述支撑安装柱筒的内部中心处设置有中部固定空柱，所述支撑安装柱筒通过侧壁粘接的连接固架与中部固定空柱的外壁粘接，所述支撑安装柱筒的内壁粘接有底侧收纳筒和顶侧收纳筒，所述底侧收纳筒的内部插入有贴地收放固定机构。
[0007]所述中部固定空柱的底部粘接有稳定吸盘，且稳定吸盘的底部低于支撑安装柱筒的底部，所述贴地收放固定机构包括插入底侧收纳筒内部的贴地套杆，所述贴地套杆相对的两侧且靠近支撑安装柱筒一端粘接有滑动连轴，且滑动连轴远离贴地套杆的一端插入底侧收纳筒的内壁与其滑动连接，所述底侧收纳筒的侧壁开设有与滑动连轴相适配的滑槽，且滑动连轴的端部延伸至滑槽的内部与其内壁接触，所述贴地套杆远离支撑安装柱筒的一端插入有贴地延伸杆，所述贴地延伸杆的两侧开设有侧槽，且侧槽的内部设置有侧部垂直固杆，所述侧部垂直固杆的上下两侧且位于端部均粘接有底侧连杆，所述底侧连杆远离侧部垂直固杆的一端均插入侧槽的内壁与其转动连接。
[0008]所述支撑安装柱筒的外壁套设有与其螺纹连接的升降螺筒，所述升降螺筒的底部通过底侧轴承活动安装有抵压插块，所述抵压插块的底部开设有与贴地套杆相适配的插口。
[0009]优选的，所述底侧收纳筒和顶侧收纳筒的数量均为三个，且数量为三个的底侧收纳筒和顶侧收纳筒相互间隔等距分布于支撑安装柱筒的内壁。
[0010]优选的，所述连接固架的一端与中部固定空柱的外壁粘接，连接固架的另一端透过底侧收纳筒和顶侧收纳筒的间隙与支撑安装柱筒的内壁粘接。
[0011]优选的，所述底侧收纳筒远离支撑安装柱筒的一侧和支撑安装柱筒的侧壁且靠近底部处均开设有与贴地套杆相适配的下折口。
[0012]优选的，所述顶侧收纳筒的内部插入有碗架支撑机构，所述碗架支撑机构包括插入顶侧收纳筒内部的顶侧延伸架杆，所述顶侧延伸架杆相对的两侧且靠近支撑安装柱筒的一端粘接有滑动连杆，所述滑动连杆远离顶侧延伸架杆的一端插入顶侧收纳筒的内壁与其滑动连接，所述顶侧收纳筒的内壁开设有与滑动连杆相适配的移槽，且滑动连杆的端部延伸至移槽的内部与其内壁接触。
[0013]优选的，所述顶侧收纳筒远离支撑安装柱筒的一侧和支撑安装柱筒的侧壁且靠近顶部处均开设有与顶侧延伸架杆相适配的上折口。
[0014]优选的，所述中部固定空柱的内部插入有与其螺纹连接的升降螺杆，所述升降螺杆的顶部粘接有扭动旋块，所述扭动旋块的外壁通过连接轴承活动安装有升降抵压板，所述升降抵压板的侧壁开设有三个与顶侧延伸架杆相适配的缺口，且升降抵压板的底部且不位于缺口处粘接有与顶侧延伸架杆相适配的下压插杆，所述顶侧延伸架杆的顶部开设有顶槽，且顶槽的内部安装有碗碟摆放机构。
[0015]优选的，所述碗碟摆放机构包括粘接于顶槽内壁底部且位于一端的侧部固杆，所述侧部固杆的顶部贯穿数量为六个的旋转连板且与防脱顶块的底部粘接，所述旋转连板的侧壁均粘接有承载板条，所述承载板条的顶部与底部均开设有凹口，且凹口的宽度与碗碟底侧的厚度相适配，所述承载板条的顶部且远离侧部固杆的一侧粘接有外侧挡条。
[0016]优选的，所述旋转连板粘接于承载板条的端部底侧，且承载板条的厚度小于顶槽的深度。
[0017](三)有益效果
[0018]本发明提供了一种乡村宴席用菜盘增加摆放装置。具备以下有益效果：
[0019]1、本发明中，该乡村宴席用菜盘增加摆放装置，底侧收纳筒和顶侧收纳筒均粘接于支撑安装柱筒的内壁，将支撑安装柱筒内部浪费的空余空间加以利用，节省占用空间，更加便于将该装置架设于碗碟之间，同时支撑安装柱筒对底侧收纳筒和顶侧收纳筒起到了防护作用，提高其使用寿命。
[0020]2、本发明中，该乡村宴席用菜盘增加摆放装置，稳定吸盘可吸附于桌面上，对该装置固定在桌面上起到拉紧的作用，可避免该装置架设后在桌面上平移，提高其架设的稳定性，同时产生的吸力也降低了该装置架设后倾倒的几率。
[0021]3、本发明中，该乡村宴席用菜盘增加摆放装置，架设时贴地延伸杆可在贴地套杆的内部伸缩，使该装置架设时底部与桌面的接触部位可改变，以适应该装置架设于不同的碗碟之间，设置的贴地套杆的数量为三个，根据实际摆菜时三个接触更加节省空间的现象，使三个贴地套杆通过三个碗碟之间的空隙紧贴桌面固定，同时设置的侧部垂直固杆可翻转延伸至侧槽的外部与桌面接触，增加该装置与桌面的接触面积，降低倾倒的几率，提高盛放碗碟时的稳定性。
[0022]4、本发明中，该乡村宴席用菜盘增加摆放装置，架设时将贴地套杆从底侧收纳筒的底部抽出，通过下折口将贴地套杆弯折与支撑安装柱筒保持垂直，旋转升降螺筒带动抵压插块下降与贴地套杆顶部接触，即可使贴地套杆受到桌面和抵压插块，使其不可转动，从而将其稳定架设于桌面上，控制抵压插块的升降即可使可转动的贴地套杆固定，操作简单方便，同时贴地套杆可缩入底侧收纳筒的内部，缩小了该装置的体积，便于携带保存，同时也避免了闲置时损坏的几率。
[0023]5、本发明中，该乡村宴席用菜盘增加摆放装置，将顶侧延伸架杆通过升降抵压板侧壁开设的缺口拉出，且通过上折口转动与支撑安装柱筒保持垂直，旋转扭动旋块带动升降螺杆及下压插杆对顶侧延伸架杆形成压制，下压插杆与中部固定空柱之间的距离小于支撑安装柱筒侧壁到中部固定空柱之间的距离，使碗碟放置后顶侧延伸架杆原来碗碟的一端上翘受到下压插杆的抵压，使其处于水平状态，保证碗碟稳定的架设。
[0024]6、本发明中，该乡村宴席用菜盘增加摆放装置，承载板条的顶部和底部均开设有与碗碟底侧厚度相适配的凹口，增加了碗碟与承载板条之间的接触面积，使碗碟放置的更加稳定，放置的碗碟不易滑落，设置的外侧挡条避免碗碟脱离承载板条。
[0025]7、本发明中，该乡村宴席用菜盘增加摆放装置，转动六个旋转连板使其端部连接的承载板条相互分离形成环状的托板，即可对碗碟进行承接，同时旋转连板可收入顶槽的内部，使其可收入顶侧收纳筒的内部，便于将其储存。
附图说明

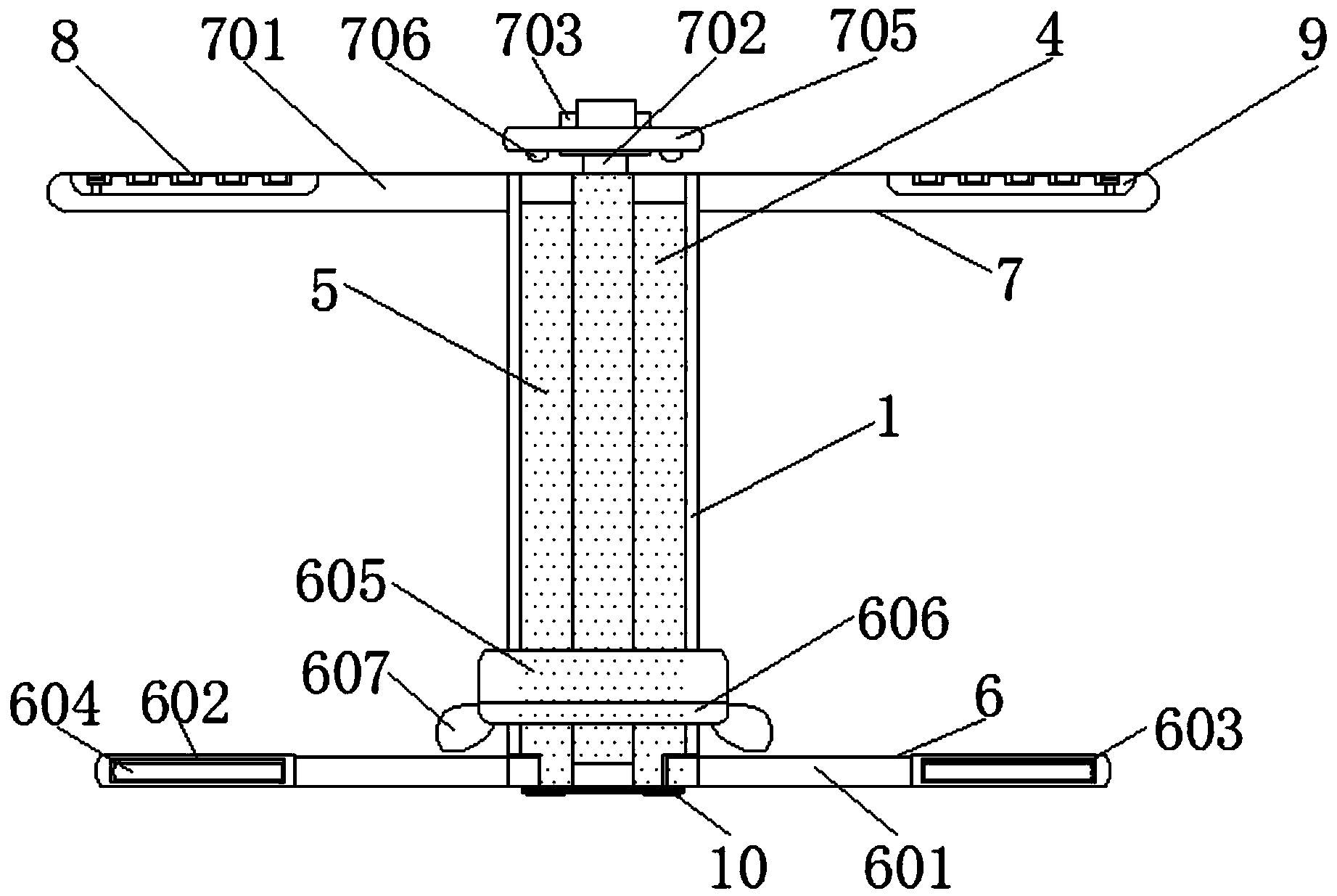

[0026]图1为本发明结构示意图；
[0027]图2为本发明支撑安装柱筒结构俯视图；
[0028]图3为本发明扭动旋块与升降抵压板连接示意图；
[0029]图4为本发明承载板条结构示意图。
[0030]图中：1支撑安装柱筒、2连接固架、3中部固定空柱、4底侧收纳筒、5顶侧收纳筒、6贴地收放固定机构、601贴地套杆、602贴地延伸杆、603底侧连杆、604侧部垂直固杆、605升降螺筒、606底侧轴承、607抵压插块、7碗架支撑机构、701顶侧延伸架杆、702升降螺杆、703扭动旋块、704连接轴承、705升降抵压板、706下压插杆、707滑动连杆、8碗碟摆放机构、801侧部固杆、802防脱顶块、803旋转连板、804承载板条、805凹口、806外侧挡条、9顶槽、10稳定吸盘。
具体实施方式
[0031]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0032]本发明实施例提供一种乡村宴席用菜盘增加摆放装置，如图1-4所示，包括支撑安装柱筒1，支撑安装柱筒1的内部中心处设置有中部固定空柱3，支撑安装柱筒1通过侧壁粘接的连接固架2与中部固定空柱3的外壁粘接，连接固架2的一端与中部固定空柱3的外壁粘接，连接固架2的另一端透过底侧收纳筒4和顶侧收纳筒5的间隙与支撑安装柱筒1的内壁粘接，支撑安装柱筒1的内壁粘接有底侧收纳筒4和顶侧收纳筒5，底侧收纳筒4和顶侧收纳筒5的数量均为三个，且数量为三个的底侧收纳筒4和顶侧收纳筒5相互间隔等距分布于支撑安装柱筒1的内壁，底侧收纳筒4的内部插入有贴地收放固定机构6，底侧收纳筒4和顶侧收纳筒5均粘接于支撑安装柱筒1的内壁，将支撑安装柱筒1内部浪费的空余空间加以利用，节省占用空间，更加便于将该装置架设于碗碟之间，同时支撑安装柱筒1对底侧收纳筒4和顶侧收纳筒5起到了防护作用，提高其使用寿命。
[0033]中部固定空柱3的底部粘接有稳定吸盘10，且稳定吸盘10的底部低于支撑安装柱筒1的底部，稳定吸盘10可吸附于桌面上，对该装置固定在桌面上起到拉紧的作用，可避免该装置架设后在桌面上平移，提高其架设的稳定性，同时产生的吸力也降低了该装置架设后倾倒的几率，贴地收放固定机构6包括插入底侧收纳筒4内部的贴地套杆601，底侧收纳筒4远离支撑安装柱筒1的一侧和支撑安装柱筒1的侧壁且靠近底部处均开设有与贴地套杆601相适配的下折口，贴地套杆601相对的两侧且靠近支撑安装柱筒1一端粘接有滑动连轴，且滑动连轴远离贴地套杆601的一端插入底侧收纳筒4的内壁与其滑动连接，底侧收纳筒4的侧壁开设有与滑动连轴相适配的滑槽，且滑动连轴的端部延伸至滑槽的内部与其内壁接触，贴地套杆4远离支撑安装柱筒1的一端插入有贴地延伸杆602，贴地延伸杆602的两侧开设有侧槽，且侧槽的内部设置有侧部垂直固杆604，侧部垂直固杆604的上下两侧且位于端部均粘接有底侧连杆603，底侧连杆603远离侧部垂直固杆604的一端均插入侧槽的内壁与其转动连接，该装置架设时贴地延伸杆602可在贴地套杆601的内部伸缩，使该装置架设时底部与桌面的接触部位可改变，以适应该装置架设于不同的碗碟之间，设置的贴地套杆601的数量为三个，根据实际摆菜时三个接触更加节省空间的现象，使三个贴地套杆601通过三个碗碟之间的空隙紧贴桌面固定，同时设置的侧部垂直固杆604可翻转延伸至侧槽的外部与桌面接触，增加该装置与桌面的接触面积，降低倾倒的几率，提高盛放碗碟时的稳定性。
[0034]支撑安装柱筒1的外壁套设有与其螺纹连接的升降螺筒605，支撑安装柱筒1的外壁设置有外螺纹，升降螺筒605的底部通过底侧轴承606活动安装有抵压插块607，抵压插块607的底部开设有与贴地套杆601相适配的插口，架设该装置时将贴地套杆601从底侧收纳筒4的底部抽出，通过下折口将贴地套杆601弯折与支撑安装柱筒1保持垂直，旋转升降螺筒605带动抵压插块607下降与贴地套杆601顶部接触，即可使贴地套杆601受到桌面和抵压插块607，使其不可转动，从而将其稳定架设于桌面上，控制抵压插块607的升降即可使可转动的贴地套杆601固定，操作简单方便，同时贴地套杆601可缩入底侧收纳筒4的内部，缩小了该装置的体积，便于携带保存，同时也避免了闲置时损坏的几率。
[0035]顶侧收纳筒5的内部插入有碗架支撑机构7，碗架支撑机构7包括插入顶侧收纳筒5内部的顶侧延伸架杆701，顶侧延伸架杆701相对的两侧且靠近支撑安装柱筒1的一端粘接有滑动连杆707，滑动连杆707远离顶侧延伸架杆701的一端插入顶侧收纳筒5的内壁与其滑动连接，顶侧收纳筒5的内壁开设有与滑动连杆707相适配的移槽，且滑动连杆707的端部延伸至移槽的内部与其内壁接触，顶侧收纳筒5远离支撑安装柱筒1的一侧和支撑安装柱筒1的侧壁且靠近顶部处均开设有与顶侧延伸架杆701相适配的上折口，贴地套杆601和顶侧延伸架杆701远离支撑安装柱筒1的一端均粘接有拉绳，便于将其拉出，将顶侧延伸架杆701通过升降抵压板705侧壁开设的缺口拉出，且通过上折口转动与支撑安装柱筒1保持垂直，旋转扭动旋块703带动升降螺杆702及下压插杆706对顶侧延伸架杆701形成压制，下压插杆706与中部固定空柱3之间的距离小于支撑安装柱筒1侧壁到中部固定空柱3之间的距离，使碗碟放置后顶侧延伸架杆701原来碗碟的一端上翘受到下压插杆706的抵压，使其处于水平状态，保证碗碟稳定的架设。
[0036]中部固定空柱3的内部插入有与其螺纹连接的升降螺杆702，升降螺杆702的顶部粘接有扭动旋块703，扭动旋块703的外壁通过连接轴承704活动安装有升降抵压板705，升降抵压板705的侧壁开设有三个与顶侧延伸架杆701相适配的缺口，且升降抵压板705的底部且不位于缺口处粘接有与顶侧延伸架杆701相适配的下压插杆706，顶侧延伸架杆701的顶部开设有顶槽9，且顶槽9的内部安装有碗碟摆放机构8。
[0037]碗碟摆放机构8包括粘接于顶槽内壁底部且位于一端的侧部固杆801，侧部固杆801的顶部贯穿数量为六个的旋转连板803且与防脱顶块802的底部粘接，旋转连板803的侧壁均粘接有承载板条804，承载板条804的顶部与底部均开设有凹口805，且凹口805的宽度与碗碟底侧的厚度相适配，承载板条804的顶部且远离侧部固杆801的一侧粘接有外侧挡条806，承载板条804的顶部和底部均开设有与碗碟底侧厚度相适配的凹口805，增加了碗碟与承载板条804之间的接触面积，使碗碟放置的更加稳定，放置的碗碟不易滑落，设置的外侧挡条806避免碗碟脱离承载板条804，旋转连板803粘接于承载板条804的端部底侧，且承载板条804的厚度小于顶槽9的深度，转动六个旋转连板803使其端部连接的承载板条804相互分离形成环状的托板，即可对碗碟进行承接，同时旋转连板803可收入顶槽9的内部，使其可收入顶侧收纳筒5的内部，便于将其储存。
[0038]本实施方案的特点为，底侧收纳筒4和顶侧收纳筒5均粘接于支撑安装柱筒1的内壁，将支撑安装柱筒1内部浪费的空余空间加以利用，节省占用空间，更加便于将该装置架设于碗碟之间，同时支撑安装柱筒1对底侧收纳筒4和顶侧收纳筒5起到了防护作用，提高其使用寿命，稳定吸盘10可吸附于桌面上，对该装置固定在桌面上起到拉紧的作用，可避免该装置架设后在桌面上平移，提高其架设的稳定性，同时产生的吸力也降低了该装置架设后倾倒的几率，该装置架设时贴地延伸杆602可在贴地套杆601的内部伸缩，使该装置架设时底部与桌面的接触部位可改变，以适应该装置架设于不同的碗碟之间，设置的贴地套杆601的数量为三个，根据实际摆菜时三个接触更加节省空间的现象，使三个贴地套杆601通过三个碗碟之间的空隙紧贴桌面固定，同时设置的侧部垂直固杆604可翻转延伸至侧槽的外部与桌面接触，增加该装置与桌面的接触面积，降低倾倒的几率，提高盛放碗碟时的稳定性，该装置架设时将贴地套杆601从底侧收纳筒4的底部抽出，通过下折口将贴地套杆601弯折与支撑安装柱筒1保持垂直，旋转升降螺筒605带动抵压插块607下降与贴地套杆601顶部接触，即可使贴地套杆601受到桌面和抵压插块607，使其不可转动，从而将其稳定架设于桌面上，控制抵压插块607的升降即可使可转动的贴地套杆601固定，操作简单方便，同时贴地套杆601可缩入底侧收纳筒4的内部，缩小了该装置的体积，便于携带保存，同时也避免了闲置时损坏的几率，将顶侧延伸架杆701通过升降抵压板705侧壁开设的缺口拉出，且通过上折口转动与支撑安装柱筒1保持垂直，旋转扭动旋块703带动升降螺杆702及下压插杆706对顶侧延伸架杆701形成压制，下压插杆706与中部固定空柱3之间的距离小于支撑安装柱筒1侧壁到中部固定空柱3之间的距离，使碗碟放置后顶侧延伸架杆701原来碗碟的一端上翘受到下压插杆706的抵压，使其处于水平状态，保证碗碟稳定的架设，承载板条804的顶部和底部均开设有与碗碟底侧厚度相适配的凹口805，增加了碗碟与承载板条804之间的接触面积，使碗碟放置的更加稳定，放置的碗碟不易滑落，设置的外侧挡条806避免碗碟脱离承载板条804。
[0039]该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
[0040]在本实施方案中，整个装置是底侧收纳筒4和顶侧收纳筒5均粘接于支撑安装柱筒1的内壁，将支撑安装柱筒1内部浪费的空余空间加以利用，节省占用空间，更加便于将该装置架设于碗碟之间，同时支撑安装柱筒1对底侧收纳筒4和顶侧收纳筒5起到了防护作用，提高其使用寿命，该装置架设时贴地延伸杆602可在贴地套杆601的内部伸缩，使该装置架设时底部与桌面的接触部位可改变，以适应该装置架设于不同的碗碟之间，设置的贴地套杆601的数量为三个，根据实际摆菜时三个接触更加节省空间的现象，使三个贴地套杆601通过三个碗碟之间的空隙紧贴桌面固定，同时设置的侧部垂直固杆604可翻转延伸至侧槽的外部与桌面接触，增加该装置与桌面的接触面积，降低倾倒的几率，提高盛放碗碟时的稳定性，稳定吸盘10可吸附于桌面上，对该装置固定在桌面上起到拉紧的作用，可避免该装置架设后在桌面上平移，提高其架设的稳定性，同时产生的吸力也降低了该装置架设后倾倒的几率，该装置架设时将贴地套杆601从底侧收纳筒4的底部抽出，通过下折口将贴地套杆601弯折与支撑安装柱筒1保持垂直，旋转升降螺筒605带动抵压插块607下降与贴地套杆601顶部接触，即可使贴地套杆601受到桌面和抵压插块607，使其不可转动，从而将其稳定架设于桌面上，控制抵压插块607的升降即可使可转动的贴地套杆601固定，操作简单方便，同时贴地套杆601可缩入底侧收纳筒4的内部，缩小了该装置的体积，便于携带保存，同时也避免了闲置时损坏的几率，将顶侧延伸架杆701通过升降抵压板705侧壁开设的缺口拉出，且通过上折口转动与支撑安装柱筒1保持垂直，旋转扭动旋块703带动升降螺杆702及下压插杆706对顶侧延伸架杆701形成压制，下压插杆706与中部固定空柱3之间的距离小于支撑安装柱筒1侧壁到中部固定空柱3之间的距离，使碗碟放置后顶侧延伸架杆701原来碗碟的一端上翘受到下压插杆706的抵压，使其处于水平状态，保证碗碟稳定的架设，转动六个旋转连板803使其端部连接的承载板条804相互分离形成环状的托板，即可对碗碟进行承接，同时旋转连板803可收入顶槽9的内部，使其可收入顶侧收纳筒5的内部，便于将其储存，承载板条804的顶部和底部均开设有与碗碟底侧厚度相适配的凹口805，增加了碗碟与承载板条804之间的接触面积，使碗碟放置的更加稳定，放置的碗碟不易滑落，设置的外侧挡条806避免碗碟脱离承载板条804。
[0041]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
[0042]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
