本发明提供一种组合式的一体化垃圾处理设备，包括:卡件，承接板，嵌入块，圆形槽，收集仓，下压槽和拉手；所述转动轴通过插装的方式安装在转动口的内部，且旋转件通过嵌入的方式安装在内仓的内部；所述正反调速电机安装在固定件的上方，且正反调速电机的上方设有提拉件，且安装轴的顶端贯穿固定件与正反调速电机相连接，且安装轴的底部设有矩形结构的卡口，且安装轴的两侧设有倾斜状结构的粉碎刀头；此处的收集仓起到了将粉碎之后的垃圾进行收集与承接垃圾压实的作用，使垃圾粉碎后可以被压成矩形固体结构，方便取出与运输，节省存放空间，而收集仓的内部底端设有矩形结构的分离块，则是为了在取出压实之后的垃圾的时候。
权利要求
1.一种组合式的一体化垃圾处理设备，其特征在于：该组合式的一体化垃圾处理设备包括：主体(1)，万向轮(101)，推动杆(102)，嵌入口(103)，加料口(104)，安装口(105)，橡胶垫(106)，移动槽(107)，转动口(2)，内仓(201)，挡件(202)，转动轴(3)，手动件(301)，旋转件(302)，嵌入槽(303)，支撑杆(4)，导流件(401)，固定件(402)，分流件(403)，正反调速电机(5)，提拉件(501)，安装轴(502)，卡口(503)，粉碎刀头(504)，延伸杆(6)，嵌入头(601)，内缩杆(602)，卡件(603)，承接板(7)，嵌入块(701)，圆形槽(702)，收集仓(8)，下压槽(801)和拉手(802)；所述主体(1)为矩形内部中空结构，且主体(1)的底部边角位置通过焊接的方式安装有万向轮(101)，且主体(1)的左侧上方通过支撑杆使用焊接的方式安装有推动杆(102)，且主体(1)的前端底部设有矩形结构的嵌入口(103)，且主体(1)的内部前端中间位置设有矩形结构的移动槽(107)；所述转动轴(3)通过插装的方式安装在转动口(2)的内部，且旋转件(302)通过嵌入的方式安装在内仓(201)的内部；所述支撑杆(4)的两端通过嵌入的方式安装在加料口(104)两侧的安装口(105)内部；所述正反调速电机(5)安装在固定件(402)的上方，且正反调速电机(5)的上方设有提拉件(501)，且安装轴(502)的顶端贯穿固定件(402)与正反调速电机(5)相连接，且安装轴(502)的底部设有矩形结构的卡口(503)，且安装轴(502)的两侧设有倾斜状结构的粉碎刀头(504)；所述承接板(7)通过嵌入块(701)安装在主体(1)的内部中间位置；所述收集仓(8)的外侧中间位置通过焊接的方式有拉手(802)，且收集仓(8)通过嵌入的方式安装在主体(1)底部的嵌入口(103)内部。
2.如权利要求1所述组合式的一体化垃圾处理设备，其特征在于：所述加料口(104)为圆形结构，且加料口(104)设在在主体(1)的上方中间位置，且加料口(104)的两侧设有矩形凹槽结构的安装口(105)，且安装口(105)的内部通过粘接的方式安装有橡胶垫(106)。
3.如权利要求1所述组合式的一体化垃圾处理设备，其特征在于：所述转动口(2)为设在主体(1)的前端中间位置的圆孔，且转动口(2)的内部设有圆形结构的内仓(201)，并且内仓(201)的内部上方设有矩形结构的挡件(202)。
4.如权利要求1所述组合式的一体化垃圾处理设备，其特征在于：所述转动轴(3)为圆柱形结构，且转动轴(3)为强力磁铁材质，且转动轴(3)的中间位置固定安装有半圆形结构的旋转件(302)，且转动轴(3)的外端固定安装有手动件(301)，并且转动轴(3)的内端设有矩形结构的嵌入槽(303)。
5.如权利要求1所述组合式的一体化垃圾处理设备，其特征在于：所述支撑杆(4)为矩形板状结构，且支撑杆(4)的上方设有两边低中间高的导流件(401)，且支撑杆(4)的中间位置设有圆形结构的固定件(402)，且固定件(402)的上方设有圆环状楔形结构的分流件(403)。
6.如权利要求1所述组合式的一体化垃圾处理设备，其特征在于：所述延伸杆(6)为圆柱形内部中空结构，且延伸杆(6)的内部设有螺纹，且延伸杆(6)的底部边缘位置通过焊接的方式安装有两个T形结构的嵌入头(601)，且内缩杆(602)的底部通过螺纹安装在延伸杆(6)的内部，且内缩杆(602)的上方通过焊接的方式安装有矩形结构的卡件(603)。
7.如权利要求1所述组合式的一体化垃圾处理设备，其特征在于：所述承接板(7)为矩形板状结构，且承接板(7)的前后两端中间位置设有矩形结构的嵌入块(701)，且承接板(7)的上方中间位置设有圆形槽(702)，且圆形槽(702)的上方设有挡板。
8.如权利要求1所述组合式的一体化垃圾处理设备，其特征在于：所述收集仓(8)为矩形内部中空结构，且收集仓(8)的顶部边缘位置为楔形结构，且收集仓(8)的内部设有矩形的分离块，并且收集仓(8)的内部前后侧边设有矩形结构的下压槽(801)。
说明书
一种组合式的一体化垃圾处理设备
技术领域
[0001]本发明属于垃圾处理设备技术领域，更具体地说，特别涉及组合式的一体化垃圾处理设备。
背景技术
[0002]垃圾是不被需要或无用的固体、流体物质。在人口密集的大城市，垃圾处理是一个令人头痛的问题。
[0003]例如申请号：CN201711342491.8中涉及一种新型的组合式垃圾处理设备，包括垃圾处理仓、支撑柱、固定座、操作装置、垃圾进料口，所述垃圾进料口高温焊接于垃圾处理仓侧边上方，所述支撑柱设有个，所述支撑柱横截面为矩形结构，所述固定座与垃圾处理仓呈一体成型结构，所述固定座连接于垃圾处理仓侧边，并设于垃圾进料口下方，所述操作装置设于垃圾处理仓侧边并设于固定座上方，并通过螺栓加固连接，其特征在于：所述垃圾处理仓设有垃圾破碎机构，所述垃圾破碎机构通过螺栓旋紧于垃圾处理仓内部；所述垃圾破碎机构由固定隔板、破碎操作仓、传动机构、启动电机、破碎启动机构、破碎搅拌器组成，所述固定隔板高温焊接于垃圾处理仓内部下方。
[0004]再者，又如另一申请号：CN201711414571.X中涉及一种组合式垃圾处理设备，包括第一处理室、开口、工字架、弹簧、进料嘴、第一破碎轮、第二破碎轮、破碎齿、连接杆、Y字刀片、第一正反调速电机、第一转轴、尖刀破碎刀片和破碎杆；所述第一处理室顶端上设有一个开口；所述开口中设有一个工字架；所述工字架与第一处理室两侧之间均固定连接有一个弹簧；所述工字架上固定连通有一个进料嘴；所述第一处理室的腔室内部上端分别设有第一破碎轮和第二破碎轮；所述第一破碎轮和第二破碎轮的外表面上均轴连接有一个破碎齿，所述破碎齿相互啮合在一起；所述第一处理室腔室内部中端位置的两侧上、下端均固定连接有一个连接杆；所述连接杆的内侧端上均固定连接有一个Y字刀片；所述第一处理室的下表面中心位置上固定连接有一个第一正反调速电机；所述第一正反调速电机的输出轴上轴连接有一个第一转轴。
[0005]基于上述两个专利的检索，以及结合现有技术中的设备发现，上述设备在应用时，结构复杂，制造成本高，且现有的组合式的一体化垃圾处理设备在处理完垃圾的时候，无法将垃圾的体积压缩至最小，也无法将其全部压制成固体，无法使得在取出与移动处理完之后的垃圾的时候，可以更加快速便捷，无法省时省力，节省工作效率。
发明内容
[0006]为了解决上述技术问题，本发明提供一种组合式的一体化垃圾处理设备，以解决现有的结构复杂，制造成本高，且现有的组合式的一体化垃圾处理设备在处理完垃圾的时候，无法将垃圾的体积压缩至最小，也无法将其全部压制成固体，无法使得在取出与移动处理完之后的垃圾的时候，可以更加快速便捷，无法省时省力，节省工作效率的问题。
[0007]本发明一种组合式的一体化垃圾处理设备的目的与功效，由以下具体技术手段所达成：
[0008]一种组合式的一体化垃圾处理设备，包括主体，万向轮，推动杆，嵌入口，加料口，安装口，橡胶垫，移动槽，转动口，内仓，挡件，转动轴，手动件，旋转件，嵌入槽，支撑杆，导流件，固定件，分流件，正反调速电机，提拉件，安装轴，卡口，粉碎刀头，延伸杆，嵌入头，内缩杆，卡件，承接板，嵌入块，圆形槽，收集仓，下压槽和拉手；所述主体为矩形内部中空结构，且主体的底部边角位置通过焊接的方式安装有万向轮，且主体的左侧上方通过支撑杆使用焊接的方式安装有推动杆，且主体的前端底部设有矩形结构的嵌入口，且主体的内部前端中间位置设有矩形结构的移动槽；所述转动轴通过插装的方式安装在转动口的内部，且旋转件通过嵌入的方式安装在内仓的内部；所述支撑杆的两端通过嵌入的方式安装在加料口两侧的安装口内部；所述正反调速电机安装在固定件的上方，且正反调速电机的上方设有提拉件，且安装轴的顶端贯穿固定件与正反调速电机相连接，且安装轴的底部设有矩形结构的卡口，且安装轴的两侧设有倾斜状结构的粉碎刀头；所述承接板通过嵌入块安装在主体的内部中间位置；所述收集仓的外侧中间位置通过焊接的方式有拉手，且收集仓通过嵌入的方式安装在主体底部的嵌入口内部。
[0009]进一步的，所述加料口为圆形结构，且加料口设在在主体的上方中间位置，且加料口的两侧设有矩形凹槽结构的安装口，且安装口的内部通过粘接的方式安装有橡胶垫。
[0010]进一步的，所述转动口为设在主体的前端中间位置的圆孔，且转动口的内部设有圆形结构的内仓，并且内仓的内部上方设有矩形结构的挡件。
[0011]进一步的，所述转动轴为圆柱形结构，且转动轴为强力磁铁材质，且转动轴的中间位置固定安装有半圆形结构的旋转件，且转动轴的外端固定安装有手动件，并且转动轴的内端设有矩形结构的嵌入槽。
[0012]进一步的，所述支撑杆为矩形板状结构，且支撑杆的上方设有两边低中间高的导流件，且支撑杆的中间位置设有圆形结构的固定件，且固定件的上方设有圆环状楔形结构的分流件。
[0013]进一步的，所述延伸杆为圆柱形内部中空结构，且延伸杆的内部设有螺纹，且延伸杆的底部边缘位置通过焊接的方式安装有两个T形结构的嵌入头，且内缩杆的底部通过螺纹安装在延伸杆的内部，且内缩杆的上方通过焊接的方式安装有矩形结构的卡件。
[0014]进一步的，所述承接板为矩形板状结构，且承接板的前后两端中间位置设有矩形结构的嵌入块，且承接板的上方中间位置设有圆形槽，且圆形槽的上方设有挡板。
[0015]进一步的，所述收集仓为矩形内部中空结构，且收集仓的顶部边缘位置为楔形结构，且收集仓的内部设有矩形的分离块，并且收集仓的内部前后侧边设有矩形结构的下压槽。
[0016]与现有技术相比，本发明具有如下有益效果：
[0017]在本装置中，设置了收集仓与承接板，此处的收集仓起到了将粉碎之后的垃圾进行收集与承接垃圾压实的作用，使垃圾粉碎后可以被压成矩形固体结构，方便取出与运输，节省存放空间，而收集仓的内部底端设有矩形结构的分离块，则是为了在取出压实之后的垃圾的时候，垃圾不会与收集仓产生黏连，使压实之后的垃圾无法被全部的从收集仓的内部取出，而收集仓的上方位置楔形结构，则是为了在垃圾掉落的时候，垃圾不会落在收集仓的边缘上方与主体的内壁夹角位置，使垃圾无法被全部的进行压实，而收集仓内侧设有下压槽则是用来使承接板向下移动的，从而使承接板对粉碎后的垃圾进行压实操作，而此处的承接板，则是起到了承接垃圾与将粉碎后的垃圾进行压实的作用，承接板两端的嵌入块则是起到了将安装在嵌入槽内部与在移动槽内部移动的作用，当加入垃圾的时候，承接板的底部朝上，从而将垃圾固定在承接板的上方，使粉碎刀头将垃圾粉碎，当垃圾粉碎完成之后，转动手动件，使转动轴通过嵌入槽与嵌入块将承接板进行翻转，呈现直竖状态，从而使垃圾下落到收集仓的内部，然后继续翻转承接板，使圆形槽朝上，由于转动轴为强力磁铁材质，所以承接板不会掉落，而从而接收延伸杆传来的下移动力，使承接板沿着移动槽向下移动，从而将收集仓内部粉碎之后的垃圾压实，从而解决了在处理完垃圾的时候，无法将垃圾的体积压缩至最小，也无法将其全部压制成固体的问题。
附图说明

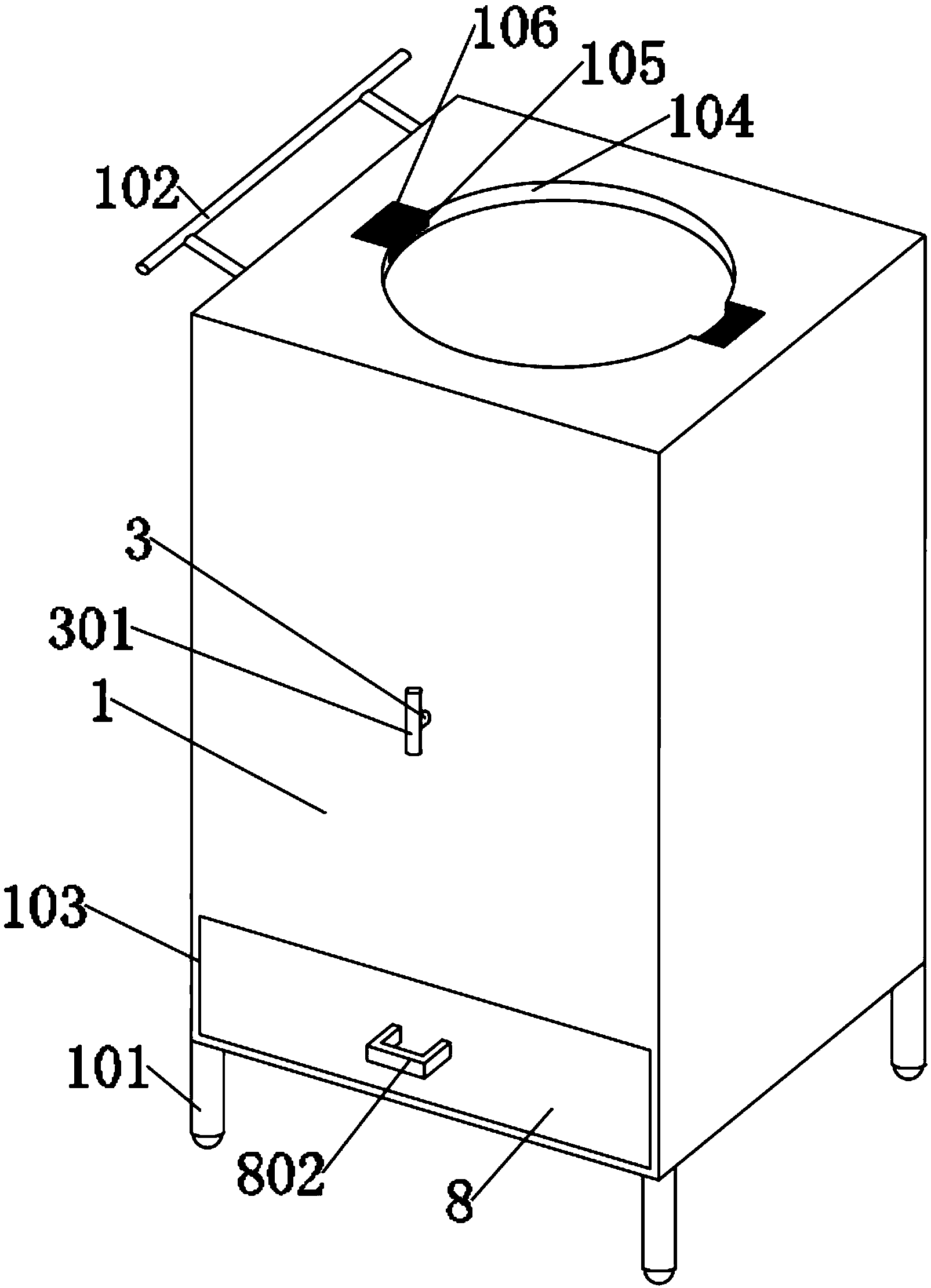

[0018]图1是本发明的立体结构示意图。
[0019]图2是本发明的主视内部结构示意图。
[0020]图3是本发明的支撑板与安装轴结构示意图。
[0021]图4是本发明的延伸杆立体结构示意图。
[0022]图5是本发明的收集仓立体结构示意图。
[0023]图6是本发明的转动轴立体结构示意图。
[0024]图7是本发明的承接板结构示意图。
[0025]图8是本发明的主体局部内部结构示意图。
[0026]图中，部件名称与附图编号的对应关系为：
[0027]主体-1，万向轮-101，推动杆-102，嵌入口-103，加料口-104，安装口-105，橡胶垫-106，移动槽-107，转动口-2，内仓-201，挡件-202，转动轴-3，手动件-301，旋转件-302，嵌入槽-303，支撑杆-4，导流件-401，固定件-402，分流件-403，正反调速电机-5，提拉件-501，安装轴-502，卡口-503，粉碎刀头-504，延伸杆-6，嵌入头-601，内缩杆-602，卡件-603，承接板-7，嵌入块-701，圆形槽-702，收集仓-8，下压槽-801，拉手-802。
具体实施方式
[0028]下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
[0029]在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
[0030]在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0031]实施例：
[0032]如附图1至附图8所示：
[0033]本发明提供一种组合式的一体化垃圾处理设备，包括有：主体1，万向轮101，推动杆102，嵌入口103，加料口104，安装口105，橡胶垫106，移动槽107，转动口2，内仓201，挡件202，转动轴3，手动件301，旋转件302，嵌入槽303，支撑杆4，导流件401，固定件402，分流件403，正反调速电机5，提拉件501，安装轴502，卡口503，粉碎刀头504，延伸杆6，嵌入头601，内缩杆602，卡件603，承接板7，嵌入块701，圆形槽702，收集仓8，下压槽801和拉手802；主体1为矩形内部中空结构，且主体1的底部边角位置通过焊接的方式安装有万向轮101，且主体1的左侧上方通过支撑杆使用焊接的方式安装有推动杆102，且主体1的前端底部设有矩形结构的嵌入口103，且主体1的内部前端中间位置设有矩形结构的移动槽107；转动轴3通过插装的方式安装在转动口2的内部，且旋转件302通过嵌入的方式安装在内仓201的内部；支撑杆4的两端通过嵌入的方式安装在加料口104两侧的安装口105内部；正反调速电机5安装在固定件402的上方，且正反调速电机5的上方设有提拉件501，且安装轴502的顶端贯穿固定件402与正反调速电机5相连接，且安装轴502的底部设有矩形结构的卡口503，且安装轴502的两侧设有倾斜状结构的粉碎刀头504；承接板7通过嵌入块701安装在主体1的内部中间位置；收集仓8的外侧中间位置通过焊接的方式有拉手802，且收集仓8通过嵌入的方式安装在主体1底部的嵌入口103内部。
[0034]其中，加料口104为圆形结构，且加料口104设在在主体1的上方中间位置，且加料口104的两侧设有矩形凹槽结构的安装口105，且安装口105的内部通过粘接的方式安装有橡胶垫106，此处的加料口104起到了将垃圾加入的作用，而安装口105则是起到了将支撑杆4两端嵌入的作用，使正反调速电机5可以暂时固定在主体1的上方，而安装口105的内部通过粘接的方式安装了橡胶垫105则是起到了在支撑杆4嵌入安装的时候可以安装稳固，在东安门口5运转的时候，支撑杆4也不会产生晃动，也不会发出异响。
[0035]其中，转动口2为设在主体1的前端中间位置的圆孔，且转动口2的内部设有圆形结构的内仓201，并且内仓201的内部上方设有矩形结构的挡件202，此处的转动口2起到了安装转动轴3的作用，使得转动轴3可以将主体1内部的承接板7进行翻转，而内仓201则是起到了嵌入安装旋转件302的作用，而挡件202则是起到了限制转动轴3转动程度的作用，使得转动轴3只可以来回进行转动
[0036]其中，转动轴3为圆柱形结构，且转动轴3为强力磁铁材质，且转动轴3的中间位置固定安装有半圆形结构的旋转件302，且转动轴3的外端固定安装有手动件301，并且转动轴3的内端设有矩形结构的嵌入槽303，此处的转动轴3起到了通过人力再外部控制承接板7进行旋转的作用，而嵌入槽303则是用来嵌入安装嵌入块701的，使承接板7可以暂时与转动轴3进行连接，而转动轴3为强力磁铁材质，则是为了在翻转承接板7的时候，承接板7也不会掉落，而旋转件302则是起到了嵌入安装在内仓201内部的作用，使旋转件302可以按照固定的方式进行旋转，使挡件202可以将旋转件302挡住，使转动轴3不再旋转。
[0037]其中，支撑杆4为矩形板状结构，且支撑杆4的上方设有两边低中间高的导流件401，且支撑杆4的中间位置设有圆形结构的固定件402，且固定件402的上方设有圆环状楔形结构的分流件403，此处的支撑杆4为矩形板状结构，则是为了支撑杆4的两端可以稳固的嵌入在安装口105的内部，使正反调速电机5可以安装牢固，而支撑杆4的上方设有两边低中间高的导流件401，则是为了在加入垃圾的时候，垃圾不会残留在支撑杆4的上方，防止出现垃圾无法全部加入到主体1的内部，而圆形结构的固定件402则是起到了安装正反调速电机5的作用，使正反调速电机5可以安装在主体1的上方，从而使正反调速电机5将安装轴502带动旋转，使粉碎刀头504将垃圾粉碎，而楔形结构的分流件403也是起到了防止在加入垃圾的时候，垃圾会残留在支撑杆4上方
[0038]其中，延伸杆6为圆柱形内部中空结构，且延伸杆6的内部设有螺纹，且延伸杆6的底部边缘位置通过焊接的方式安装有两个T形结构的嵌入头601，且内缩杆602的底部通过螺纹安装在延伸杆6的内部，且内缩杆602的上方通过焊接的方式安装有矩形结构的卡件603，此处的延伸杆6起到了延伸将承接板7下压的作用，从而使承接板7将粉碎之后的垃圾进行压实的作用，而嵌入头601则是起到了安装在圆形槽702的内部，与承接板7连接的作用，而嵌入头601这是起到了嵌入安装在安装轴502底部的卡口503内部的作用，使安装轴502可以将动力传递给内缩杆602，使内缩杆602可以旋转，从而通过螺纹使延伸杆6向下移动，从而使承接板7将粉碎之后的垃圾压实成固体。
[0039]其中，承接板7为矩形板状结构，且承接板7的前后两端中间位置设有矩形结构的嵌入块701，且承接板7的上方中间位置设有圆形槽702，且圆形槽702的上方设有挡板，此处的承接板7，则是起到了承接垃圾与将粉碎后的垃圾进行压实的作用，承接板7两端的嵌入块701则是起到了将安装在嵌入槽303内部与在移动槽107内部移动的作用，当加入垃圾的时候，承接板7的底部朝上，从而将垃圾固定在承接板7的上方，使粉碎刀头504将垃圾粉碎，当垃圾粉碎完成之后，转动手动件301，使转动轴3通过嵌入槽303与嵌入块701将承接板7进行翻转，呈现直竖状态，从而使垃圾下落到收集仓8的内部，然后继续翻转承接板7，使圆形槽702朝上，由于转动轴3为强力磁铁材质，所以承接板7不会掉落，而从而接收延伸杆6传来的下移动力，使承接板7沿着移动槽107向下移动，从而将收集仓8内部粉碎之后的垃圾压实。
[0040]其中，收集仓8为矩形内部中空结构，且收集仓8的顶部边缘位置为楔形结构，且收集仓8的内部设有矩形的分离块，并且收集仓8的内部前后侧边设有矩形结构的下压槽801，此处的收集仓8起到了将粉碎之后的垃圾进行收集与承接垃圾压实的作用，使垃圾粉碎后可以被压成矩形固体结构，方便取出与运输，节省存放空间，而收集仓8的内部底端设有矩形结构的分离块，则是为了在取出压实之后的垃圾的时候，垃圾不会与收集仓8产生黏连，使压实之后的垃圾无法被全部的从收集仓8的内部取出，而收集仓8的上方位置楔形结构，则是为了在垃圾掉落的时候，垃圾不会落在收集仓8的边缘上方与主体1的内壁夹角位置，使垃圾无法被全部的进行压实，而收集仓8内侧设有下压槽801则是用来使承接板7向下移动的，从而使承接板7对粉碎后的垃圾进行压实操作。
[0041]使用时：首先通过人力使用推动杆102将本装置移动到垃圾旁边，然后通过人力将垃圾从加料口104加入到主体1的内部，落在承接板7的上方，然后打开正反调速电机5的电源开关，使正反调速电机5运转，从而使安装轴502带动粉碎刀头504进行旋转，以此来将垃圾进行粉碎，当粉碎完毕之后，关闭正反调速电机5的电源开关，然后通过人力略微旋转手动件301，使转动轴3带动承接板7进行翻转，从而使粉碎之后的垃圾掉落在收集仓8的内部，然后继续旋转手动件301，使圆形槽702朝上，然后通过人力将支撑板7与正反调速电机取出，然后将延伸杆6底部的卡件603插入到承接板7上方的圆形槽702的内部，然后通过人力使安装轴502底部的卡口503与内缩杆602上方的卡件603相连接，然后下压支撑杆4，使延伸杆6将承接板7向下移动，然后使支撑杆4的两端嵌入在安装口104的内部，然后打开正反调速电机5正向慢速旋转开关，使安装轴502带动内缩杆602旋转，使延伸杆6将承接板7下压，从而将收集仓8内部的垃圾压实，当压实完毕之后，打开正反调速电机5的反向慢速旋转开关，使安装轴502逆向旋转，从而使承接板7上升，然后通过人力取出收集仓，从而完成对垃圾的处理操作。
[0042]本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
