本发明涉及农作物收获技术领域，且公开了一种家用便携式萝卜收获装置，包括固定杆、固定板和机械爪，固定杆的下端与固定板的上表面的中间位置固定连接，固定板的下表面呈圆形安装有机械爪，固定杆的上端右端固定安装有水平弯板，固定杆的上端固定安装有固定轴，固定轴的外侧下端转动连接有把手，把手的另一端贯穿固定杆的外壁且位于水平弯板的下侧，机械爪的下端内部固定安装有夹持装置，本发明通过机械爪和夹持装置的设置使得使用者在使用过程中能够更加的便捷将的萝卜拔出地面，可以避免使用者在萝卜收获过程中长期弯腰造成的腰部酸痛的后果。

权利要求

1.一种家用便携式萝卜收获装置，包括固定杆(3)、固定板(4)和机械爪(5)，所述固定杆(3)的下端与固定板(4)的上表面的中间位置固定连接，所述固定板(4)的下表面呈圆形安装有机械爪(5)，其特征在于：所述固定杆(3)的上端右侧固定安装有水平弯板(1)，所述固定杆(3)的上端固定安装有固定轴(14)，所述固定轴(14)的外侧下端转动连接有把手(2)，所述把手(2)的另一端贯穿固定杆(3)的外壁且位于水平弯板(1)的下侧，所述机械爪(5)的下端内部固定安装有夹持装置(6)，所述机械爪(5)的下端固定安装有锥形板(16)。

2.根据权利要求1所述的一种家用便携式萝卜收获装置，其特征在于：所述固定板(4)的内部中间位置固定安装有固定座(10)，所述固定柱(10)的前端固定安装有固定柱(9)，所述固定板(4)的内部圆形安装有安装板(7)且排列在固定座(10)的外侧，所述固定柱(9)的前端与安装板(7)之间固定连接有连接板(8)，所述安装板(7)的后端与机械爪(5)固定连接。

3.根据权利要求1所述的一种家用便携式萝卜收获装置，其特征在于：所述固定杆(3)的内部设为中空，所述把手(2)的左侧下端固定连接有牵引绳(15)，所述牵引绳(15)的下端贯穿固定板(4)的上壁、固定柱(9)的中心和连接板(8)的内部并与机械爪(5)的上端固定连接。

4.根据权利要求1所述的一种家用便携式萝卜收获装置，其特征在于：所述夹持装置(6)包括收纳腔(12)、磁贴(13)和伸缩杆(11)，所述机械爪(5)的下端内部设置有收纳腔(12)，所述收纳腔(12)的内部设置有隔板，所述隔板的两端均固定套接有伸缩杆(11)，所述伸缩杆(11)的外端固定安装有磁贴(13)，两个所述磁贴(13)的磁性相反。

说明书

一种家用便携式萝卜收获装置

技术领域

[0001]本发明涉及农作物收获技术领域，具体为一种家用便携式萝卜收获装置。

背景技术

[0002]随着城市高楼的建筑，可用于农耕的土地变得越来越少，许多城市居民经常在自家的花园等地方开设一下块地方进行一些基本的农作物的种植，比如蒜、葱、韭菜、萝卜等，在萝卜的种植过程中，随着萝卜的成熟，在进行收获时，因为萝卜与土壤之间的连接紧密，需要弯腰使用较大的力气才能将萝卜拔出，对于老人或小孩来说会有一定的困难。

[0003]现有的装置是一种小型的铲子，在使用过程中需要弯腰将铲子插入土壤内部并伸到农作物的根部，利用杠杆原理，将农作物撬起来，达到收获的目的，在使用过程中，需要使用者进行弯腰，长时间的弯腰操作会对使用者的腰部产生损害，容易造成腰部酸痛。

发明内容

[0004]对上述问题，本发明的目的在于提供一种家用便携式萝卜收获装置，具有可以通过把手控制机械爪的闭合将萝卜从土壤的内部拔出，可以避免使用者在收获萝卜时因长期弯腰操作造成的腰部酸痛，同时夹持装置的设置可以将萝卜的下端卡住，使得萝卜的收获更加的省力的优点。

[0005]本发明为实现技术目的采用如下技术方案：一种家用便携式萝卜收获装置，包括固定杆、固定板和机械爪，所述固定杆的下端与固定板的上表面的中间位置固定连接，所述固定板的下表面呈圆形安装有机械爪，所述固定杆的上端右侧固定安装有水平弯板，所述固定杆的上端固定安装有固定轴，所述固定轴的外侧下端转动连接有把手，所述把手的另一端贯穿固定杆的外壁且位于水平弯板的下侧，所述机械爪的下端内部固定安装有夹持装置，所述机械爪的下端固定安装有锥形板，所述固定杆的内部安装有蓄电池和控制装置，通过水平弯板上的开关控制夹持装置的伸缩和延伸。

[0006]作为优选，所述固定板的内部中间位置固定安装有固定座，所述固定柱的前端固定安装有固定柱，所述固定板的内部圆形安装有安装板且排列在固定座的外侧，所述固定柱的前端与安装板之间固定连接有连接板，所述安装板的后端与机械爪固定连接，所述安装板和固定柱与固定杆内部的控制装置电性连接。

[0007]作为优选，所述固定杆的内部设为中空，所述把手的左侧下端固定连接有牵引绳，所述牵引绳的下端贯穿固定板的上壁、固定柱的中心和连接板的内部并与机械爪的上端固定连接，牵引绳可以带动机械爪的张开和闭合。

[0008]作为优选，所述夹持装置包括收纳腔、磁贴和伸缩杆，所述机械爪的下端内部设置有收纳腔，所述收纳腔的内部设置有隔板，所述隔板的两端均固定套接有伸缩杆，所述伸缩杆的外端固定安装有磁贴，两个所述磁贴的磁性相反，相邻的机械爪内的夹持装置可以通过磁贴紧密连接。

[0009]本发明具备以下有益效果：

[0010]1、该发明，通过把手和牵引绳的设置可以控制机械爪的张开和闭合，使得使用者可以通过把手带动牵引绳的拉紧使得机械爪闭合，使得该装置可以将萝卜从土壤中拔出，该装置在使用时不需要使用者进行长时间的弯腰操作，可以避免使用者在拔萝卜时长时间的弯腰造成的腰部酸痛的后果。

[0011]2、该发明，通过夹持装置的设置，在机械爪伸入土壤后，通过把手上的开关控制伸缩杆从机械爪下端的收纳腔的内部延伸出来，同时，相邻的机械爪内部的伸缩杆延伸出来并通过磁贴相互连接，使得机械爪的下端形成一个圆圈，使得圆圈可以将萝卜的下端卡住，使得萝卜的收获变得更加的省力便捷。

附图说明

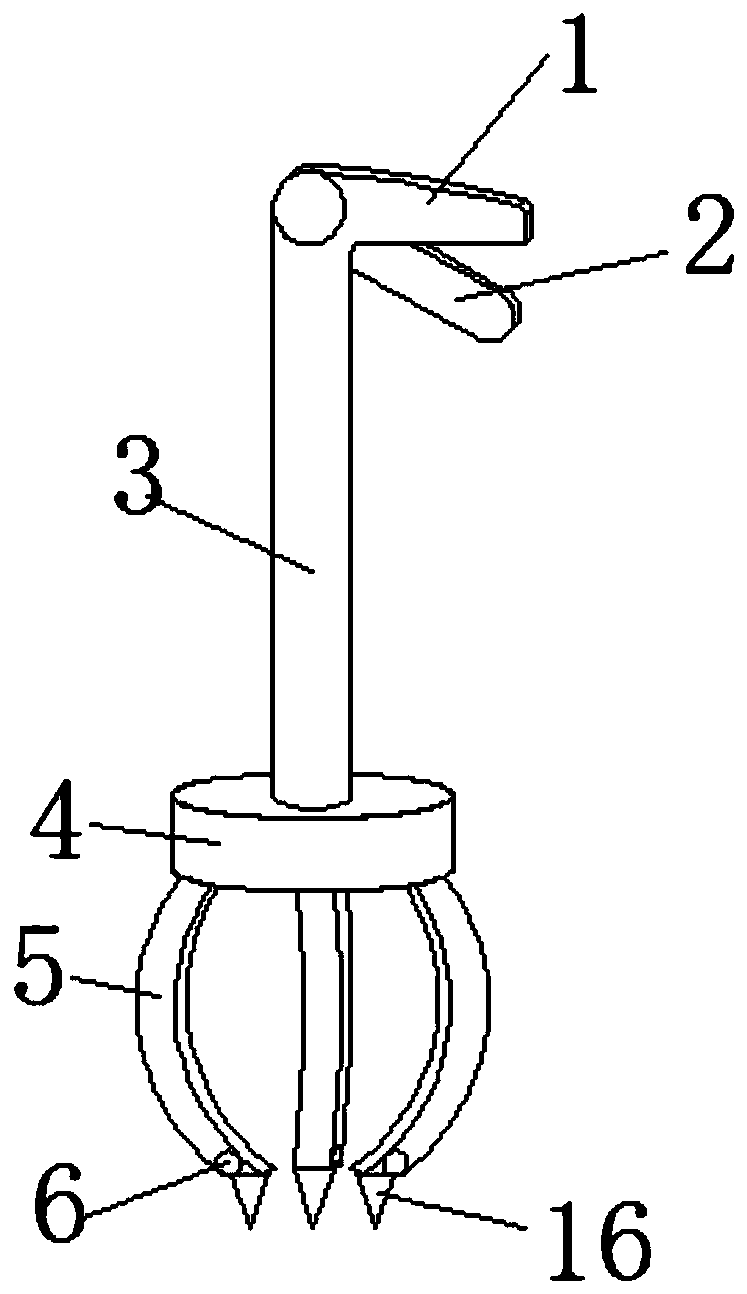

[0012]图1为本发明立体结构示意图。

[0013]图2为本发明图1中的固定板俯视结构剖视示意图。

[0014]图3为本发明图1中的夹持装置结构剖视示意图。

[0015]图4为本发明结构图1中的固定杆剖视示意图。

[0016]图中：1水平弯板、2把手、3固定杆、4固定板、5机械爪、6夹持装置、7安装板、8连接板、9固定柱、10固定座、11伸缩杆、12收纳腔、13磁贴、14固定轴、15牵引绳、16锥形板。

具体实施方式

[0017]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0018]请参阅图1-4，一种家用便携式萝卜收获装置，包括固定杆3、固定板4和机械爪5，固定杆3的下端与固定板4的上表面的中间位置固定连接，固定板4的下表面呈圆形安装有机械爪5，固定杆3的上端右侧固定安装有水平弯板1，固定杆3的上端固定安装有固定轴14，固定轴14的外侧下端转动连接有把手2，把手2的另一端贯穿固定杆3的外壁且位于水平弯板1的下侧，机械爪5的下端内部固定安装有夹持装置6，机械爪5的下端固定安装有锥形板16，固定杆3的内部安装有蓄电池和控制装置，通过水平弯板1上的开关控制夹持装置6的伸缩和延伸，锥形板16使得装置能够更加便捷的插入土壤中。

[0019]固定板4的内部中间位置固定安装有固定座10，固定柱10的前端固定安装有固定柱9，固定板4的内部圆形安装有安装板7且排列在固定座10的外侧，固定柱9的前端与安装板7之间固定连接有连接板8，安装板7的后端与机械爪5固定连接。

[0020]固定杆3的内部设为中空，把手2的左侧下端固定连接有牵引绳15，牵引绳15的下端贯穿固定板4的上壁、固定柱9的中心和连接板8的内部并与机械爪5的上端固定连接。

[0021]夹持装置6包括收纳腔12、磁贴13和伸缩杆11，机械爪5的下端内部设置有收纳腔12，收纳腔12的内部设置有隔板，隔板的两端均固定套接有伸缩杆11，伸缩杆11的外端固定安装有磁贴13，两个磁贴13的磁性相反，相邻机械爪5下端相邻的一侧磁贴13的磁性相反，使得机械爪5可以通过磁贴13连接在一起。

[0022]在使用时，将该装置的下端围绕在萝卜地表部分的外侧并插入土壤内部，同时通过握紧把手2，进而带动牵引绳15的绷紧，使得牵引绳15可以带动机械爪5的闭合，使得机械爪5在土壤内部活动并贴紧萝卜的根部，与此同时，通过水平弯板1上的开关控制收纳腔12内部的伸缩杆11向外延伸，使得伸缩杆11可以在土壤内部进行延伸，同时相邻的伸缩杆11之间通过磁贴13紧密连接，使得伸缩杆11形成一个圆圈可以将萝卜的根部卡住，向上拉动装置，就可以将萝卜拔出地表。
