摘要
本发明提供一种小区域花园积水喷洒设备，通过按座向吸盘的内部注水，当吸盘内部水分足够时，水通过连带溢漏出来，使得连带对花进行洒水，当吸盘内部的水量逐渐减少时，手指堵住按座并向下挤压按座，使得吸盘内部的压强逐渐减小，从而使得水通过连带洒出，连带细孔使得洒水更加均匀，而且避免水浪费。该小区域花园积水喷洒设备，通过按座向吸盘的内部注水，当吸盘内部水分足够时，水通过连带溢漏出来，使得连带对花进行洒水，当吸盘内部的水量逐渐减少时，手指堵住按座并向下挤压按座，使得吸盘内部的压强逐渐减小，从而使得水通过连带洒出，连带细孔使得洒水更加均匀，而且避免水浪费。
权利要求
1.一种小区域花园积水喷洒设备，包括容积柱(1)，其特征在于：所述容积柱(1)的顶部开设有顺孔，且顺孔的内部滑动插接有伸缩杆(2)，所述伸缩杆(2)的顶部固定连接有吸盘(3)，所述吸盘(3)的内部为空心状，所述吸盘(3)的顶部连通有连带(4)，所述连带(4)远离吸盘(3)的一端为细孔状，所述吸盘(3)顶部的中心位置固定连接有按座(5)，所述容积柱(1)正面的底部开设有通孔(14)，所述通孔(14)内部的底壁开设有吸取槽(6)。
2.根据权利要求1所述的一种小区域花园积水喷洒设备，其特征在于：所述连带(4)的数量为八个，且八个连带(4)呈弧形排列在吸盘(3)的顶部。
3.根据权利要求1所述的一种小区域花园积水喷洒设备，其特征在于：所述容积柱(1)的表面转动连接有套圈(7)，所述套圈(7)的表面和容积柱(1)的表面均开设有侧孔(8)，且位于容积柱(1)表面的侧孔(8)与位于套圈(7)表面的侧孔(8)错位设置。
4.根据权利要求1所述的一种小区域花园积水喷洒设备，其特征在于：所述伸缩杆(2)的顶部固定连接有轴承结构，且轴承结构包括外圈(9)、内圈(10)和钢珠(11)，所述伸缩杆(2)的顶端固定连接在内圈(10)的内壁，所述钢珠(11)活动安装在内圈(10)和外圈(9)之间，所述外圈(9)镶嵌在吸盘(3)的底部。
5.根据权利要求1所述的一种小区域花园积水喷洒设备，其特征在于：所述吸盘(3)的顶部开设有滑槽(12)，所述按座(5)活动安装在滑槽(12)的内部。
6.根据权利要求1所述的一种小区域花园积水喷洒设备，其特征在于：所述滑槽(12)的内壁开设有内壁槽(13)，所述内壁槽(13)呈弧形。
7.根据权利要求1所述的一种小区域花园积水喷洒设备，其特征在于：所述伸缩杆(2)的底端可延伸至通孔(14)的内部。
8.根据权利要求1所述的一种小区域花园积水喷洒设备，其特征在于：所述容积柱(1)的内部为空心状，且顺孔的直径与伸缩杆(2)的直径相适配，使得伸缩杆(2)可在顺孔的内部滑动。
说明书
一种小区域花园积水喷洒设备
技术领域
[0001]本发明涉及花园浇水设备技术领域，具体为一种小区域花园积水喷洒设备。
背景技术
[0002]园林绿化是在一定的地域运用工程技术和艺术手段，通过改造地形(或进一步筑山、叠石、理水)种植树木花草、营造建筑和布置园路等途径创作而成的美的自然环境和游憩境域，就称为园林。园林包括庭园、宅园、小游园、花园、公园、植物园、动物园等，随着园林学科的发展，还包括森林公园、风景名胜区、自然保护区或国家公园的游览区以及休养胜地。
[0003]花园绿化种植过程中，需要定期为花草树木进行浇水，以保障花草树木能茁壮成长。但是，传统的花园喷洒设备还存在着弊端，传统的花园喷洒设备不能有效储水喷洒，而且喷洒需要电力控制，对一些小区域的花草来说就显得浪费了资源，不能达到节能的目的。为此，需要设计一种小区域花园积水喷洒设备。
发明内容
[0004]针对现有技术的不足，本发明提供了一种小区域花园积水喷洒设备，以解决上述背景技术中提出的问题。
[0005]为实现上述目的，本发明通过以下技术方案予以实现：一种小区域花园积水喷洒设备，通过按座向吸盘的内部注水，当吸盘内部水分足够时，水通过连带溢漏出来，使得连带对花进行洒水，当吸盘内部的水量逐渐减少时，手指堵住按座并向下挤压按座，使得吸盘内部的压强逐渐减小，从而使得水通过连带洒出，连带细孔使得洒水更加均匀，而且避免水浪费。
[0006]优选的，所述连带的数量为八个，且八个连带呈弧形排列在吸盘的顶部。
[0007]优选的，所述容积柱的表面转动连接有套圈，所述套圈的表面和容积柱的表面均开设有侧孔，且位于容积柱表面的侧孔与位于套圈表面的侧孔错位设置。
[0008]优选的，所述伸缩杆的顶部固定连接有轴承结构，且轴承结构包括外圈、内圈和钢珠，所述伸缩杆的顶端固定连接在内圈的内壁，所述钢珠活动安装在内圈和外圈之间，所述外圈镶嵌在吸盘的底部。
[0009]优选的，所述吸盘的顶部开设有滑槽，所述按座活动安装在滑槽的内部。
[0010]优选的，所述滑槽的内壁开设有内壁槽，所述内壁槽呈弧形。
[0011]优选的，所述伸缩杆的底端可延伸至通孔的内部。
[0012]优选的，所述容积柱的内部为空心状，且顺孔的直径与伸缩杆的直径相适配，使得伸缩杆可在顺孔的内部滑动。
[0013]与现有技术相比，本发明的有益效果是：
[0014]1、该小区域花园积水喷洒设备，通过设置容积柱、伸缩杆、吸盘和连带，按座为管状，通过按座向吸盘的内部注水，当吸盘内部水分足够时，水通过连带溢漏出来，使得连带对花进行洒水，当吸盘内部的水量逐渐减少时，手指堵住按座并向下挤压按座，使得吸盘内部的压强逐渐减小，从而使得水通过连带洒出，连带细孔使得洒水更加均匀，而且避免水浪费。
[0015]2、该小区域花园积水喷洒设备，通过设置容积柱、伸缩杆、吸取槽和通孔，向下按压吸盘，吸盘带动伸缩杆向下移动，伸缩杆在容积柱的内部滑动，使得容积柱内部的容积逐渐变小，容积柱的内部填充有水，从而使得水通过通孔流出，避免下方的花草出现浇水盲区，从而加强洒水的均匀性。
[0016]3、该小区域花园积水喷洒设备，通过设置套圈和侧孔，在向下挤压吸盘时，还可以转动套圈，使得位于套圈上的侧孔与位于容积柱上的侧孔重合，从而使得侧孔处于通畅的状态，容积柱内部的水通过侧孔溢流出来进行喷洒。
[0017]4、该小区域花园积水喷洒设备，通过设置外圈、内圈和钢珠，当吸盘受力时，吸盘带动外圈转动，使得钢珠进行滚动，从而使得吸盘转动更加顺畅，当吸盘受到的力很大时，由于离心力的作用，吸盘内部的水通过连带甩出来，随时随地进行洒水，无需人为控制。
[0018]5、该小区域花园积水喷洒设备，通过设置滑槽和内壁槽，滑槽可安装轴承结构，轴承结构均为钢材，避免生锈，内壁槽对外圈进行限位，使得吸盘与伸缩杆的连接更加稳定牢固。
附图说明

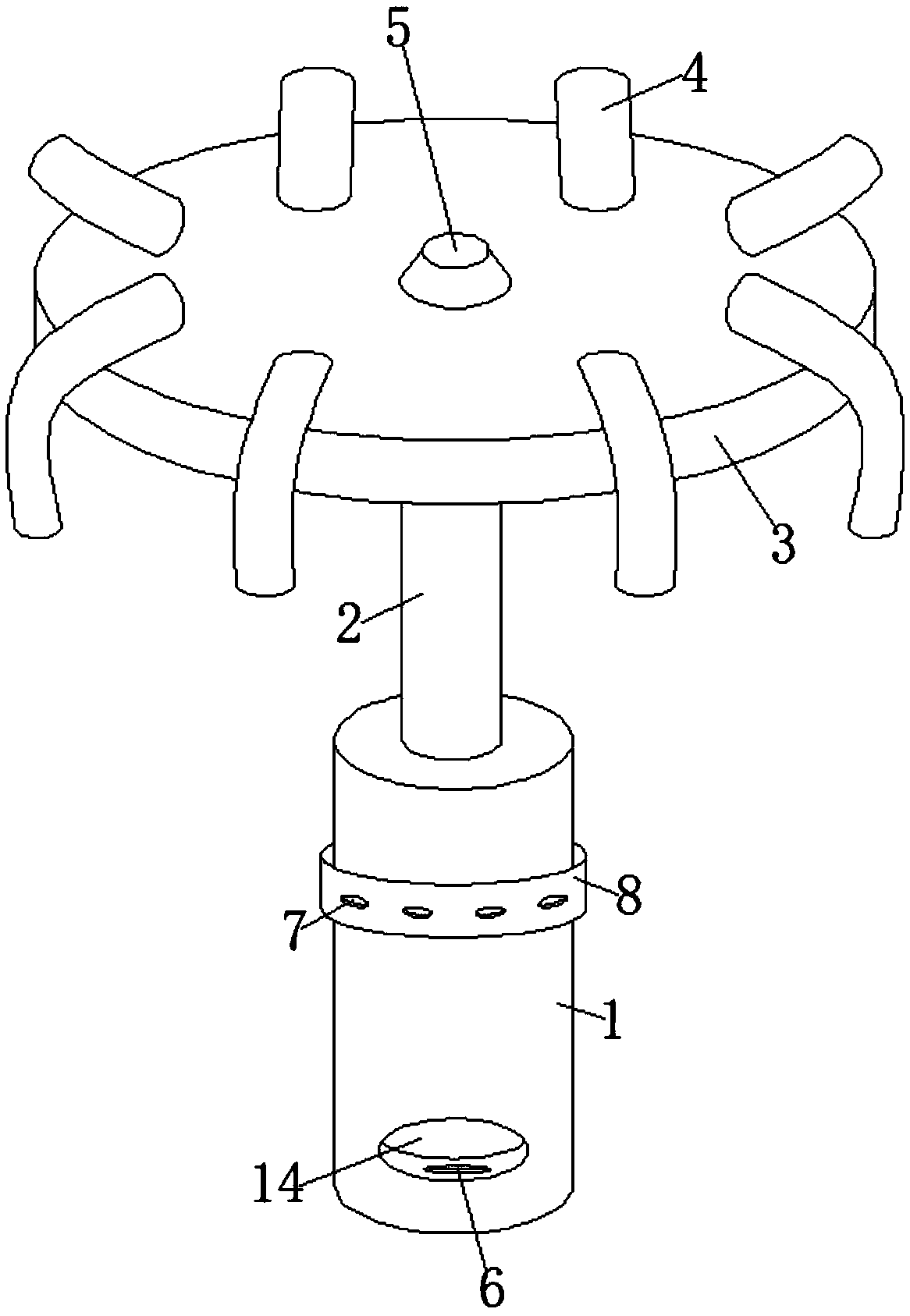

[0019]图1为本发明结构示意图；
[0020]图2为本发明收缩后的结构示意图；
[0021]图3为本发明轴承结构的结构示意图；
[0022]图4为本发明吸盘的结构立体图。
[0023]图中：1容积柱、2伸缩杆、3吸盘、4连带、5按座、6吸取槽、7套圈、8侧孔、9外圈、10内圈、11钢珠、12滑槽、13内壁槽、14通孔。
具体实施方式
[0024]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0025]请参阅图1-4，本发明提供一种技术方案：一种小区域花园积水喷洒设备，包括容积柱1，容积柱1的顶部开设有顺孔，且顺孔的内部滑动插接有伸缩杆2，容积柱1的内部为空心状，且顺孔的直径与伸缩杆2的直径相适配，使得伸缩杆2可在顺孔的内部滑动，伸缩杆2的顶部固定连接有吸盘3，吸盘3的内部为空心状，吸盘3的顶部连通有连带4，连带4远离吸盘3的一端为细孔状，连带4的数量为八个，且八个连带4呈弧形排列在吸盘3的顶部，吸盘3顶部的中心位置固定连接有按座5，按座5为管状，通过按座5向吸盘3的内部注水，当吸盘3内部水分足够时，水通过连带4溢漏出来，使得连带4对花进行洒水，当吸盘3内部的水量逐渐减少时，手指堵住按座5并向下挤压按座5，使得吸盘3内部的压强逐渐减小，从而使得水通过连带4洒出，连带4细孔使得洒水更加均匀，而且避免水浪费，容积柱1正面的底部开设有通孔14，通孔14内部的底壁开设有吸取槽6，向下按压吸盘3，吸盘3带动伸缩杆2向下移动，伸缩杆2在容积柱1的内部滑动，使得容积柱1内部的容积逐渐变小，容积柱1的内部填充有水，从而使得水通过通孔14流出，避免下方的花草出现浇水盲区，从而加强洒水的均匀性，容积柱1的表面转动连接有套圈7，套圈7的表面和容积柱1的表面均开设有侧孔8，且位于容积柱1表面的侧孔8与位于套圈7表面的侧孔8错位设置，在向下挤压吸盘3时，还可以转动套圈7，使得位于套圈7上的侧孔8与位于容积柱1上的侧孔8重合，从而使得侧孔8处于通畅的状态，容积柱内部的水通过侧孔8溢流出来进行喷洒，伸缩杆2的顶部固定连接有轴承结构，且轴承结构包括外圈9、内圈10和钢珠11，伸缩杆2的顶端固定连接在内圈10的内壁，钢珠11活动安装在内圈10和外圈9之间，外圈9镶嵌在吸盘3的底部，当吸盘3受力时，吸盘3带动外圈9转动，使得钢珠11进行滚动，从而使得吸盘3转动更加顺畅，当吸盘3受到的力很大时，由于离心力的作用，吸盘3内部的水通过连带4甩出来，随时随地进行洒水，无需人为控制，吸盘3的顶部开设有滑槽12，按座5活动安装在滑槽12的内部，滑槽12的内壁开设有内壁槽13，内壁槽13呈弧形，伸缩杆2的底端可延伸至通孔14的内部，滑槽12可安装轴承结构，轴承结构均为钢材，避免生锈，内壁槽13对外圈9进行限位，使得吸盘3与伸缩杆2的连接更加稳定牢固。
[0026]综上所述：该小区域花园积水喷洒设备，通过设置容积柱1、伸缩杆2、吸盘3和连带4，按座5为管状，通过按座5向吸盘3的内部注水，当吸盘3内部水分足够时，水通过连带4溢漏出来，使得连带4对花进行洒水，当吸盘3内部的水量逐渐减少时，手指堵住按座5并向下挤压按座5，使得吸盘3内部的压强逐渐减小，从而使得水通过连带4洒出，连带4细孔使得洒水更加均匀，而且避免水浪费。
[0027]同时，通过设置容积柱1、伸缩杆2、吸取槽6和通孔14，向下按压吸盘3，吸盘3带动伸缩杆2向下移动，伸缩杆2在容积柱1的内部滑动，使得容积柱1内部的容积逐渐变小，容积柱1的内部填充有水，从而使得水通过通孔14流出，避免下方的花草出现浇水盲区，从而加强洒水的均匀性。
[0028]并且，通过设置套圈7和侧孔8，在向下挤压吸盘3时，还可以转动套圈7，使得位于套圈7上的侧孔8与位于容积柱1上的侧孔8重合，从而使得侧孔8处于通畅的状态，容积柱内部的水通过侧孔8溢流出来进行喷洒。
[0029]并且，通过设置外圈9、内圈10和钢珠11，当吸盘3受力时，吸盘3带动外圈9转动，使得钢珠11进行滚动，从而使得吸盘3转动更加顺畅，当吸盘3受到的力很大时，由于离心力的作用，吸盘3内部的水通过连带4甩出来，随时随地进行洒水，无需人为控制。
[0030]并且，通过设置滑槽12和内壁槽13，滑槽12可安装轴承结构，轴承结构均为钢材，避免生锈，内壁槽13对外圈9进行限位，使得吸盘3与伸缩杆2的连接更加稳定牢固。
[0031]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。
[0032]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
