一种河流水面垃圾的全自动清理装置

技术领域

[0001]本发明属于河流水面垃圾的清理构技术领域，更具体地说，特别涉及一种河流水面垃圾的全自动清理装置。

背景技术

[0002]江河、湖泊的水域里经常会有水面垃圾存在，这不仅会影响水域环境的整洁美观，而且对水面生态环境带来污染；目前，水域中的漂浮垃圾多以人工打捞收集的方式进行清理，其劳动强度大、工作效率低下，而且作业质量较差，尤其对面积较大的湖泊与河流，传统的水面垃圾清理方式已不适应水域环境保护工作的需要。基于上述描述，现有的水面垃圾清理装置，只具有捞起的功能，并没有垃圾稳定结构，而在水面垃圾捞起后移动至垃圾集中处有一定的距离，但水面垃圾一般质量较轻，而使得垃圾容易被河面风浪打回水面，使得捞起工作被重置。

发明内容

[0003]为了解决上述技术问题，本发明提供一种河流水面垃圾的全自动清理装置，以解决现有的河流水面垃圾的全自动清理装置抓取效率较低的问题。

[0004]本发明一种河流水面垃圾的全自动清理装置的目的与功效，由以下具体技术手段所达成：

[0005]一种河流水面垃圾的全自动清理装置，包括收集轮、固定轴、收集部件、止回部件和反应接收部件，所述收集轮的外周设置有收集部件，所述收集部件的一侧设置有止回部件，所述收集轮的一侧设置有反应接收部件，所述收集轮的内部设置有固定轴；

[0006]所述收集部件包括收集框，进水口，出水口,所述收集轮的外周设置有收集框，所述收集轮的表面设置有进水口，所述进水口的一侧设置有出水口；

[0007]所述反应接收部件包括收料斗，连接杆，定位柱，嵌槽，所述收集轮的外周设置有收集框，所述收集轮的表面设置有进水口，所述进水口的一侧设置有出水口，所述收集轮的外侧设置有收料斗，所述收料斗的两侧设置有连接杆，所述收集轮的外侧定位柱，所述定位柱的内部设置有嵌槽；

[0008]所述反应接收部件包括防漏板，浮块，滑轮，内腔，防水板和限位弹簧，所述收集框内设置有防漏板，所述防漏板的一侧设置有浮块，所述浮块的一侧设置有滑轮，所述收集轮内设置有内腔，所述内腔内设置有防水板，所述防水板的一侧设置有限位弹簧。

[0009]进一步的，所述收集轮的表面均匀固定设置有收集框，所述收集轮内均匀开设有内腔，所述收集轮的表面均匀固定设置有进水口与出水口，且进水口和出水口与内腔的两端连接，所述收集轮远离水流方向的一侧设置有收料斗，所述收料斗的外周固定设置有连接杆的一端，且连接杆的另一端与固定轴的外周转动连接，所述收集轮的轴心位置固定设置有固定轴，所述固定轴的外周设置有定位柱，所述定位柱内开设有配套设置于固定轴的嵌槽，所述收集框的表面活动设置有防漏板，所述防漏板远离收集框的一侧固定设置有浮块，所述浮块的表面固定设置有滑轮，所述内腔靠近出水口的一侧活动设置有防水板，所述防水板靠近出水口的一侧固定设置有限位弹簧的一端，且限位弹簧的另一端与内腔靠近出水口的一侧内壁固定连接。

[0010]进一步的，所述收集轮为内部开口，两端封闭的圆筒，且收集轮的长度与河面宽度一致，所述收集框为顶面开口，内部中空的长方体。

[0011]进一步的，所述收料斗设置在收集轮在河面的下游处，且收料斗与收集轮的圆周轨迹竖直相切，所述收料斗为内部中空，靠近收集轮的一侧上方开口的长方体。

[0012]进一步的，所述定位柱为表面具有贯穿开口的长方体，且定位柱的底面固定于河床，所述定位柱的内壁开设有“井”字型的嵌槽，所述固定轴在露出收集轮的两端穿过定位柱的开口。

[0013]进一步的，所述防漏板为表面光滑的平板，所述防漏板向收集框的内部倾斜，且防漏板与收集轮的轴心平面为150°～170°的夹角，所述防漏板的尺寸与收集框的开口尺寸一致。

[0014]进一步的，所述防水板的尺寸与内腔靠近出水口一侧的宽度配套设置，且限位弹簧的弹性势能与内腔内进水口的最低点水平面配套设置。

[0015]进一步的，所述固定轴的一端设置有第一旋转电机，所述第一旋转电机与电源通过导线连接，且第一旋转电机包括有与其配套设置的控制按钮。

[0016]与现有技术相比，本发明具有如下有益效果：

[0017]本发明所提供的防漏板为表面光滑的平板，防漏板向收集框的内部倾斜，且防漏板与收集轮的轴心平面为150°～170°的夹角，防漏板的尺寸与收集框的开口尺寸一致，且防漏板与浮块的尺寸之和与内腔的尺寸配套设置，浮块的顶面与底面两侧固定设置有滑轮，且内腔内凸出有与滑轮的尺寸配套设置的凸块，通过防漏板可封盖住收集框，使收集框已经捞起的垃圾不会受到河流处的风浪影响而重新落回河流表面，提高收集轮对河流水面垃圾的抓取效率，收料斗设置在收集轮在河面的下游处，且收料斗与收集轮的圆周轨迹竖直相切，收料斗为内部中空，靠近收集轮的一侧上方开口的长方体，通过收料斗可使收集轮与收料斗均带有一定浮力，使得收集轮与收料斗可在河流水位变高时始终保持在水面位置，提高收集轮对河流水面垃圾的抓取效率，防水板的尺寸与内腔靠近出水口一侧的宽度配套设置，且限位弹簧的弹性势能与内腔内进水口的最低点水平面配套设置，通过防水板可使内腔内存蓄一定量的水，使得收集框由水下向水上移动时通过浮块的浮力抬起防漏板，避免收集框移动至水面上并未开口，而使得垃圾被河面风浪影响重新落回河流表面。

附图说明

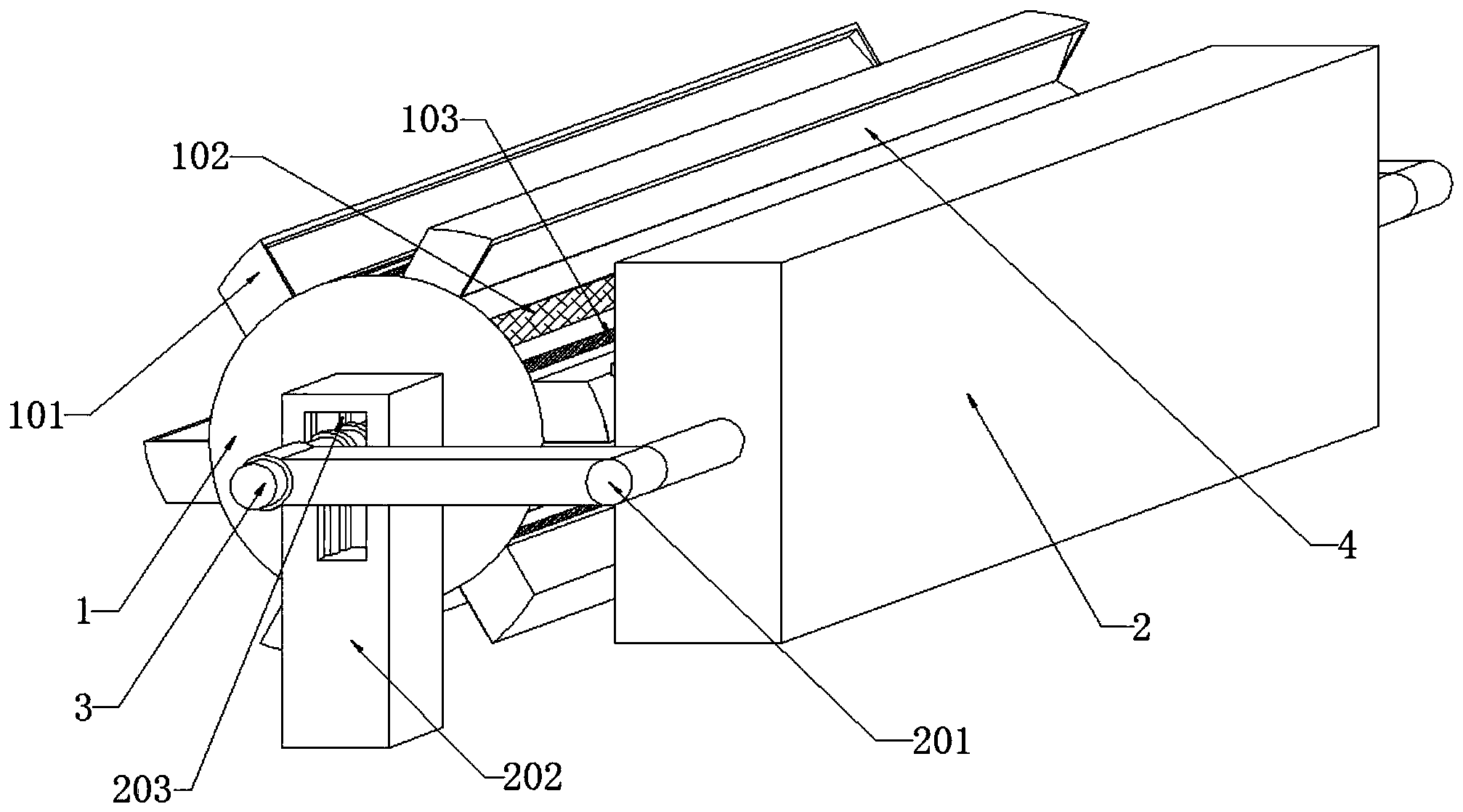

[0018]图1是本发明的结构示意图。

[0019]图2是本发明由图1引出的结构横截面示意图。

[0020]图3是本发明由图2引出的A部放大结构示意图。

[0021]图4是本发明由图2引出的B部放大结构示意图。

[0022]图5是本发明由图1引出的防漏板、浮块和滑轮部分在内腔内的结构示意图。

[0023]图6是本发明由图1引出的定位柱与固定轴的顶部剖面结构示意图。

[0024]图中，部件名称与附图编号的对应关系为：

[0025]1-收集轮，101-收集框，102-进水口，103-出水口，2-收料斗，201-连接杆，202-定位柱，203-嵌槽，3-固定轴，4-防漏板，401-浮块，402-滑轮，403-内腔，5-防水板，501-限位弹簧。

具体实施方式

[0026]实施例：

[0027]如附图1至附图6所示：

[0028]本发明提供一种河流水面垃圾的全自动清理装置，包括有：收集轮1，收集框101，进水口102，出水口103，收料斗2，连接杆201，定位柱202，嵌槽203，固定轴3，防漏板4，浮块401，滑轮402，内腔403，防水板5和限位弹簧501，收集轮1的外周设置有收集框101，收集轮1的表面设置有进水口102，进水口102的一侧设置有出水口103，收集轮1的外侧设置有收料斗2，收料斗2的两侧设置有连接杆201，收集轮1的外侧定位柱202，定位柱202的内部设置有嵌槽203，收集轮1的内部设置有固定轴3，收集框101内设置有防漏板4，防漏板4的一侧设置有浮块401，浮块401的一侧设置有滑轮402，收集轮1内设置有内腔403，内腔403内设置有防水板5，防水板5的一侧设置有限位弹簧501。

[0029]其中，收集轮1的表面均匀固定设置有收集框101，收集轮1内均匀开设有内腔403，收集轮1的表面均匀固定设置有进水口102与出水口103，且进水口102和出水口103与内腔403的两端连接，收集轮1远离水流方向的一侧设置有收料斗2，收料斗2的外周固定设置有连接杆201的一端，且连接杆201的另一端与固定轴3的外周转动连接，收集轮1的轴心位置固定设置有固定轴3，固定轴3的外周设置有定位柱202，定位柱202内开设有配套设置于固定轴3的嵌槽203，收集框101的表面活动设置有防漏板4，防漏板4远离收集框101的一侧固定设置有浮块401，浮块401的表面固定设置有滑轮402，内腔403靠近出水口103的一侧活动设置有防水板5，防水板5靠近出水口103的一侧固定设置有限位弹簧501的一端，且限位弹簧501的另一端与内腔403靠近出水口103的一侧内壁固定连接。

[0030]其中，收集轮1为内部开口，两端封闭的圆筒，且收集轮1的长度与河面宽度一致，收集框101为顶面开口，内部中空的长方体。

[0031]其中，收料斗2设置在收集轮1在河面的下游处，且收料斗2与收集轮1的圆周轨迹竖直相切，收料斗2为内部中空，靠近收集轮1的一侧上方开口的长方体，通过收料斗2可使收集轮1与收料斗2均带有一定浮力，使得收集轮1与收料斗2可在河流水位变高时始终保持在水面位置，提高收集轮1对河流水面垃圾的抓取效率。

[0032]其中，定位柱202为表面具有贯穿开口的长方体，且定位柱202的底面固定于河床，定位柱202的内壁开设有“井”字型的嵌槽203，固定轴3在露出收集轮1的两端穿过定位柱202的开口，且固定轴3的露出收集轮1的两端凸出有配套设置于嵌槽203的突起。

[0033]其中，防漏板4为表面光滑的平板，防漏板4向收集框101的内部倾斜，且防漏板4与收集轮1的轴心平面为150°～170°的夹角，防漏板4的尺寸与收集框101的开口尺寸一致，且防漏板4与浮块401的尺寸之和与内腔403的尺寸配套设置，浮块401的顶面与底面两侧固定设置有滑轮402，且内腔403内凸出有与滑轮402的尺寸配套设置的凸块，通过防漏板4可封盖住收集框101，使收集框101已经捞起的垃圾不会受到河流处的风浪影响而重新落回河流表面，提高收集轮1对河流水面垃圾的抓取效率。

[0034]其中，防水板5的尺寸与内腔403靠近出水口103一侧的宽度配套设置，且限位弹簧501的弹性势能与内腔403内进水口102的最低点水平面配套设置，通过防水板5可使内腔403内存蓄一定量的水，使得收集框101由水下向水上移动时通过浮块401的浮力抬起防漏板4，避免收集框101移动至水面上并未开口，而使得垃圾被河面风浪影响重新落回河流表面。

[0035]其中，固定轴3的一端设置有第一旋转电机，第一旋转电机与电源通过导线连接，且第一旋转电机包括有与其配套设置的控制按钮。

[0036]使用时：选取合适位置后，先将定位柱202的底面固定于河床，之后将收集轮1与固定轴3穿过定位柱202并将固定轴3卡入嵌槽203内，接着将收料斗2通过连接杆201连接于固定轴3，之后用户按下第一旋转电机的控制按钮，启动第一旋转电机转动固定轴3带动收集轮1转动，收集轮1转动时，防水板5在限位弹簧501的持续推动下可使内腔403内存蓄一定量的水，在收集框101由水下向水上移动时通过浮块401的浮力可抬起防漏板4，避免收集框101移动至水面上并未开口，而使得收集框101捞起的垃圾被河面风浪影响重新落回河流表面，同时在带有垃圾的收集框101转动至收集轮1最高点时，内腔403内的水流由进水口102流出，使得浮块401根据自身重量下降，而使得防漏板4下降落回至内腔403内，同时收集轮1持续转动，将收集框101内的水和垃圾向收料斗2的开口处倾倒，使垃圾集中在收料斗2内，河流水位变高时，收集轮1与收料斗2在收料斗2的带动下带有一定浮力，使得收集轮1与收料斗2可在河流水位变高时始终保持在水面位置。
