本发明涉及数码产品技术领域,且公开了一种具备数码产品落水抢救功能的保护装置,包括壳体,两个包装袋的内部分别填充有柠檬酸粉和小苏打粉,壳体的顶部固定安装有气囊,气腔的内部且滑动插接有刺针,壳体的内部下方转动连接有内盘和外盘,内盘的内部通过弹簧安装有球体。数码产品掉落到河里时,在重力加速度和惯性作用下,球体碰到接触式开关,电磁铁推动刺针左移将两个包装袋刺破,将密封垫撞开,河水流入并与柠檬酸粉和小苏打粉接触产生大量气体,气囊内膨胀,使得数码产品可以漂浮在河流上,方便人们及时打捞,有效的解决了数码产品不小心掉入河里后,就沉到河底,不易寻回的问题。
权利要求
1.一种具备数码产品落水抢救功能的保护装置,包括壳体(1),其特征在于:所述壳体(1)的内部开设有气腔(2),气腔(2)的内部固定连接有两个包装袋(3),两个包装袋(3)的内部分别填充有柠檬酸粉(4)和小苏打粉(5),壳体(1)的左侧安装有与气腔(2)对应的密封垫(6),壳体(1)的顶部固定安装有气囊(7),气腔(2)的内部且位于包装袋(3)的右侧滑动插接有刺针(8),刺针(8)的右侧固定连接有磁块(9),壳体(1)的内部且位于磁块(9)的右侧固定安装有电磁铁(10),壳体(1)的内部下方转动连接有内盘(11)和外盘(14),内盘(11)的内部通过弹簧(12)安装有球体(13),外盘(14)的内部开设有与球体(13)对应的通槽(15),通槽(15)的内部转动连接有卡板(16),内盘(11)和外盘(14)的底部均固定连接有配重块(17),壳体(1)的内部且位于外盘(14)的外侧固定连接有与电磁铁(10)对应的接触式开关(18)。
2.如权利要求1所述一种具备数码产品落水抢救功能的保护装置,其特征在于:所述壳体(1)的内部安装有与电磁铁(10)对应的电池组件。
3.如权利要求1所述一种具备数码产品落水抢救功能的保护装置,其特征在于:所述包装袋(3)采用纸质材料。
4.如权利要求1所述一种具备数码产品落水抢救功能的保护装置,其特征在于:所述气囊(7)的内部设置有单向气阀,壳体(1)的顶部且位于气囊(7)的上方设置有保护垫。
5.如权利要求1所述一种具备数码产品落水抢救功能的保护装置,其特征在于:所述外盘(14)位于内盘(11)的外侧,且二者位于同一圆心上。
6.如权利要求1所述一种具备数码产品落水抢救功能的保护装置,其特征在于:所述卡板(16)上设置有复位扭簧。
7.如权利要求1所述一种具备数码产品落水抢救功能的保护装置,其特征在于:所述电磁铁(10)通电后与磁块(9)相对面的一侧磁性相同。
说明书
一种具备数码产品落水抢救功能的保护装置
技术领域
[0001]本发明属于数码产品技术领域,尤其涉及一种具备数码产品落水抢救功能的保护装置。
背景技术
[0002]随着科技的发展,数码产品逐渐被普及,人们的日常生活中也会用到各种数码产品,比如日常交流和娱乐用的智能手机、办公学习用的平板电脑,旅游拍摄用的数码相机等等,随着这些设备的轻小花,越来越便于携带,人们在外出旅游的时候,也会带上许多的数码产品。
[0003]数码产品中一般都有存储装置,比如数码相机和拍照手机等,人们也会将许多自己喜欢的照片或者重要资料存储在其中,在外出旅游的时候,尤其是在山水间,很多人都睡拿出手机和数码相机进行拍摄,但是在寻找拍摄角度和位置的过程中,受被别人碰撞额、手滑和风吹等因素影响,经常会出现手机或相机掉落到河里的情况,这些数码产品中存储了重要资料的话,就需要去打捞抢救,虽然很多数码产品都有防水功能,但是如果河水较深的话,数码产品就直接沉到河底,给人们的打捞抢救造成不便。
[0004]于是,有鉴于此,针对现有的结构及缺失予以研究改良,提供具备数码产品落水抢救功能的保护装置,以期达到更具有更加实用价值性的目的。
发明内容
[0005]为了解决上述技术问题,本发明提供一种具备数码产品落水抢救功能的保护装置,由以下具体技术手段所达成:
[0006]一种具备数码产品落水抢救功能的保护装置,包括壳体,所述壳体的内部开设有气腔,气腔的内部固定连接有两个包装袋,两个包装袋的内部分别填充有柠檬酸粉和小苏打粉,壳体的左侧安装有与气腔对应的密封垫,壳体的顶部固定安装有气囊,气腔的内部且位于包装袋的右侧滑动插接有刺针,刺针的右侧固定连接有磁块,壳体的内部且位于磁块的右侧固定安装有电磁铁,壳体的内部下方转动连接有内盘和外盘,内盘的内部通过弹簧安装有球体,外盘的内部开设有与球体对应的通槽,通槽的内部转动连接有卡板,内盘和外盘的底部均固定连接有配重块,壳体的内部且位于外盘的外侧固定连接有与电磁铁对应的接触式开关。
[0007]进一步的,所述壳体的内部安装有与电磁铁对应的电池组件。
[0008]进一步的,所述包装袋采用纸质材料,方便刺针将其扎破。
[0009]进一步的,所述气囊的内部设置有单向气阀,壳体的顶部且位于气囊的上方设置有保护垫,用来保护气囊不受破坏,保护垫采用易碎材料,便于气囊将其冲破。
[0010]进一步的,所述外盘位于内盘的外侧,且二者位于同一圆心上。
[0011]进一步的,所述卡板上设置有复位扭簧。
[0012]进一步的,所述电磁铁通电后与磁块相对面的一侧磁性相同,可以将刺针推走。
[0013]有益效果
[0014]与现有技术相比,本发明具有如下有益效果:
[0015]
1.当数码产品掉落到河里时,在重力加速度和惯性的作用下,球体突破弹簧和卡板撞击在接触式开关上,使得电磁铁通电,在与磁块的同性斥力作用下,推动刺针快速左移,刺针在将两个包装袋刺破后,将密封垫撞开,河水流入到气腔内部,与柠檬酸粉和小苏打粉接触,发生化学反应,迅速产生大量的二氧化碳气体,气体充入气囊内,使其膨胀并伸出至壳体的外侧,形成一个漂浮圈,使得数码产品可以漂浮在河流上,方便人们及时将其捞上来,有效的解决了数码产品不小心掉入河里后,就沉到河底,不易寻回的问题。
[0016]
2.通过设置可旋转的内盘和外盘,无论数码产品的掉落位置如何,都能保证球体碰触到接触式开关,保证了抢救的可靠性。
[0017]
3.通过设置弹簧、球体和卡板,正常情况下,球体受到的离心力小,不会被甩出去碰触到接触式开关,避免了误触发的现象,进一步提高了可靠性。
[0018]
4.该装置结构简单,使用方便,且柠檬酸粉和小苏打粉均为常见的材料,价格低廉,成本较低,便于推广。,
附图说明

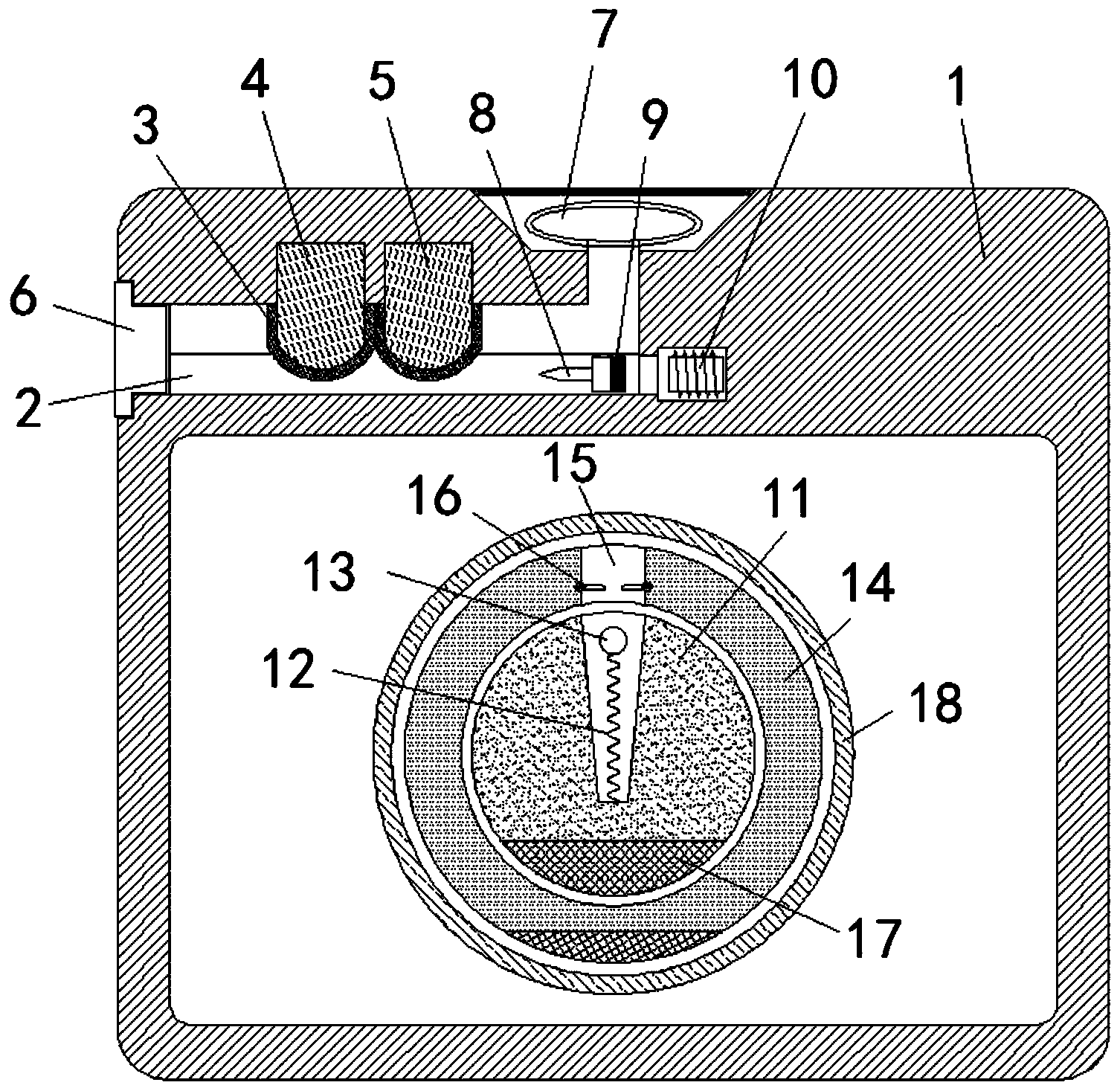

[0019]图1是本发明正面剖视图;
[0020]图2是本发明内盘与外盘连接结构正面剖视图;
[0021]图3是本发明刺针连接结构正面剖视图。
[0022]图中:1、壳体;2、气腔;3、包装袋;4、柠檬酸粉;5、小苏打粉;6、密封垫;7、气囊;8、刺针;9、磁块;10、电磁铁;11、内盘;12、弹簧;13、球体;14、外盘;15、通槽;16、卡板;17、配重块;18、接触式开关。
具体实施方式
[0023]以下结合附图对本发明做进一步描述:
[0024]实施例:
[0025]如附图1至附图3所示:
[0026]本发明提供一种具备数码产品落水抢救功能的保护装置,包括壳体1,壳体1的内部开设有气腔2,气腔2的内部固定连接有两个包装袋3,两个包装袋3的内部分别填充有柠檬酸粉4和小苏打粉5,壳体1的左侧安装有与气腔2对应的密封垫6,壳体1的顶部固定安装有气囊7,气腔2的内部且位于包装袋3的右侧滑动插接有刺针8,刺针8的右侧固定连接有磁块9,壳体1的内部且位于磁块9的右侧固定安装有电磁铁10,壳体1的内部下方转动连接有内盘11和外盘14,内盘11的内部通过弹簧12安装有球体13,外盘14的内部开设有与球体13对应的通槽15,通槽15的内部转动连接有卡板16,内盘11和外盘14的底部均固定连接有配重块17,壳体1的内部且位于外盘14的外侧固定连接有与电磁铁10对应的接触式开关18。
[0027]其中,壳体1的内部安装有与电磁铁10对应的电池组件。
[0028]其中,包装袋3采用纸质材料,方便刺针8将其扎破。
[0029]其中,气囊7的内部设置有单向气阀,壳体1的顶部且位于气囊7的上方设置有保护垫,用来保护气囊7不受破坏,保护垫采用易碎材料,便于气囊7将其冲破。
[0030]其中,外盘14位于内盘11的外侧,且二者位于同一圆心上。
[0031]其中,卡板16上设置有复位扭簧。
[0032]其中,电磁铁10通电后与磁块9相对面的一侧磁性相同,可以将刺针8推走。
[0033]本实施例的具体使用方式与作用:
[0034]本发明中,将壳体1安装在数码产品上,当数码产品掉落到河里时,在重力加速度和惯性的作用下,球体13突破弹簧12和卡板16撞击在接触式开关18上,使得电磁铁10通电,通电后的电磁铁10具有磁性,在与磁块9的同性斥力作用下,推动刺针8快速左移,刺针8在将两个包装袋3刺破后,将密封垫6撞开,河水流入到气腔2内部,与柠檬酸粉4和小苏打粉5接触,发生化学反应:
[0035]3NaHCO+CHO=CHONa+3HO+3CO
[0036]该反应迅速产生大量的二氧化碳气体,气体充入气囊7内,使其膨胀并伸出至壳体1的外侧,形成一个漂浮圈,使得数码产品可以漂浮在河流上,方便人们及时将其捞上来,有效的解决了数码产品不小心掉入河里后,就沉到河底,不易寻回的问题,结构简单,使用方便,且柠檬酸粉4和小苏打粉5均为常见的材料,价格低廉,成本较低,便于推广;通过设置可旋转的内盘11和外盘14,无论数码产品的掉落位置如何,都能保证球体13碰触到接触式开关18,保证了抢救的可靠性;通过设置弹簧12、球体13和卡板16,正常情况下,球体13受到的离心力小,不会被甩出去碰触到接触式开关18,避免了误触发的现象,进一步提高了可靠性。
