摘要
本发明提供了一种可进行快速铺设与收放隔离带的草原消防车，属于消防技术领域，包括载体、驾驶室、平台、主梁、车轮、置物斗、气撑杆、电动机、转盘、取物臂、液压杆、液压杆二、隔板、咬合齿、卡接圆柱、凹槽、主支撑臂、液压杆三、电动机二、滚筒、马达、滚轮、钢丝、卡接圆柱二、滚筒二、液压杆四和推板，载体左侧固定连接有驾驶室，驾驶室后侧表面固定连接有驾驶室，载体右侧固定连接有主梁，载体底部四周转动连接有车轮，主梁顶部表面固定连接有置物斗，置物斗后侧左右两端固定连接有气撑杆，且气撑杆一端固定连接在主梁中，平台左侧固定连接有电动机。
权利要求
1.一种可进行快速铺设与收放隔离带的草原消防车，包括载体(1)、隔板(2)、主支撑臂(3)和滚筒二(4)，其特征在于，所述载体(1)固定连接有隔板(2)、主支撑臂(3)和滚筒二(4)，所述载体(1)固定连接有驾驶室(101)、平台(1011)、主梁(102)、车轮(103)、置物斗(104)、气撑杆(1041)、电动机(105)、转盘(106)、取物臂(107)、液压杆(1071)、液压杆二(1072)。
2.根据权利要求1所述的可进行快速铺设与收放隔离带的草原消防车，其特征在于：所述隔板(2)分布有多个。
3.根据权利要求1所述的可进行快速铺设与收放隔离带的草原消防车，其特征在于：所述隔板(2)之间呈卡接设置。
4.根据权利要求1所述的可进行快速铺设与收放隔离带的草原消防车，其特征在于：所述隔板(2)之间蜷曲呈卷。
5.根据权利要求1所述的可进行快速铺设与收放隔离带的草原消防车，其特征在于：所述转盘(106)的水平转动角度为0-180°。
6.根据权利要求1所述的可进行快速铺设与收放隔离带的草原消防车，其特征在于：所述隔板(2)由阻燃材料制成。
7.根据权利要求1所述的可进行快速铺设与收放隔离带的草原消防车，其特征在于：所述隔板(2)的长为1.5-2m，而隔板(2)宽为0.5m。
说明书
一种可进行快速铺设与收放隔离带的草原消防车
技术领域
[0001]本发明涉及消防技术领域，更具体的，涉及一种草原消防技术领域。
背景技术
[0002]火灾是指在时间或空间上失去控制的灾害性燃烧现象，在各种灾害中，火灾是最经常、最普遍地威胁公众安全和社会发展的主要灾害之一，人类使用火的历史与同火灾作斗争的历史是相伴相生的，人们在用火的同时，不断总结火灾发生的规律，尽可能地减少火灾及其对人类造成的危害，在遇到火灾时人们需要安全、尽快的逃生，火灾的形成方式多种多样，火灾的分类也是分为多类，其中就有房屋火灾和野外火灾，野外火灾又分森林火灾与草原火灾，相对与森林火灾草原的火灾的延伸范围更广，可燃烧的面积更大，从而使得灭火以及治理难度也就越大，草原火灾通常的治理方法是通过出动大量的消防员进行扑灭，但是过火面积大，从而存在扑灭速度低以及扑灭效率慢。
[0003]于是，发明人有鉴于此，秉持多年该相关行业丰富的设计开发及实际制作的经验，针对现有的结构及缺失予以研究改良，提供一种可进行快速铺设与收放隔离带的草原消防车，以期达到更具有更加实用价值性的目的。
发明内容
[0004]本发明的目的在于提供一种可进行快速铺设与收放隔离带的草原消防车，以解决上述背景技术中提出的现有的草原火灾灭火存在的扑灭速度低以及扑灭效率慢的问题
[0005]本发明草原消防的目的与功效，由以下具体技术手段所达成：一种可进行快速铺设与收放隔离带的草原消防车，包括载体、驾驶室、平台、主梁、车轮、置物斗、气撑杆、电动机、转盘、取物臂、液压杆、液压杆二、隔板、咬合齿、卡接圆柱、凹槽、主支撑臂、液压杆三、电动机二、滚筒、马达、滚轮、钢丝、卡接圆柱二、滚筒二、液压杆四和推板，所述载体左侧固定连接有驾驶室，所述驾驶室后侧表面固定连接有驾驶室，所述载体右侧固定连接有主梁，所述载体底部四周转动连接有车轮，所述主梁顶部表面固定连接有置物斗，所述置物斗后侧左右两端固定连接有气撑杆，且气撑杆一端固定连接在主梁中，所述平台左侧固定连接有电动机，所述平台右侧转动连接有转盘，且转盘与电动机通过机械结构相连接，所述转盘顶部活动连接有取物臂，所述取物臂一端固定连接有液压杆，所述取物臂内侧固定连接有液压杆二，所述置物斗上方配套设置有隔板，所述隔板左侧表面固定连接有咬合齿，所述隔板右侧固定连接有卡接圆柱，所述隔板底部嵌套设置有凹槽，所述驾驶室表面活动连接有主支撑臂，所述主支撑臂一侧活动连接有液压杆三，所述主支撑臂外侧表面固定连接有电动机二，所述主支撑臂内侧转动连接有滚筒，所述滚筒内部右侧固定连接有马达，所述滚筒内部左右两侧转动连接有滚轮，所述滚轮外侧缠绕设置有钢丝，且钢丝另一端与马达相连接，所述钢丝底部固定连接有卡接圆柱二，所述取物臂一侧表面固定连接有滚筒二，所述滚筒二外侧转动连接有液压杆四，所述液压杆四一侧固定连接有推板，且推板与滚筒二呈卡接设置。
[0006]作为本发明进一步的方案：所述隔板分布有多个，且隔板之间呈卡接设置，且隔板之间蜷曲呈卷。
[0007]作为本发明进一步的方案：所述转盘的水平转动角度为0-180°。
[0008]作为本发明进一步的方案：所述滚筒二内侧设置有动力结构，且动力结构与液压杆四相连接，且液压杆四的转动角度为0-90°。
[0009]作为本发明进一步的方案：所述凹槽的深度为10-20mm，且凹槽内侧设置有齿纹。
[0010]作为本发明进一步的方案：所述气撑杆、电动机、液压杆、液压杆二、液压杆三、电动机二、马达、液压杆四与驾驶室呈电性连接。
[0011]作为本发明进一步的方案：所述卡接圆柱和卡接圆柱二与咬合齿呈卡接设置，且卡接圆柱与滚筒表面呈卡接设置。
[0012]作为本发明进一步的方案：所述隔板由阻燃材料制成，且隔板的长为1.5-2m，而隔板宽为0.5m
[0013]本发明提供了一种可进行快速铺设与收放隔离带的草原消防车，具有以下有益效果：
[0014]1、该种可进行快速铺设与收放隔离带的草原消防车设置有隔板，且隔板分布有多个，且隔板之间呈卡接设置，且隔板之间蜷曲呈卷，使用时将隔板蜷曲然后卡接至滚筒和滚筒二，或是放置在置物斗中，该装置一次可放置1-4个隔板卷，满载时是滚筒和滚筒二分别装载一个，而置物斗则存放两个，在进阶的使用将置物斗的载物面积加大即可加大隔板卷的存放量，通过该种方式能够快速的将多个隔板进行运输，从而增加隔离带的铺设长度以及铺设速度，从而最快速的减少损失，当遇到突发情况时，通过驾驶装置快速的抵达相应位置，然后将隔板卷一端放下，然后车轮碾压隔板，从而使隔板顺着滚筒旋转并开始铺设，且通过车轮碾压的隔板更加的稳定，不易发生偏移，通过该种方式能够最快速的将隔板进行铺设，且由于隔板由阻燃材料制成，且隔板的长为1.5-2m，而隔板宽为0.5m，从而在大火来临前迅速的组成长度长且宽度为1.5-2m隔离地带。
[0015]2、该种可进行快速铺设与收放隔离带的草原消防车设置有转盘，且转盘的水平转动角度为0-180°，当一卷隔板用完后，液压杆四旋转90°并进行伸展将推板移动，然后推板推动位于滚筒二上的隔板卷至滚筒上，然后液压杆四复位，然后在将隔板拉出将隔板上的咬合齿固定至已经进行铺设隔板上的卡接圆柱中，然后装置继续进行铺设，此时的滚筒二上已经没有隔板卷，通过驾驶室操控液压杆和液压杆二使取物臂抬升，然后在通过电动机转动使转盘转动将液压杆四插入后备的隔板卷中，然后取物臂复位使滚筒二和滚筒对接，通过该步骤使隔板卷能够进行快速的衔接，从而提高铺设效率。
[0016]3、该种可进行快速铺设与收放隔离带的草原消防车设置有卡接圆柱，且卡接圆柱和卡接圆柱二与咬合齿呈卡接设置，且卡接圆柱与滚筒表面呈卡接设置，当火情已经消除时，需要将隔板进行回收，此时马达转动将钢丝通过滚轮放下，放置到一定高度时将卡接圆柱二插入到咬合齿内，然后马达反转将钢丝收回，然后电动机二转动将隔板再次进行蜷曲，通过该种方式能够迅速的将隔板进行回收，且使隔板能够重复使用。
[0017]4、该种可进行快速铺设与收放隔离带的草原消防车设置有凹槽，且凹槽的深度为10-20mm，且凹槽内侧设置有齿纹凸起，且齿纹凸起方向相反，由于草原起火的过火面积大，所以要铺设较长的隔离带，所以隔离带的面积也是相当巨大的，而需要被隔离带挤压的青草面积也是相当大的，通过深度为10-20mm的凹槽将青草盖于凹槽下，从而降低青草的死亡率，从而减少损失，且齿纹凸起方向相反，方向相反的齿纹凸起会将青草向两个不同的方向下压，从而使青草之间间隔有一定的距离，从而提高阻燃效果，且可在凹槽内设置阻燃剂包，当火焰欲蔓延至凹槽底部时，阻燃剂包爆开将阻燃剂喷出，从而进一步的起到一个阻燃的效果。
[0018]综上，该种可进行快速铺设与收放隔离带的草原消防车具有广泛的实用性，以解决上述背景技术中提出的草原火灾灭火存在的扑灭速度低以及扑灭效率慢的问题，有较高的推广价值。
附图说明

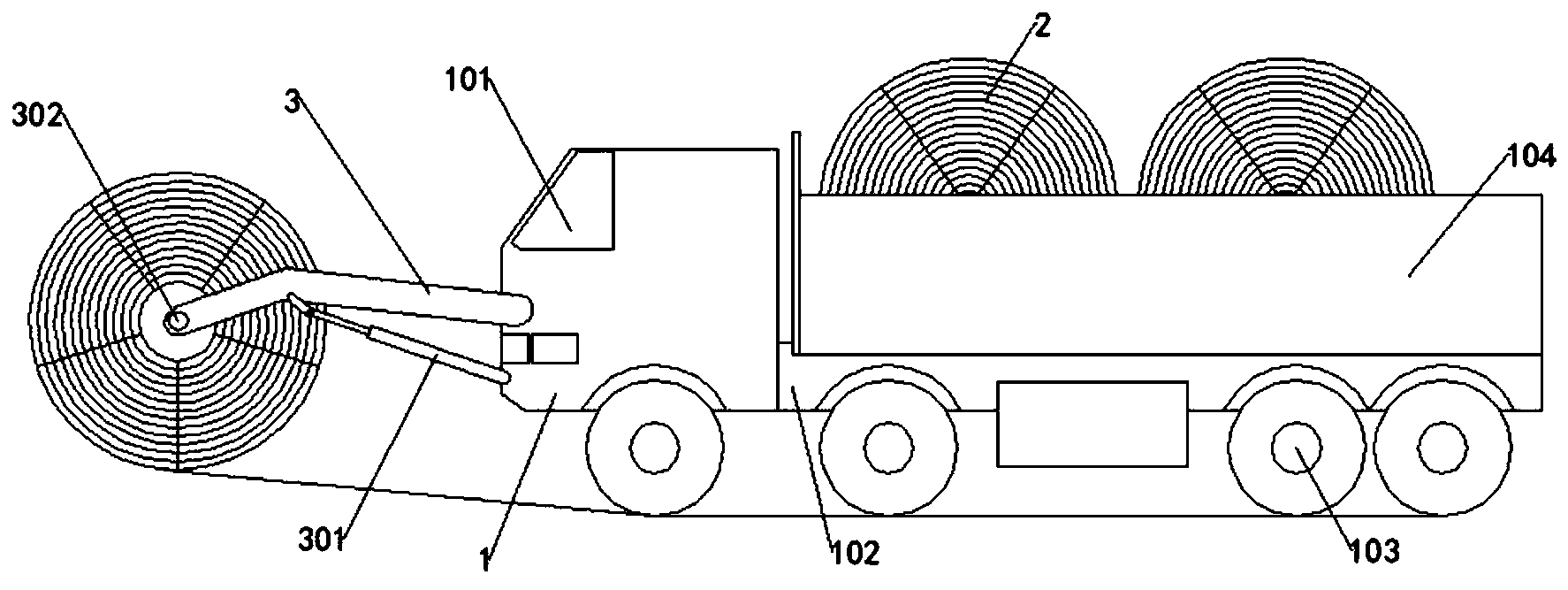

[0019]图1为本发明的载体侧面结构示意图。
[0020]图2为本发明的隔板结构示意图。
[0021]图3为本发明的滚筒剖面结构示意图。
[0022]图4为本发明的液压杆四使用状态结构示意图一。
[0023]图5为本发明的液压杆四使用状态结构示意图二。
[0024]图6为本发明的液压杆四使用状态结构示意图三。
[0025]图7为本发明的载体背面结构示意图。
[0026]图8为本发明的取物臂使用状态结构示意图。
[0027]图9为本发明的图2的B处结构示意图。
[0028]图10为本发明的图4的A处结构示意图。
[0029]图1-10中：1-载体，101-驾驶室，1011-平台，102-主梁，103-车轮，104-置物斗，1041-气撑杆，105-电动机，106-转盘，107-取物臂，1071-液压杆，1072-液压杆二，2-隔板，201-咬合齿，202-卡接圆柱，203-凹槽，3-主支撑臂，301-液压杆三，302-电动机二，303-滚筒，304-马达，305-滚轮，306-钢丝，307-卡接圆柱二，4-滚筒二，401-液压杆四，402-推板。
具体实施方式
[0030]下面，将详细说明本发明的实施例，其实例显示在附图和以下描述中。虽然将结合示例性的实施例描述本发明，但应当理解该描述并非要把本发明限制于该示例性的实施例。相反，本发明将不仅覆盖该示例性的实施例，而且还覆盖各种替换的、改变的、等效的和其他实施例，其可包含在所附权利要求所限定的本发明的精神和范围内。实施例一：
[0031]请参阅图1至10，本发明实施例中，一种可进行快速铺设与收放隔离带的草原消防车，包括载体1、驾驶室101、平台1011、主梁102、车轮103、置物斗104、气撑杆1041、电动机105、转盘106、取物臂107、液压杆1071、液压杆二1072、隔板2、咬合齿201、卡接圆柱202、凹槽203、主支撑臂3、液压杆三301、电动机二302、滚筒303、马达304、滚轮305、钢丝306、卡接圆柱二307、滚筒二4、液压杆四401和推板402，载体1左侧固定连接有驾驶室101，驾驶室101后侧表面固定连接有驾驶室101，载体1右侧固定连接有主梁102，载体1底部四周转动连接有车轮103，主梁102顶部表面固定连接有置物斗104，置物斗104后侧左右两端固定连接有气撑杆1041，且气撑杆1041一端固定连接在主梁102中，平台1011左侧固定连接有电动机105，平台1011右侧转动连接有转盘106，且转盘106与电动机105通过机械结构相连接，转盘106顶部活动连接有取物臂107，取物臂107一端固定连接有液压杆1071，取物臂107内侧固定连接有液压杆二1072，置物斗104上方配套设置有隔板2，隔板2左侧表面固定连接有咬合齿201，隔板2右侧固定连接有卡接圆柱202，隔板2底部嵌套设置有凹槽203，驾驶室101表面活动连接有主支撑臂3，主支撑臂3一侧活动连接有液压杆三301，主支撑臂3外侧表面固定连接有电动机二302，主支撑臂3内侧转动连接有滚筒303，滚筒303内部右侧固定连接有马达304，滚筒303内部左右两侧转动连接有滚轮305，滚轮305外侧缠绕设置有钢丝306，且钢丝306另一端与马达304相连接，钢丝306底部固定连接有卡接圆柱二307，取物臂107一侧表面固定连接有滚筒二4，滚筒二4外侧转动连接有液压杆四401，液压杆四401一侧固定连接有推板402，且推板402与滚筒二4呈卡接设置。
[0032]进一步的：滚筒二4内侧设置有动力结构，且动力结构与液压杆四401相连接，且液压杆四401的转动角度为0-90°。
[0033]进一步的：气撑杆1041、电动机105、液压杆1071、液压杆二1072、液压杆三301、电动机二302、马达304、液压杆四401与驾驶室101呈电性连接。
[0034]进一步的：隔板2分布有多个，且隔板2之间呈卡接设置，且隔板2之间蜷曲呈卷，使用时将隔板2蜷曲然后卡接至滚筒303和滚筒二4，或是放置在置物斗104中，该装置一次可放置1-4个隔板2卷，满载时是滚筒303和滚筒二4分别装载一个，而置物斗104则存放两个，在进阶的使用将置物斗104的载物面积加大即可加大隔板2卷的存放量，通过该种方式能够快速的将多个隔板2进行运输，从而增加隔离带的铺设长度以及铺设速度，从而最快速的减少损失，当遇到突发情况时，通过驾驶装置快速的抵达相应位置，然后将隔板2卷一端放下，然后车轮103碾压隔板2，从而使隔板2顺着滚筒303旋转并开始铺设，且通过车轮103碾压的隔板2更加的稳定，不易发生偏移，通过该种方式能够最快速的将隔板2进行铺设，且由于隔板2由阻燃材料制成，且隔板2的长为1.5-2m，而隔板2宽为0.5m，从而在大火来临前迅速的组成长度长且宽度为1.5-2m隔离地带。
[0035]进一步的：转盘106的水平转动角度为0-180°，当一卷隔板2用完后，液压杆四401旋转90°并进行伸展将推板402移动，然后推板402推动位于滚筒二4上的隔板2卷至滚筒303上，然后液压杆四401复位，然后在将隔板2拉出将隔板2上的咬合齿201固定至已经进行铺设隔板2上的卡接圆柱202中，然后装置继续进行铺设，此时的滚筒二4上已经没有隔板2卷，通过驾驶室101操控液压杆1071和液压杆二1072使取物臂107抬升，然后在通过电动机105转动使转盘106转动将液压杆四401插入后备的隔板2卷中，然后取物臂107复位使滚筒二4和滚筒303对接，通过该步骤使隔板2卷能够进行快速的衔接，从而提高铺设效率。
[0036]进一步的：卡接圆柱202和卡接圆柱二307与咬合齿201呈卡接设置，且卡接圆柱202与滚筒303表面呈卡接设置，当火情已经消除时，需要将隔板2进行回收，此时马达304转动将钢丝306通过滚轮305放下，放置到一定高度时将卡接圆柱二307插入到咬合齿201内，然后马达304反转将钢丝306收回，然后电动机二302转动将隔板2再次进行蜷曲，通过该种方式能够迅速的将隔板2进行回收，且使隔板2能够重复使用。
[0037]进一步的：凹槽203的深度为10-20mm，且凹槽203内侧设置有齿纹凸起，且齿纹凸起方向相反，由于草原起火的过火面积大，所以要铺设较长的隔离带，所以隔离带的面积也是相当巨大的，而需要被隔离带挤压的青草面积也是相当大的，通过深度为10-20mm的凹槽203将青草盖于凹槽203下，从而降低青草的死亡率，从而减少损失，且齿纹凸起方向相反，方向相反的齿纹凸起会将青草向两个不同的方向下压，从而使青草之间间隔有一定的距离，从而提高阻燃效果，且可在凹槽203内设置阻燃剂包，当火焰欲蔓延至凹槽203底部时，阻燃剂包爆开将阻燃剂喷出，从而进一步的起到一个阻燃的效果。
[0038]进一步的：所述滚筒二4一侧四周设置有卡接齿凹槽，滚筒303一侧四周设置有卡接齿，且卡接齿凹槽与卡接齿呈卡接设置，当滚筒二4和滚筒303需要进行卡接时，卡接齿凹槽与卡接齿与卡接后使滚筒二4和滚筒303干呢更加的稳定不易发生脱落或是偏移。
[0039]在使用本发明一种可进行快速铺设与收放隔离带的草原消防车时，首先，使用时将隔板2蜷曲然后卡接至滚筒303和滚筒二4，或是放置在置物斗104中，该装置一次可放置1-4个隔板2卷，满载时是滚筒303和滚筒二4分别装载一个，而置物斗104则存放两个，通过该种方式能够快速的将多个隔板2进行运输，从而增加隔离带的铺设长度以及铺设速度，从而最快速的减少损失，当遇到突发情况时，通过驾驶装置快速的抵达相应位置，然后将隔板2卷一端放下，然后车轮103碾压隔板2，从而使隔板2顺着滚筒303旋转并开始铺设，且通过车轮103碾压的隔板2更加的稳定，当一卷隔板2用完后，液压杆四401旋转90°并进行伸展将推板402移动，然后推板402推动位于滚筒二4上的隔板2卷至滚筒303上，然后液压杆四401复位，然后在将隔板2拉出将隔板2上的咬合齿201固定至已经进行铺设隔板2上的卡接圆柱202中，然后装置继续进行铺设，此时的滚筒二4上已经没有隔板2卷，通过驾驶室101操控液压杆1071和液压杆二1072使取物臂107抬升，然后在通过电动机105转动使转盘106转动将液压杆四401插入后备的隔板2卷中，然后取物臂107复位使滚筒二4和滚筒303对接，通过该步骤使隔板2卷能够进行快速的衔接，当火情已经消除时，需要将隔板2进行回收，此时马达304转动将钢丝306通过滚轮305放下，放置到一定高度时将卡接圆柱二307插入到咬合齿201内，然后马达304反转将钢丝306收回，然后电动机二302转动将隔板2再次进行蜷曲，通过该种方式能够迅速的将隔板2进行回收，且使隔板2能够重复使用。
[0040]综上所述，尽管参照前述实施例对本发明进行了详细的说明，对于本领域的技术人员来说，其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分技术特征进行等同替换,凡在本发明的精神和原则之内，所作的任何修改、等同替换、改进等，均应包含在本发明的保护范围之内。
