本发明公开了一种踏板式捻揉的办公用双层结构废纸回收桶，其结构包括外层美化桶、废纸进口、置物板台、支撑架、踏板式捻揉装置、活动门，外层美化桶呈中空矩形，废纸进口呈倾斜状设于外层美化桶上部且呈一体化成型结构。本发明通过设有的旋转式捻揉机构，可利用旋转力对展开状的办公废纸进行捻揉成团，减小废纸与废纸之间的缝隙，实现回收桶可容纳更多废纸；通过设有的内层捻揉辅助桶，在旋转式捻揉机构的旋转力作用下，可将办公废纸集中于废纸成团槽内，实现将废纸捻揉成大纸团，可防止在废纸最终清理时，单张废纸随风飘散、吹跑等现象发生，便于最终集中清理的进行。
权利要求
1.一种踏板式捻揉的办公用双层结构废纸回收桶，其结构包括外层美化桶(1)、废纸进口(2)、置物板台(3)、支撑架(4)、踏板式捻揉装置(5)、活动门(6)，其特征在于：所述外层美化桶(1)呈中空矩形，所述废纸进口(2)呈倾斜状设于外层美化桶(1)上部且呈一体化成型结构，所述置物板台(3)设于废纸进口(2)上方且通过支撑架(4)与外层美化桶(1)焊接，所述踏板式捻揉装置(5)设于外层美化桶(1)内部，所述活动门(6)设于外层美化桶(1)前表面下部且通过合页活动连接；所述踏板式捻揉装置(5)由内层捻揉辅助桶(51)、旋转式捻揉机构(52)、踏板机构(53)组成，所述内层捻揉辅助桶(51)设于外层美化桶(1)内部，所述旋转式捻揉机构(52)呈竖直状设于内层捻揉辅助桶(51)内部中心，所述踏板机构(53)设于内层捻揉辅助桶(51)下方且与旋转式捻揉机构(52)啮合活动连接。
2.根据权利要求1所述的一种踏板式捻揉的办公用双层结构废纸回收桶，其特征在于：所述内层捻揉辅助桶(51)由桶体(511)、椭圆隔板(512)、废纸成团槽(513)、送料滑面(514)组成，所述桶体(511)设于外层美化桶(1)内部，所述椭圆隔板(512)设有两个且呈对角状设于桶体(511)内部，所述椭圆隔板(512)与由桶体(511)之间形成凹槽即为废纸成团槽(513)，所述送料滑面(514)呈光滑弧形且设有两个，所述送料滑面(514)与椭圆隔板(512)呈交错状而设，所述送料滑面(514)与桶体(511)呈一体化成型结构。
3.根据权利要求2所述的一种踏板式捻揉的办公用双层结构废纸回收桶，其特征在于：所述桶体(511)呈矩形结构，其外边长与外层美化桶(1)的内边长相同，所述桶体(511)的桶口为展开式。
4.根据权利要求2所述的一种踏板式捻揉的办公用双层结构废纸回收桶，其特征在于：所述送料滑面(514)一端与椭圆隔板(512)呈同一弧形滑面，所述送料滑面(514)的另一端与废纸成团槽(513)的内壁呈同一滑面。
5.根据权利要求1所述的一种踏板式捻揉的办公用双层结构废纸回收桶，其特征在于：所述旋转式捻揉机构(52)由旋转传动轮(521)、中心旋转轴(522)、连接杆(523)、推块(524)组成，所述旋转传动轮(521)设于桶体(511)下方且与踏板机构(53)啮合活动连接，所述中心旋转轴(522)呈竖直状设于桶体(511)内部中心，所述连接杆(523)并列设于中心旋转轴(522)侧表面且其一端通过电焊呈垂直状相连接，所述连接杆(523)的另一端与推块(524)通过电焊呈垂直状相连接。
6.根据权利要求5所述的一种踏板式捻揉的办公用双层结构废纸回收桶，其特征在于：所述中心旋转轴(522)工作时呈顺时针方向旋转，其下端与旋转传动轮(521)的上表面中心通过电焊呈垂直状相连接，所述中心旋转轴(522)的上端呈尖端。
7.根据权利要求5所述的一种踏板式捻揉的办公用双层结构废纸回收桶，其特征在于：所述推块(524)的外端面为弧形且朝顺时针方向倾斜，所述推块(524)的外端面与椭圆隔板(512)啮合。
8.根据权利要求1所述的一种踏板式捻揉的办公用双层结构废纸回收桶，其特征在于：所述踏板机构(53)与内层捻揉辅助桶(51)、旋转式捻揉机构(52)为分体式，所述踏板机构(53)固定于外层美化桶(1)内部下方，所述内层捻揉辅助桶(51)、旋转式捻揉机构(52)为活动式。
说明书
一种踏板式捻揉的办公用双层结构废纸回收桶
技术领域
[0001]本发明涉及办公用品领域，更确切地说，是一种踏板式捻揉的办公用双层结构废纸回收桶。
背景技术
[0002]现办公时常会产生一些信件、文件、报纸等废纸，故办公室常会放置一些废纸回收桶，但是因废纸回收时，其之间存在较大的缝隙，导致回收桶只能回收容纳较少的废纸，同时在对废纸最终清理过程中，因单张废纸易随风飘散、吹跑，不便于清理工作的进行。
发明内容
[0003]针对现有技术存在的不足，本发明目的是提供一种踏板式捻揉的办公用双层结构废纸回收桶，以解决现有技术的废纸回收桶因废纸回收时，其之间存在较大的缝隙，导致回收桶只能回收容纳较少的废纸，同时在对废纸最终清理过程中，因单张废纸易随风飘散、吹跑，不便于清理工作进行的缺陷。
[0004]为了实现上述目的，本发明是通过如下的技术方案来实现：
[0005]一种踏板式捻揉的办公用双层结构废纸回收桶，其结构包括外层美化桶、废纸进口、置物板台、支撑架、踏板式捻揉装置、活动门，所述外层美化桶呈中空矩形，所述废纸进口呈倾斜状设于外层美化桶上部且呈一体化成型结构，所述置物板台设于废纸进口上方且通过支撑架与外层美化桶焊接，所述踏板式捻揉装置设于外层美化桶内部，所述活动门设于外层美化桶前表面下部且通过合页活动连接，所述踏板式捻揉装置由内层捻揉辅助桶、旋转式捻揉机构、踏板机构组成，所述内层捻揉辅助桶设于外层美化桶内部，所述旋转式捻揉机构呈竖直状设于内层捻揉辅助桶内部中心，所述踏板机构设于内层捻揉辅助桶下方且与旋转式捻揉机构啮合活动连接。
[0006]作为本发明进一步地方案，所述内层捻揉辅助桶由桶体、椭圆隔板、废纸成团槽、送料滑面组成，所述桶体设于外层美化桶内部，所述椭圆隔板设有两个且呈对角状设于桶体内部，所述椭圆隔板与由桶体之间形成凹槽即为废纸成团槽，所述送料滑面呈光滑弧形且设有两个，所述送料滑面与椭圆隔板呈交错状而设，所述送料滑面与桶体呈一体化成型结构。
[0007]作为本发明进一步地方案，所述桶体呈矩形结构，其外边长与外层美化桶的内边长相同，实现卡位功能，可防止桶体跟随旋转式捻揉机构旋转，降低旋转的有效性，所述桶体的桶口为展开式，实现防止废纸丢入桶体内时，卡在桶口处。
[0008]作为本发明进一步地方案，所述送料滑面一端与椭圆隔板呈同一弧形滑面，所述送料滑面的另一端与废纸成团槽的内壁呈同一滑面，实现辅助旋转式捻揉机构将废纸有效推入废纸成团槽进行捻揉成团。
[0009]作为本发明进一步地方案，所述旋转式捻揉机构由旋转传动轮、中心旋转轴、连接杆、推块组成，所述旋转传动轮设于桶体下方且与踏板机构啮合活动连接，所述中心旋转轴呈竖直状设于桶体内部中心，所述连接杆并列设于中心旋转轴侧表面且其一端通过电焊呈垂直状相连接，所述连接杆的另一端与推块通过电焊呈垂直状相连接。
[0010]作为本发明进一步地方案，所述中心旋转轴工作时呈顺时针方向旋转，其下端与旋转传动轮的上表面中心通过电焊呈垂直状相连接，所述中心旋转轴的上端呈尖端，实现防止废纸丢入桶体内时，卡在中心旋转轴上方。
[0011]作为本发明进一步地方案，所述推块的外端面为弧形且朝顺时针方向倾斜，所述推块的外端面与椭圆隔板啮合，实现将废纸尽数推入废纸成团槽内。
[0012]作为本发明进一步地方案，所述踏板机构与内层捻揉辅助桶、旋转式捻揉机构为分体式，所述踏板机构固定于外层美化桶内部下方，所述内层捻揉辅助桶、旋转式捻揉机构为活动式，实现内层捻揉辅助桶可自由拆卸，便于废纸最终清理工作的进行。
[0013]发明有益效果
[0014]相对比较于传统的办公废纸回收桶，本发明通过设有的旋转式捻揉机构，可利用旋转力对展开状的办公废纸进行捻揉成团，减小废纸与废纸之间的缝隙，实现回收桶可容纳更多废纸；
[0015]本发明通过设有的内层捻揉辅助桶，在旋转式捻揉机构的旋转力作用下，可将办公废纸集中于废纸成团槽内，实现将废纸捻揉成大纸团，可防止在废纸最终清理时，单张废纸随风飘散、吹跑等现象发生，便于最终集中清理的进行。
附图说明
[0016]通过阅读参照附图对非限制性实施例所作的详细描述，本发明的其它特征、目的和优点将会变得更明显。
[0017]在附图中：

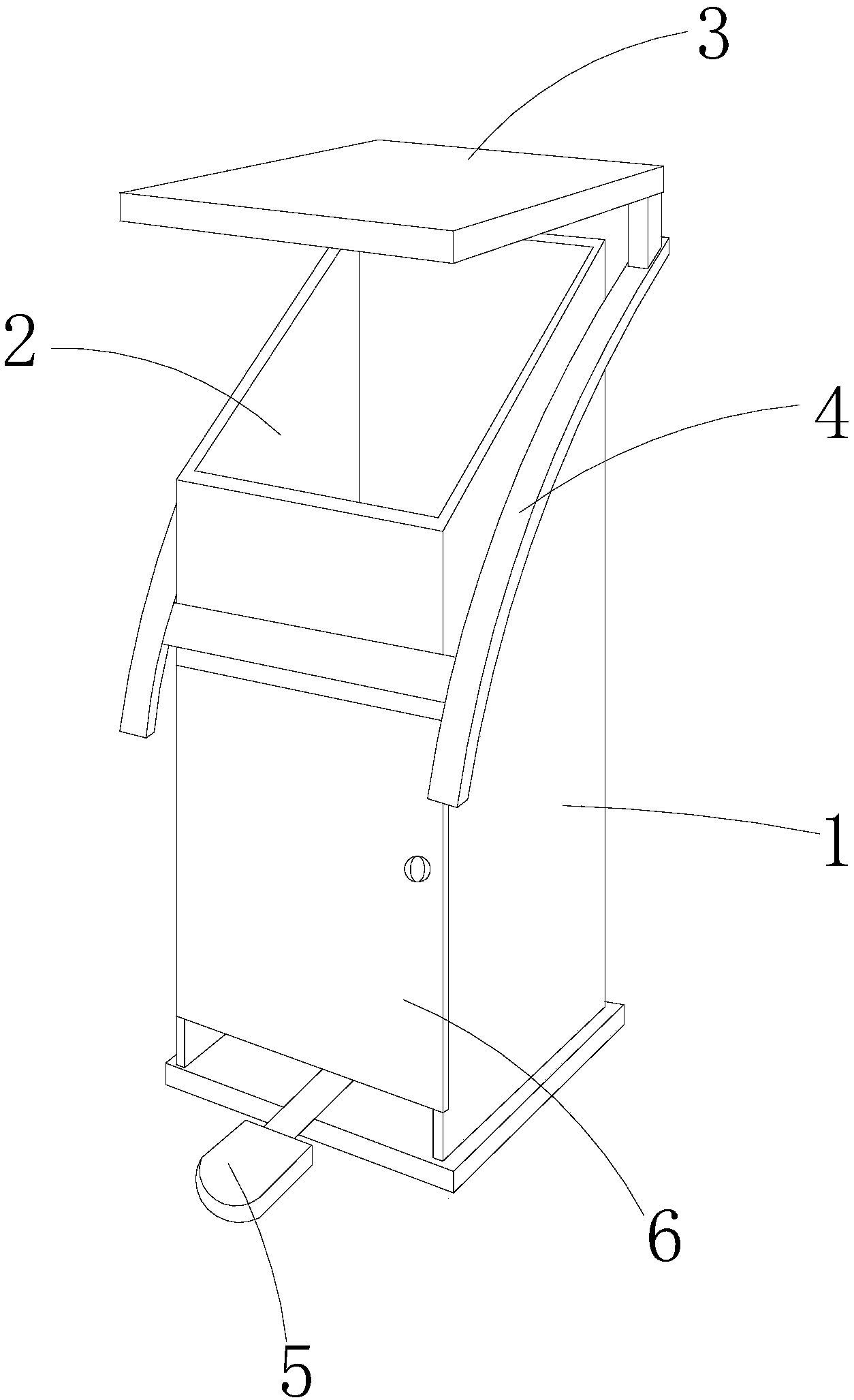

[0018]图1为本发明一种踏板式捻揉的办公用双层结构废纸回收桶的结构示意图。
[0019]图2为本发明一种踏板式捻揉装置的结构平面图。
[0020]图3为本发明一种内层捻揉辅助桶的俯视结构图。
[0021]图4为本发明一种踏板式捻揉装置的工作状态图。
[0022]图中：外层美化桶-1、废纸进口-2、置物板台-3、支撑架-4、踏板式捻揉装置-5、活动门-6、内层捻揉辅助桶-51、旋转式捻揉机构-52、踏板机构-53、桶体-511、椭圆隔板-512、废纸成团槽-513、送料滑面-514、旋转传动轮-521、中心旋转轴-522、连接杆-523、推块-524。
具体实施方式
[0023]为使本发明实现的技术手段、创作特征、达成目的与功效易于明白了解，下面结合具体实施方式，进一步阐述本发明。
[0024]如图1-图4所示，本发明提供一种踏板式捻揉的办公用双层结构废纸回收桶的技术方案：
[0025]一种踏板式捻揉的办公用双层结构废纸回收桶，其结构包括外层美化桶1、废纸进口2、置物板台3、支撑架4、踏板式捻揉装置5、活动门6，所述外层美化桶1呈中空矩形，所述废纸进口2呈倾斜状设于外层美化桶1上部且呈一体化成型结构，所述置物板台3设于废纸进口2上方且通过支撑架4与外层美化桶1焊接，所述踏板式捻揉装置5设于外层美化桶1内部，所述活动门6设于外层美化桶1前表面下部且通过合页活动连接，所述踏板式捻揉装置5由内层捻揉辅助桶51、旋转式捻揉机构52、踏板机构53组成，所述内层捻揉辅助桶51设于外层美化桶1内部，所述旋转式捻揉机构52呈竖直状设于内层捻揉辅助桶51内部中心，所述踏板机构53设于内层捻揉辅助桶51下方且与旋转式捻揉机构52啮合活动连接。
[0026]所述内层捻揉辅助桶51由桶体511、椭圆隔板512、废纸成团槽513、送料滑面514组成，所述桶体511设于外层美化桶1内部，所述椭圆隔板512设有两个且呈对角状设于桶体511内部，所述椭圆隔板512与由桶体511之间形成凹槽即为废纸成团槽513，所述送料滑面514呈光滑弧形且设有两个，所述送料滑面514与椭圆隔板512呈交错状而设，所述送料滑面514与桶体511呈一体化成型结构。
[0027]所述桶体511呈矩形结构，其外边长与外层美化桶1的内边长相同，实现卡位功能，可防止桶体511跟随旋转式捻揉机构旋转，降低旋转的有效性，所述桶体511的桶口为展开式，实现防止废纸丢入桶体内时，卡在桶口处。
[0028]所述送料滑面514一端与椭圆隔板512呈同一弧形滑面，所述送料滑面514的另一端与废纸成团槽513的内壁呈同一滑面，实现辅助旋转式捻揉机构将废纸有效推入废纸成团槽进行捻揉成团。
[0029]所述旋转式捻揉机构52由旋转传动轮521、中心旋转轴522、连接杆523、推块524组成，所述旋转传动轮521设于桶体511下方且与踏板机构53啮合活动连接，所述中心旋转轴522呈竖直状设于桶体511内部中心，所述连接杆523并列设于中心旋转轴522侧表面且其一端通过电焊呈垂直状相连接，所述连接杆523的另一端与推块524通过电焊呈垂直状相连接。
[0030]所述中心旋转轴522工作时呈顺时针方向旋转，其下端与旋转传动轮521的上表面中心通过电焊呈垂直状相连接，所述中心旋转轴522的上端呈尖端，实现防止废纸丢入桶体内时，卡在中心旋转轴上方。
[0031]所述推块524的外端面为弧形且朝顺时针方向倾斜，所述推块524的外端面与椭圆隔板512啮合，实现将废纸尽数推入废纸成团槽内。
[0032]所述踏板机构53与内层捻揉辅助桶51、旋转式捻揉机构52为分体式，所述踏板机构53固定于外层美化桶1内部下方，所述内层捻揉辅助桶51、旋转式捻揉机构52为活动式，实现内层捻揉辅助桶可自由拆卸，便于废纸最终清理工作的进行。
[0033]综上所述，通过设有旋转式捻揉机构，可利用旋转力对展开状的办公废纸进行捻揉成团，减小废纸与废纸之间的缝隙，实现回收桶可容纳更多废纸；
[0034]通过设有内层捻揉辅助桶，在旋转式捻揉机构的旋转力作用下，可将办公废纸集中于废纸成团槽内，实现将废纸捻揉成大纸团，可防止在废纸最终清理时，单张废纸随风飘散、吹跑等现象发生，便于最终集中清理的进行。
[0035]其具体实现原理如下：将办公废纸经废纸进口2丢入外层美化桶1内，因桶体511的桶口为展开状，及中心旋转轴522为尖端，随后废纸会自动掉入内层捻揉辅助桶51内，此时脚踩在踏板机构53的踏板上，呈上下有规律的踩踏板，踏板即可带动旋转传动轮521呈顺时针旋转，旋转传动轮521再带动与其焊接的中心旋转轴522呈顺时针旋转，中心旋转轴522再通过连接杆523带动推块524呈顺时针旋转，推块524将办公废纸沿着送料滑面514推入废纸成团槽513，如此循环，将废纸尽数推入废纸成团槽513，慢慢地将废纸受挤压，在废纸成团槽513内被捻揉成一团；当脚踩不动时，以为桶已满，此时打开活动门6，将内层捻揉辅助桶51去除，再将成团的废纸清理出来即可。
[0036]本发明解决的问题是现有技术的废纸回收桶因废纸回收时，其之间存在较大的缝隙，导致回收桶只能回收容纳较少的废纸，同时在对废纸最终清理过程中，因单张废纸易随风飘散、吹跑，不便于清理工作进行，本发明通过上述部件的互相组合，通过设有的旋转式捻揉机构，可利用旋转力对展开状的办公废纸进行捻揉成团，减小废纸与废纸之间的缝隙，实现回收桶可容纳更多废纸；通过设有的内层捻揉辅助桶，在旋转式捻揉机构的旋转力作用下，可将办公废纸集中于废纸成团槽内，实现将废纸捻揉成大纸团，可防止在废纸最终清理时，单张废纸随风飘散、吹跑等现象发生，便于最终集中清理的进行。
