本发明提供一种户外旋转蹲跳式娱乐攀登架装置，包括脚环套，轴承座，轴承盖，转轮，转轴，转轴限位挡板和轴承，所述轴承座的顶端还螺纹紧固有一处轴承盖，此轴承盖将轴承限位压置于轴承座的内部；所述转轴穿过轴承盖并插置于轴承的内部，且轴承被卡置限位于转轴的轴肩和转轴限位挡板之间；当所述转轴和轴承处于插接装配完成的状态时，转轴限位挡板被拉紧顶置于轴承内环的底部端面上，且此时的转轴限位挡板恰好插置于轴承座底板中心处贯穿开设有的转动孔的内部；所述观光笼的圆周支撑护栏上开设有一处方形进出口。本发明脚环套的设置，在人体跟随观光笼旋转时脚环套能够限位固定双脚，进而使身体在转动过程中能够站立支撑的更加稳定。
权利要求
1.一种户外旋转蹲跳式娱乐攀登架装置，其特征在于：该户外旋转蹲跳式娱乐攀登架装置包括攀登架单体，踏板，沙池，滑梯，滑梯支撑杆，登梯，漏接栏，漏接栏支撑板，支撑弹簧，观光笼，连接支撑板，登梯支撑杆，吊板，缓冲弹簧，吊杆，脚环套，轴承座，轴承盖，转轮，转轴，转轴限位挡板和轴承，所述攀登架单体由滑梯、登梯、漏接栏和观光笼共同组合形成，且攀登架单体呈环形阵列共设置有四处；所述登梯整体呈弧形折弯设置，且其末端插置支撑固定于沙池的内部，其首端通过两处直角折弯连接杆与前端的两处登梯支撑杆焊接固定在一起；所述登梯左右两处折弯弧形支撑杆的弧形折弯过度处还垂直向下焊接支撑有两处登梯支撑杆，进而登梯通过此两处登梯支撑杆和前端的两处登梯支撑杆支撑顶置于地面之上；所述登梯的左右两处折弯弧形支撑杆上等距间隔支撑焊接有多处拱形栏杆；四处所述登梯支撑杆上均焊接套置有一处圆形限位档环，且四处登梯支撑杆上还均套置有一处支撑弹簧，此四处支撑弹簧就支撑顶置于上述四处圆形限位档环的顶端；所述漏接栏支撑板左右对称设置有两处，且两处漏接栏支撑板的顶端支撑焊有一处漏接栏；所述漏接栏的左侧护栏的中间处开设有一处方形出口，且此方形出口正对于滑梯的顶端滑口；所述滑梯的底部间隔支撑有四处滑梯支撑杆，且滑梯就通过此四处滑梯支撑杆支撑顶置于地面之上；前端两处所述登梯支撑杆垂直向上支撑延伸，其高度高于后端两处登梯支撑杆的高度，且前端两处登梯支撑杆的顶端连接固定有一处连接支撑板，此连接支撑板上又贯穿开设有两处滑动通孔；所述吊杆对称设置有两处，此两处吊杆的顶端均焊接固定有一处圆形档板，且两处吊杆末端焊接吊置连接有一处吊板；所述吊板的底部中间处焊接吊置有一处转轴，且此转轴的底部又固定设置有一处转轴限位挡板；所述观光笼整体呈圆柱形设置，且观光笼的顶端端面的中心处焊接设置有一处轴承座，此轴承座底板的中心处又贯穿开设有一处比转轴限位挡板直径稍大一圈的转动孔，且轴承就内嵌安装置于轴承座的内部；所述轴承座的顶端还螺纹紧固有一处轴承盖，此轴承盖将轴承限位压置于轴承座的内部；所述转轴穿过轴承盖并插置于轴承的内部，且轴承被卡置限位于转轴的轴肩和转轴限位挡板之间；当所述转轴和轴承处于插接装配完成的状态时，转轴限位挡板被拉紧顶置于轴承内环的底部端面上，且此时的转轴限位挡板恰好插置于轴承座底板中心处贯穿开设有的转动孔的内部；所述观光笼的圆周支撑护栏上开设有一处方形进出口。
2.如权利要求1所述户外旋转蹲跳式娱乐攀登架装置，其特征在于：所述转轴限位挡板的底部吊置支撑有一处转轮，且此转轮位于观光笼内部空间的顶端位置。
3.如权利要求1或2所述户外旋转蹲跳式娱乐攀登架装置，其特征在于：所述观光笼的底板上还对称支撑有四处脚环套，且每处脚环套均与高度大小依次递减的三处半圆形脚环横向等距排列形成。
4.如权利要求1所述户外旋转蹲跳式娱乐攀登架装置，其特征在于：两处所述吊杆对应插置于连接支撑板上对称贯穿开设有的两处滑动通孔的内部，且两处吊杆上还均套置有一处缓冲弹簧，此两处缓冲弹簧就被压缩支撑于两处连接支撑板顶端的两处圆形档板和连接支撑板之间。
5.如权利要求1所述户外旋转蹲跳式娱乐攀登架装置，其特征在于：两处所述漏接栏支撑板的左右两端位置均贯穿开设有一处滑动通孔，两处漏接栏支撑板就通过此四处滑动通孔滑动套置于四处登梯支撑杆上并顶置支撑于四处支撑弹簧的顶端。
6.如权利要求1或5所述户外旋转蹲跳式娱乐攀登架装置，其特征在于：在两处所述漏接栏支撑板的横置支撑下漏接栏置于登梯弧形者折弯部分的正下方，且漏接栏的底板和其四周的支撑栏杆上均设置有一层包皮海绵。
7.如权利要求1所述户外旋转蹲跳式娱乐攀登架装置，其特征在于：所述滑梯整体呈倾斜弯曲状设置，且其末端向下倾斜延伸插置于沙池的内部。
8.如权利要求1所述户外旋转蹲跳式娱乐攀登架装置，其特征在于：所述登梯左右两处折弯弧形支撑杆的首端连接撑有一处踏板，此踏板的左右两侧均支撑焊接有一段扶栏，且此踏板正对于观光笼进出口的正前方。
说明书
一种户外旋转蹲跳式娱乐攀登架装置
技术领域
[0001]本发明属于攀登娱乐设备技术领域，尤其涉及一种户外娱乐的攀登架装置。
背景技术
[0002]随着生活水平的提高使得越来越多的人开始关注自己和家人的健康状况，随着全民健身运动的开展，有许多人利用周末假期进行体户外娱乐玩耍，各种各样的娱乐器械器材的出现，其中攀登架装置应用尤为广泛。
[0003]经过检索例如专利号为CN202169041U的专利公开了一种攀登转盘架，属于运动训练器材领域。包括扶手架、支架、转盘、转轴、握手、爬梯、横杆、底座，支架(2)固定在底座(8)上，转盘(3)经过转轴(4)连接安装在支架(2)的一侧，支架(2)的前端焊接爬梯(6)，后端上方焊接握手(5)，下方焊接横杆(7)，支架(2)顶部焊接扶手架(1)。使用时，人站在练习架的一侧双手握住转盘用力将转盘转动起来，或在爬梯的一侧，四肢用力向上攀登。本发明结构简单，体积小、不受场地和时间限制搬运方便，容易操作，适用范围广泛，是学校及家庭必备的健身器械。
[0004]再例如专利号为CN104436523B的专利公开了一种多边扩展健身架及相应的综合健身组合架，多边扩展健身架包括：多根第一层横梁，两端分别位于以多边扩展健身架的中心为圆心的第一层圆周上，形成端点位于第一层圆周上的一个等边多边形的一个边；至少一层外层横梁，两端分别位于第一层圆周之外的外层圆周上，对应于第一层横梁间隔开的空缺位置；多根层间过渡梁，将各层之间的横梁串接起来；多根立柱，一端固定在底座或地面上，另一端与第一层横梁、外层横梁、层间过渡梁之间的连接点相连；多种健身机构或器械，设置在第一层横梁、外层横梁、层间过渡梁或立柱之间。本发明进行更细致的功能分区，可以容纳更多的人锻炼而互不影响，增加了运动的安全性、私密性、趣味性和舒适性。
[0005]上述两处专利的集成功能较少可玩刺激性较差，且安全防护措施优化设计的理不理，造成人员在玩耍过程一造成掉落撞击伤害。
[0006]于是，有鉴于此，针对现有的结构及缺失予以研究改良，提供一种户外旋转蹲跳式娱乐攀登架装置，以期达到更具有更加实用价值性的目的。
发明内容
[0007]为了解决上述技术问题，本发明提供一种户外旋转蹲跳式娱乐攀登架装置，以解决现有攀登架集成功能较少可玩刺激性较差，且安全防护措施优化设计的理不理的问题。
[0008]本发明户外旋转蹲跳式娱乐攀登架装置的目的与功效，由以下具体技术手段所达成：
[0009]一种户外旋转蹲跳式娱乐攀登架装置，包括攀登架单体，踏板，沙池，滑梯，滑梯支撑杆，登梯，漏接栏，漏接栏支撑板，支撑弹簧，观光笼，连接支撑板，登梯支撑杆，吊板，缓冲弹簧，吊杆，脚环套，轴承座，轴承盖，转轮，转轴，转轴限位挡板和轴承，所述攀登架单体由滑梯、登梯、漏接栏和观光笼共同组合形成，且攀登架单体呈环形阵列共设置有四处；所述登梯整体呈弧形折弯设置，且其末端插置支撑固定于沙池的内部，其首端通过两处直角折弯连接杆与前端的两处登梯支撑杆焊接固定在一起；所述登梯左右两处折弯弧形支撑杆的弧形折弯过度处还垂直向下焊接支撑有两处登梯支撑杆，进而登梯通过此两处登梯支撑杆和前端的两处登梯支撑杆支撑顶置于地面之上；所述登梯的左右两处折弯弧形支撑杆上等距间隔支撑焊接有多处拱形栏杆；四处所述登梯支撑杆上均焊接套置有一处圆形限位档环，且四处登梯支撑杆上还均套置有一处支撑弹簧，此四处支撑弹簧就支撑顶置于上述四处圆形限位档环的顶端；所述漏接栏支撑板左右对称设置有两处，且两处漏接栏支撑板的顶端支撑焊有一处漏接栏；所述漏接栏的左侧护栏的中间处开设有一处方形出口，且此方形出口正对于滑梯的顶端滑口；所述滑梯的底部间隔支撑有四处滑梯支撑杆，且滑梯就通过此四处滑梯支撑杆支撑顶置于地面之上；前端两处所述登梯支撑杆垂直向上支撑延伸，其高度高于后端两处登梯支撑杆的高度，且前端两处登梯支撑杆的顶端连接固定有一处连接支撑板，此连接支撑板上又贯穿开设有两处滑动通孔；所述吊杆对称设置有两处，此两处吊杆的顶端均焊接固定有一处圆形档板，且两处吊杆末端焊接吊置连接有一处吊板；所述吊板的底部中间处焊接吊置有一处转轴，且此转轴的底部又固定设置有一处转轴限位挡板；所述观光笼整体呈圆柱形设置，且观光笼的顶端端面的中心处焊接设置有一处轴承座，此轴承座底板的中心处又贯穿开设有一处比转轴限位挡板直径稍大一圈的转动孔，且轴承就内嵌安装置于轴承座的内部；所述轴承座的顶端还螺纹紧固有一处轴承盖，此轴承盖将轴承限位压置于轴承座的内部；所述转轴穿过轴承盖并插置于轴承的内部，且轴承被卡置限位于转轴的轴肩和转轴限位挡板之间；当所述转轴和轴承处于插接装配完成的状态时，转轴限位挡板被拉紧顶置于轴承内环的底部端面上，且此时的转轴限位挡板恰好插置于轴承座底板中心处贯穿开设有的转动孔的内部；所述观光笼的圆周支撑护栏上开设有一处方形进出口。
[0010]进一步的，所述转轴限位挡板的底部吊置支撑有一处转轮，且此转轮位于观光笼内部空间的顶端位置。
[0011]进一步的，所述观光笼的底板上还对称支撑有四处脚环套，且每处脚环套均与高度大小依次递减的三处半圆形脚环横向等距排列形成。
[0012]进一步的，两处所述吊杆对应插置于连接支撑板上对称贯穿开设有的两处滑动通孔的内部，且两处吊杆上还均套置有一处缓冲弹簧，此两处缓冲弹簧就被压缩支撑于两处连接支撑板顶端的两处圆形档板和连接支撑板之间。
[0013]进一步的，两处所述漏接栏支撑板的左右两端位置均贯穿开设有一处滑动通孔，两处漏接栏支撑板就通过此四处滑动通孔滑动套置于四处登梯支撑杆上并顶置支撑于四处支撑弹簧的顶端。
[0014]进一步的，在两处所述漏接栏支撑板的横置支撑下漏接栏置于登梯弧形者折弯部分的正下方，且漏接栏的底板和其四周的支撑栏杆上均设置有一层包皮海绵。
[0015]进一步的，所述滑梯整体呈倾斜弯曲状设置，且其末端向下倾斜延伸插置于沙池的内部。
[0016]进一步的，所述登梯左右两处折弯弧形支撑杆的首端连接撑有一处踏板，此踏板的左右两侧均支撑焊接有一段扶栏，且此踏板正对于观光笼进出口的正前方。
[0017]与现有技术相比，本发明具有如下有益效果：
[0018]转轮的设置，通过与转轴限位挡板的焊接固定使转轮与吊板和两处吊杆组成的吊架焊接固定在一起，进而转轮得到定位固定，将双手握持于转轮上转动用力，由于转轮为稳定固定的状态，反向的作用力能够作用于观光笼使观光笼通过轴承绕转轴发生旋转，进而位于观光笼内部的人员也会随之旋转，观光笼悬空转动能够增强其可玩性和刺激性满足人们解压放松的需求。
[0019]脚环套的设置，在人体跟随观光笼旋转时脚环套能够限位固定双脚，进而使身体在转动过程中能够站立支撑的更加稳定。
[0020]连接支撑板的设置，娱乐人员于观光笼的内部上下蹲跳时，在上下方向上的惯性冲击力的作用下，两处吊杆能够于连接支撑板上对称贯穿开设有的两处滑动通孔的内部向下滑动，此时两处缓冲弹簧被下滑压缩并产生反弹力，使观光笼向上反弹，进而观光笼可以于上述两处滑动通孔的内部进行连续的上下弹性滑动，观光笼内部的娱乐人员也可以享受由弹性缓冲滑动而带来的跳跃刺激感。
[0021]四处支撑弹簧的设置，当攀登人员不慎掉落于漏接栏的内部时，两处漏接栏支撑板会在被掉落撞击带来的惯性冲击力的作用下压缩四处支撑弹簧沿四处登梯支撑杆向下滑动，此时四处支撑弹簧能够反弹缓冲撞击产生的冲击力减小对人体的撞击伤害。
[0022]漏接栏的设置，漏接栏能够盛接不慎从登梯上掉落下的人员，起到对登梯安全防护的作用，提高了登梯的攀爬安全性。
[0023]滑梯的设置，通过滑梯不慎掉落于漏接栏内部的人员可以直接下滑置于沙池的内部，进而为再一次的攀登作业提供了便利。
[0024]踏板的设置，从登梯拱形护栏爬出的人员可以直接站立于踏板上并在踏板的稳定支撑下直接跨入至观光笼的内部，进而踏板为人员进出观光笼提供了便利。
附图说明

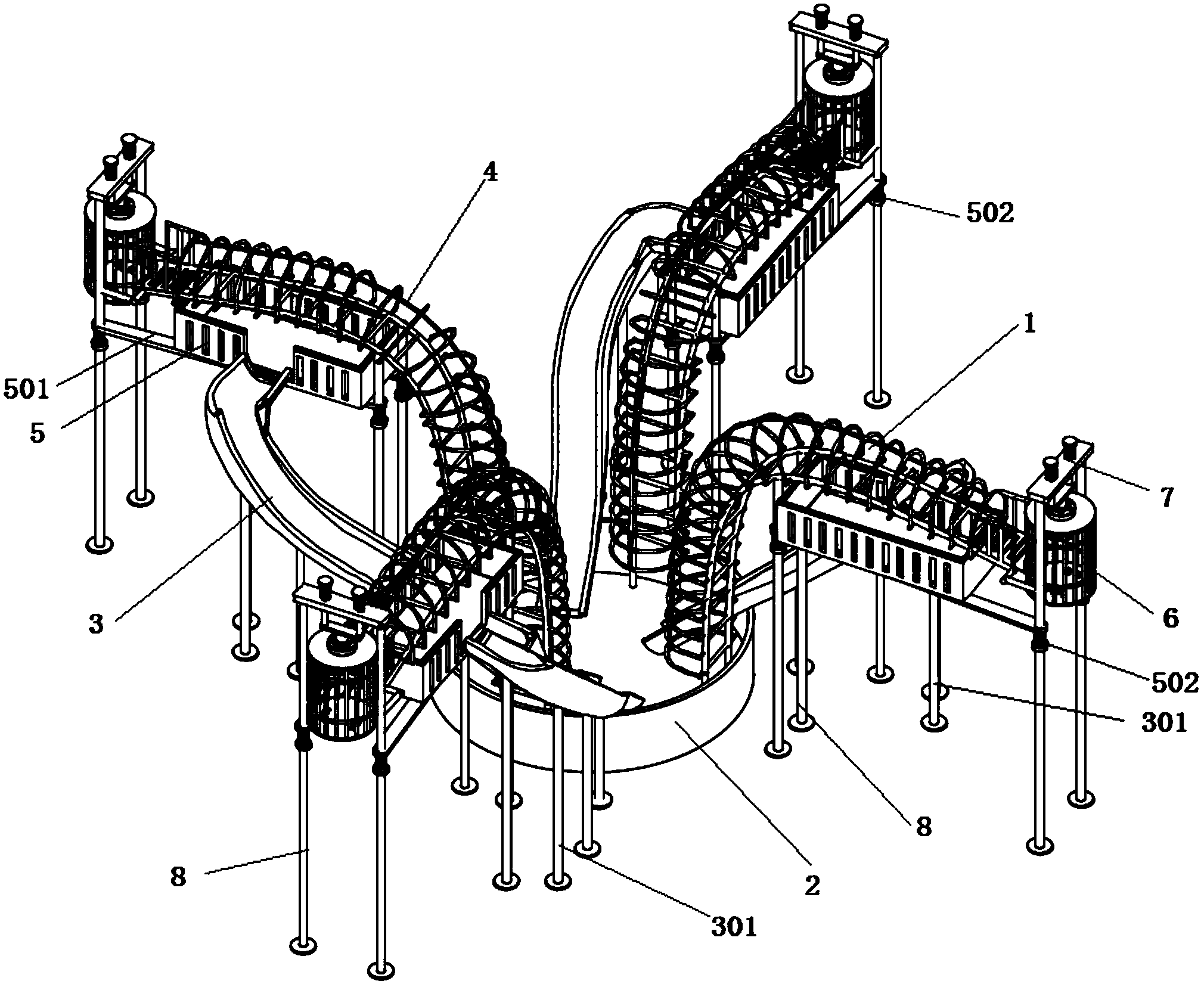

[0025]图1是本发明结构示意图；
[0026]图2是本发明俯视结构示意图；
[0027]图3是本发明攀登架单体结构示意图；
[0028]图4是本发明攀登架单体三维结构示意图；
[0029]图5是本发明图4局部放大结构示意图；
[0030]图6是本发明观光笼结构示意图；
[0031]图7是本发明观光笼三维结构示意图；
[0032]图8是本发明观光笼刨切结构示意图；
[0033]图9是本发明轴承转动关系结构示意图。
[0034]图中：1-攀登架单体，101-踏板，2-沙池，3-滑梯，301-滑梯支撑杆，4-登梯，5-漏接栏，501-漏接栏支撑板，502-支撑弹簧，6-观光笼，7-连接支撑板，8-登梯支撑杆，9-吊板，901-缓冲弹簧，902-吊杆，10-脚环套，11-轴承座，111-轴承盖，12-转轮，13-转轴，131-转轴限位挡板，14-轴承。
具体实施方式
[0035]以下结合附图对本发明做进一步描述：
[0036]实施例：
[0037]如附图1至附图9所示：
[0038]本发明提供一种户外旋转蹲跳式娱乐攀登架装置，包括攀登架单体1，踏板101，沙池2，滑梯3，滑梯支撑杆301，登梯4，漏接栏5，漏接栏支撑板501，支撑弹簧502，观光笼6，连接支撑板7，登梯支撑杆8，吊板9，缓冲弹簧901，吊杆902，脚环套10，轴承座11，轴承盖111，转轮12，转轴13，转轴限位挡板131和轴承14，所述攀登架单体1由滑梯3、登梯4、漏接栏5和观光笼6共同组合形成，且攀登架单体1呈环形阵列共设置有四处；所述登梯4整体呈弧形折弯设置，且其末端插置支撑固定于沙池2的内部，其首端通过两处直角折弯连接杆与前端的两处登梯支撑杆8焊接固定在一起；所述登梯4左右两处折弯弧形支撑杆的弧形折弯过度处还垂直向下焊接支撑有两处登梯支撑杆8，进而登梯4通过此两处登梯支撑杆8和前端的两处登梯支撑杆8支撑顶置于地面之上；所述登梯4的左右两处折弯弧形支撑杆上等距间隔支撑焊接有多处拱形栏杆；四处所述登梯支撑杆8上均焊接套置有一处圆形限位档环，且四处登梯支撑杆8上还均套置有一处支撑弹簧502，此四处支撑弹簧502就支撑顶置于上述四处圆形限位档环的顶端；所述漏接栏支撑板501左右对称设置有两处，且两处漏接栏支撑板501的顶端支撑焊有一处漏接栏5；所述漏接栏5的左侧护栏的中间处开设有一处方形出口，且此方形出口正对于滑梯3的顶端滑口；所述滑梯3的底部间隔支撑有四处滑梯支撑杆301，且滑梯3就通过此四处滑梯支撑杆301支撑顶置于地面之上；前端两处所述登梯支撑杆8垂直向上支撑延伸，其高度高于后端两处登梯支撑杆8的高度，且前端两处登梯支撑杆8的顶端连接固定有一处连接支撑板7，此连接支撑板7上又贯穿开设有两处滑动通孔；所述吊杆902对称设置有两处，此两处吊杆902的顶端均焊接固定有一处圆形档板，且两处吊杆902末端焊接吊置连接有一处吊板9；所述吊板9的底部中间处焊接吊置有一处转轴13，且此转轴13的底部又固定设置有一处转轴限位挡板131；所述观光笼6整体呈圆柱形设置，且观光笼6的顶端端面的中心处焊接设置有一处轴承座11，此轴承座11底板的中心处又贯穿开设有一处比转轴限位挡板131直径稍大一圈的转动孔，且轴承14就内嵌安装置于轴承座11的内部；所述轴承座11的顶端还螺纹紧固有一处轴承盖111，此轴承盖111将轴承14限位压置于轴承座11的内部；所述转轴13穿过轴承盖111并插置于轴承14的内部，且轴承14被卡置限位于转轴13的轴肩和转轴限位挡板131之间；当所述转轴13和轴承14处于插接装配完成的状态时，转轴限位挡板131被拉紧顶置于轴承14内环的底部端面上，且此时的转轴限位挡板131恰好插置于轴承座11底板中心处贯穿开设有的转动孔的内部；所述观光笼6的圆周支撑护栏上开设有一处方形进出口。
[0039]其中，所述转轴限位挡板131的底部吊置支撑有一处转轮12，且此转轮12位于观光笼6内部空间的顶端位置，通过与转轴限位挡板131的焊接固定使转轮12与吊板9和两处吊杆902组成的吊架焊接固定在一起，进而转轮12得到定位固定，将双手握持于转轮12上转动用力，由于转轮12为稳定固定的状态，反向的作用力能够作用于观光笼6使观光笼6通过轴承14绕转轴13发生旋转，进而位于观光笼6内部的人员也会随之旋转，观光笼6悬空转动能够增强其可玩性和刺激性满足人们解压放松的需求。
[0040]其中，所述观光笼6的底板上还对称支撑有四处脚环套10，且每处脚环套10均与高度大小依次递减的三处半圆形脚环横向等距排列形成，在人体跟随观光笼6旋转时脚环套10能够限位固定双脚，进而使身体在转动过程中能够站立支撑的更加稳定。
[0041]其中，两处所述吊杆902对应插置于连接支撑板7上对称贯穿开设有的两处滑动通孔的内部，且两处吊杆902上还均套置有一处缓冲弹簧901，此两处缓冲弹簧901就被压缩支撑于两处连接支撑板7顶端的两处圆形档板和连接支撑板7之间，娱乐人员于观光笼6的内部上下蹲跳时，在上下方向上的惯性冲击力的作用下，两处吊杆902能够于连接支撑板7上对称贯穿开设有的两处滑动通孔的内部向下滑动，此时两处缓冲弹簧901被下滑压缩并产生反弹力，使观光笼6向上反弹，进而观光笼6可以于上述两处滑动通孔的内部进行连续的上下弹性滑动，观光笼6内部的娱乐人员也可以享受由弹性缓冲滑动而带来的跳跃刺激感。
[0042]其中，两处所述漏接栏支撑板501的左右两端位置均贯穿开设有一处滑动通孔，两处漏接栏支撑板501就通过此四处滑动通孔滑动套置于四处登梯支撑杆8上并顶置支撑于四处支撑弹簧502的顶端，当攀登人员不慎掉落于漏接栏5的内部时，两处漏接栏支撑板501会在被掉落撞击带来的惯性冲击力的作用下压缩四处支撑弹簧502沿四处登梯支撑杆8向下滑动，此时四处支撑弹簧502能够反弹缓冲撞击产生的冲击力减小对人体的撞击伤害。
[0043]其中，在两处所述漏接栏支撑板501的横置支撑下漏接栏5置于登梯4弧形者折弯部分的正下方，且漏接栏5的底板和其四周的支撑栏杆上均设置有一层包皮海绵，漏接栏5能够盛接不慎从登梯4上掉落下的人员，起到对登梯4安全防护的作用，提高了登梯4的攀爬安全性。
[0044]其中，所述滑梯3整体呈倾斜弯曲状设置，且其末端向下倾斜延伸插置于沙池2的内部，通过滑梯3不慎掉落于漏接栏5内部的人员可以直接下滑置于沙池2的内部，进而为再一次的攀登作业提供了便利。
[0045]其中，所述登梯4左右两处折弯弧形支撑杆的首端连接撑有一处踏板101，此踏板101的左右两侧均支撑焊接有一段扶栏，且此踏板101正对于观光笼6进出口的正前方，从登梯4拱形护栏爬出的人员可以直接站立于踏板101上并在踏板101的稳定支撑下直接跨入至观光笼6的内部，进而踏板101为人员进出观光笼6提供了便利。
[0046]本实施例的具体使用方式与作用：
[0047]在使用玩耍本发明时，首先进入沙池2的内部，并选择一处登梯4进行攀爬，待攀爬至登梯4的首端时将身体直立并调整一下支撑站立的姿态，接着跨入观光笼6的内部进行旋转娱乐玩耍，待玩耍结束后回程的方式有两种：一种是原路返回通过登梯4返回至地面。另一种是直接通过双手支撑下落于漏接栏5的内部并通过滑梯3直接下滑至沙池2的内部进而回到地面。
[0048]利用本发明所述技术方案，或本领域的技术人员在本发明技术方案的启发下，设计出类似的技术方案，而达到上述技术效果的，均是落入本发明的保护范围。
