摘要

本发明涉及海洋运输技术领域，且公开了一种利用潮汐能的码头匀速卸运装置，包括活动架和固定架，所述固定架位于活动架的上方，所述活动架的左侧铰接有固定杆，所述固定杆的左侧安装有浮漂，所述固定杆的正面和背面均铰接有活动杆，两根所述活动杆的顶部均铰接有传动杆。该利用潮汐能的码头匀速卸运装置，通过在下料管的外侧安装分流架，使用时，输入轴带动转杆转动，通过传动杆拉动弧形板左右摆动，利用杠杆原理，弧形板通过滑块和滑槽的配合，控制分流架在下料管内上下转动，如图4‑5，使货物一个一个均匀的放出，这样方便了货物装卸，同时也可防止货物运输时间距太小，不便抓取，或撞伤工人人员手掌。

权利要求

1.一种利用潮汐能的码头匀速卸运装置，包括活动架(1)和固定架(2)，其特征在于：所述活动架(1)的左侧活动连接有固定杆(3)，所述固定杆(3)的左侧固定连接有浮漂(4)，所述固定杆(3)的正面和背面均活动连接有活动杆(5)，所述活动杆(5)的顶部活动连接有连接杆(6)，所述固定架(2)的左侧活动连接有输入轴(7)，所述输入轴(7)的外侧套接有紧固板(8)、转动环(9)和齿盘(10)，所述齿盘(10)的外侧固定连接有延伸杆(11)，所述延伸杆(11)的外侧活动连接有推块(12)，所述输入轴(7)的背面设置有下料管(13)和安装板(14)，所述安装板(14)的背面固定连接有固定轴(15)，所述固定轴(15)的外侧活动连接有分流架(16)和弧形板(17)，所述输入轴(7)的外侧固定连接有转杆(18)，所述转杆(18)与弧形板(17)的背面固定连接有安装轴(19)，两个所述安装轴(19)之间活动连接有传动杆(20)。

2.根据权利要求1所述的一种利用潮汐能的码头匀速卸运装置，其特征在于：所述活动架(1)与固定架(2)均固定在岸壁上，所述连接杆(6)固定在转动环(9)的外侧，所述齿盘(10)的齿牙采用顺时针方向开设，所述推块(12)卡在齿盘(10)的齿牙内。

3.根据权利要求1所述的一种利用潮汐能的码头匀速卸运装置，其特征在于：所述安装板(14)位于下料管(13)的背面，所述分流架(16)上方分支长度大于下方分支长度，所述分流架(16)的两条分支均延伸到下料管(13)内，所述浮漂(4)漂浮在海面上。

4.根据权利要求1所述的一种利用潮汐能的码头匀速卸运装置，其特征在于：所述下料管(13)的顶部和底部均开设有开口，所述分流架(16)的右侧开设有滑槽，所述弧形板(17)正面的下方固定连接有位于活动槽内的滑块。

说明书

一种利用潮汐能的码头匀速卸运装置

技术领域

[0001]本发明涉及海洋运输技术领域，具体为一种利用潮汐能的码头匀速卸运装置。

背景技术

[0002]我国是陆地大国，同时也是海洋大国，拥有1.8万公里的海岸线，居世界第四位。

[0003]自改革开发后我国的海洋贸易和海洋资源开采业得到快速发展，而这些行业的都需要通过海船来运输货物。

[0004]大型海船装卸货物时可通过起重设备进行搬运，而小型海船因成本问题只能通过人工搬运，而且搬运时海船还会随海浪上下浮动，这样搬运起来麻烦、效率低，且危险性大，因此我们提出了一种利用潮汐能的码头匀速卸运装置来解决问题。

发明内容

[0005]针对上述问题，本发明的目的在于提供一种利用潮汐能的码头匀速卸运装置，具有方便搬卸货物、节约能源的作用。

[0006]本发明为实现技术目的采用如下技术方案：一种利用潮汐能的码头匀速卸运装置，包括活动架和固定架，所述固定架位于活动架的上方，所述活动架的左侧铰接有固定杆，所述固定杆的左侧安装有浮漂，所述固定杆的正面和背面均铰接有活动杆，两根所述活动杆的顶部均铰接有传动杆。

[0007]所述固定架的左侧转动连接有输入轴，所述输入轴的外侧焊接有两块紧固板和两块齿盘，所述输入轴的外侧套接有两转动环，所述齿盘的外侧焊接有延伸杆，所述延伸杆的长度大于齿盘的直径，所述延伸杆的外侧转动有推块。

[0008]所述输入轴的背面设置有下料管和安装板，所述安装板的背面焊接有两根固定轴，两根所述固定轴的外侧转动连接有分流架和弧形板，所述分流架和弧形板通过滑槽和滑块连接，所述输入轴的外侧且位于安装板的背面，焊接有转杆，所述转杆的背面与弧形板背面的上方均焊接有安装轴，两个所述安装轴的外侧之间铰接有传动杆。

[0009]作为优化，所述活动架与固定架均固定在岸壁上，所述连接杆固定在转动环的外侧，所述齿盘的齿牙采用顺时针方向开设，所述推块卡在齿盘的齿牙内。

[0010]作为优化，所述安装板位于下料管的背面，所述分流架上方分支长度大于下方分支长度，所述分流架的两条分支均延伸到下料管内，所述浮漂漂浮在海面上。

[0011]作为优化，所述下料管的顶部和底部均开设有开口，所述分流架的右侧开设有滑槽，所述弧形板正面的下方固定连接有位于活动槽内的滑块。

[0012]作为优化，所述输入轴和紧固板之间安装变速箱，防止在风雨天气里，海浪起伏速度较快，导致物料运输间距过小，不便搬运，所述两块齿盘之间安装有隔板。

[0013]作为优化，所述下料管采用倾斜安装，右侧高，左侧低，使货物自然滑落。

[0014]本发明具备以下有益效果：

[0015]1、该利用潮汐能的码头匀速卸运装置，通过在下料管的外侧安装分流架，使用时，将货物放入下料管内，货物顺下料管向下滑动，同时输入轴带动转杆转动，通过传动杆拉动弧形板左右摆动，利用杠杆原理，弧形板通过滑块和滑槽的配合，控制分流架在下料管内上下转动，如图4-5，使货物一个一个均匀的放出，这样方便了货物装卸，节省了人力，同时也可防止货物运输时间距太小，不便抓取，或撞伤工人人员手掌。

[0016]2、该利用潮汐能的码头匀速卸运装置，通过在输入轴的外侧固定连接齿盘，使用时，浮漂随海浪起伏带动固定杆上下摆动，当固定杆向上活动时，通过两活动杆分别推动两连接杆，通过杠杆原理，前方连接杆带动前方转动环顺时针转动，前方延伸杆也带前方动推块在前方齿盘外侧顺时针滑动，如图2，前方齿盘不受影响，后方连接杆带动后方转动环逆时针转动，后方延伸杆也带动后方推块在后方齿盘外侧顺时针滑动，推动后方齿盘逆时针转动，齿盘带动输入轴转动，固定杆向下移动时反之，为该装置提供动力，这样利用潮汐能作为动力，节约了能源，减少了搬运成本。

附图说明

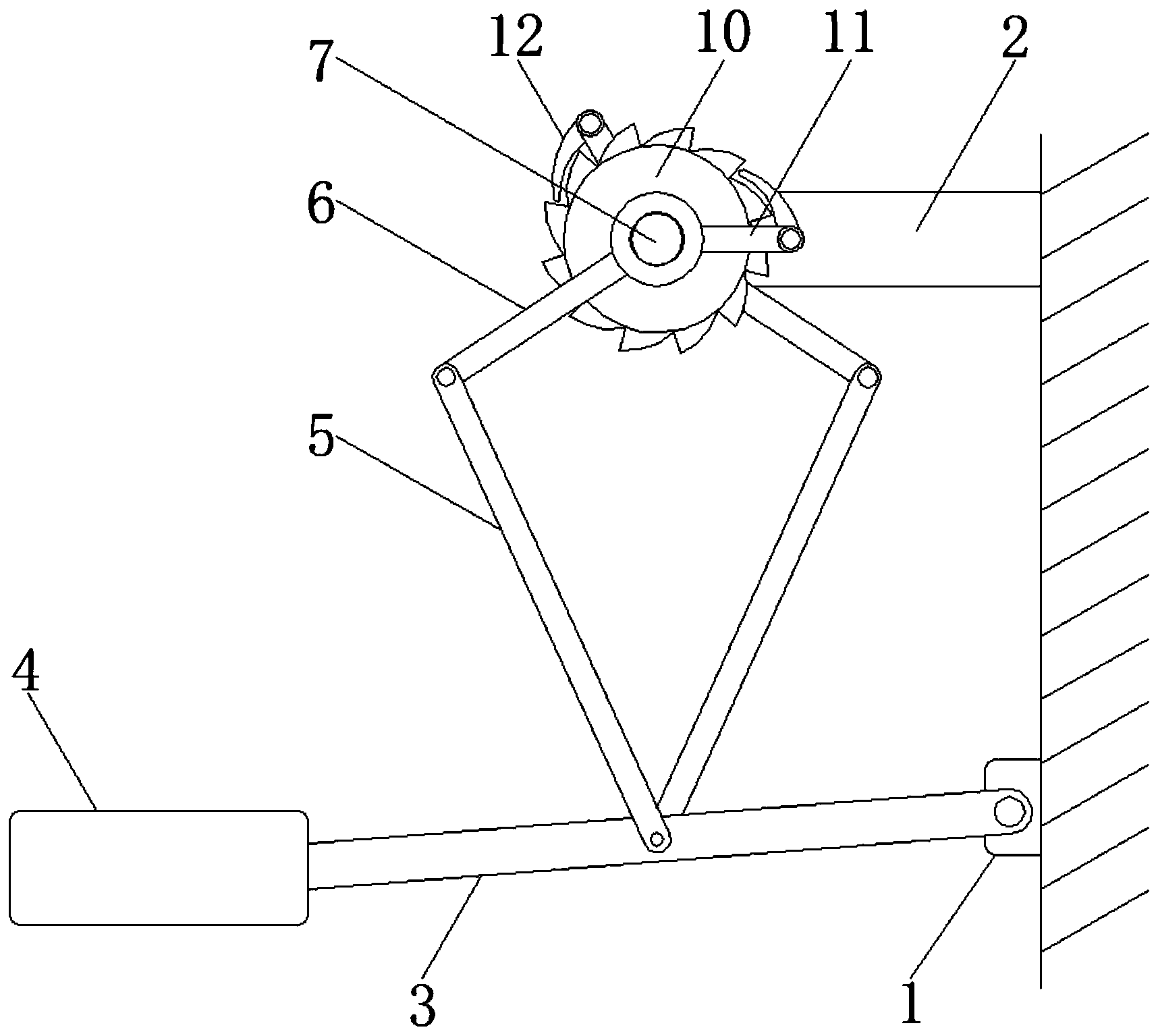

[0017]图1为本发明利用潮汐能的码头匀速卸运装置结构动力装置主视图。

[0018]图2为本发明利用潮汐能的码头匀速卸运装置结构齿盘示意主视图。

[0019]图3为本发明利用潮汐能的码头匀速卸运装置结构齿盘侧视图。

[0020]图4为本发明利用潮汐能的码头匀速卸运装置结构下料管状态一后视图。

[0021]图5为本发明利用潮汐能的码头匀速卸运装置结构下料管状态二后视图。

[0022]图6为本发明利用潮汐能的码头匀速卸运装置结构下料杆俯视图。

[0023]图中：1-活动架，2-固定架，3-固定杆，4-浮漂，5-活动杆，6-连接杆，7-输入轴，8-紧固板，9-转动环，10-齿盘，11-延伸杆，12-推块，13-下料管，14-安装板，15-固定轴，16-分流架，17-弧形板，18-转杆，19-安装轴，20-传动杆。

具体实施方式

[0024]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0025]请参阅图1-5，一种利用潮汐能的码头匀速卸运装置，包括活动架1和固定架2，活动架1与固定架2均固定在岸壁上，固定架2位于活动架1的上方，活动架1的左侧铰接有固定杆3，固定杆3的左侧安装有浮漂4，浮漂4漂浮在海面上，固定杆3的正面和背面均铰接有活动杆5，两根活动杆5的顶部均铰接有连接杆6，连接杆6固定在转动环9的外侧。

[0026]固定架2的左侧转动连接有输入轴7，输入轴7的外侧焊接有两块紧固板8和两块齿盘10，输入轴7和紧固板8之间安装变速箱，防止在风雨天气里，海浪起伏速度较快，导致物料运输间距过小，不便搬运，齿盘10的齿牙采用顺时针方向开设，两块齿盘10之间安装有隔板，输入轴7的外侧套接有两转动环9，齿盘10的外侧焊接有延伸杆11，延伸杆11的长度大于齿盘10的直径，延伸杆11的外侧转动有推块12，推块12卡在齿盘10的齿牙内。

[0027]输入轴7的背面设置有下料管13和安装板14，下料管13的顶部和底部均开设有开口，安装板14位于下料管13的背面，安装板14的背面焊接有两根固定轴15，两根固定轴15的外侧转动连接有分流架16和弧形板17，弧形板17正面的下方固定连接有位于活动槽内的滑块，分流架16上方分支长度大于下方分支长度，分流架16的右侧开设有滑槽，分流架16的两条分支均延伸到下料管13内，分流架16和弧形板17通过滑槽和滑块连接，输入轴7的外侧且位于安装板14的背面，焊接有转杆18，转杆18的背面与弧形板17背面的上方均焊接有安装轴19，两个安装轴19的外侧之间铰接有传动杆20。

[0028]下料管13采用倾斜安装，右侧高，左侧低，使货物自然滑落。

[0029]在使用时，浮漂4随海浪起伏带动固定杆3上下摆动，当固定杆3向上活动时，通过两活动杆5分别推动两连接杆6，通过杠杆原理，前方连接杆6带动前方转动环9顺时针转动，前方延伸杆11也带前方动推块12在前方齿盘10外侧顺时针滑动，如图2，前方齿盘10不受影响，后方连接杆6带动后方转动环9逆时针转动，后方延伸杆11也带动后方推块12在后方齿盘10外侧顺时针滑动，推动后方齿盘10逆时针转动，齿盘10带动输入轴7转动，固定杆3向下移动时反之。

[0030]输入轴7带动转杆18转动，通过传动杆20拉动弧形板17左右摆动，利用杠杆原理，弧形板17通过滑块和滑槽的配合，控制分流架16在下料管13内上下转动，如图4-5，使货物一个一个均匀的放出。
