本发明涉及晾晒架技术领域，且公开了一种棉被高楼阳台晾晒拍打装置，包括放置杆，放置杆安装在阳台外侧，所述放置杆的顶部焊接有两根伸缩杆，所述伸缩杆的顶部焊接有安装轴承，两个所述安装轴承内侧之间安装有转动杆，所述转动杆的正面焊接有两个拍打杆，所述转动杆的外侧焊接有两个调节杆，所述安装轴承的顶部焊接有安装架。该棉被高楼阳台晾晒拍打装置，通过在放置杆的正下方安装拍板，使用时，先通过伸缩杆将转动杆升起，将被子搭放在放置杆上后，再将转动杆放下，通过两块拍板拍打被子，将棉被上的灰尘、螨虫尸体和人体皮屑拍落，使棉被变的更干净，提高睡眠质量，同时，这样不需要人工拍打，提高了安全性。
权利要求
1.一种棉被高楼阳台晾晒拍打装置，包括放置杆(1)，其特征在于：所述放置杆(1)的顶部固定连接有伸缩杆(2)，所述伸缩杆(2)的顶部活动连接有转动杆(3)，所述转动杆(3)的正面固定连接有拍打杆(4)，所述转动杆(3)的外侧固定连接有调节杆(5)，所述转动杆(3)的顶部活动连接有安装架(6)，所述安装架(6)内侧固定连接有活动套(7)，所述活动套(7)的内壁固定连接有滑块(8)，所述活动套(7)的外侧开设有活动口(9)，所述活动套(7)的顶部插接有活动杆(10)，所述活动杆(10)的外侧固定连接有叶片(11)，所述活动杆(10)的底部固定连接有移动杆(12)，所述移动杆(12)的外侧开设有滑槽(13)，所述移动杆(12)的两侧固定连接有活动块(14)，所述活动块(14)与调节杆(5)之间活动连接有连接杆(15)。
2.根据权利要求1所述的一种棉被高楼阳台晾晒拍打装置，其特征在于：所述滑块(8)延伸到滑槽(13)内，所述滑槽(13)为一个封闭的环形，所述活动套(7)的顶部且位于活动杆(10)的外侧安装有固定夹，所述活动块(14)通过转动轴承与移动杆(12)连接。
3.根据权利要求1所述的一种棉被高楼阳台晾晒拍打装置，其特征在于：所述转动杆(3)分为两段，通过轴套连接，所述拍打杆(4)延伸到放置杆(1)的下方，所述伸缩杆(2)与转动杆(3)的之间通过安装轴承连接，所述拍打杆(4)远离转动杆(3)的一端固定连接有拍网。
4.根据权利要求1所述的一种棉被高楼阳台晾晒拍打装置，其特征在于：两个所述调节杆(5)位于轴套的两侧，伸缩活动套(7)位于轴套的正上方，所述滑槽(13)的竖直长度在转动杆(3)周长的四分之一和八分之一之间。
说明书
一种棉被高楼阳台晾晒拍打装置
技术领域
[0001]本发明涉及晾晒架技术领域，具体为一种棉被高楼阳台晾晒拍打装置。
背景技术
[0002]被子是人们每天都能用到的家庭用品，由于被子无法清洗，长时间使用后会附有大量灰尘、螨虫尸体、有害病菌和人体皮屑，如果不经常清理会损害人体健康，所以人们会勤晒被子，通过紫外线杀死有害病菌，并在晒被子时，不断拍打被子，将被子上附着的灰尘、螨虫尸体和人体皮屑拍落。
[0003]为了增大土地利用率，现在的房子越建越高，底层住户可以将被子搬到楼下开阔处晾晒，而高层住户只能在选择在阳台晾晒，这样拍打被子就需要将部分身子探到阳台外侧，操作起来不方便，危险性也大，因此我们提出了一种棉被高楼阳台晾晒拍打装置来解决问题。
发明内容
[0004]针对上述问题，本发明的目的在于提供一种棉被高楼阳台晾晒拍打装置，具有连续拍打棉被的作用。
[0005]本发明为实现技术目的采用如下技术方案：一种棉被高楼阳台晾晒拍打装置，包括放置杆，放置杆安装在阳台外侧，所述放置杆的顶部焊接有两根伸缩杆，所述伸缩杆的顶部焊接有安装轴承，两个所述安装轴承内侧之间安装有转动杆，所述转动杆的正面焊接有两个拍打杆，所述转动杆的外侧焊接有两个调节杆，所述安装轴承的顶部焊接有安装架。
[0006]所述安装架内侧焊接有活动套，所述活动套的内壁焊接有滑块，所述活动套的外侧开设有两个活动口，所述活动套的顶部插接有活动杆，所述活动杆的外侧焊接有叶片，可为装置提供动力，所述活动杆的底部焊接有移动杆，移动杆的直径大于活动杆的直径，所述移动杆的外侧开设有滑槽，所述移动杆的两侧焊接有延伸出活动口的活动块，所述活动块与调节杆之间安装有连接杆。
[0007]作为优化，所述滑块延伸到滑槽内，所述滑槽为一个封闭的环形，可控制移动杆上下移动，所述活动块通过转动轴承与移动杆连接，这样移动杆转动时不影响连接杆。
[0008]作为优化，所述转动杆分为两段，通过轴套连接，所述拍打杆延伸到放置杆的下方，所述拍打杆远离转动杆的一端固定连接有拍网，拍网拍落的灰尘会从网孔内洒落，提高清理质量。
[0009]作为优化，两个所述调节杆位于轴套的两侧，活动套位于轴套的正上方，所述滑槽的竖直长度在转动杆周长的四分之一和八分之一之间。
[0010]作为优化，所述活动套的顶部且位于活动杆的外侧安装有固定夹，这样在收放被子时，通过固定夹将活动杆固定，使装置停止。
[0011]本发明具备以下有益效果：
[0012]1、该棉被高楼阳台晾晒拍打装置，通过在放置杆的正下方安装拍板，使用时，先通过伸缩杆将转动杆升起，将被子搭放在放置杆上后，再将转动杆放下，通过两块拍板拍打被子，将棉被上的灰尘、螨虫尸体和人体皮屑拍落，使棉被变的更干净，提高睡眠质量，同时，这样不需要人工拍打，提高了安全性。
[0013]2、该棉被高楼阳台晾晒拍打装置，通过在活动套顶部安装叶片，当风吹过叶片时，叶片通过活动杆带动移动杆转动，这样滑块在滑槽内滑动，因为滑槽形状为倾斜的密封环，使移动杆转动着上下移动，如图3-4，通过连接杆不断推拉调节杆，使转动杆来回转动，带动拍打杆不断拍击棉被，这样只有有风拍打杆就会拍击棉被，而被棉被排出的灰尘、螨虫尸体和人体皮屑拍落也被风吹走，使棉被清理的更干净。
附图说明

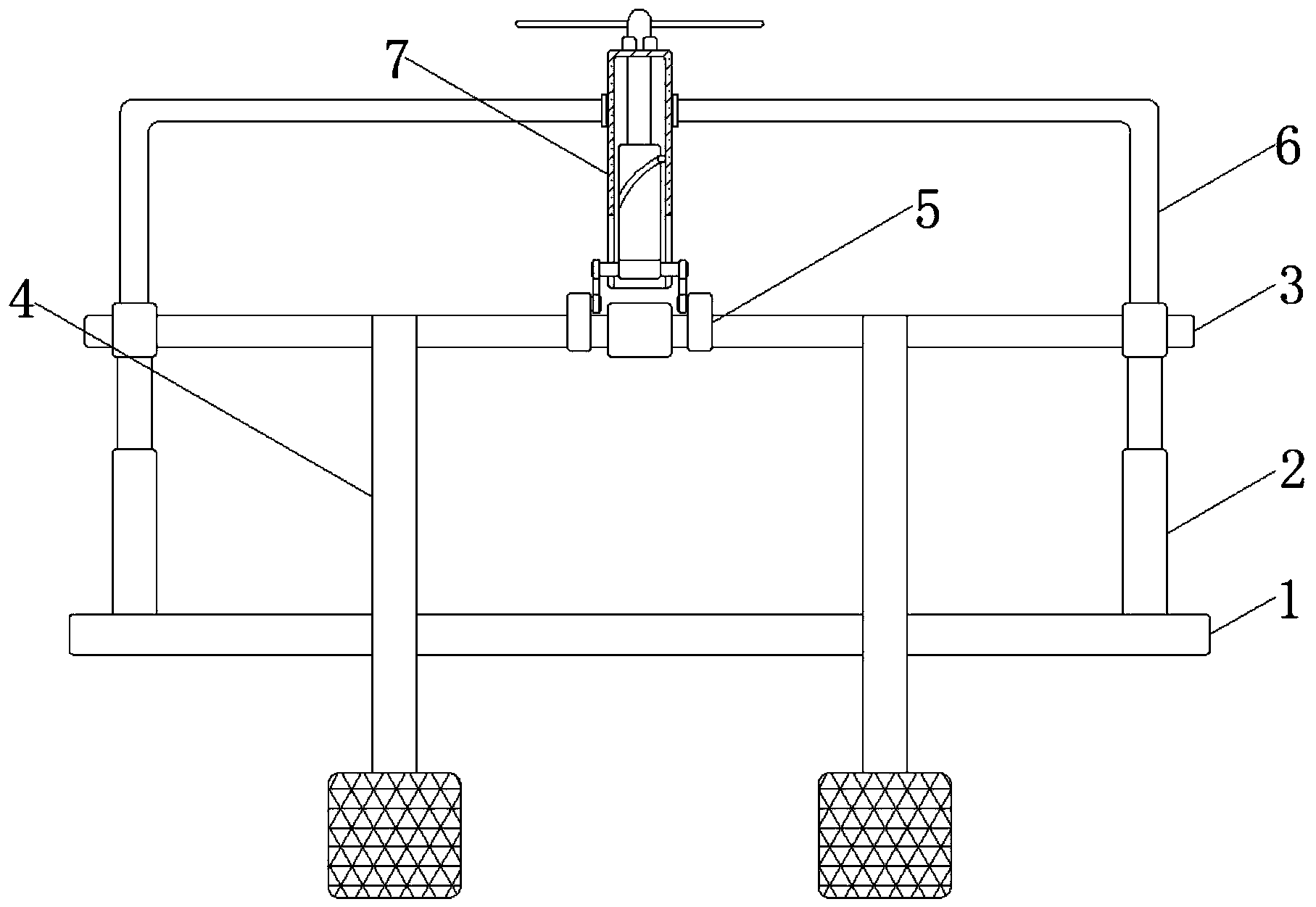

[0014]图1为本发明棉被高楼阳台晾晒拍打装置结构示意图。
[0015]图2为本发明棉被高楼阳台晾晒拍打装置结构活动套主视图
[0016]图3为本发明棉被高楼阳台晾晒拍打装置结构活动套第一状态示意图。
[0017]图4为本发明棉被高楼阳台晾晒拍打装置结构活动套第二状态示意图。
[0018]图中：1-放置杆，2-伸缩杆，3-转动杆，4-拍打杆，5-调节杆，6-安装架，7-活动套，8-滑块，9-活动口，10-活动杆，11-叶片，12-移动杆，13-滑槽，14-活动块，15-连接杆。
具体实施方式
[0019]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0020]请参阅图1-4，一种棉被高楼阳台晾晒拍打装置，包括放置杆1，放置杆1安装在阳台外侧，用于晾晒被子，放置杆1的顶部焊接有两根伸缩杆2，伸缩杆2的型号为XTL100，最大行程五十厘米，伸缩杆2的顶部焊接有安装轴承，两个安装轴承内侧之间安装有转动杆3，转动杆3分为两段，通过轴套连接，转动杆3的正面焊接有两个拍打杆4，拍打杆4延伸到放置杆1的下方，拍打杆4远离转动杆3的一端固定连接有拍网，拍网拍落的灰尘会从网孔内洒落，提高清理质量，转动杆3的外侧焊接有两个调节杆5，两个调节杆5位于轴套的两侧，安装轴承的顶部焊接有安装架6。
[0021]安装架6内侧焊接有活动套7，活动套7位于轴套的正上方，活动套7的顶部且位于活动杆10的外侧安装有固定夹，这样在收放被子时，通过固定夹将活动杆10固定，使装置停止，活动套7的内壁焊接有滑块8，滑块8延伸到滑槽13内，活动套7的外侧开设有两个活动口9，活动套7的顶部插接有活动杆10，活动杆10的外侧焊接有叶片11，可为装置提供动力，活动杆10的底部焊接有移动杆12，移动杆12的直径大于活动杆10的直径，移动杆12的外侧开设有滑槽13，滑槽13为一个封闭的环形，可控制移动杆12上下移动，滑槽13的竖直长度在转动杆3周长的四分之一和八分之一之间，移动杆12的两侧焊接有延伸出活动口9的活动块14，活动块14通过转动轴承与移动杆12连接，这样移动杆12转动时不影响连接杆15，活动块14与调节杆5之间安装有连接杆15。
[0022]在使用时，先通过伸缩杆2将转动杆3升起，将被子搭放在放置杆1上后，再将转动杆3放下，因为高处风大，风吹过叶片11带动活动杆10转动，活动杆10带动移动块12转动，这样滑块8在滑槽13内滑动，因为滑槽13形状为倾斜的密封环，这样使移动杆12转动着上下移动，如图3-4，通过连接杆15不断推拉调节杆5，使转动杆3来回转动，带动拍打杆4末端的拍网拍击棉被。
