本发明公开了一种具有双重警示作用的道路警示板，包括底部支撑板、升降架和横梁板，所述底部支撑板的下方两侧均安装有底座装置，所述液压伸缩柱的下方安装有万向轮，所述升降架的下方固定有压力板，所述压力板的上方固定有下固定座，所述伸缩杆的中部设置有固定装置，所述上固定座的表面分别安装有警示灯和激光测距仪，且警示灯位于激光测距仪的左侧，所述横梁板的上方安装有转轴，且横梁板位于上固定座的上方，所述转轴的上方分别安装有支架和太阳能发电板，且太阳能发电板位于支架的上方。该具有双重警示作用的道路警示板，功能比较多样化，可以根据不同的使用情况进行灵活的调节，该装置可以进行主动的进行示警。
权利要求
1.一种具有双重警示作用的道路警示板，包括底部支撑板(1)、升降架(5)和横梁板(13)，其特征在于：所述底部支撑板(1)的下方两侧均安装有底座装置(2)，且底部支撑板(1)的下方中部安装有液压伸缩柱(4)，所述液压伸缩柱(4)的下方安装有万向轮(3)，所述升降架(5)的下方固定有压力板(6)，且升降架(5)位于底部支撑板(1)的上方，所述压力板(6)的上方固定有下固定座(7)，且下固定座(7)的上方安装有伸缩杆(8)，所述伸缩杆(8)的中部设置有固定装置(9)，且伸缩杆(8)的上方安装有上固定座(10)，所述上固定座(10)的表面分别安装有警示灯(11)和激光测距仪(12)，且警示灯(11)位于激光测距仪(12)的左侧，所述横梁板(13)的上方安装有转轴(14)，且横梁板(13)位于上固定座(10)的上方，所述转轴(14)的上方分别安装有支架(15)和太阳能发电板(16)，且太阳能发电板(16)位于支架(15)的上方。
2.根据权利要求1所述的一种具有双重警示作用的道路警示板，其特征在于：所述底座装置(2)包括底座主体(201)、上铰链(202)、下铰链(203)和侧支杆(204)，底座主体(201)的两侧均安装有上铰链(202)和下铰链(203)，且下铰链(203)位于上铰链(202)的下方，而且上铰链(202)和下铰链(203)的外侧均安装有侧支杆(204)。
3.根据权利要求2所述的一种具有双重警示作用的道路警示板，其特征在于：所述底座主体(201)分别通过上铰链(202)和下铰链(203)与侧支杆(204)铰接，且侧支杆(204)关于底座主体(201)的中轴线对称，而且侧支杆(204)通过上铰链(202)和下铰链(203)与底座主体(201)构成转动结构，同时侧支杆(204)的转动角度为0-45°。
4.根据权利要求1所述的一种具有双重警示作用的道路警示板，其特征在于：所述万向轮(3)通过液压伸缩柱(4)与底部支撑板(1)构成升降装置，且万向轮(3)与液压伸缩柱(4)最大伸长长度大于底座装置(2)的高度。
5.根据权利要求1所述的一种具有双重警示作用的道路警示板，其特征在于：所述升降架(5)沿着水平方向在底部支撑板(1)的上表面间距设置有3个。
6.根据权利要求1所述的一种具有双重警示作用的道路警示板，其特征在于：所述下固定座(7)的上表面与伸缩杆(8)的下端面均为弧形结构，且下固定座(7)和伸缩杆(8)两者内嵌式连接。
7.根据权利要求1所述的一种具有双重警示作用的道路警示板，其特征在于：所述固定装置(9)包括套筒(901)、销钉(902)、夹板(903)和安装孔(904)，套筒(901)的中部安装有销钉(902)，且销钉(902)的两侧均安装有夹板(903)，而且夹板(903)的表面设置有安装孔(904)。
8.根据权利要求7所述的一种具有双重警示作用的道路警示板，其特征在于：所述伸缩杆(8)从套筒(901)的内部贯穿，且销钉(902)均从伸缩杆(8)和套筒(901)的内部横向贯穿，而且夹板(903)关于销钉(902)的中轴线对称设置。
9.根据权利要求1所述的一种具有双重警示作用的道路警示板，其特征在于：所述警示灯(11)和激光测距仪(12)交替排列分布，且警示灯(11)设置有红、黄、绿三种不同的颜色，而且太阳能发电板(16)分别与警示灯(11)和激光测距仪(12)电性输出连接。
说明书
一种具有双重警示作用的道路警示板
技术领域
[0001]本发明涉及挡板技术领域，具体为一种具有双重警示作用的道路警示板。
背景技术
[0002]道路交通标志是显示交通法规及道路信息的图形符号，它可使交通法规得到形象、具体、简明的表达，同时还表达了难以用文字描述的内容，用以管理交通、指示行车方向以保证道路畅通与行车安全的设施，适用于公路、城市道路以及一切专用公路，具有法令的性质，车辆、行人都必须遵守。
[0003]随着我国经济的高速发展，汽车越来越多，已经成为人们最重要的代步工具之一，但是汽车越多给交通带来的压力也越来越大，在道路上常常会出现紧急情况，这时就需要使用警示板提醒来往的车辆以及行人注意交通安全，现有的警示板作用单一，只能被动的警示，警示效果差，而且不能根据不同的状况进行灵活的调整，针对上述情况，在现有的道路警示板的基础上进行技术创新。
发明内容
[0004]本发明的目的在于提供一种具有双重警示作用的道路警示板，以解决上述背景技术中提出一般的警示板作用单一，只能被动的警示，警示效果差，而且不能根据不同的状况进行灵活调整的问题。
[0005]为实现上述目的，本发明提供如下技术方案：一种具有双重警示作用的道路警示板，包括底部支撑板、升降架和横梁板，所述底部支撑板的下方两侧均安装有底座装置，且底部支撑板的下方中部安装有液压伸缩柱，所述液压伸缩柱的下方安装有万向轮，所述升降架的下方固定有压力板，且升降架位于底部支撑板的上方，所述压力板的上方固定有下固定座，且下固定座的上方安装有伸缩杆，所述伸缩杆的中部设置有固定装置，且伸缩杆的上方安装有上固定座，所述上固定座的表面分别安装有警示灯和激光测距仪，且警示灯位于激光测距仪的左侧，所述横梁板的上方安装有转轴，且横梁板位于上固定座的上方，所述转轴的上方分别安装有支架和太阳能发电板，且太阳能发电板位于支架的上方。
[0006]优选的，所述底座装置包括底座主体、上铰链、下铰链和侧支杆，底座主体的两侧均安装有上铰链和下铰链，且下铰链位于上铰链的下方，而且上铰链和下铰链的外侧均安装有侧支杆。
[0007]优选的，所述底座主体分别通过上铰链和下铰链与侧支杆铰接，且侧支杆关于底座主体的中轴线对称，而且侧支杆通过上铰链和下铰链与底座主体构成转动结构，同时侧支杆的转动角度为0-45°。
[0008]优选的，所述万向轮通过液压伸缩柱与底部支撑板构成升降装置，且万向轮与液压伸缩柱最大伸长长度大于底座装置的高度。
[0009]优选的，所述升降架沿着水平方向在底部支撑板的上表面间距设置有3个。
[0010]优选的，所述下固定座的上表面与伸缩杆的下端面均为弧形结构，且下固定座和伸缩杆两者内嵌式连接。
[0011]优选的，所述固定装置包括套筒、销钉、夹板和安装孔，套筒的中部安装有销钉，且销钉的两侧均安装有夹板，而且夹板的表面设置有安装孔。
[0012]优选的，所述伸缩杆从套筒的内部贯穿，且销钉均从伸缩杆和套筒的内部横向贯穿，而且夹板关于销钉的中轴线对称设置。
[0013]优选的，所述警示灯和激光测距仪交替排列分布，且警示灯设置有红、黄、绿三种不同的颜色，而且太阳能发电板分别与警示灯和激光测距仪电性输出连接。
[0014]与现有技术相比，本发明的有益效果是：该具有双重警示作用的道路警示板，功能比较多样化，可以根据不同的使用情况进行灵活的调节，该装置可以进行主动的进行示警，当该装置使用时万向轮在液压伸缩柱的作用下进行升降，使万向轮离开地面，底座装置接触地面对该装置进行支撑，当不使用时万向轮在液压伸缩柱的作用下进行伸长，使万向轮接触地面，底座装置离开地面，这样该装置在使用时可以在万向轮滑动下可以很轻松的移动转移，使该装置使用起来更加的灵活，升降架沿着水平方向在底部支撑板的上表面间距设置有3个，可以使该装置根据不同的使用状况，利用升降架改变该装置的高度，根据不同的使用情况，可以将不同警示牌挂在夹板上，并且利用螺钉将警示牌安装在安装孔上，套筒可以在伸缩杆进行滑动，并且利用销钉进行固定，当远处有来往的车辆时，激光测距仪测量到，并且将信号传递到警示灯上，而警示灯开始闪烁用来警示提醒来往的行人。
附图说明

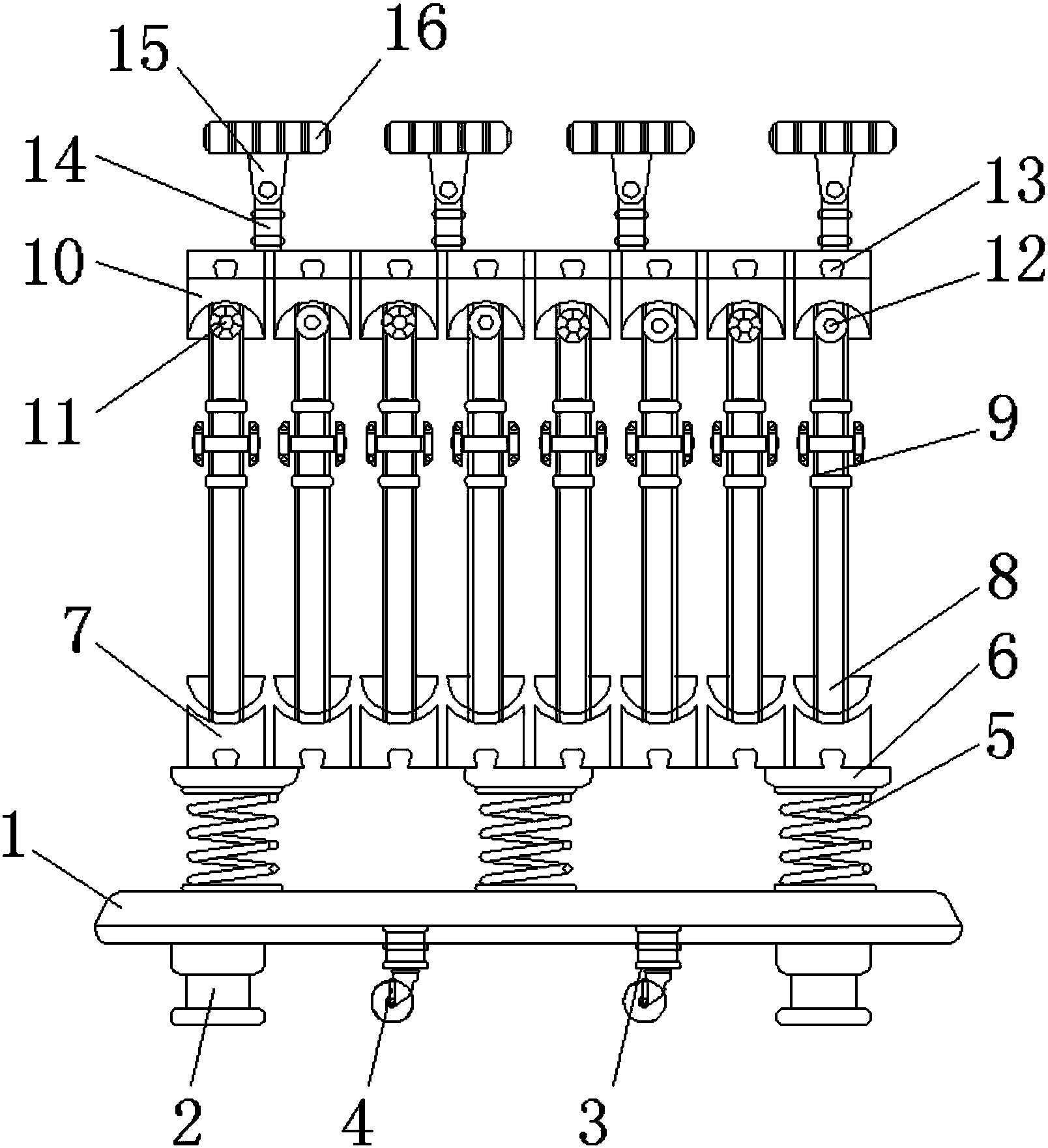

[0015]图1为本发明结构示意图；
[0016]图2为本发明收缩状态结构示意图；
[0017]图3为本发明底座装置侧视结构示意图；
[0018]图4为本发明固定装置结构示意图。
[0019]图中：1、底部支撑板，2、底座装置，201、底座主体，202、上铰链，203、下铰链，204、侧支杆，3、万向轮，4、液压伸缩柱，5、升降架，6、压力板，7、下固定座，8、伸缩杆，9、固定装置，901、套筒，902、销钉，903、夹板，904、安装孔，10、上固定座，11、警示灯，12、激光测距仪，13、横梁板，14、转轴，15、支架，16、太阳能发电板。
具体实施方式
[0020]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0021]请参阅图1-4，本发明提供一种技术方案：一种具有双重警示作用的道路警示板，包括底部支撑板1、升降架5和横梁板13，底部支撑板1的下方两侧均安装有底座装置2，且底部支撑板1的下方中部安装有液压伸缩柱4，底座装置2包括底座主体201、上铰链202、下铰链203和侧支杆204，底座主体201的两侧均安装有上铰链202和下铰链203，且下铰链203位于上铰链202的下方，而且上铰链202和下铰链203的外侧均安装有侧支杆204，底座主体201分别通过上铰链202和下铰链203与侧支杆204铰接，且侧支杆204关于底座主体201的中轴线对称，而且侧支杆204通过上铰链202和下铰链203与底座主体201构成转动结构，同时侧支杆204的转动角度为0-45°，当该装置不使用时侧支杆204在上铰链202和下铰链203的作用下转动，使侧支杆204紧紧贴在底座主体201的两侧，减小该装置的占地面积，当使用时侧支杆204成“八”字形在底座主体201的两侧对其进行支撑，使该装置的底座装置2更加的稳固，液压伸缩柱4的下方安装有万向轮3，万向轮3通过液压伸缩柱4与底部支撑板1构成升降装置，且万向轮3与液压伸缩柱4最大伸长长度大于底座装置2的高度，当该装置使用时万向轮3在液压伸缩柱4的作用下进行升降，使万向轮3离开地面，底座装置2接触地面对该装置进行支撑，当不使用时万向轮3在液压伸缩柱4的作用下进行伸长，使万向轮3接触地面，底座装置2离开地面，这样该装置在使用时可以在万向轮3滑动下可以很轻松的移动转移，使该装置使用起来更加的灵活，升降架5的下方固定有压力板6，且升降架5位于底部支撑板1的上方，升降架5沿着水平方向在底部支撑板1的上表面间距设置有3个，可以使该装置根据不同的使用状况，利用升降架5改变该装置的高度，压力板6的上方固定有下固定座7，且下固定座7的上方安装有伸缩杆8，下固定座7的上表面与伸缩杆8的下端面均为弧形结构，且下固定座7和伸缩杆8两者内嵌式连接，伸缩杆8可以进一步的改变该装置的高度，伸缩杆8的中部设置有固定装置9，且伸缩杆8的上方安装有上固定座10，固定装置9包括套筒901、销钉902、夹板903和安装孔904，套筒901的中部安装有销钉902，且销钉902的两侧均安装有夹板903，而且夹板903的表面设置有安装孔904，伸缩杆8从套筒901的内部贯穿，且销钉902均从伸缩杆8和套筒901的内部横向贯穿，而且夹板903关于销钉902的中轴线对称设置，根据不同的使用情况，可以将不同警示牌挂在夹板903上，并且利用螺钉将警示牌安装在安装孔904上，套筒901可以在伸缩杆8进行滑动，并且利用销钉902进行固定，上固定座10的表面分别安装有警示灯11和激光测距仪12，且警示灯11位于激光测距仪12的左侧，横梁板13的上方安装有转轴14，且横梁板13位于上固定座10的上方，转轴14的上方分别安装有支架15和太阳能发电板16，且太阳能发电板16位于支架15的上方，警示灯11和激光测距仪12交替排列分布，且警示灯11设置有红、黄、绿三种不同的颜色，而且太阳能发电板16分别与警示灯11和激光测距仪12电性输出连接，当远处有来往的车辆时，激光测距仪12测量到，并且将信号传递到警示灯11上，而警示灯11开始闪烁用来警示提醒来往的行人，还可以利用不同的情况，使警示灯11一直亮起，还会具有一定的指挥道路交通的作用，太阳能发电板16可以为警示灯11和激光测距仪12提供电能。
[0022]工作原理：在使用该具有双重警示作用的道路警示板时，首先对该装置的基本结构进行简单的了解，该装置侧支杆204通过上铰链202和下铰链203与底座主体201构成转动结构，同时侧支杆204的转动角度为0-45°，当该装置不使用时侧支杆204在上铰链202和下铰链203的作用下转动，使侧支杆204紧紧贴在底座主体201的两侧，减小该装置的占地面积，当使用时侧支杆204成“八”字形在底座主体201的两侧对其进行支撑，使该装置的底座装置2更加的稳固，万向轮3通过液压伸缩柱4与底部支撑板1构成升降装置，且万向轮3与液压伸缩柱4最大伸长长度大于底座装置2的高度，当该装置使用时万向轮3在液压伸缩柱4的作用下进行升降，使万向轮3离开地面，底座装置2接触地面对该装置进行支撑，当不使用时万向轮3在液压伸缩柱4的作用下进行伸长，使万向轮3接触地面，底座装置2离开地面，这样该装置在使用时可以在万向轮3滑动下可以很轻松的移动转移，使该装置使用起来更加的灵活，升降架5沿着水平方向在底部支撑板1的上表面间距设置有3个，可以使该装置根据不同的使用状况，利用升降架5改变该装置的高度，根据不同的使用情况，可以将不同警示牌挂在夹板903上，并且利用螺钉将警示牌安装在安装孔904上，套筒901可以在伸缩杆8进行滑动，并且利用销钉902进行固定，当远处有来往的车辆时，激光测距仪12测量到，并且将信号传递到警示灯11上，而警示灯11开始闪烁用来警示提醒来往的行人，还可以利用不同的情况，使警示灯11一直亮起，还会具有一定的指挥道路交通的作用，太阳能发电板16可以为警示灯11和激光测距仪12提供电能，这就是该具有双重警示作用的道路警示板的工作原理。
