本发明公开了基于大型计算机机房安装的连线线路整理机构，涉及电气施工技术领域，解决了现有管线整理装置一般为固定结构，在使用中不能根据实际需要改变宽度的压紧高度，适应性较差，同时安装时通过螺栓压紧，压紧行程较大，操作不方便的问题，包括前底座；所述前底座的后端面插接有一组后底座；前方的一组所述压紧装置的前端面右侧铰链连接有一组斜拉块；所述前底座的右上方滑动连接有一组锁紧块；所述前底座的前部右侧转动连接有一组拉紧轴。该装置具有良好的可调性和适用性，同时通过卡接上下了压紧装置与压紧伸缩装置的连接，并通过摆动连杆的摆动通过挡块进行定位，实现了对管线的快速压紧和快速安装，操作简单，使用方便、快捷。

权利要求

1.基于大型计算机机房安装的连线线路整理机构，其特征在于：包括前底座(1)；所述前底座(1)的后端面插接有一组后底座(2)；所述后底座(2)和前底座(1)的顶部均铰链连接有一组压紧装置(3)；后方的一组压紧装置(3)的顶部转动连接有一组压紧伸缩装置(4)；前方的一组所述压紧装置(3)的前端面右侧铰链连接有一组斜拉块(6)；所述前底座(1)的右上方滑动连接有一组锁紧块(5)；所述前底座(1)的前部右侧转动连接有一组拉紧轴(7)；所述压紧装置(3)还包括有摆动连杆(303)，压紧装置(3)主体由两组摆动连杆(303)与一组横向支撑杆铰链连接构成，且两组摆动连杆(303)相互平行安装形成双摇杆机构；所述压紧装置(3)还包括有伸缩卡槽(302)，前面一组压紧装置(3)的顶部横向支撑杆上开设有一组伸缩卡槽(302)，压紧伸缩装置(4)还包括有压紧卡槽(402)，压紧伸缩装置(4)的前端面设置有一组压紧卡槽(402)，压紧卡槽(402)与伸缩卡槽(302)卡接连接；所述压紧装置(3)还包括有挡块(301)，前面一组压紧装置(3)的摆动连杆(303)的顶部均设置有一组挡块(301)，挡块(301)为顶部为水平的弓形结构；所述压紧伸缩装置(4)还包括有压紧伸缩连杆(401)，压紧伸缩装置(4)的主体由两组压紧伸缩连杆(401)交叉铰链连接共同构成剪叉机构；所述锁紧块(5)还包括有挂钩(501)，锁紧块(5)的顶部设置有十组挂钩(501)，斜拉块(6)还包括有连接柱(601)，斜拉块(6)的前端面下部设置有一组连接柱(601)，连接柱(601)与挂钩(501)卡接配合；所述锁紧块(5)还包括有锁紧螺杆(502)、从动锥齿轮(503)，锁紧块(5)的底部螺纹传动连接有一组锁紧螺杆(502)，锁紧螺杆(502)与前底座(1)转动连接，锁紧螺杆(502)的右端面同轴固定连接有一组从动锥齿轮(503)，拉紧轴(7)还包括有主动锥齿轮(701)，拉紧轴(7)的底部同轴固定连接有一组主动锥齿轮(701)，主动锥齿轮(701)与从动锥齿轮(503)啮合共同构成锥齿轮传动机构。

2.根据权利要求1所述的基于大型计算机机房安装的连线线路整理机构，其特征在于：所述前底座(1)还包括有支撑块(101)、连接沉槽(102)，后底座(2)和前底座(1)上均设置有一组交错排列的支撑块(101)，后底座(2)和前底座(1)通过支撑块(101)插接配合，前底座(1)的左右两侧均开设有一组连接沉槽(102)。

3.根据权利要求1所述的基于大型计算机机房安装的连线线路整理机构，其特征在于：所述前底座(1)还包括有安装槽孔(103)，后底座(2)和前底座(1)的外侧均开设有两组安装槽孔(103)。

说明书

基于大型计算机机房安装的连线线路整理机构

技术领域

[0001]本发明涉及电气施工技术领域，具体为基于大型计算机机房安装的连线线路整理机构。

背景技术

[0002]大型计算机机房中需要各种线缆对计算机设备之间进行连接，由于大型计算机房中管线比较多，容易出现放置杂乱的情况，在实际使用中常常采用U形的固定板和螺栓对管线进行整理。

[0003]基于上述，现有管线整理装置一般为固定结构，在使用中不能根据实际需要改变宽度的压紧高度，适应性较差，同时安装时通过螺栓压紧，压紧行程较大，操作不方便；因此，不满足现有的需求，对此我们提出了基于大型计算机机房安装的连线线路整理机构。

发明内容

[0004]本发明的目的在于提供基于大型计算机机房安装的连线线路整理机构，以解决上述背景技术中提出的现有管线整理装置一般为固定结构，在使用中不能根据实际需要改变宽度的压紧高度，适应性较差，同时安装时通过螺栓压紧，压紧行程较大，操作不方便的问题。

[0005]为实现上述目的，本发明提供如下技术方案：基于大型计算机机房安装的连线线路整理机构，包括前底座；所述前底座的后端面插接有一组后底座；所述后底座和前底座的顶部均铰链连接有一组压紧装置；后方的一组压紧伸缩装置的顶部转动连接有一组所述压紧伸缩装置；前方的一组所述压紧装置的前端面右侧铰链连接有一组斜拉块；所述前底座的右上方滑动连接有一组锁紧块；所述前底座的前部右侧转动连接有一组拉紧轴。

[0006]优选的，所述前底座还包括有支撑块、连接沉槽，后底座和前底座上均设置有一组交错排列的支撑块，后底座和前底座通过支撑块插接配合，前底座的左右两侧均开设有一组连接沉槽。

[0007]优选的，所述前底座还包括有安装槽孔，后底座和前底座的外侧均开设有两组安装槽孔。

[0008]优选的，所述压紧装置还包括有摆动连杆，压紧装置主体由两组摆动连杆与一组横向支撑杆铰链连接构成，且两组摆动连杆相互平行安装形成双摇杆机构。

[0009]优选的，所述压紧装置还包括有伸缩卡槽，前面一组压紧装置的顶部横向支撑杆上开设有一组伸缩卡槽，压紧伸缩装置还包括有压紧卡槽，压紧伸缩装置的前端面设置有一组压紧卡槽，压紧卡槽与伸缩卡槽卡接连接。

[0010]优选的，所述压紧装置还包括有挡块，前面一组压紧装置的摆动连杆的顶部均设置有一组挡块，挡块为顶部为水平的弓形结构。

[0011]优选的，所述压紧伸缩装置还包括有压紧伸缩连杆，压紧伸缩装置的主体由两组压紧伸缩连杆交叉铰链连接共同构成剪叉机构。

[0012]优选的，所述锁紧块还包括有挂钩，锁紧块的顶部设置有十组挂钩，斜拉块还包括有连接柱，斜拉块的前端面下部设置有一组连接柱，连接柱与挂钩卡接配合。

[0013]优选的，所述锁紧块还包括有锁紧螺杆、从动锥齿轮，锁紧块(的底部螺纹传动连接有一组锁紧螺杆，锁紧螺杆与前底座转动连接，锁紧螺杆的右端面同轴固定连接有一组从动锥齿轮，拉紧轴还包括有主动锥齿轮，拉紧轴的底部同轴固定连接有一组主动锥齿轮，主动锥齿轮与从动锥齿轮啮合共同构成锥齿轮传动机构。

[0014]与现有技术相比，本发明的有益效果是：

[0015]该装置通过采用伸缩结构实现了宽度方向的调节，同时采用双摇杆机构和设置有十组挂钩的锁紧块实现了对不同厚度的管线的压紧，具有良好的可调性和适用性，同时通过卡接上下了压紧装置与压紧伸缩装置的连接，并通过摆动连杆的摆动通过挡块进行定位，实现了对管线的快速压紧和快速安装，操作简单，使用方便、快捷。

附图说明

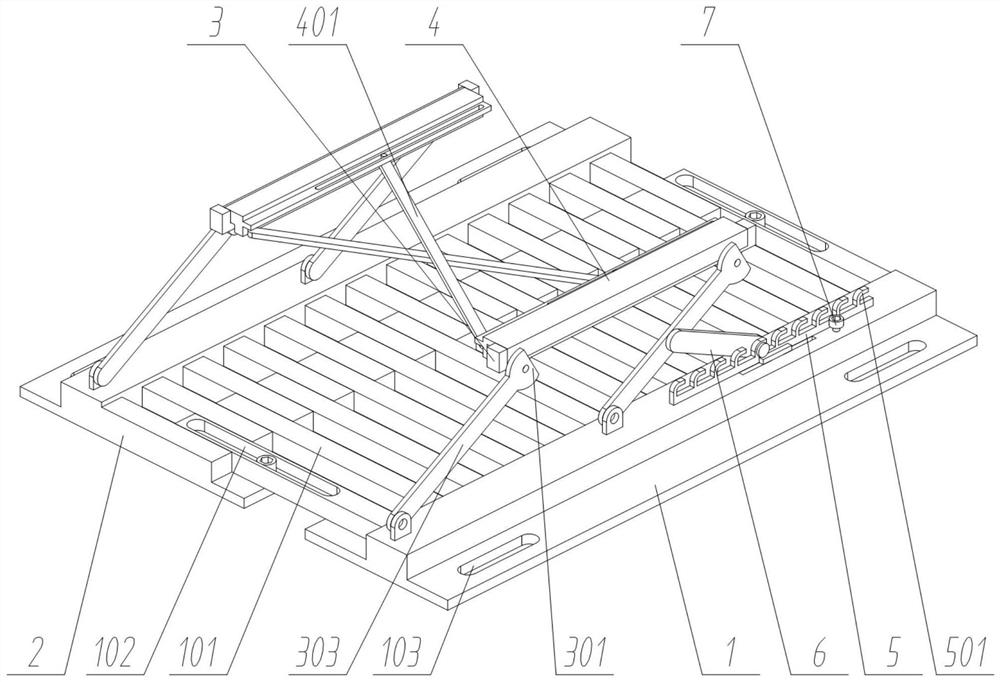

[0016]图1为本发明的轴侧结构示意图；

[0017]图2为本发明的前底座与后底座安装轴侧结构示意图；

[0018]图3为本发明的锁紧块传动轴侧结构示意图；

[0019]图4为本发明的压紧伸缩装置轴侧结构示意图；

[0020]图5为本发明的前底座轴侧结构示意图；

[0021]图6为本发明的后底座轴侧结构示意图；

[0022]图7为本发明的压紧装置安装轴侧结构示意图；

[0023]图8为本发明的压紧装置轴侧结构示意图；

[0024]图中：1、前底座；101、支撑块；102、连接沉槽；103、安装槽孔；2、后底座；3、压紧装置；301、挡块；302、伸缩卡槽；303、摆动连杆；4、压紧伸缩装置；401、压紧伸缩连杆；402、压紧卡槽；5、锁紧块；501、挂钩；502、锁紧螺杆；503、从动锥齿轮；6、斜拉块；601、连接柱；7、拉紧轴；701、主动锥齿轮。

具体实施方式

[0025]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。

[0026]请参阅图1至图8，本发明提供的一种实施例：基于大型计算机机房安装的连线线路整理机构，包括前底座1；进一步，前底座1还包括有支撑块101、连接沉槽102，后底座2和前底座1上均设置有一组交错排列的支撑块101，后底座2和前底座1通过支撑块101插接配合，前底座1的左右两侧均开设有一组连接沉槽102，在使用中通过支撑块101将后底座2和前底座1插接连接，并通过连接沉槽102和压紧螺栓将后底座2和前底座1固定连接；进一步，前底座1还包括有安装槽孔103，后底座2和前底座1的外侧均开设有两组安装槽孔103，在使用中通过安装槽孔103方便将后底座2和前底座1进行固定安装；前底座1的后端面插接有一组后底座2；后底座2和前底座1的顶部均铰链连接有一组压紧装置3；进一步，压紧装置3还包括有摆动连杆303，压紧装置3主体由两组摆动连杆303与一组横向支撑杆铰链连接构成，且两组摆动连杆303相互平行安装形成双摇杆机构，在使用中，当压紧装置3通过双摇杆机构的变形实现将管线压紧；后方的一组压紧伸缩装置4的顶部转动连接有一组压紧伸缩装置4；压紧装置3还包括有伸缩卡槽302，前面一组压紧装置3的顶部横向支撑杆上开设有一组伸缩卡槽302，压紧伸缩装置4还包括有压紧卡槽402，压紧伸缩装置4的前端面设置有一组压紧卡槽402，压紧卡槽402与伸缩卡槽302卡接连接，在使用中同伸缩卡槽302和压紧卡槽402的卡接连接实现压紧伸缩装置4与前面一组压紧装置3的连接；进一步，压紧装置3还包括有挡块301，前面一组压紧装置3的摆动连杆303的顶部均设置有一组挡块301，挡块301为顶部为水平的弓形结构，在使用中，当摆动连杆303处于竖直状态时，压紧卡槽402可以从伸缩卡槽302内拆开，当摆动连杆303处于偏斜状态时，挡块301对压紧卡槽402进行阻挡，实现压紧卡槽402与伸缩卡槽302的卡接连接；

[0027]进一步，压紧伸缩装置4还包括有压紧伸缩连杆401，压紧伸缩装置4的主体由两组压紧伸缩连杆401交叉铰链连接共同构成剪叉机构，在使用中,通过剪叉机构实现压紧伸缩装置4的展开和折叠；前方的一组压紧装置3的前端面右侧铰链连接有一组斜拉块6；前底座1的右上方滑动连接有一组锁紧块5；进一步，锁紧块5还包括有挂钩501，锁紧块5的顶部设置有十组挂钩501，斜拉块6还包括有连接柱601，斜拉块6的前端面下部设置有一组连接柱601，连接柱601与挂钩501卡接配合，在使用中，通过连接柱601和挂钩501的卡接配合将往右侧拉动摆动连杆303，并通过双摇杆机构将管线压紧；前底座1的前部右侧转动连接有一组拉紧轴7。

[0028]进一步，锁紧块5还包括有锁紧螺杆502、从动锥齿轮503，锁紧块5的底部螺纹传动连接有一组锁紧螺杆502，锁紧螺杆502与前底座1转动连接，锁紧螺杆502的右端面同轴固定连接有一组从动锥齿轮503，拉紧轴7还包括有主动锥齿轮701，拉紧轴7的底部同轴固定连接有一组主动锥齿轮701，主动锥齿轮701与从动锥齿轮503啮合共同构成锥齿轮传动机构，在使用中当旋转拉紧轴7，拉紧轴7通过锥齿轮传动机构带动锁紧螺杆502，锁紧螺杆502通过螺纹传动带的动锁紧块5往右侧滑动。

[0029]工作原理：使用时，通过安装槽孔103方便将后底座2和前底座1进行固定安装；通过支撑块101将后底座2和前底座1插接连接，并通过连接沉槽102和压紧螺栓将后底座2和前底座1固定连接；在安装管线时，将压紧装置3竖直放置，往前端面拉动压紧伸缩装置4，通过剪叉机构实现压紧伸缩装置4的展开和折叠，压紧卡槽402与伸缩卡槽302之间脱离，将压紧伸缩装置4往上抬起，实现管线的敷设，当管线敷设完成后，压紧卡槽402与伸缩卡槽302卡好，将压紧装置3和压紧伸缩装置4往右下方压紧，将斜拉块6通过连接柱601与挂钩501卡接，旋转拉紧轴7，拉紧轴7通过锥形齿轮传动机构带动锁紧螺杆502旋转，锁紧螺杆502通过螺纹传动机构带动压紧装置3往右侧的滑动将压紧装置3和压紧伸缩装置4拉紧，此时摆动连杆303处于偏斜状态，挡块301对压紧卡槽402进行阻挡，实现压紧卡槽402与伸缩卡槽302的卡接连接。

[0030]对于本领域技术人员而言，显然本发明不限于上述示范性实施例的细节，而且在不背离本发明的精神或基本特征的情况下，能够以其他的具体形式实现本发明。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本发明的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本发明内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
