详情
摘要
本发明涉及电力技术领域，且公开了一种利用棘轮定位原理的电缆接地装置，包括夹头，所述夹头的外部固定连接有接地线，所述夹头的外部固定连接有盖板，所述盖板的内部开设有导向滑槽，所述导向滑槽的内部滑动连接有滑块，所述滑块的顶部固定连接有夹紧块，所述夹紧块的内部活动连接有夹紧弹簧，所述夹紧弹簧的外部固定连接有夹紧杆，所述夹紧杆的外部固定连接有夹紧板，所述滑块的外部滑动连接有调节滑槽，通过导向滑槽、滑块、夹紧块、调节滑槽和调节板的配合使用，从而达到满足同时给水平高压导线和垂直高压导线同时夹紧固定的效果，有效增加设备的使用范围，减少设备准备数量，节约设备成本。
权利要求
1.一种利用棘轮定位原理的电缆接地装置，包括夹头(1)，其特征在于：所述夹头(1)的外部固定连接有接地线(2)，所述夹头(1)的外部固定连接有盖板(3)，所述盖板(3)的内部开设有导向滑槽(4)，所述导向滑槽(4)的内部滑动连接有滑块(5)，所述滑块(5)的顶部固定连接有夹紧块(6)，所述夹紧块(6)的内部活动连接有夹紧弹簧(7)，所述夹紧弹簧(7)的外部固定连接有夹紧杆(8)，所述夹紧杆(8)的外部固定连接有夹紧板(9)，所述滑块(5)的外部滑动连接有调节滑槽(10)，所述调节滑槽(10)的外部固定连接有调节板(11)，所述调节板(11)的底部固定连接有调节轴(12)，所述调节轴(12)的外部固定连接有第一齿轮(13)，所述第一齿轮(13)的外部啮合连接有第二齿轮(14)，所述第二齿轮(14)的外部固定连接有连接杆(15)，所述连接杆(15)的外部活动连接有直杆(16)，所述直杆(16)的外部固定连接有定位棘轮(17)，所述定位棘轮(17)的外部活动连接有棘爪(18)，所述棘爪(18)的外部固定连接有复位弹簧(19)，所述棘爪(18)的外部固定连接有压块(20)，所述连接杆(15)的外部固定连接有旋钮(21)。
2.根据权利要求1所述的一种利用棘轮定位原理的电缆接地装置，其特征在于：所述导向滑槽(4)设置有四个，四个导向滑槽(4)呈十字交分布在盖板(3)的表面。
3.根据权利要求1所述的一种利用棘轮定位原理的电缆接地装置，其特征在于：所述滑块(5)和夹紧块(6)均设置有四个，四个滑块(5)分别滑动连接在四个导向滑槽(4)内，四个夹紧块(6)均滑动连接在盖板(3)的顶部，四个夹紧块(6)均为四分之一圆块，且夹紧块(6)的两个直侧面均开设有弧形凹槽。
4.根据权利要求1所述的一种利用棘轮定位原理的电缆接地装置，其特征在于：所述夹紧杆(8)和夹紧块(6)滑动连接，夹紧杆(8)固定连接在夹紧板(9)的两端，且夹紧杆(8)和夹紧板(9)分别活动连接在夹紧块(6)的两个弧形凹槽内。
5.根据权利要求1所述的一种利用棘轮定位原理的电缆接地装置，其特征在于：所述调节滑槽(10)设置有四个，四个调节滑槽(10)均为弧形滑槽，四个调节滑槽(10)均开设在调节板(11)的顶部，且四个调节滑槽(10)关于调节板(11)的中心对称分布，四个调节滑槽(10)分别和四个滑块(5)滑动连接。
6.根据权利要求1所述的一种利用棘轮定位原理的电缆接地装置，其特征在于：所述调节轴(12)转动连接在夹头(1)的内部。
7.根据权利要求1所述的一种利用棘轮定位原理的电缆接地装置，其特征在于：所述直杆(16)和夹头(1)固定连接，且直杆(16)的右侧设置有绝缘橡胶套，直杆(16)和旋钮(21)转动连接。
说明书
一种利用棘轮定位原理的电缆接地装置
技术领域
[0001]本发明涉及电力技术领域，具体为一种利用棘轮定位原理的电缆接地装置。
背景技术
[0002]电力是以电能作为动力的能源，发明于19世纪70年代，电力的发明和应用掀起了第二次工业化高潮，成为人类历史18世纪以来，世界发生的三次科技革命之一，电力由发电、输电、变电、配电和用电等环节组成，它将自然界的一次能源通过机械能装置转化成电力，再经输电、变电和配电将电力供应到各用户，当电力系统进行停电检修时，为确保检修人员的安全，需要在检修设备的两侧装设地线，以防止在已停电的设备和线路上意外地出现电压，保证工作人员的人身安全。
[0003]目前的接地线通常使用的是双舌弯钩型线夹和螺栓式线夹，双舌弯钩型线夹其结构为倒立的U型，通过卡接固定在导线上，固定方式不牢靠，容易脱落，在给垂直高压导线进行接地工作时，由于双舌弯钩型线夹是通过卡接固定的方式，从而给固定垂直高压导线带来极大困难，导致双舌弯钩型线夹适用范围小，使用效率低，而且固定不牢靠，存在一定的危险性，而螺栓式线夹，操作复杂，且夹线口为水平固定板，从而导致在夹紧垂直高压导线时，操作杆处于水平状态，从而导致夹持不稳定，夹紧装置容易脱落，从而给电路维修人员带来一定的危险性。
[0004]为了解决上述问题，发明者提供了一种利用棘轮定位原理的电缆接地装置，具备操作简单，夹紧牢靠，有效防止接地装置脱离，且同时适应水平导线和垂直导线的夹紧作用，增加接地装置的使用范围，不用根据不同的高压导线接线方式而选择不同接线装置，有效节约设备成本的优点。
发明内容
[0005]为实现上述目的，本发明提供如下技术方案：一种利用棘轮定位原理的电缆接地装置，包括夹头、接地线、盖板、导向滑槽、滑块、夹紧块、夹紧弹簧、夹紧杆、夹紧板、调节滑槽、调节板、调节轴、第一齿轮、第二齿轮、连接杆、直杆、定位棘轮、棘爪、复位弹簧、压块、旋钮。
[0006]上述各结构的位置及连接关系如下：
[0007]所述夹头的外部固定连接有接地线，所述夹头的外部固定连接有盖板，所述盖板的内部开设有导向滑槽，所述导向滑槽的内部滑动连接有滑块，所述滑块的顶部固定连接有夹紧块，所述夹紧块的内部活动连接有夹紧弹簧，所述夹紧弹簧的外部固定连接有夹紧杆，所述夹紧杆的外部固定连接有夹紧板，所述滑块的外部滑动连接有调节滑槽，所述调节滑槽的外部固定连接有调节板，所述调节板的底部固定连接有调节轴，所述调节轴的外部固定连接有第一齿轮，所述第一齿轮的外部啮合连接有第二齿轮，所述第二齿轮的外部固定连接有连接杆，所述连接杆的外部活动连接有直杆，所述直杆的外部固定连接有定位棘轮，所述定位棘轮的外部活动连接有棘爪，所述棘爪的外部固定连接有复位弹簧，所述棘爪的外部固定连接有压块，所述连接杆的外部固定连接有旋钮。
[0008]优选的，所述导向滑槽设置有四个，四个导向滑槽呈十字交分布在盖板的表面。
[0009]优选的，所述滑块和夹紧块均设置有四个，四个滑块分别滑动连接在四个导向滑槽内，四个夹紧块均滑动连接在盖板的顶部，四个夹紧块均为四分之一圆块，且夹紧块的两个直侧面均开设有弧形凹槽。
[0010]优选的，所述夹紧杆和夹紧块滑动连接，夹紧杆固定连接在夹紧板的两端，且夹紧杆和夹紧板分别活动连接在夹紧块的两个弧形凹槽内。
[0011]优选的，所述调节滑槽设置有四个，四个调节滑槽均为弧形滑槽，四个调节滑槽均开设在调节板的顶部，且四个调节滑槽关于调节板的中心对称分布，四个调节滑槽分别和四个滑块滑动连接。
[0012]优选的，所述调节轴转动连接在夹头的内部。
[0013]优选的，所述直杆和夹头固定连接，且直杆的右侧设置有绝缘橡胶套，直杆和旋钮转动连接。
[0014]优选的，所述棘爪铰接连接在旋钮的内部。
[0015]优选的，所述复位弹簧设置有两个，两个复位弹簧均和棘爪固定连接，位于棘爪的两端，且分别位于棘爪的上下两面，两个复位弹簧均活动连接在旋钮的内部。
[0016]优选的，压块和旋钮活动连接。
[0017]有益效果
[0018]与现有技术相比，本发明提供了一种利用棘轮定位原理的电缆接地装置，具备以下有益效果：
[0019]1、该利用棘轮定位原理的电缆接地装置，通过导向滑槽、滑块、夹紧块、调节滑槽和调节板的配合使用，从而达到满足同时给水平高压导线和垂直高压导线同时夹紧固定的效果，有效增加设备的使用范围，减少设备准备数量，节约设备成本。
[0020]2、该利用棘轮定位原理的电缆接地装置，通过夹紧弹簧、夹紧杆和夹紧板的配合使用，从而达到增加设备夹紧高压导线的稳定性，有效保证夹紧块夹紧高压导线，防止设备松动，且使设备能够在夹紧不同直径的高压导线时，能够有效夹紧，从而保证高压导线接地的稳定性，保证电路维修人员的安全性。
[0021]3、该利用棘轮定位原理的电缆接地装置，通过旋钮、连接杆、第二齿轮、第一齿轮和调节轴的配合使用，从而达到通过转动旋钮使夹紧块夹紧高压导线的效果，操作简单，使用方便，有效提高导线接地的工作效率，减少导线接地的操作难度。
[0022]4、该利用棘轮定位原理的电缆接地装置，通过定位棘轮、棘爪、复位弹簧和压块的配合使用，从而达到防止夹紧块在夹紧过程产生松动的可能，进一步保证夹紧块夹紧的稳定性，有效防止电缆接地装置脱离高压导线。
附图说明

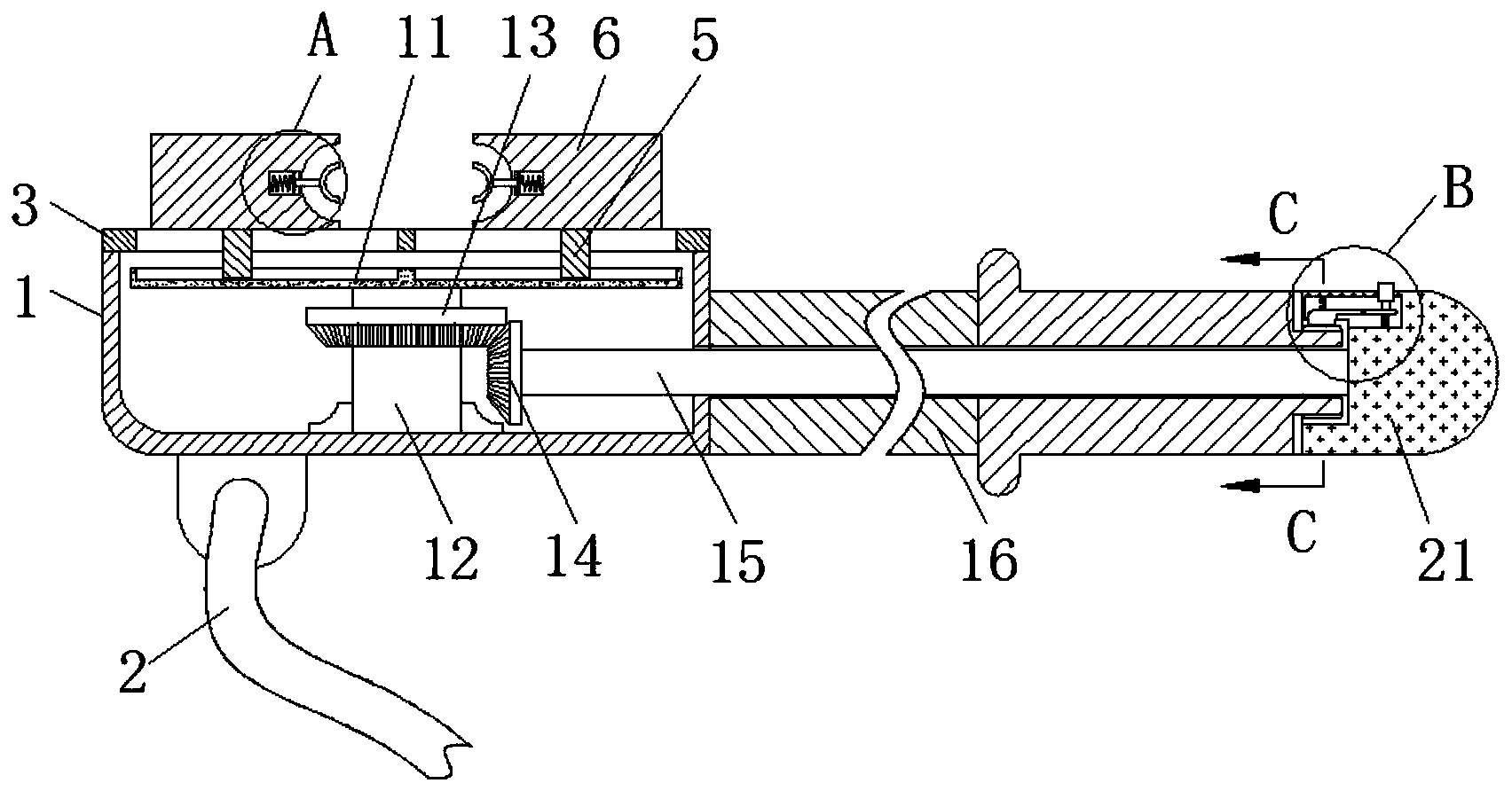

[0023]图1为本发明结构整体连接示意图；
[0024]图2为本发明结构盖板和导向滑槽示意图；
[0025]图3为本发明结构调节板和调节滑槽连接示意图；
[0026]图4为本发明结构图1的A部分夹紧块、复位弹簧、夹紧杆额夹紧板连接放大示意图；
[0027]图5为本发明结构所述夹紧块立体状态示意图；
[0028]图6为本发明结构图1的B部分定棘环、棘爪、复位弹簧、压块和旋钮连接放大图示意图；
[0029]图7为本发明结构图1的C-C截面连接杆15、定位棘环17、复位弹簧19和旋钮21连接示意图。
[0030]图中：1、夹头；2、接地线；3、盖板；4、导向滑槽；5、滑块；6、夹紧块；7、夹紧弹簧；8、夹紧杆；9、夹紧板；10、调节滑槽；11、调节板；12、调节轴；13、第一齿轮；14、第二齿轮；15、连接杆；16、直杆；17、定位棘轮；18、棘爪；19、复位弹簧；20、压块；21、旋钮。
具体实施方式
[0031]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0032]请参阅图1-7，一种利用棘轮定位原理的电缆接地装置，包括夹头1、接地线2、盖板3、导向滑槽4、滑块5、夹紧块6、夹紧弹簧7、夹紧杆8、夹紧板9、调节滑槽10、调节板11、调节轴12、第一齿轮13、第二齿轮14、连接杆15、直杆16、定位棘轮17、棘爪18、复位弹簧19、压块20、旋钮21。
[0033]上述各结构的位置及连接关系如下：
[0034]夹头1的外部固定连接有接地线2，夹头1的外部固定连接有盖板3，盖板3的内部开设有导向滑槽4，导向滑槽4设置有四个，四个导向滑槽4呈十字交分布在盖板3的表面，导向滑槽4的内部滑动连接有滑块5，滑块5的顶部固定连接有夹紧块6，滑块5和夹紧块6均设置有四个，四个滑块5分别滑动连接在四个导向滑槽4内，四个夹紧块6均滑动连接在盖板3的顶部，四个夹紧块6均为四分之一圆块，且夹紧块6的两个直侧面均开设有弧形凹槽，夹紧块6的内部活动连接有夹紧弹簧7，夹紧弹簧7的外部固定连接有夹紧杆8，夹紧杆8的外部固定连接有夹紧板9，夹紧杆8和夹紧块6滑动连接，夹紧杆8固定连接在夹紧板9的两端，且夹紧杆8和夹紧板9分别活动连接在夹紧块6的两个弧形凹槽内，通过夹紧弹簧7、夹紧杆8和夹紧板9的配合使用，从而达到增加设备夹紧高压导线的稳定性，有效保证夹紧块6夹紧高压导线，防止设备松动，且使设备能够在夹紧不同直径的高压导线时，能够有效夹紧，从而保证高压导线接地的稳定性，保证电路维修人员的安全性，滑块5的外部滑动连接有调节滑槽10，调节滑槽10设置有四个，四个调节滑槽10均为弧形滑槽，四个调节滑槽10均开设在调节板11的顶部，且四个调节滑槽10关于调节板11的中心对称分布，四个调节滑槽10分别和四个滑块5滑动连接，调节滑槽10的外部固定连接有调节板11，通过导向滑槽4、滑块5、夹紧块6、调节滑槽10和调节板11的配合使用，从而达到满足同时给水平高压导线和垂直高压导线同时夹紧固定的效果，有效增加设备的使用范围，减少设备准备数量，节约设备成本，调节板11的底部固定连接有调节轴12，调节轴12转动连接在夹头1的内部，调节轴12的外部固定连接有第一齿轮13，第一齿轮13的外部啮合连接有第二齿轮14。
[0035]第二齿轮14的外部固定连接有连接杆15，连接杆15的外部活动连接有直杆16，直杆16和夹头1固定连接，且直杆16的右侧设置有绝缘橡胶套，直杆16和旋钮21转动连接，直杆16的外部固定连接有定位棘轮17，定位棘轮17的外部活动连接有棘爪18，棘爪18铰接连接在旋钮21的内部，棘爪18的外部固定连接有复位弹簧19，复位弹簧19设置有两个，两个复位弹簧19均和棘爪18固定连接，位于棘爪18的两端，且分别位于棘爪18的上下两面，两个复位弹簧19均活动连接在旋钮21的内部，棘爪18的外部固定连接有压块20，压块20和旋钮21活动连接，通过定位棘轮17、棘爪18、复位弹簧19和压块20的配合使用，从而达到防止夹紧块6在夹紧过程产生松动的可能，进一步保证夹紧块6夹紧的稳定性，有效防止电缆接地装置脱离高压导线，连接杆15的外部固定连接有旋钮21，通过旋钮21、连接杆15、第二齿轮14、第一齿轮13和调节轴12的配合使用，从而达到通过转动旋钮21使夹紧块6夹紧高压导线的效果，操作简单，使用方便，有效提高导线接地的工作效率，减少导线接地的操作难度。
[0036]工作过程及原理:使用时，因为夹头1和接地线2固定连接，夹头1和盖板3固定连接，盖板3内部开设有导向滑槽4，导向滑槽4和滑块5滑动连接，滑块5和夹紧块6固定连接，所以当夹紧块6接触高压导线时，使高压导线与接地线2连通，从而达到接地的效果。
[0037]因为旋钮21和连接杆15固定连接，旋钮21和直杆16活动连接，连接杆15和直杆16活动连接，直杆16和定位棘轮17固定连接，定位棘轮17和棘爪18活动连接，棘爪18活动连接在旋钮21的内部，棘爪18和复位弹簧19固定连接，棘爪18和压块20固定连接，且复位弹簧19设置有两个，两个复位弹簧19均和棘爪18固定连接，位于棘爪18的两端，且分别位于棘爪18的上下两面，两个复位弹簧19均活动连接在旋钮21的内部，压块20和旋钮21活动连接，所以夹紧时，旋转旋钮21，旋钮21带动连接杆15转动，同时旋钮21带动棘爪18绕定位棘轮17转动，且由于夹紧弹簧7的作用，从而有效防止旋钮21相对直杆16反向转动。
[0038]同时因为连接杆15和第二齿轮14固定连接，第二齿轮14和第一齿轮13啮合连接，第一齿轮13和调节轴12固定连接，调节轴12和调节板11固定连接，调节板11的内部开设有调节滑槽10，调节滑槽10的内部和滑块5滑动连接，滑块5和导向滑槽4滑动连接，导向滑槽4开设在盖板3的内部，盖板3和夹头1固定连接，所以连接杆15转动时带动第二齿轮14转动，第二齿轮14转动带动第一齿轮13转动，第一齿轮13带动调节轴12转动，调节轴12带动调节板11转动，调节板11带动滑块5滑动，又因为导向滑槽4设置有四个，四个导向滑槽4呈十字交分布在盖板3的表面，滑块5和夹紧块6均设置有四个，四个滑块5分别滑动连接在四个导向滑槽4内，四个夹紧块6均滑动连接在盖板3的顶部，所以四个滑块5带动四个夹紧块6向盖板3的中心滑动，由于四个夹紧块6均为四分之一圆块，且夹紧块6的两个直侧面均开设有弧形凹槽，从而使夹紧块6能够分别夹紧水平状态高压导线和垂直状态高压导线，从而有效增加设备的使用范围，且由于夹紧杆8和夹紧块6滑动连接，夹紧杆8固定连接在夹紧板9的两端，且夹紧杆8和夹紧板9分别活动连接在夹紧块6的两个弧形凹槽内，夹紧杆8和夹紧弹簧7固定连接，夹紧弹簧7活动连接在夹紧块6的内部，所以当夹紧块6夹紧导线时，导线压缩夹紧板9，夹紧板9压缩夹紧杆8，夹紧杆8压缩夹紧弹簧7，从而增加夹紧块6夹紧的稳定性，避免在夹持过程中产生滑动，且使夹紧块6能够夹紧不同直径的高压导线，进一步增加设备的使用范围。
[0039]当拆卸时，因为棘爪18活动连接在旋钮21的内部，棘爪18和复位弹簧19固定连接，棘爪18和压块20固定连接，且复位弹簧19设置有两个，两个复位弹簧19均和棘爪18固定连接，位于棘爪18的两端，且分别位于棘爪18的上下两面，两个复位弹簧19均活动连接在旋钮21的内部，压块20和旋钮21活动连接，所以按压压块20，压块20定位复位弹簧19，同时压块20带动棘爪18，由于杠杆原理，当靠近压块20的一端向下移动，则棘爪18远离压块20的一端向上移动，从而定位棘轮17失去对棘爪18的限位作用，从而反向转动旋钮21，同理，旋钮21带动夹紧块6反向滑动，从而可以取下该装置。
[0040]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
