一种可随压力的变化实现自锁的胎架支撑装置，底架凹槽处的内壁均滑动安装有齿条，齿条的上端铰接有铰接杆，铰接杆的上端固定安装有卡球，齿条的齿牙处啮合有活动块，右侧的齿条与左侧的齿条齿牙相反，活动块远离齿条的一侧固定安装有活动板，活动板的下表面通过弹板与底架的内槽固定连接。通过齿条、卡球、活动块与活动板的配合使用，可以有效的保证了钢筋骨架本体在放下的过程中，可以有效的利用卡球卡在钢筋骨架本体两侧绑扎的钢筋上，实现了在钢筋骨架本体在放置后可以实现自锁，避免了在钢筋骨架本体在扎绑容易出现晃动，扎绑的不结实，出现松散的情况，保证了钢筋骨架本体，紧紧的被固定支撑住，保护了工人的健康。

权利要求

1.一种可随压力的变化实现自锁的胎架支撑装置，包括底架(1)，其特征在于：所述底架(1)凹槽处的内壁均滑动安装有齿条(2)，齿条(2)的上端铰接有铰接杆(3)，铰接杆(3)的上端固定安装有卡球(4)，所述齿条(2)的齿牙处啮合有活动块(5)，活动块(5)远离齿条(2)的一侧固定安装有活动板(6)，活动板(6)的下表面通过弹板(7)与底架(1)的内槽固定连接，所述活动板(6)上表面的中部固定安装有固定块(9)，固定块(9)的中部活动安装有压力弹簧(10)，压力弹簧(10)的两端贯穿固定块(9)固定连接有挤压球(11)；所述活动板(6)的边缘处搭接有钢筋骨架本体(8)，所述底架(1)内壁的上端均固定安装有夹板(12)，所述底架(1)内壁的上端均固定安装有弧块(13)，弧块(13)靠近夹板(12)的一侧固定安装有限位块(14)。

2.根据权利要求1所述的一种可随压力的变化实现自锁的胎架支撑装置，其特征在于：所述活动块(5)远离活动板(6)的一侧活动安装有齿轮，所述齿条(2)的齿牙处与齿轮相啮合。

3.根据权利要求1所述的一种可随压力的变化实现自锁的胎架支撑装置，其特征在于：所述弹板(7)由上弧板(701)与下弧板(702)焊接而成，上弧板(701)的弧度为弯曲向上，下弧板(702)的弧度为弯曲向下。

4.根据权利要求1所述的一种可随压力的变化实现自锁的胎架支撑装置，其特征在于：所述弧块(13)与限位块(14)均位于夹板(12)与底架(1)的侧壁所围成的内腔内，弧块(13)弯曲的弧度与夹板(12)的弧度相同。

5.根据权利要求1所述的一种可随压力的变化实现自锁的胎架支撑装置，其特征在于：所述卡球(4)靠近活动板(6)的一侧开设有固定口，固定口的宽度不小于五毫米。

6.根据权利要求1所述的一种可随压力的变化实现自锁的胎架支撑装置，其特征在于：所述夹板(12)的下端与齿条(2)上端之间的距离不小于三厘米。

说明书

一种可随压力的变化实现自锁的胎架支撑装置

技术领域

[0001]本发明涉及建筑技术领域，具体为一种可随压力的变化实现自锁的胎架支撑装置。

背景技术

[0002]随着科技的发展，我国桥梁的数量及质量都在逐年增加，但是，为了保证车辆行驶的流通程度，大部分桥梁都要求质量有保证的前提下，工期尽量的短，其中，桥梁的钢筋骨架是桥梁的重要组成部分之一，在扎钢筋骨架过程中，也是最耗费时间之一的，在现有的技术中，一些需竖直放置扎绑的钢筋骨架在胎架上绑扎的过程中，无法很容易的在放置中可以自锁，实现固定支撑，这样在钢筋骨架扎绑容易出现晃动，出现扎绑的不结实，如果出现松散的情况，钢筋骨架中的钢筋散落下来容易砸到人的情况，危害到了扎绑工作人员的身体健康，给扎绑扎工人带来了较为不便的操作。

发明内容

[0003](一)技术方案

[0004]为实现上述支撑胎架可自锁的目的，本发明提供如下技术方案：一种可随压力的变化实现自锁的胎架支撑装置，包括底架，所述底架凹槽处的内壁均滑动安装有齿条，齿条的上端铰接有铰接杆，铰接杆的上端固定安装有卡球，所述齿条的齿牙处啮合有活动块，右侧的齿条与左侧的齿条齿牙相反，活动块远离齿条的一侧固定安装有活动板，活动板的下表面通过弹板与底架的内槽固定连接，所述活动板上表面的中部固定安装有固定块，固定块的中部活动安装有压力弹簧，压力弹簧的两端贯穿固定块固定连接有挤压球；

[0005]所述活动板的边缘处搭接有钢筋骨架本体，所述底架内壁的上端均固定安装有夹板，所述底架内壁的上端均固定安装有弧块，弧块靠近夹板的一侧固定安装有限位块。

[0006]进一步的，所述活动块远离活动板的一侧活动安装有齿轮，所述齿条的齿牙处与齿轮相啮合。

[0007]进一步的，所述弹板由上弧板与下弧板焊接而成，上弧板的弧度为弯曲向上，下弧板的弧度为弯曲向下。

[0008]进一步的，所述弧块与限位块均位于夹板与底架的侧壁所围成的内腔内，弧块弯曲的弧度与夹板的弧度相同，主要是为了避免由于长时间的使用，使夹板产生弹性疲劳。

[0009]进一步的，所述卡球靠近活动板的一侧开设有固定口，固定口的宽度不小于五毫米，主要是为了将钢筋卡住，更好的卡住钢筋骨架本体绑扎的钢筋上。

[0010]进一步的，所述夹板的下端与齿条上端之间的距离不小于三厘米，主要是为了避免夹板与齿条之间的距离太小，影响齿条的上下运动。

[0011](二)有益效果

[0012]与现有技术相比，本发明提供了一种可随压力的变化实现自锁的胎架支撑装置，具备以下有益效果：

[0013]1、该可随压力的变化实现自锁的胎架支撑装置，通过齿条、卡球、活动块与活动板的配合使用，可以有效的保证了钢筋骨架本体在放下的过程中，可以有效的利用卡球卡在钢筋骨架本体两侧绑扎的钢筋上，实现了在钢筋骨架本体在放置后可以实现自锁，避免了在钢筋骨架本体在扎绑容易出现晃动，扎绑的不结实，出现松散的情况，保证了钢筋骨架本体，紧紧的被固定支撑住，保护了工人的健康。

[0014]2、该可随压力的变化实现自锁的胎架支撑装置，通过固定块、压力弹簧、挤压球与夹板的配合使用，可以有效的夹住钢筋骨架本体，再次固定了钢筋骨架本体，从而双重保证了钢筋骨架本体的稳定，使之不容易出现晃动，给扎绑工人带来了方便的操作。

[0015]3、该可随压力的变化实现自锁的胎架支撑装置，通过弧块与限位块之间的配合使用，可以限制夹板弯曲的程度，可以有效的延长了夹块的使用寿命，避免由于长时间的夹块受挤压，夹板靠近底架的一侧没有支撑力，夹持钢筋骨架本体时，出现弹性疲劳的情况。

附图说明

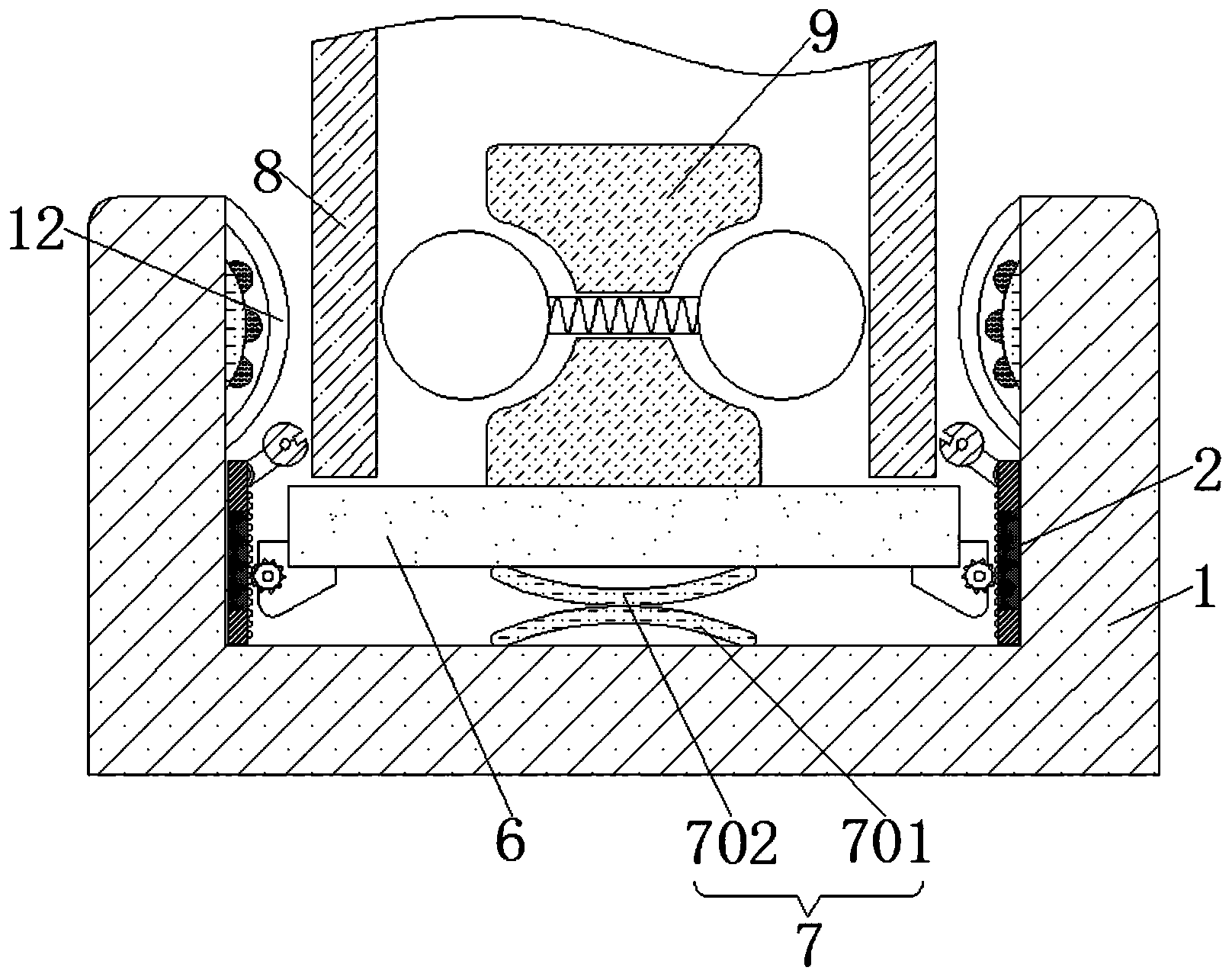

[0016]图1为本发明结构示意图；

[0017]图2为本发明齿条与活动块放大结构示意图；

[0018]图3为本发明结构固定块、压力弹簧与挤压球示意图；

[0019]图4为本发明结构夹板、弧块与限位块示意图。

[0020]图中：1底架、2齿条、3铰接杆、4卡球、5活动块、6活动板、7弹板、701上弧板、702下弧板、8钢筋骨架本体、9固定块、10压力弹簧、11挤压球、12夹板、13弧块、14限位块。

具体实施方式

[0021]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0022]请参阅图1-4，一种可随压力的变化实现自锁的胎架支撑装置，包括底架1，底架1凹槽处的内壁均滑动安装有齿条2，齿条2的上端铰接有铰接杆3，铰接杆3的上端固定安装有卡球4，

[0023]通过齿条2、卡球4、活动块5与活动板6的配合使用，可以有效的保证了钢筋骨架本体8在放下的过程中，可以有效的利用卡球4卡在钢筋骨架本体8两侧绑扎的钢筋上，实现了在钢筋骨架本体8在放置后可以实现自锁，避免了在钢筋骨架本体8在扎绑容易出现晃动，扎绑的不结实，出现松散的情况，保证了钢筋骨架本体8，紧紧的被固定支撑住，保护了工人的健康。

[0024]卡球4靠近活动板6的一侧开设有固定口，固定口的宽度不小于五毫米，主要是为了将钢筋卡住，更好的卡住钢筋骨架本体8绑扎的钢筋上，齿条2的齿牙处啮合有活动块5，右侧的齿条2与左侧的齿条2齿牙相反，活动块5远离活动板6的一侧活动安装有齿轮，齿条2的齿牙处与齿轮相啮合，活动块5远离齿条2的一侧固定安装有活动板6，活动板6的下表面通过弹板7与底架1的内槽固定连接，弹板7由上弧板701与下弧板702焊接而成，上弧板701的弧度为弯曲向上，下弧板702的弧度为弯曲向下，活动板6上表面的中部固定安装有固定块9，固定块9的中部活动安装有压力弹簧10，压力弹簧10的两端贯穿固定块9固定连接有挤压球11；

[0025]通过固定块9、压力弹簧10、挤压球11与夹板12的配合使用，可以有效的夹住钢筋骨架本体8，再次固定了钢筋骨架本体8，从而双重保证了钢筋骨架本体8的稳定，使之不容易出现晃动，给扎绑工人带来了方便的操作。

[0026]活动板6的边缘处搭接有钢筋骨架本体8，底架1内壁的上端均固定安装有夹板12，夹板12的下端与齿条2上端之间的距离不小于三厘米，主要是为了避免夹板12与齿条2之间的距离太小，影响齿条2的上下运动，底架1内壁的上端均固定安装有弧块13，弧块13与限位块14均位于夹板12与底架1的侧壁所围成的内腔内，弧块13弯曲的弧度与夹板12的弧度相同，主要是为了避免由于长时间的使用，使夹板12产生弹性疲劳，弧块13靠近夹板12的一侧固定安装有限位块14。

[0027]通过弧块13与限位块14之间的配合使用，可以限制夹板12弯曲的程度，可以有效的延长了夹块12的使用寿命，避免由于长时间的夹块12受挤压，夹板12靠近底架1的一侧没有支撑力，夹持钢筋骨架本体8时，出现弹性疲劳的情况。

[0028]在使用时，将钢筋骨架本体8放置在活动板6上的过程中，首先穿过夹板12与挤压球11，由于夹板12与挤压球11之间的缝隙初始状态不超过一厘米，在钢筋骨架本体8下落的过程中，会挤着夹板12与挤压球11，挤压球11会挤压压力弹簧10来对钢筋骨架本体8进行反作用力，从而进第一步行夹持，之后，带钢筋骨架本体8落在活动板6后，活动板6会由于钢筋骨架本体8的重量，向下运动，向下运动时，会带动活动块5上的齿轮，如图2所示顺时针转动，带动齿条2向上运动，会带动铰接杆3与卡球4向下运动，之后会与钢筋骨架本体8上的钢筋条卡上，完成自锁。
