本发明提供一种基于气体流速负压的高效紫菜烘干装置，涉及紫菜烘干技术领域。该基于气体流速负压的高效紫菜烘干装置，包括烘干炉，所述烘干炉的外围固定连接有进气口，所述烘干炉的外壁内缠绕有加热电阻丝，所述烘干炉的内侧开设有第一通孔，所述烘干炉的中心固定连接有鼓风管，所述鼓风管的外围开设有第二通孔。该基于气体流速负压的高效紫菜烘干装置，大大提高了紫菜铺设的效率，更加省时省力，有助于防止紫菜营养成分的流失，避免了紫菜饼的上表面因脱水较快而提前变焦，保证了烘干炉内气体的流动，提高了烘干效果，避免了回潮现象的发生，提高了烘干的效率，且使烘干炉内的紫菜受热更加均匀。
权利要求
1.一种基于气体流速负压的高效紫菜烘干装置，包括烘干炉(1)，其特征在于：所述烘干炉(1)的外围固定连接有进气口(2)，所述烘干炉(1)的外壁内缠绕有加热电阻丝(3)，所述烘干炉(1)的内侧开设有第一通孔(4)，所述烘干炉(1)的中心固定连接有鼓风管(5)，所述鼓风管(5)的外围开设有第二通孔(6)，所述烘干炉(1)内部鼓风管(5)的外围放置有放置盘(7)，所述放置盘(7)的一端固定安装有收卷筒(8)，所述收卷筒(8)的内部缠绕有盖布(9)，所述盖布(9)远离收卷筒(8)的一端固定连接有拉伸杆(10)，所述放置盘(7)的内部固定安装有圆盘(11)，所述圆盘(11)的顶部开设有圆槽(12)，所述圆槽(12)的底部固定连接有钢丝网(13)，所述圆槽(12)的内部环绕连接有限位条(14)，所述圆盘(11)的中心转动连接有转盘(15)，所述转盘(15)的底端固定安装有旋钮(16)。
2.根据权利要求1所述的一种基于气体流速负压的高效紫菜烘干装置，其特征在于：所述进气口(2)的数量共有两个，对称分布在烘干炉(1)外围的前后两侧，将加热电阻丝(3)与外界空气相连通。
3.根据权利要求1所述的一种基于气体流速负压的高效紫菜烘干装置，其特征在于：所述第一通孔(4)的数量共有十二个，且均匀分布在加热电阻丝(3)与烘干炉(1)内部之间。
4.根据权利要求1所述的一种基于气体流速负压的高效紫菜烘干装置，其特征在于：所述鼓风管(5)贯穿烘干炉(1)的中心，且底部固定连接有鼓风机。
5.根据权利要求1所述的一种基于气体流速负压的高效紫菜烘干装置，其特征在于：所述第二通孔(6)的数量共有六个，且均匀分布在鼓风管(5)的外围，将鼓风管(5)的内部与烘干炉(1)的内部相连通。
6.根据权利要求1所述的一种基于气体流速负压的高效紫菜烘干装置，其特征在于：所述烘干炉(1)内单层放置盘(7)的数量共有六个，且均匀分布在鼓风管(5)的外围。
7.根据权利要求1所述的一种基于气体流速负压的高效紫菜烘干装置，其特征在于：所述拉伸杆(10)滑动连接在放置盘(7)的内部，且底端与圆盘(11)的顶端相贴合。
8.根据权利要求1所述的一种基于气体流速负压的高效紫菜烘干装置，其特征在于：所述限位条(14)的材质为黑铁，在圆槽(12)内缠绕成圆形，一端转动连接在圆槽(12的内侧，另一端转动连接在转盘(15)的外侧。
说明书
一种基于气体流速负压的高效紫菜烘干装置
技术领域
[0001]本发明涉及紫菜烘干技术领域，具体为一种基于气体流速负压的高效紫菜烘干装置。
背景技术
[0002]紫菜是一类生长在潮间带的海藻，其分布范围涵盖了寒带、温带、亚热带和热带海域，是世界上产值最高的栽培海藻，而干紫菜中粗蛋白含量达30％-50％，富含膳食纤维、多种维生素及钙、钾、镁等微量元素，还含藻类特有的藻胆蛋白，具有很高的营养价值，紫菜在收取后含有大量的水分，为了提高紫菜的储存时间，便于运输和售卖，在紫菜收取后需要对其脱水烘干处理。
[0003]起初，紫菜的脱水是通过人工晾晒来完成，但由于工作量大，晾晒周期长，且容易受天气影响，慢慢地就被各种智能烘干设备所取代，而为了方便干紫菜的包装，在对紫菜进行烘干之前需要将紫菜铺设成一定大小圆饼状，但传统的烘干设备对于紫菜的铺设仍需要人工进行操作，费时费力，且在对于大量紫菜进行烘干的过程中，容易因所处区域不同而出现温差，降低了紫菜的烘干效果，且传统的烘干设备为加快烘干，密封性较强，使得空气流动性差，内部蒸发的气体无法很好的排出，在停止烘干后就容易出现回潮的现象，容易造成机器的生锈和损坏。
[0004]为解决上述问题，发明者提供了一种基于气体流速负压的高效紫菜烘干装置，大大提高了紫菜铺设的效率，更加省时省力，有助于防止紫菜营养成分的流失，避免了紫菜饼的上表面因脱水较快而提前变焦，保证了烘干炉内气体的流动，提高了烘干效果，避免了回潮现象的发生，提高了烘干的效率，且使烘干炉内的紫菜受热更加均匀。
发明内容
[0005]为实现以上目的，本发明通过以下技术方案予以实现：一种基于气体流速负压的高效紫菜烘干装置，包括烘干炉、进气口、加热电阻丝、第一通孔、鼓风管、第二通孔、放置盘、收卷筒、盖布、拉伸杆、圆盘、圆槽、钢丝网、限位条、转盘、旋钮。
[0006]其中：
[0007]所述烘干炉的外围固定连接有进气口，所述烘干炉的外壁内缠绕有加热电阻丝，所述烘干炉的内侧开设有第一通孔，所述烘干炉的中心固定连接有鼓风管，所述鼓风管的外围开设有第二通孔，所述烘干炉内部鼓风管的外围放置有放置盘，所述烘干炉内单层放置盘的数量共有六个，且均匀分布在鼓风管的外围，所述放置盘的一端固定安装有收卷筒，所述收卷筒的内部缠绕有盖布，所述盖布远离收卷筒的一端固定连接有拉伸杆，所述放置盘的内部固定安装有圆盘，所述圆盘的顶部开设有圆槽，所述圆槽的底部固定连接有钢丝网，所述圆槽的内部环绕连接有限位条，所述圆盘的中心转动连接有转盘，所述转盘的底端固定安装有旋钮。
[0008]优选的，所述进气口的数量共有两个，对称分布在烘干炉外围的前后两侧，将加热电阻丝与外界空气相连通，使得外界的空气能够进入到加热电阻丝处。
[0009]优选的，所述第一通孔的数量共有十二个，且均匀分布在加热电阻丝与烘干炉内部之间，使得加热电阻丝中的热空气能够进入到烘干炉的内部。
[0010]优选的，所述鼓风管贯穿烘干炉的中心，且底部固定连接有鼓风机，使得鼓风管中能够产生快速流动的气体。
[0011]优选的，所述第二通孔的数量共有六个，且均匀分布在鼓风管的外围，将鼓风管的内部与烘干炉的内部相连通，因此当鼓风管内气体流速变快时，鼓风管的内部就会产生负压，进而使烘干炉内部的空气能够进入到鼓风管中。
[0012]优选的，所述拉伸杆滑动连接在放置盘的内部，且底端与圆盘的顶端相贴合，因此，在拉伸杆滑动的过程中，能够将圆盘上表面多余的紫菜刮除。
[0013]优选的，所述限位条的材质为黑铁，在圆槽内缠绕成圆形，一端转动连接在圆槽的内侧，另一端转动连接在转盘的外侧，因此限位条具有较好的弹性和柔韧性性，当转盘转动时，能够带动圆槽内的限位条进行收缩。
[0014]本发明提供了一种基于气体流速负压的高效紫菜烘干装置。具备以下有益效果：
[0015]1、该基于气体流速负压的高效紫菜烘干装置，通过圆盘顶部圆槽以及圆槽内限位条的设计，利用转动旋钮就能够使圆槽内的紫菜聚集成圆饼状，且根据转动的幅度能够对圆饼的大小进行调节，大大提高了紫菜铺设的效率，更加省时省力。
[0016]2、该基于气体流速负压的高效紫菜烘干装置，通过铺设完成后，在紫菜的上表面覆盖盖布，避免了在烘干时紫菜饼的上表面直接与空气接触，从而有助于防止紫菜营养成分的流失，同时也避免了紫菜饼的上表面因脱水较快而变焦的现象。
[0017]3、该基于气体流速负压的高效紫菜烘干装置，通过烘干炉内部鼓风管的设计，利用鼓风管内部气体快速流动产生的负压，能够将烘干炉内部蒸发的气体及时排除，保证了烘干炉内气体的流动，提高了烘干效果，避免了回潮现象的发生。
[0018]4、该基于气体流速负压的高效紫菜烘干装置，通过烘干炉内部放置盘的逐层摆放，以及烘干炉内气体排出时，加热电阻丝内热空气的均匀排出，在保证单次高烘干量的同时，提高了烘干的效率，且使烘干炉内的紫菜受热更加均匀。
附图说明

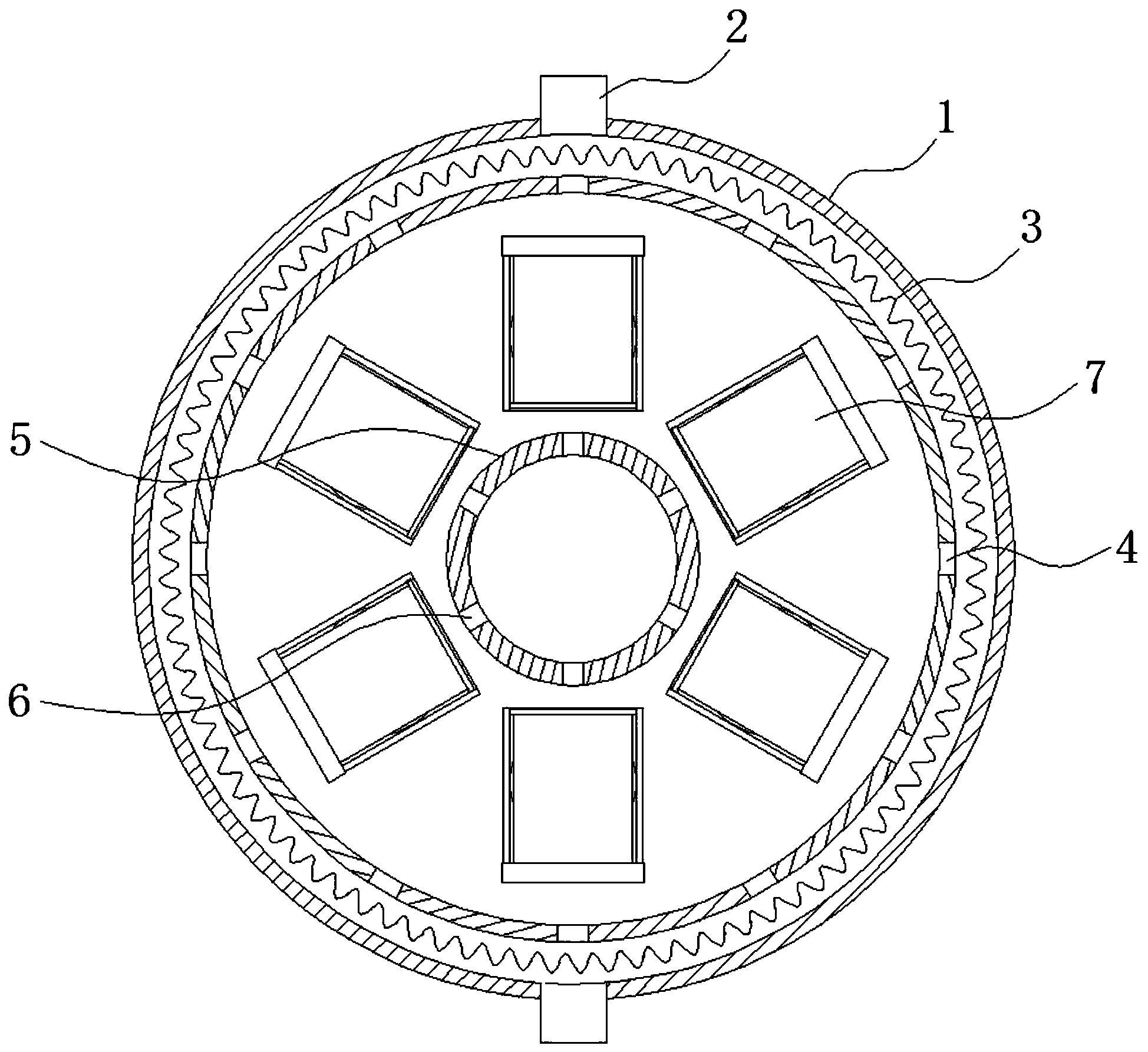

[0019]图1为本发明烘干炉结构俯视的剖视图；
[0020]图2为本发明放置盘结构俯视的剖视图；
[0021]图3为本发明放置盘使用时结构的俯视图；
[0022]图4为本发明限位条收缩时的结构示意图；
[0023]图5为本发明放置盘底部的结构示意图；
[0024]图6为本发明放置盘结构的立体图。
[0025]图中：1烘干炉、2进气口、3加热电阻丝、4第一通孔、5鼓风管、6第二通孔、7放置盘、8收卷筒、9盖布、10拉伸杆、11圆盘、12圆槽、13钢丝网、14限位条、15转盘、16旋钮。
具体实施方式
[0026]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0027]该基于气体流速负压的高效紫菜烘干装置的实施例如下：
[0028]请参阅图1-6，一种基于气体流速负压的高效紫菜烘干装置，包括烘干炉1、进气口2、加热电阻丝3、第一通孔4、鼓风管5、第二通孔6、放置盘7、收卷筒8、盖布9、拉伸杆10、圆盘11、圆槽12、钢丝网13、限位条14、转盘15、旋钮16。
[0029]其中：
[0030]烘干炉1的外围固定连接有进气口2，进气口2的数量共有两个，对称分布在烘干炉1外围的前后两侧，将加热电阻丝3与外界空气相连通，使得外界的空气能够进入到加热电阻丝3处，烘干炉1的外壁内缠绕有加热电阻丝3，烘干炉1的内侧开设有第一通孔4，第一通孔4的数量共有十二个，且均匀分布在加热电阻丝3与烘干炉1内部之间，使得加热电阻丝3中的热空气能够进入到烘干炉1的内部，烘干炉1的中心固定连接有鼓风管5，鼓风管5贯穿烘干炉1的中心，且底部固定连接有鼓风机，使得鼓风管5中能够产生快速流动的气体，鼓风管5的外围开设有第二通孔6，第二通孔6的数量共有六个，且均匀分布在鼓风管5的外围，将鼓风管5的内部与烘干炉1的内部相连通，因此当鼓风管5内气体流速变快时，鼓风管5的内部就会产生负压，进而使烘干炉1内部的空气能够进入到鼓风管5中，通过烘干炉1内部鼓风管5的设计，利用鼓风管5内部气体快速流动产生的负压，能够将烘干炉1内部蒸发的气体及时排除，保证了烘干炉1内气体的流动，提高了烘干效果，避免了回潮现象的发生。
[0031]烘干炉1内部鼓风管5的外围放置有放置盘7，烘干炉1内单层放置盘7的数量共有六个，且均匀分布在鼓风管5的外围，通过烘干炉1内部放置盘7的逐层摆放，以及烘干炉1内气体排出时，加热电阻丝3内热空气的均匀排出，在保证单次高烘干量的同时，提高了烘干的效率，且使烘干炉1内的紫菜受热更加均匀。
[0032]放置盘7的一端固定安装有收卷筒8，收卷筒8的内部缠绕有盖布9，通过铺设完成后，在紫菜的上表面覆盖盖布9，避免了在烘干时紫菜饼的上表面直接与空气接触，从而有助于避免紫菜营养成分的流失，同时也避免了紫菜饼的上表面因脱水较快而变焦的现象。
[0033]盖布9远离收卷筒8的一端固定连接有拉伸杆10，拉伸杆10滑动连接在放置盘7的内部，且底端与圆盘11的顶端相贴合，因此，在拉伸杆10滑动的过程中，能够将圆盘11上表面多余的紫菜刮除，放置盘7的内部固定安装有圆盘11，圆盘11的顶部开设有圆槽12，圆槽12的底部固定连接有钢丝网13，圆槽12的内部环绕连接有限位条14，限位条14的材质为黑铁，在圆槽12内缠绕成圆形，一端转动连接在圆槽12的内侧，另一端转动连接在转盘15的外侧，因此限位条14具有较好的弹性和柔韧性性，当转盘15转动时，能够带动圆槽12内的限位条14进行收缩，圆盘11的中心转动连接有转盘15，转盘15的底端固定安装有旋钮16，通过圆盘11顶部圆槽12以及圆槽12内限位条14的设计，利用转动旋钮16就能够使圆槽12内的紫菜聚集成圆饼状，且根据转动的幅度能够对圆饼的大小进行调节，大大提高了紫菜铺设的效率，更加省时省力。
[0034]在使用时，将紫菜放置在放置盘7上，然后利用拉伸杆10带动盖布9进行移动，在拉伸杆10滑动的过程中，能够将除圆槽12内以外其他地方多余的紫菜刮除，并带动盖布9完全将圆盘11覆盖，避免了紫菜上表面与空气的直接接触，然后通过转动旋钮16使转盘15进行转动，在转盘15转动的过程中，能够同时对限位条14进行拉伸，从而使得圆槽12内的限位条14进行收缩，来对圆槽12内的紫菜进行一定程度的聚集，且能够根据转动的幅度得到不同大小的紫菜圆饼，调节完成后，按每层六个放置盘7的形式将铺设好的放置板7逐层放入烘干炉1中，通过加热电阻丝3的作用使得烘干炉1内部的温度升高，同时打开鼓风机，使中心的鼓风管5内气体快速流动，从而使鼓风管5内产生负压，利用第二通孔6的作用，使得烘干炉1内部的空气以及蒸发的气体能够跟随鼓风管5内的气体流出，同时加热电阻丝3内的热空气也能够通过第一通孔4进入到烘干炉1的内部，加快对于烘干炉1内部紫菜的烘干效果。
