详情

摘要

本发明涉及家用电器技术领域，且公开了一种防过载插排，包含插座块、插排框和电源线，所述插座块的上表面开设有插孔，可插入三脚插头和双脚插头，插排框的表面开设有插座槽，插座槽的内部活动卡接插座块，插座槽的高度微大于插座块的高度，电源线与插排框连接。正常工作时，限位块卡接在下方的限位槽中，上导电片和下导电片接触，当电器发生过载时，会传达电流在电生磁金属块上，电生磁金属块会获得磁性，与推棒产生互斥作用力，将卡接在槽内的限位块推出，由弹簧一的张力，插座块将远离插座槽底部，上导电片与下导电片分离，限位块会卡接在上方的限位槽中，从而实现自动断电，不影响其他用电器的使用。

权利要求

1.一种防过载插排，包含插座块(1)、插排框(2)和电源线(3)，其特征在于：所述插座块(1)的上表面开设有插孔(7)，所述插排框(2)的表面开设有插座槽(6)，所述插座槽(6)的内部活动卡接插座块(1)，所述电源线(3)与插排框(2)连接。

2.根据权利要求1所述的一种防过载插排，其特征在于：所述插排框(2)的右表面固定安装有显示灯带(5)和开关(4)。

3.根据权利要求1所述的一种防过载插排，其特征在于：所述插座块(1)的内部中空，插孔(7)的两侧均固定安装有铜片(8)，铜片(8)的表面固定连接一根导线(9)，导线(9)远离铜片(8)的一端连接上导电片(10)，上导电片(10)固定安装在插座块(1)的底部。

4.根据权利要求1所述的一种防过载插排，其特征在于：所述插座块(1)的右侧开设有一斜面，斜面的底部固定安装有复位弹簧(12)，复位弹簧(12)远离斜面的一端连接有塑料条(11)，塑料条(11)的下方固定安装有限位块(13)，其塑料条(11)上方与插座块(1)固定连接。

5.根据权利要求1所述的一种防过载插排，其特征在于：所述插座槽(6)内底壁固定安装有弹簧一(14)，弹簧一(14)的中间安装有下导电片(15)，下导电片(15)的底部固定安装有弹簧二(17)，弹簧二(17)嵌设在插排框2的内部，下导电片(15)与导线(9)固定连接。

6.根据权利要求1所述的一种防过载插排，其特征在于：所述插座槽(6)的右侧开设有两个限位槽(16)，靠下方的限位槽(16)的右侧固定安装有电生磁金属块(19)，电生磁金属块(19)的右侧与导线(9)固定连接，其左侧固定安装有限位弹簧(20)，限位弹簧(20)远离电生磁金属块(19)的一端活动安装有推棒(18)。

说明书

一种防过载插排

技术领域

[0001]本发明涉及家用电器技术领域，具体为一种防过载插排。

背景技术

[0002]科技的不断发展和人们生活水平的提高，家用电器在我们的日常生活中占据了很大的空间，尤其对于城市生活，家庭里面基本都是以电器为主，而在家庭的使用中，为了能够节省不必要的麻烦，更多的使用就是插排了，插排指的是带电源线和插头且可以移动的多位插座，可以连接一个以上的电源插头，既节省了空间又节省了线路。

[0003]但是，随着家庭里面的电器越来越多，一个插排基本都会有好几个电器共同使用，这样就会造成插排的超负荷运作，会将插排烧坏，甚至造成火灾，给人们生命和财产造成不可估量的后果，然而，现在使用的插排不能消除火灾的隐患，而且也不具备防过载保护功能，当用电负载过载时，不能第一时间给出警报提示和自动切断电源，无法排除过载隐患。

[0004]实用新型内容

[0005](一)解决的技术问题

[0006]针对现有技术的不足，本发明提供了一种防过载插排，具备防过载保护功能，当用电负载过载时，自动切断单个电器电源，不影响其他电器使用等优点，解决了插排超负荷运作，烧坏插排，引起火灾等问题。

[0007](二)技术方案

[0008]为实现上述防过载保护功能，当用电负载过载时，自动切断单个电器电源，不影响其他电器使用等目的，本发明提供如下技术方案：一种防过载插排，包含插座块、插排框和电源线，所述插座块的上表面开设有插孔，可插入三脚插头和双脚插头，插排框的表面开设有插座槽，插座槽的内部活动卡接插座块，插座槽的高度微大于插座块的高度，电源线与插排框连接。

[0009]优选的，所述插排框的右表面固定安装有显示灯带和开关，显示灯带为条形形状。

[0010]优选的，所述插座块的内部中空，插孔的两侧均固定安装有铜片，两侧的铜片呈“八”字形状，铜片固定连接一根导线，导线远离铜片的一端连接上导电片，上导电片固定安装在插座块的底部。

[0011]优选的，所述插座块的右侧中间开设有一斜面槽，斜面槽的底部固定安装有复位弹簧，复位弹簧远离斜面的一端连接有塑料条，塑料条的下方固定安装有限位块，限位块侧面平整，底面与斜面倾斜，塑料条的上方与插座块固定连接。

[0012]优选的，所述插座槽的内底壁固定安装有弹簧一，弹簧一的中间安装有下导电片，下导电片的底部固定安装有弹簧二，弹簧二嵌设在插排框的内部，下导电片与导线固定连接。

[0013]优选的，所述插座槽的右侧开设有两个限位槽，靠下方的限位槽的右侧固定安装有电生磁金属块，电生磁金属块的右侧与导线固定连接，其左侧固定安装有限位弹簧，限位弹簧远离电生磁金属块的一端活动安装有推棒，推棒为永磁铁材质，限位槽的上下壁安装有滑轮。

[0014]优选的，所述插排框的右侧固定安装有铭牌。

[0015](三)有益效果

[0016]与现有技术相比，本发明提供了一种防过载插排，具备以下有益效果：正常工作时，限位块卡接在下方的限位槽中，上导电片和下导电片接触，当电器发生过载时，会传达电流在电生磁金属块上，电生磁金属块会获得磁性，与推棒产生互斥作用力，将卡接在槽内的限位块推出，由弹簧一的张力，插座块将远离插座槽底部，上导电片与下导电片分离，限位块会卡接在上方的限位槽中，从而实现自动断电，不影响其他用电器的使用。

附图说明

[0017]图1为本发明俯视图；

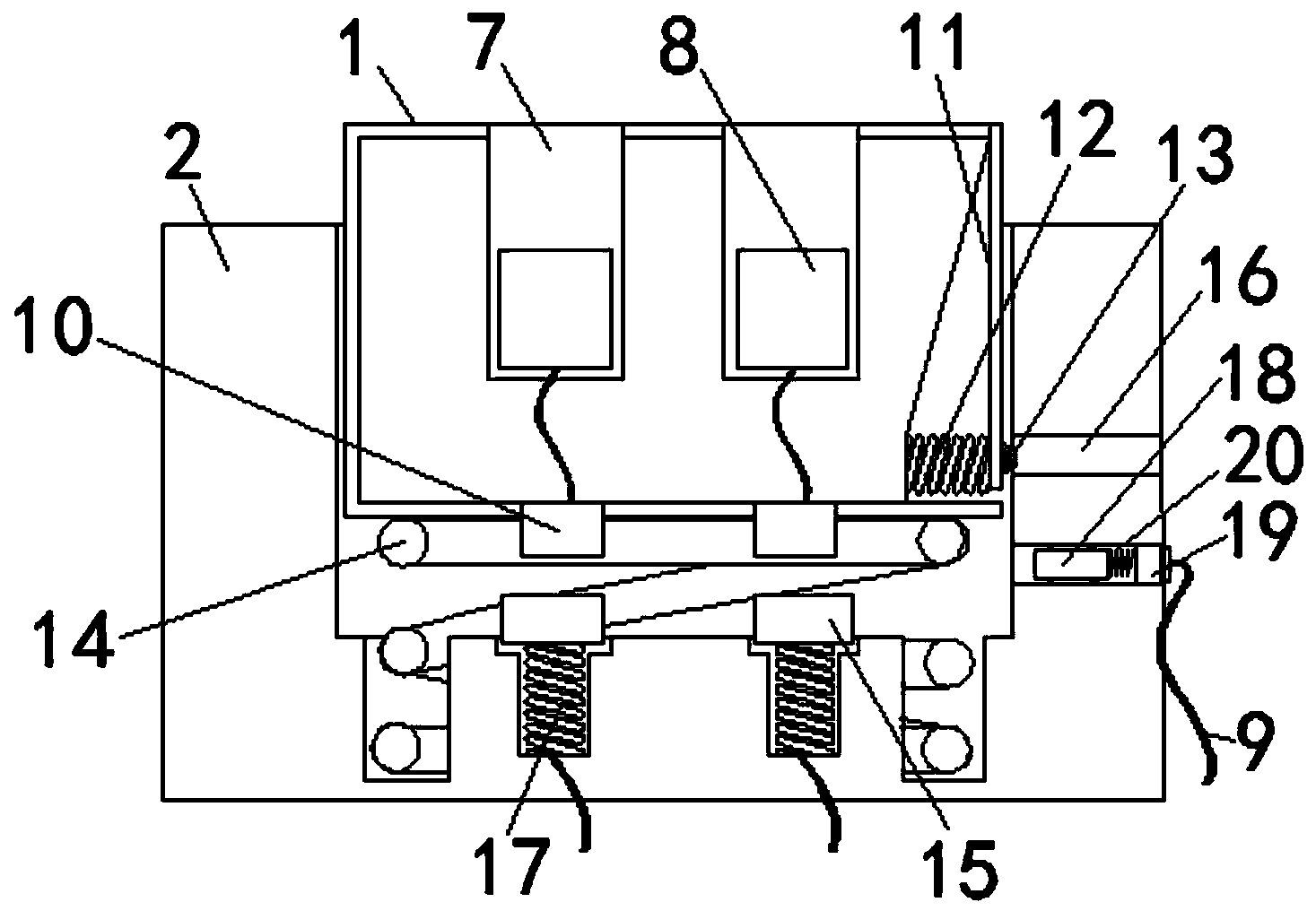

[0018]图2为本发明部件的正视剖视图；

[0019]图3为本发明部件的侧视剖视图；

[0020]图4为本发明部件的俯视图；

[0021]图5为本发明部件的正视剖视图；

[0022]图6为本发明过载时的剖视图；

[0023]图7为本发明正常工作时的剖视图。

[0024]图中：1-插座块、2-插排框、3-电源线、4-开关、5-显示灯带、6-插座槽、7-插孔、8-铜片、9-导线、10-上导电片、11-塑料条、12-复位弹簧、13-限位块、14-弹簧一、15-下导电片、16-限位槽、17-弹簧二、18-推棒、19-电生磁金属块、20-限位弹簧、21-铭牌。

具体实施方式

[0025]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0026]请参阅图1-7，一种防过载插排，包含插座块1、插排框2和电源线3，插座块1的上表面开设有插孔7，可插入三脚插头和双脚插头，插排框2的表面开设有插座槽6，插座槽6的高度微大于插座块1的高度，结构美观，电源线3与插排框2连接，插排框2的右表面固定安装有显示灯带5和开关4，显示灯带5为条形形状，黑夜中可清楚的知道插排位置，防止被绊倒，插座块1的内部中空，插孔7的两边均固定安装有铜片8，两边的铜片8呈“八”字形状，使插头金属条插入时更容易接触铜片8，避免出现接触不良的现象，铜片8连接一根导线9，导线9远离铜片8的一端连接上导电片10，上导电片10在插座块1的底部固定，插座块1的右侧中间开设有一斜面槽，斜面槽的底部固定安装有复位弹簧12，复位弹簧12远离斜面的一端连接有塑料条11，塑料条11的下方固定安装有限位块13，限位块13右侧面与塑料条11平行，底面与顶面倾斜，便于脱离限位槽16，塑料条11的上方与插座块1连接，插座槽6的底部固定安装有弹簧一14，弹簧一14的中间安装有下导电片15，下导电片15的底部固定安装有弹簧二17，下导电片15有导线9连接，且每个下导电片15对应一个上导电片10，插座槽6的右侧开设有两个限位槽16，靠下方的限位槽16的右侧固定安装有电生磁金属块19，电生磁金属块19的右侧有导线9连接，通电可产生磁性，其左侧固定安装有限位弹簧20，限位弹簧20远离电生磁金属块19的一端活动安装有推棒18，推棒18为永磁铁材质，限位槽16的上下壁安装有滑轮，便于推棒18滑动，插座槽6的内部活动卡接插座块1，插排框2的右侧固定安装有铭牌21，可打印此插排的最大功率等。

[0027]工作原理：电器工作，插头插入插孔7，铜片8会卡紧插头上的金属条，正常工作时，插座块1会卡接在插座槽6内部，上导电片10与下导电片15一一对应接触，限位块13卡接在下方的限位槽16内，固定插座块1，同时会挤压弹簧一14，多个电器一起作用在插排上时，可能会出现过载的现象，当过载时，会有电流通过导线9传达在电生磁金属块19上，产生磁性，与推棒18互斥，将卡接在限位槽16内的限位块13推离出去，通过弹簧一14的张力，插座块1会向上移动，上导电片10与下导电片15远离，从而断开电路，限位块13会卡接在上方的限位槽16中，此时，电生磁金属块19磁性消失，复位弹簧20会拉回电生磁金属块19，再次用此插座时，按压即可。

[0028]综上所述，该防过载插排正常工作时，限位块13卡接在下方的限位槽16中，上导电片10和下导电片15接触，当电器发生过载时，会传达电流在电生磁金属块19上，电生磁金属块19会获得磁性，与推棒18产生互斥作用力，将卡接在槽内的限位块13推出，由弹簧一14的张力，插座块1将远离插座槽6底部，上导电片10与下导电片15分离，限位块13会卡接在上方的限位槽16中，从而实现自动断电，不影响其他用电器的使用。

[0029]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个……”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。

[0030]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
