本发明公开了一种污水盆的底部净化辅助清洗调节装置，包括水槽，所述水槽的内部呈倾斜设置有支撑板，所述支撑板的一端转动连接有连接板，所述连接板远离支撑板的一端滑动连接有伸缩块，所述支撑板的内部呈设置有多个凹槽，所述凹槽内部均设置有移动块，所述水槽内部远离连接板的一端设置有过滤杆。本发明通过挤压使得伸缩套内部的水通过底部的连接管到达单向阀中，液体流通过靠近橡胶管一侧的单向阀到达喷头，再通过喷头喷出，污水通过过滤杆向底部流动，通过侧边的过滤布被过滤，使得过滤完成的净水进入容纳槽的内部，具备可方便清洗拖把上的污水、对污水进行分离过滤处理，可自动更换滤纸的优点。
权利要求
1.一种污水盆的底部净化辅助清洗调节装置，包括水槽(1)，其特征在于：所述水槽(1)的内部呈倾斜设置有支撑板(2)，所述支撑板(2)的一端转动连接有连接板(3)，所述连接板(3)远离支撑板(2)的一端滑动连接有伸缩块(4)，所述支撑板(2)的内部呈设置有多个凹槽，所述凹槽内部均设置有移动块(5)，所述水槽(1)内部远离连接板(3)的一端设置有过滤杆(6)，所述过滤杆(6)的两端贯穿水槽(1)侧壁，所述过滤杆(6)的两端均设置有转动环(7)，所述转动环(7)靠近支撑板(2)一侧均设置有棘轮(8)，所述过滤杆(6)的底部一侧设置有过滤布(9)，所述过滤布(9)的顶部与底部均连接有缠绕杆(10)，所述支撑板(2)的底部设置有容纳槽(11)，所述容纳槽(11)远离过滤布(9)的一侧设置有伸缩套(12)，所述伸缩套(12)的内部中心设置有压力弹簧(13)，所述伸缩套(12)的两侧均设置有单向阀(14)。
2.根据权利要求1所述的一种污水盆的底部净化辅助清洗调节装置，其特征在于：所述单向阀(14)靠近伸缩套(12)的一端通过连接管(15)与伸缩套(12)相互连通，所述单向阀(14)靠近容纳槽(11)的一端与容纳槽(11)的底部相互连通，所述单向阀(14)的顶部设置有橡胶管(16)，所述伸缩套(12)的顶部与支撑板(2)的底部相互转动连接。
3.根据权利要求1所述的一种污水盆的底部净化辅助清洗调节装置，其特征在于：所述支撑板(2)的顶部表面设置有多个喷头(17)，所述喷头(17)的底部与橡胶管(16)相互连通，所述移动块(5)的底部呈倾斜设置有多个旋转块(19)，多个所述旋转块(19)的底部之间通过拉杆(18)进行相互连接，所述旋转块(19)的中心与支撑板(2)相互转动连接。
4.根据权利要求1所述的一种污水盆的底部净化辅助清洗调节装置，其特征在于：所述伸缩块(4)的内部设置有与连接板(3)相互对应的凹槽，所述伸缩块(4)通过凹槽与连接板(3)相互滑动连接，所述凹槽的内部设置有伸缩弹簧(20)，所述连接板(3)的与支撑板(2)相互固定连接，所述连接板(3)靠近支撑板(2)一端顶部呈倾斜设置。
5.根据权利要求1所述的一种污水盆的底部净化辅助清洗调节装置，其特征在于：所述拉杆(18)的一端与伸缩块(4)的底部相互转动连接，所述伸缩块(4)远离连接板(3)的两侧均贯穿水槽(1)的侧壁设置有转动轴(21)，所述转动轴(21)与水槽(1)的内部相互转动连接。
6.根据权利要求1所述的一种污水盆的底部净化辅助清洗调节装置，其特征在于：所述棘轮(8)的一侧贯穿水槽(1)的侧壁与支撑板(2)相互固定，所述过滤杆(6)通过转动环(7)与棘轮(8)相互转动连接，所述过滤杆(6)的内部中空，所述过滤杆(6)的表面设置有多个贯穿孔。
7.根据权利要求1所述的一种污水盆的底部净化辅助清洗调节装置，其特征在于：所述缠绕杆(10)位于容纳槽(11)的内部，所述容纳槽(11)的内部中空，所述容纳槽(11)的侧壁顶部靠近过滤布(9)的位置设置有贯穿孔，所述过滤布(9)的顶部靠近过滤杆(6)的位置设置有转动杆，所述过滤布(9)与过滤杆(6)相互贴合。
8.根据权利要求1所述的一种污水盆的底部净化辅助清洗调节装置，其特征在于：所述棘轮(8)通过转动杆与支撑板(2)相互连接，所述棘轮(8)的内壁呈环绕设置有倾斜齿牙，所述转动杆的表面设置有多个拨动片，所述支撑板(2)的顶部表面设置有流水槽(22)。
说明书
一种污水盆的底部净化辅助清洗调节装置
技术领域
[0001]本发明涉及污水处理技术领域，具体为一种污水盆的底部净化辅助清洗调节装置。
背景技术
[0002]在日常的生活中拖地要用到拖把，目前市场上的拖把种类繁多，一般分为布条状和海绵状，通过移动拖把，使得底部的海绵或布条与底板进行摩擦，来使得底板上的灰尘或碎屑被吸附推动，进而聚集在一起，来完成清理，在使用过程中由于灰尘的存在，导致拖把需要经常的涮洗，在家使用的涮洗池通常较小，在一些家庭中则缺少涮洗池。
[0003]传统的涮洗池结构简单，为单纯的水池状，一般的涮洗池在涮洗时无法快速的冲洗干净拖把表面的附着物，而且由于结构较为简单，导致即使冲洗掉了附着也使得无法及时的将污水污物冲刷掉，而且传统的涮洗池对水资源的浪费比较严重，通常是不加利用就直接排放，造成了水资源的浪费，而再次利用污水，需要人工来经常更换过滤纸，十分麻烦。
发明内容
[0004](一)解决的技术问题
[0005]针对现有技术的不足，本发明提供了一种污水盆的底部净化辅助清洗调节装置，具备可方便清洗拖把上的污水、对污水进行分离过滤处理，可自动更换滤纸的优点，解决了传统的设备清洗较差，无法利用污水，难以更换滤纸的问题。
[0006](二)技术方案
[0007]为实现上述方便清洗拖把上的污水、对污水进行分离过滤处理，可自动更换滤纸的目的，本发明提供如下技术方案：一种污水盆的底部净化辅助清洗调节装置，包括水槽，所述水槽的内部呈倾斜设置有支撑板，所述支撑板的一端转动连接有连接板，所述连接板远离支撑板的一端滑动连接有伸缩块，所述支撑板的内部呈设置有多个凹槽，所述凹槽内部均设置有移动块，所述水槽内部远离连接板的一端设置有过滤杆，所述过滤杆的两端贯穿水槽侧壁，所述过滤杆的两端均设置有转动环，所述转动环靠近支撑板一侧均设置有棘轮，所述过滤杆的底部一侧设置有过滤布，所述过滤布的顶部与底部均连接有缠绕杆，所述支撑板的底部设置有容纳槽，所述容纳槽远离过滤布的一侧设置有伸缩套，所述伸缩套的内部中心设置有压力弹簧，所述伸缩套的两侧均设置有单向阀。
[0008]优选的，所述单向阀靠近伸缩套的一端通过连接管与伸缩套相互连通，所述单向阀靠近容纳槽的一端与容纳槽的底部相互连通，所述单向阀的顶部设置有橡胶管，所述伸缩套的顶部与支撑板的底部相互转动连接，所述单向阀为市场常见的塑料单通管。
[0009]优选的，所述支撑板的顶部表面设置有多个喷头，所述喷头的底部与橡胶管相互连通，所述移动块的底部呈倾斜设置有多个旋转块，多个所述旋转块的底部之间通过拉杆进行相互连接，所述旋转块的中心与支撑板相互转动连接，所述支撑板为金属制成。
[0010]优选的，所述伸缩块的内部设置有与连接板相互对应的凹槽，所述伸缩块通过凹槽与连接板相互滑动连接，所述凹槽的内部设置有伸缩弹簧，所述连接板的与支撑板相互固定连接，所述连接板靠近支撑板一端顶部呈倾斜设置，所述连接板的底部设置有滑轨。
[0011]优选的，所述拉杆的一端与伸缩块的底部相互转动连接，所述伸缩块远离连接板的两侧均贯穿水槽的侧壁设置有转动轴，所述转动轴与水槽的内部相互转动连接，所述水槽为陶瓷制成。
[0012]优选的，所述棘轮的一侧贯穿水槽的侧壁与支撑板相互固定，所述过滤杆通过转动环与棘轮相互转动连接，所述过滤杆的内部中空，所述过滤杆的表面设置有多个贯穿孔，所述。
[0013]优选的，所述缠绕杆位于容纳槽的内部，所述容纳槽的内部中空，所述容纳槽的侧壁顶部靠近过滤布的位置设置有贯穿孔，所述过滤布的顶部靠近过滤杆的位置设置有转动杆，所述过滤布与过滤杆相互贴合，所述过滤杆表面设置有防水涂层。
[0014]优选的，所述棘轮通过转动杆与支撑板相互连接，所述棘轮的内壁呈环绕设置有倾斜齿牙，所述转动杆的表面设置有多个拨动片，所述支撑板的顶部表面设置有流水槽，所述流水槽靠近连接板的一侧直径较小，所述棘轮通过拨动片的限制进行单向转动。
[0015]有益效果
[0016]与现有技术相比，本发明提供了一种污水盆的底部净化辅助清洗调节装置，具备以下有益效果：
[0017]1、在使用时，将带有污水，污渍的拖把放置于支撑板的顶部，再打开顶部的水流龙头，通过人工向下压动拖把，使得支撑板的远离棘轮的一侧向下运动，进而向底部压动伸缩套，由于伸缩套的内部设置有水，挤压使得伸缩套内部的水通过底部的连接管到达单向阀中，由于单向阀的内部只能单向流动，进而使得液体流通过靠近橡胶管一侧的单向阀到达喷头，再通过喷头喷出，使得拖把的顶部与底部均受到水流的冲刷，这就能够更加快速的将污渍冲洗掉，并且在支撑板向下移动时，带动伸缩块向连接板一侧移动，进而带动底部的拉杆向支撑板一侧进行移动，进而带动旋转块转动，通过旋转块将顶部的移动块顶起，通过移动块来挤压拖把，并且使得拖把底部产生空隙，方便污水流动，在拖把上移之后，由于伸缩套的内部设置有压力弹簧，通过压力弹簧将伸缩套顶起，进而通过伸缩套将顶部的支撑板顶起，通过另一侧的单向阀将液体吸入伸缩套内部。
[0018]2、由于支撑板呈倾斜设置，使得污水向一侧流动，在支撑板向下转动时，带动连接杆转动，由于连接杆与棘轮相互转动连接，进而带动棘轮转动，通过棘轮通过转动环带动过滤杆转动，使得污水通过过滤杆向底部流动，通过侧边的过滤布被过滤，使得过滤完成的净水进入容纳槽的内部，并且由于过滤杆与过滤布相互贴合，而棘轮通过连接杆的控制，只能单向转动，使得过滤杆单向转动，进而带动过滤布向上移动，进而能够自动的更换过滤布，使得接触过污水的过滤布被收纳到缠绕杆上，无需人工操作，十分方便。
附图说明

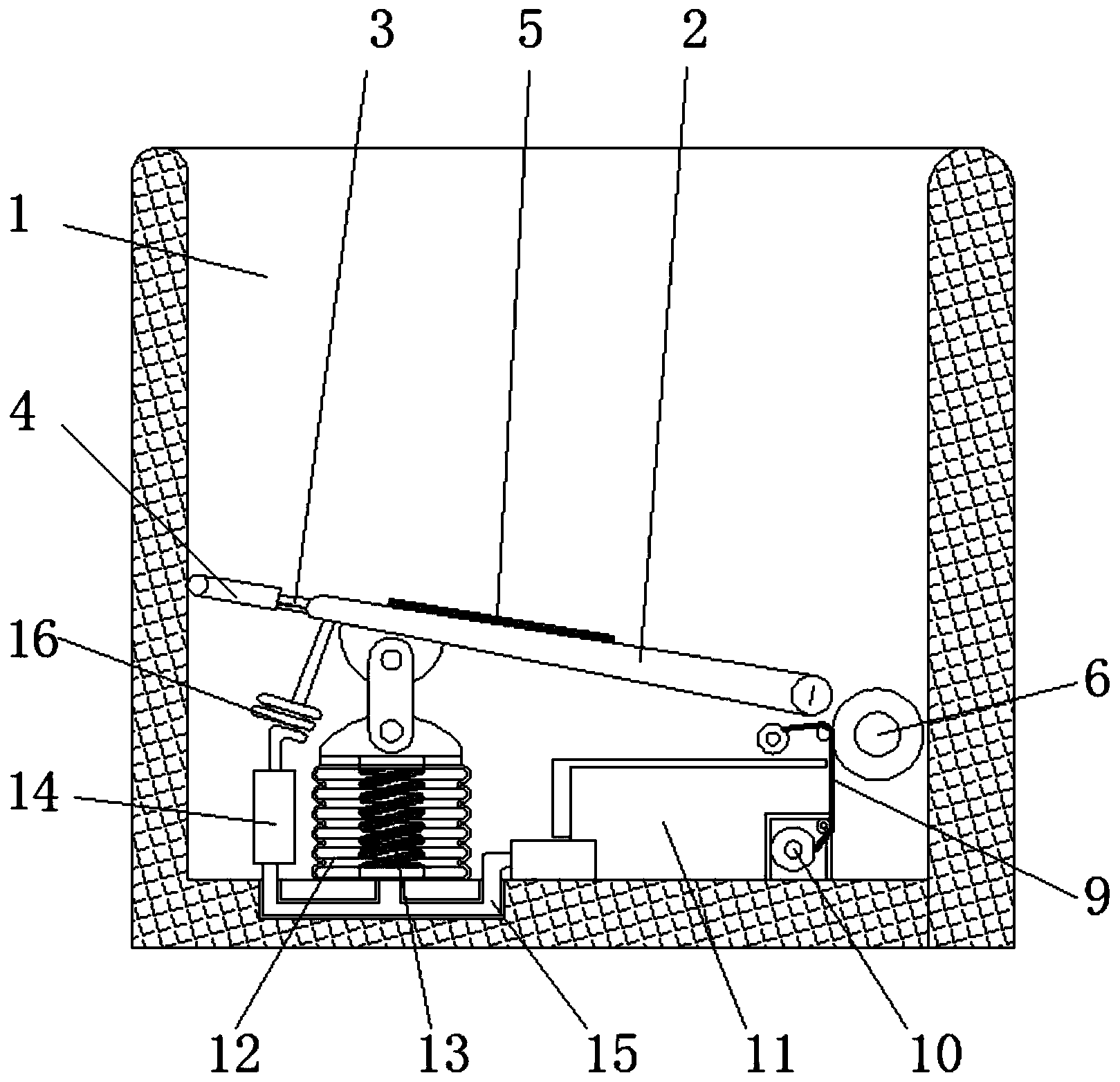

[0019]图1为本发明结构的内部正视图；
[0020]图2为本发明结构的水槽内部俯视图；
[0021]图3为本发明结构的支撑板内部与伸缩块连接处的示意图。
[0022]图中：1、水槽；2、支撑板；3、连接板；4、伸缩块；5、移动块；6、过滤杆；7、转动环；8、棘轮；9、过滤布；10、缠绕杆；11、容纳槽；12、伸缩套；13、压力弹簧；14、单向阀；15、连接管；16、橡胶管；17、喷头；18、拉杆；19、旋转块；20、伸缩弹簧；21、转动轴；22、流水槽。
具体实施方式
[0023]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下获得的有其他实施例，都属于本发明保护的范围。
[0024]请参阅图1-3，一种污水盆的底部净化辅助清洗调节装置，包括水槽1，水槽1的内部呈倾斜设置有支撑板2，支撑板2的一端转动连接有连接板3，连接板3远离支撑板2的一端滑动连接有伸缩块4，支撑板2的内部呈设置有多个凹槽，凹槽内部均设置有移动块5，水槽1内部远离连接板3的一端设置有过滤杆6，过滤杆6的两端贯穿水槽1侧壁，过滤杆6的两端均设置有转动环7，转动环7靠近支撑板2一侧均设置有棘轮8，过滤杆6的底部一侧设置有过滤布9，过滤布9的顶部与底部均连接有缠绕杆10，支撑板2的底部设置有容纳槽11，容纳槽11远离过滤布9的一侧设置有伸缩套12，伸缩套12的内部中心设置有压力弹簧13，伸缩套12的两侧均设置有单向阀14。
[0025]单向阀14靠近伸缩套12的一端通过连接管15与伸缩套12相互连通，单向阀14靠近容纳槽11的一端与容纳槽11的底部相互连通，单向阀14的顶部设置有橡胶管16，伸缩套12的顶部与支撑板2的底部相互转动连接，单向阀14为市场常见的塑料单通管伸缩套12内部的水通过底部的连接管15到达单向阀14中，由于单向阀14的内部只能单向流动，进而使得液体流通过靠近橡胶管16一侧的单向阀14到达喷头17。
[0026]支撑板2的顶部表面设置有多个喷头17，喷头17的底部与橡胶管16相互连通，移动块5的底部呈倾斜设置有多个旋转块19，多个旋转块19的底部之间通过拉杆18进行相互连接，旋转块19的中心与支撑板2相互转动连接，支撑板2为金属制成，拉杆18向支撑板2一侧进行移动，进而带动旋转块19转动，通过旋转块19将顶部的移动块5顶起，通过移动块5来挤压拖把。
[0027]伸缩块4的内部设置有与连接板3相互对应的凹槽，伸缩块4通过凹槽与连接板3相互滑动连接，凹槽的内部设置有伸缩弹簧20，连接板3的与支撑板2相互固定连接，连接板3靠近支撑板2一端顶部呈倾斜设置，连接板3的底部设置有滑轨，支撑板2向下移动时，带动伸缩块4向连接板3一侧移动，进而带动底部的拉杆18向支撑板2一侧进行移动。
[0028]拉杆18的一端与伸缩块4的底部相互转动连接，伸缩块4远离连接板3的两侧均贯穿水槽1的侧壁设置有转动轴21，转动轴21与水槽1的内部相互转动连接，水槽1为陶瓷制成。
[0029]棘轮8的一侧贯穿水槽1的侧壁与支撑板2相互固定，过滤杆6通过转动环7与棘轮8相互转动连接，过滤杆6的内部中空，过滤杆6的表面设置有多个贯穿孔，棘轮8通过转动环7带动过滤杆6转动，使得污水通过过滤杆6向底部流动。
[0030]缠绕杆10位于容纳槽11的内部，容纳槽11的内部中空，容纳槽11的侧壁顶部靠近过滤布9的位置设置有贯穿孔，过滤布9的顶部靠近过滤杆6的位置设置有转动杆，过滤布9与过滤杆6相互贴合，过滤杆6表面设置有防水涂层，污水通过过滤杆6向底部流动，通过侧边的过滤布9被过滤，使得过滤完成的净水进入容纳槽11的内部。
[0031]棘轮8通过转动杆与支撑板2相互连接，棘轮8的内壁呈环绕设置有倾斜齿牙，转动杆的表面设置有多个拨动片，支撑板2的顶部表面设置有流水槽22，流水槽22靠近连接板3的一侧直径较小，棘轮8通过拨动片的限制进行单向转动。
[0032]工作原理：在使用时，将带有污水，污渍的拖把放置于支撑板2的顶部，再打开顶部的水流龙头，通过人工向下压动拖把，使得支撑板2的远离棘轮8一端向下运动，进而向底部压动伸缩套12，由于伸缩套12的内部设置有水，挤压使得伸缩套12内部的水通过底部的连接管15到达单向阀14中，由于单向阀14的内部只能单向流动，进而使得液体流通过靠近橡胶管16一侧的单向阀14到达喷头17，再通过喷头17喷出，使得拖把的顶部与底部均受到水流的冲刷，这就能够更加快速的将污渍冲洗掉，并且在支撑板2向下移动时，带动伸缩块4向连接板3一侧移动，进而带动底部的拉杆18向支撑板2一侧进行移动，进而带动旋转块19转动，通过旋转块19将顶部的移动块5顶起，通过移动块5来挤压拖把，并且使得拖把底部产生空隙，方便污水流动，在拖把上移之后，由于伸缩套12的内部设置有压力弹簧13，通过压力弹簧13将伸缩套12顶起，进而通过伸缩套12将顶部的支撑板2顶起，通过另一侧的单向阀14将液体吸入伸缩套12内部，由于支撑板2呈倾斜设置，使得污水向一侧流动，在支撑板2向下转动时，带动连接杆转动，由于连接杆与棘轮8相互转动连接，进而带动棘轮8转动，通过棘轮8通过转动环7带动过滤杆6转动，使得污水通过过滤杆6向底部流动，通过侧边的过滤布9被过滤，使得过滤完成的净水进入容纳槽11的内部，并且由于过滤杆6与过滤布9相互贴合，而棘轮8通过连接杆的控制，只能单向转动，使得过滤杆6单向转动，进而带动过滤布9向上移动，进而能够自动的更换过滤布9，使得接触过污水的过滤布9被收纳到缠绕杆10上，无需人工操作，十分方便。
[0033]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
