本发明提供一种林业工程中使用的苗木移栽开沟装置，包括:连接仓，电机，凸轮，插入件，扩孔件，侧边件，外撑弹簧，受力杆，受力孔，内缩弹簧，旋转杆，内部导件和移动齿轮；所述限位件的顶端为倒L形结构，且限位件的底端为T形结构，且连接板的上方设有矩形的嵌入槽；所述受力杆的底端通过焊接的方式与连接仓的侧边底端中间位置相连接，此处的受力件起到了嵌入受力齿轮的底部的卡齿，从而通过卡齿受力，从而使连接杆通过滑件进行旋转移动，受力件起到了使连接件旋转的时候进行导向的作用，使得连接杆可以带动连接仓按照固定的方向进行旋转移动，而环形槽则是使受力齿轮的底部嵌入，从而使受力齿轮可以旋转移动。
权利要求
1.一种林业工程中使用的苗木移栽开沟装置，其特征在于：该林业工程中使用的苗木移栽开沟装置包括：固定件(1)，入地件(101)，旋转槽(102)，内部凹槽(103)，嵌入口(104)，受力件(2)，环形槽(201)，受力块(202)，连接杆(3)，滑件(301)，受力电机(302)，受力齿轮(303)，连接板(304)，限位槽(305)，限位件(306)，安装板(307)，连接仓(4)，电机(401)，凸轮(402)，插入件(5)，扩孔件(501)，侧边件(502)，外撑弹簧(503)，受力杆(6)，受力孔(601)，内缩弹簧(602)，旋转杆(7)，内部导件(701)和移动齿轮(702)；所述固定件(1)由两个弧形结构组成圆柱形内部中空结构，且固定件(1)之间通过转轴相连接，且固定件(1)的前端中间位置设有开关件，且固定件(1)的内部通过粘接的方式安装有橡胶材质的防护垫，且固定件(1)的顶端两侧设有T形结构的嵌入口(104)；所述连接杆(3)为矩形棍状结构，且连接杆(3)的内端通过焊接的方式安装有滑件(301)，且滑件(301)的内部与底部通过连接件安装有滑轮，且滑件(301)通过嵌入的方式安装在旋转槽(102)的内部凹槽(103)内部，且连接杆(3)的内端底部通过连接块使用焊接的方式安装有受力电机(302)，且受力电机(302)通过传动轴与受力齿轮(303)的侧边相连接，且受力齿轮(303)的底部通过嵌入的方式插入在环形槽(201)的内部；所述限位件(306)的顶端为倒L形结构，且限位件(306)的底端为T形结构，且连接板(304)的上方设有矩形的嵌入槽；所述受力杆(6)的底端通过焊接的方式与连接仓(4)的侧边底端中间位置相连接。
2.如权利要求1所述林业工程中使用的苗木移栽开沟装置，其特征在于：所述固定件(1)的底部通过焊接的方式安装有圆锥形结构的入地件(101)，且固定件(1)的外侧中间位置设有环状结构的旋转槽(102)，且旋转槽(102)的内部底端设有内部凹槽(103)。
3.如权利要求1所述林业工程中使用的苗木移栽开沟装置，其特征在于：所述受力件(2)为圆环形板状结构，且受力件(2)的上方设有矩形的环形槽(201)，且环形槽(201)的内部设有受力块(202)，且受力件(2)通过焊接的方式安装在固定件(1)的底部外侧。
4.如权利要求1所述林业工程中使用的苗木移栽开沟装置，其特征在于：所述连接杆(3)的外端通过焊接的方式安装有连接板(304)，且连接板(304)的上方设有T形结构的限位槽(305)，且限位件(306)的底端通过嵌入的方式安装在限位槽(305)的内部，且连接板(304)的顶端边缘位置通过焊接的方式安装有安装板(307)。
5.如权利要求1所述林业工程中使用的苗木移栽开沟装置，其特征在于：所述连接仓(4)为矩形内部中空结构，且连接仓(4)的内部顶端通过连接块安装有电机(401)，且电机(401)通过传动轴与凸轮(402)的内侧相连接，且凸轮(402)的外侧与插入件(5)的顶端相连接。
6.如权利要求1所述林业工程中使用的苗木移栽开沟装置，其特征在于：所述插入件(5)为T形板状结构，且插入件(5)的底端为楔形结构，且插入件(5)的背部设有楔形结构的扩孔件(501)，且插入件(5)的侧边设有菱形结构的侧边件(502)，且插入件(5)的顶端通过嵌入的方式安装在连接仓(4)的内部底端，且插入件(5)的顶端底部通过外撑弹簧(503)与连接仓(4)的内部底端相连接。
7.如权利要求1所述林业工程中使用的苗木移栽开沟装置，其特征在于：所述受力杆(6)为倒L形板状结构，且受力杆(6)的外侧中间位置设有矩形结构的受力孔(601)，且受力杆(6)的上方通过嵌入的方式安装在连接板(304)上方的嵌入槽内部，且受力杆(6)的顶端内侧底部通过内缩弹簧(602)与连接杆(3)的上方相连接。
8.如权利要求1所述林业工程中使用的苗木移栽开沟装置，其特征在于：所述旋转杆(7)为圆柱形结构，且旋转杆(7)的外端通过焊接的方式安装有手动件，且旋转杆(7)的中间位置通过焊接的方式安装有圆形板状结构的内部导件(701)，且内部导件(701)通过嵌入的方式安装在安装板(307)内部的旋转槽内部，且旋转杆(7)的内端外侧通过焊接的方式安装有移动齿轮(702)，且移动齿轮(702)的卡齿通过嵌入的方式安装在受力杆(6)侧边的受力孔(601)内部。
说明书
一种林业工程中使用的苗木移栽开沟装置
技术领域
[0001]本发明属于苗木移栽开沟装置技术领域，更具体地说，特别涉及林业工程中使用的苗木移栽开沟装置。
背景技术
[0002]在苗木移栽过程中，通常需要将部分泥土与苗木一起移植，保证苗木的成活率，这时就需要先给苗木边缘泥土进行开沟操作。
[0003]例如申请号：CN201810007183.8中涉及一种果树苗木移栽机，包括设置有悬挂机构的主机架；设置在所述主机架上的地轮；设置在所述主机架的前端底部的旋耕机构；设置在所述主机架上，且位于所述旋耕机构之后的开沟铲；设置在所述主机架上的苗木夹持输送装置，所述苗木夹持输送装置具有苗木搭放部和苗木夹持运输部，所述苗木夹持运输部的一端与所述苗木搭放部相接，另一端为苗木释放端；设置在所述主机架上的栽苗机构，所述栽苗机构包括栽苗盘、夹紧辊以及撑开辊，其中，所述栽苗盘由相对设置于同一安装轴上的两个可变形的薄板构成，所述栽苗盘转动设置在所述主机架上并由所述地轮驱动旋转。
[0004]基于上述专利的检索，以及结合现有技术中的设备发现，上述设备在应用时，结构复杂，制造成本高，且现有的林业工程中使用的苗木移栽开沟装置不便操作，且无法做到省时省力，且现有的林业工程中使用的苗木移栽开沟装置无法做到不需要扶持自动开沟。
发明内容
[0005]为了解决上述技术问题，本发明提供一种林业工程中使用的苗木移栽开沟装置，以解决现有的结构复杂，制造成本高，且现有的林业工程中使用的苗木移栽开沟装置不便操作，且无法做到省时省力，且现有的林业工程中使用的苗木移栽开沟装置无法做到不需要扶持自动开沟的问题。
[0006]本发明一种林业工程中使用的苗木移栽开沟装置的目的与功效，由以下具体技术手段所达成：
[0007]一种林业工程中使用的苗木移栽开沟装置，包括固定件，入地件，旋转槽，内部凹槽，嵌入口，受力件，环形槽，受力块，连接杆，滑件，受力电机，受力齿轮，连接板，限位槽，限位件，安装板，连接仓，电机，凸轮，插入件，扩孔件，侧边件，外撑弹簧，受力杆，受力孔，内缩弹簧，旋转杆，内部导件和移动齿轮；所述固定件由两个弧形结构组成圆柱形内部中空结构，且固定件之间通过转轴相连接，且固定件的前端中间位置设有开关件，且固定件的内部通过粘接的方式安装有橡胶材质的防护垫，且固定件的顶端两侧设有T形结构的嵌入口；所述连接杆为矩形棍状结构，且连接杆的内端通过焊接的方式安装有滑件，且滑件的内部与底部通过连接件安装有滑轮，且滑件通过嵌入的方式安装在旋转槽的内部凹槽内部，且连接杆的内端底部通过连接块使用焊接的方式安装有受力电机，且受力电机通过传动轴与受力齿轮的侧边相连接，且受力齿轮的底部通过嵌入的方式插入在环形槽的内部；所述限位件的顶端为倒L形结构，且限位件的底端为T形结构，且连接板的上方设有矩形的嵌入槽；所述受力杆的底端通过焊接的方式与连接仓的侧边底端中间位置相连接。
[0008]进一步的，所述固定件的底部通过焊接的方式安装有圆锥形结构的入地件，且固定件的外侧中间位置设有环状结构的旋转槽，且旋转槽的内部底端设有内部凹槽。
[0009]进一步的，所述受力件为圆环形板状结构，且受力件的上方设有矩形的环形槽，且环形槽的内部设有受力块，且受力件通过焊接的方式安装在固定件的底部外侧。
[0010]进一步的，所述连接杆的外端通过焊接的方式安装有连接板，且连接板的上方设有T形结构的限位槽，且限位件的底端通过嵌入的方式安装在限位槽的内部，且连接板的顶端边缘位置通过焊接的方式安装有安装板。
[0011]进一步的，所述连接仓为矩形内部中空结构，且连接仓的内部顶端通过连接块安装有电机，且电机通过传动轴与凸轮的内侧相连接，且凸轮的外侧与插入件的顶端相连接。
[0012]进一步的，所述插入件为T形板状结构，且插入件的底端为楔形结构，且插入件的背部设有楔形结构的扩孔件，且插入件的侧边设有菱形结构的侧边件，且插入件的顶端通过嵌入的方式安装在连接仓的内部底端，且插入件的顶端底部通过外撑弹簧与连接仓的内部底端相连接。
[0013]进一步的，所述受力杆为倒L形板状结构，且受力杆的外侧中间位置设有矩形结构的受力孔，且受力杆的上方通过嵌入的方式安装在连接板上方的嵌入槽内部，且受力杆的顶端内侧底部通过内缩弹簧与连接杆的上方相连接。
[0014]进一步的，所述旋转杆为圆柱形结构，且旋转杆的外端通过焊接的方式安装有手动件，且旋转杆的中间位置通过焊接的方式安装有圆形板状结构的内部导件，且内部导件通过嵌入的方式安装在安装板内部的旋转槽内部，且旋转杆的内端外侧通过焊接的方式安装有移动齿轮，且移动齿轮的卡齿通过嵌入的方式安装在受力杆侧边的受力孔内部。
[0015]与现有技术相比，本发明具有如下有益效果：
[0016]在本装置中，设置了受力件与插入件，此处的受力件起到了嵌入受力齿轮的底部的卡齿，从而通过卡齿受力，从而使连接杆通过滑件进行旋转移动，受力件起到了使连接件旋转的时候进行导向的作用，使得连接杆可以带动连接仓按照固定的方向进行旋转移动，而环形槽则是使受力齿轮的底部嵌入，从而使受力齿轮可以旋转移动，而受力块则是起到了将环形槽的内部进行间隔，从而使得受力齿轮的卡齿可以嵌入，从而使受力齿轮可以受力，从而带动连接杆进行旋转，此处的插入件则是起到了受力逐渐插入到泥土中，从而将泥土排出，使苗木的边缘位置的泥土可以开沟，从而使得苗木可以与部分泥土一起移栽，保证苗木的成活率，插入件的底部为楔形结构，是为了插入件在受力之后可以流畅的插入到泥土之中，从而对泥土进行开沟，而插入件后侧楔形结构的扩孔件则是起到了将泥土带出沟内的作用，插入件受到凸轮下压，然后经过外撑弹簧复位，以此循环，使扩孔件的顶端逐步将泥土从沟内带出，而侧边件则是起到了插入件向侧边移动的时候，进行向侧边开沟的作用，使得苗木的边缘位置可以形成一个倾斜状的圆形土沟，从而使得苗木可以一起将泥土进行移栽，从而解决了不便操作，且无法做到省时省力，且现有的林业工程中使用的苗木移栽开沟装置无法做到不需要扶持自动开沟的问题。
附图说明

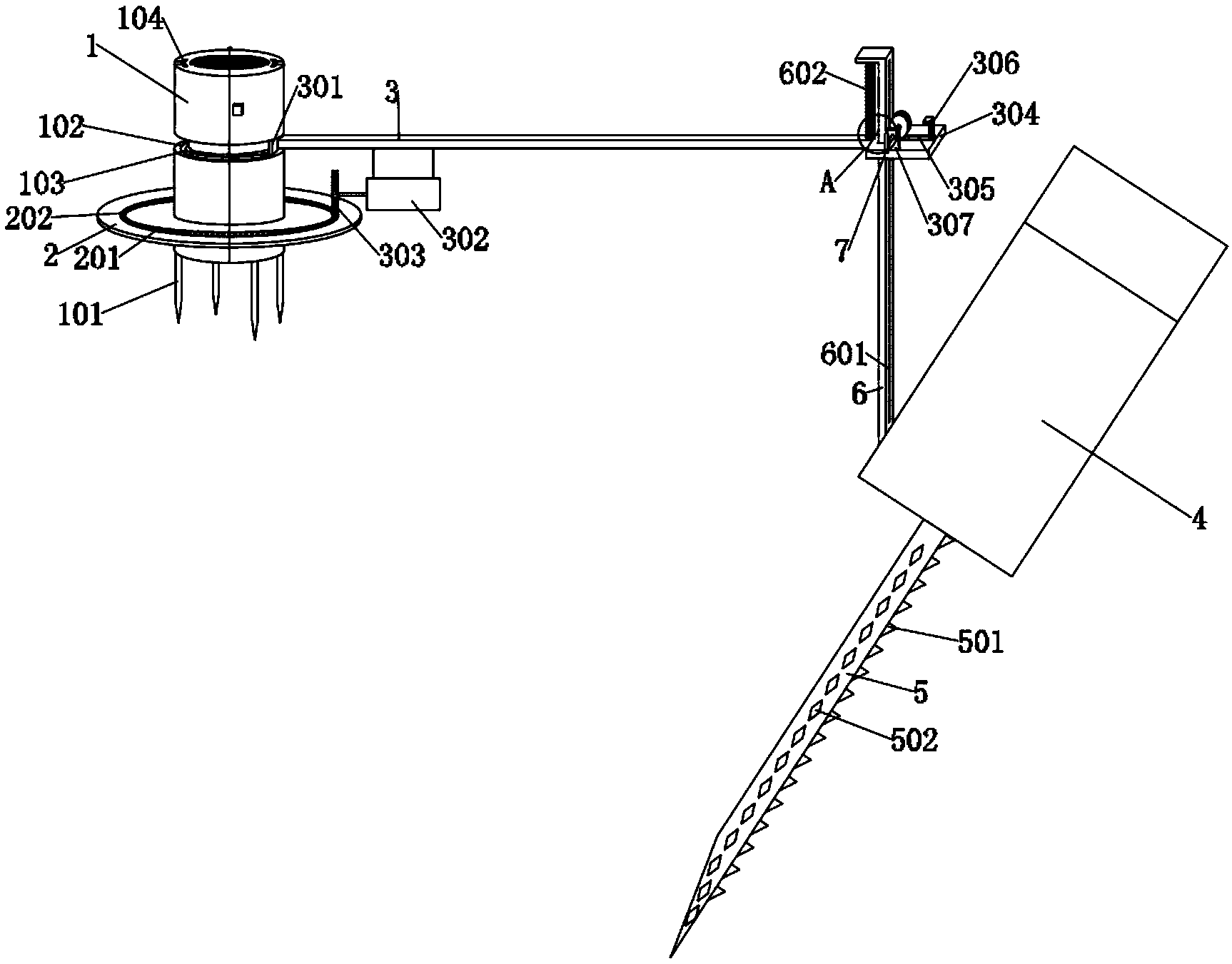

[0017]图1是本发明的立体结构示意图。
[0018]图2是本发明由图1引出的A部局部放大结构示意图。
[0019]图3是本发明的连接仓内部结构示意图。
[0020]图4是本发明的受力件俯视结构示意图。
[0021]图5是本发明的滑件仰视结构示意图。
[0022]图6是本发明的固定件局部内部结构示意图。
[0023]图7是本发明的连接板俯视结构示意图。
[0024]图8是本发明的连接板侧视结构示意图。
[0025]图9是本发明的旋转杆侧视结构示意图。
[0026]图中，部件名称与附图编号的对应关系为：
[0027]固定件-1，入地件-101，旋转槽-102，内部凹槽-103，嵌入口-104，受力件-2，环形槽-201，受力块-202，连接杆-3，滑件-301，受力电机-302，受力齿轮-303，连接板-304，限位槽-305，限位件-306，安装板-307，连接仓-4，电机-401，凸轮-402，插入件-5，扩孔件-501，侧边件-502，外撑弹簧-503，受力杆-6，受力孔-601，内缩弹簧-602，旋转杆-7，内部导件-701，移动齿轮-702。
具体实施方式
[0028]下面结合附图和实施例对本发明的实施方式作进一步详细描述。以下实施例用于说明本发明，但不能用来限制本发明的范围。
[0029]在本发明的描述中，除非另有说明，“多个”的含义是两个或两个以上；术语“上”、“下”、“左”、“右”、“内”、“外”、“前端”、“后端”、“头部”、“尾部”等指示的方位或位置关系为基于附图所示的方位或位置关系，仅是为了便于描述本发明和简化描述，而不是指示或暗示所指的装置或元件必须具有特定的方位、以特定的方位构造和操作，因此不能理解为对本发明的限制。此外，术语“第一”、“第二”、“第三”等仅用于描述目的，而不能理解为指示或暗示相对重要性。
[0030]在本发明的描述中，需要说明的是，除非另有明确的规定和限定，术语“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本发明中的具体含义。
[0031]实施例：
[0032]如附图1至附图9所示：
[0033]本发明提供一种林业工程中使用的苗木移栽开沟装置，包括有：固定件1，入地件101，旋转槽102，内部凹槽103，嵌入口104，受力件2，环形槽201，受力块202，连接杆3，滑件301，受力电机302，受力齿轮303，连接板304，限位槽305，限位件306，安装板307，连接仓4，电机401，凸轮402，插入件5，扩孔件501，侧边件502，外撑弹簧503，受力杆6，受力孔601，内缩弹簧602，旋转杆7，内部导件701和移动齿轮702；固定件1由两个弧形结构组成圆柱形内部中空结构，且固定件1之间通过转轴相连接，且固定件1的前端中间位置设有开关件，且固定件1的内部通过粘接的方式安装有橡胶材质的防护垫，且固定件1的顶端两侧设有T形结构的嵌入口104；连接杆3为矩形棍状结构，且连接杆3的内端通过焊接的方式安装有滑件301，且滑件301的内部与底部通过连接件安装有滑轮，且滑件301通过嵌入的方式安装在旋转槽102的内部凹槽103内部，且连接杆3的内端底部通过连接块使用焊接的方式安装有受力电机302，且受力电机302通过传动轴与受力齿轮303的侧边相连接，且受力齿轮303的底部通过嵌入的方式插入在环形槽201的内部；限位件306的顶端为倒L形结构，且限位件306的底端为T形结构，且连接板304的上方设有矩形的嵌入槽；受力杆6的底端通过焊接的方式与连接仓4的侧边底端中间位置相连接。
[0034]其中，固定件1的底部通过焊接的方式安装有圆锥形结构的入地件101，且固定件1的外侧中间位置设有环状结构的旋转槽102，且旋转槽102的内部底端设有内部凹槽103，此处的固定件1起到了固定在苗木底部周围，从而使连接仓4与插入件5可以按照固定的方向进行旋转，入地件101则是起到了插入到泥土中的作用，使固定件1可以稳固的固定在树木底部，而旋转槽102则是用来使连接杆3通过的，使滑件301可以嵌入在内部凹槽103的内部，从而使连接杆3带动连接仓4进行流畅的旋转。
[0035]其中，受力件2为圆环形板状结构，且受力件2的上方设有矩形的环形槽201，且环形槽201的内部设有受力块202，且受力件2通过焊接的方式安装在固定件1的底部外侧，此处的受力件2起到了嵌入受力齿轮303的底部的卡齿，从而通过卡齿受力，从而使连接杆3通过滑件301进行旋转移动，受力件2起到了使连接件2旋转的时候进行导向的作用，使得连接杆3可以带动连接仓4按照固定的方向进行旋转移动，而环形槽201则是使受力齿轮303的底部嵌入，从而使受力齿轮303可以旋转移动，而受力块202则是起到了将环形槽201的内部进行间隔，从而使得受力齿轮303的卡齿可以嵌入，从而使受力齿轮303可以受力，从而带动连接杆3进行旋转。
[0036]其中，连接杆3的外端通过焊接的方式安装有连接板304，且连接板304的上方设有T形结构的限位槽305，且限位件306的底端通过嵌入的方式安装在限位槽305的内部，且连接板304的顶端边缘位置通过焊接的方式安装有安装板307，此处的连接杆3起到了连接与支撑连接仓4的作用，而连接板304则是起到了安装旋转杆7、受力杆6以及限位件306的作用，而限位槽305则是用来嵌入安装限位件306的，使限位件306在移动的时候不会脱离，而倒L形结构的限位件306则是起到了通过在限位槽305内部移动，从而对移动齿轮702进行限位的作用，而安装板307则是用来安装与嵌入内部导件701的。
[0037]其中，连接仓4为矩形内部中空结构，且连接仓4的内部顶端通过连接块安装有电机401，且电机401通过传动轴与凸轮402的内侧相连接，且凸轮402的外侧与插入件5的顶端相连接，此处的连接仓4起到了安装电机401和插入件5与连接受力杆6的作用，而电机401则是通过将旋转动力传递给凸轮402，从而使凸轮402的外侧与插入件5的顶端相接触，使插入件5逐次下移，从而使插入件5逐步插入到泥土中，从而进行开沟操作。
[0038]其中，插入件5为T形板状结构，且插入件5的底端为楔形结构，且插入件5的背部设有楔形结构的扩孔件501，且插入件5的侧边设有菱形结构的侧边件502，且插入件5的顶端通过嵌入的方式安装在连接仓4的内部底端，且插入件5的顶端底部通过外撑弹簧503与连接仓4的内部底端相连接，此处的插入件5则是起到了受力逐渐插入到泥土中，从而将泥土排出，使苗木的边缘位置的泥土可以开沟，从而使得苗木可以与部分泥土一起移栽，保证苗木的成活率，插入件5的底部为楔形结构，是为了插入件5在受力之后可以流畅的插入到泥土之中，从而对泥土进行开沟，而插入件5后侧楔形结构的扩孔件501则是起到了将泥土带出沟内的作用，插入件5受到凸轮402下压，然后经过外撑弹簧503复位，以此循环，使扩孔件501的顶端逐步将泥土从沟内带出，而侧边件502则是起到了插入件5向侧边移动的时候，进行向侧边开沟的作用，使得苗木的边缘位置可以形成一个倾斜状的圆形土沟，从而使得苗木可以一起将泥土进行移。
[0039]其中，受力杆6为倒L形板状结构，且受力杆6的外侧中间位置设有矩形结构的受力孔601，且受力杆6的上方通过嵌入的方式安装在连接板304上方的嵌入槽内部，且受力杆6的顶端内侧底部通过内缩弹簧602与连接杆3的上方相连接，此处的受力杆6起到了带动连接仓4与插入件5下移或上升的作用，而受力孔601则是起到了与移动齿轮702相连接的作用，从而使得可以通过人力使用旋转杆7的外端控制移动齿轮702的旋转，从而调节受力杆6上升，而内缩弹簧602则是起到了拉动受力杆6的顶端，使受力杆6带动插入件5始终处于下压的状态，使插入件5在移动的时候逐步插入到泥土中，从而进行开沟操作。
[0040]其中，旋转杆7为圆柱形结构，且旋转杆7的外端通过焊接的方式安装有手动件，且旋转杆7的中间位置通过焊接的方式安装有圆形板状结构的内部导件701，且内部导件701通过嵌入的方式安装在安装板307内部的旋转槽内部，且旋转杆7的内端外侧通过焊接的方式安装有移动齿轮702，且移动齿轮702的卡齿通过嵌入的方式安装在受力杆6侧边的受力孔601内部，此处的旋转杆7起到了带动移动齿轮702进行旋转的作用，旋转杆7的外端设有手动件则是为了可以接收人手部传来的动力，而内部导件701则是起到了使旋转杆7与旋转齿轮702可以按照固定的方向流畅的进行旋转，而此处的移动齿轮702则是起到了接收旋转动力，从而使移动齿轮702外侧的卡齿嵌入在受力孔601中，从而控制受力杆6进行上升，然后进过移动限位件306与移动齿轮702外侧的卡齿接触，从而控制移动齿轮702不再旋转。
[0041]使用时：首先通过人力将固定件1进行移动，通过人力将固定件1放置在苗木的底部外侧然后将固定件1并拢，使的固定件1合拢，然后按压固定件1，使入地件101插入到泥土中，然后通过人力将滑头301通过嵌入口104插入到内部凹槽103的内部，使受力齿轮303底部插入到环形槽201的内部，然后使插入件5的底端与地面接触，然后打开电机401的电源开关，使插入件5插入到泥土中，然后打开受力电机302的电源开关，使受力齿轮303旋转，从而使插入件5进行移动，将果树的底部外侧进行开沟，从而使得可以将苗木与周围的部分泥土一起移栽，保证提高苗木的成活率。
[0042]本发明的实施例是为了示例和描述起见而给出的，而并不是无遗漏的或者将本发明限于所公开的形式。很多修改和变化对于本领域的普通技术人员而言是显而易见的。选择和描述实施例是为了更好说明本发明的原理和实际应用，并且使本领域的普通技术人员能够理解本发明从而设计适于特定用途的带有各种修改的各种实施例。
