本发明涉及给排水管道技术领域，尤其涉及一种给排水管道用疏通连接套。本发明要解决的技术问题是给排水管道堵塞后不方便疏通。为了解决上述技术问题，本发明提供了一种给排水管道用疏通连接套，包括连接套，所述连接套两侧开设的通口内均套接有对接套，且两个对接套内均插接有水管，所述对接套一侧的顶部和底部均开设有安装腔，所述安装腔通过密封装置与水管密封连接，所述连接套内壁的顶部连接有疏通装置。本发明通过对疏通装置的改进，当两个水管内部堵塞时，转轴推动拨动叶移动至两个水管的位置，启动内置电机，能够使转轴带动拨动叶转动，从而能够使水加速流动，此时，能够使水流冲击已堵塞的位置，为此，能够快速完成疏通工作。
权利要求
1.一种给排水管道用疏通连接套，包括连接套(1)，其特征在于：所述连接套(1)两侧开设的通口内均套接有对接套(2)，且两个对接套(2)内均插接有水管(3)，所述对接套(2)一侧的顶部和底部均开设有安装腔(4)，所述安装腔(4)通过密封装置(5)与水管(3)密封连接，所述连接套(1)内壁的顶部连接有疏通装置(6)。
2.根据权利要求1所述的一种给排水管道用疏通连接套，其特征在于：所述密封装置(5)包括压块(501)，所述压块(501)套接在安装腔(4)内，所述安装腔(4)内壁的一侧开设有滑槽(502)，所述滑槽(502)内壁的顶部和底部通过滑杆(503)连接，所述滑槽(502)内且套接在滑杆(503)上滑动连接有滑块(504)，所述滑杆(503)上且位于滑块(504)的上方套接有压力弹簧(505)，所述压力弹簧(505)的两端分别与滑槽(502)内壁的顶部和滑块(504)的顶部固定连接，所述压块(501)的一侧与滑块(504)的一侧固定连接，所述安装腔(4)内壁的顶部和底部且远离压块(501)的一侧通过限位杆(506)连接，所述限位杆(506)上套接有限位块(507)，所述限位杆(506)上且位于限位块(507)的上方套接有挤压弹簧(508)，所述挤压弹簧(508)的两端分别与安装腔(4)内壁的顶部和限位块(507)的顶部固定连接，所述压块(501)的另一侧与限位块(507)的一侧固定连接，所述限位块(507)的另一侧与调节块(509)的一侧固定连接，所述调节块(509)的一端贯穿安装腔(4)且延伸至其外部，且四个压块(501)以两个为一组相对的一侧均固定连接有密封垫(510)，四个所述密封垫(510)与压块(501)相背的一端分别套接在两个水管(3)侧表面上开设的环形密封槽(511)内。
3.根据权利要求1所述的一种给排水管道用疏通连接套，其特征在于：所述疏通装置(6)包括主活动套(601)，所述主活动套(601)内套接有机械活塞(602)，所述机械活塞(602)的两侧均固定连接两个齿牙(603)，所述齿牙(603)贯穿主活动套(601)上开设的通槽且延伸至其外部，所述连接套(1)内壁的前后两侧且位于主活动套(601)的两侧均通过主活动杆(604)连接，所述连接套(1)内壁的前后侧且分别对应两个主活动杆(604)的下方均通过从活动杆(605)连接，所述主活动杆(604)和从活动杆(605)上分别套接有主动轮(606)和从动轮(607)，所述主动轮(606)通过齿条带(608)与从动轮(607)传动连接，所述齿条带(608)与齿牙(603)啮合，所述连接套(1)内壁的两侧均固定连接有内部支撑架板(609)，所述内部支撑架板(609)的顶部固定连接有驱动电机(610)，所述驱动电机(610)的输出端套接有主传动轮(611)，所述主活动杆(604)上且位于齿条带(608)的前方套接有从传动轮(612)，所述主传动轮(611)通过皮带(613)与从传动轮(612)传动连接，所述机械活塞(602)内套接有内置电机(614)，所述内置电机(614)的输出端从上到下依次贯穿机械活塞(602)和主活动套(601)的底部并与其下方的转轴(615)的顶部固定连接，所述内置电机(614)的输出端与转轴(615)顶部开设的容纳孔内壁的底部固定连接，所述转轴(615)侧表面的四周且对应两个水管(3)的位置均固定连接有拨动叶(616)，所述转轴(615)顶部的四周均开设有圆槽(617)，所述圆槽(617)内套接有滚珠(618)，所述滚珠(618)裸露在圆槽(617)外部的侧表面搭接在机械活塞(602)的底部。
4.根据权利要求1所述的一种给排水管道用疏通连接套，其特征在于：所述主活动套(601)内部的形状为圆柱形，且机械活塞(602)的形状为圆柱形。
5.根据权利要求1所述的一种给排水管道用疏通连接套，其特征在于：所述拨动叶(616)的形状弧形，且拨动叶(616)弯曲的弧度为30°-35°之间。
6.根据权利要求1所述的一种给排水管道用疏通连接套，其特征在于：所述滚珠(618)的直径为圆槽(617)开口直径的三倍到四倍之间，且滚珠(618)的部分侧表面搭接在圆槽(617)的内壁上。
7.根据权利要求1所述的一种给排水管道用疏通连接套，其特征在于：所述水管(3)的侧表面搭接在对接套(2)的内壁上，且连接套(1)内壁的底部为弧形。
说明书
一种给排水管道用疏通连接套
技术领域
[0001]本发明涉及给排水管道技术领域，具体为一种给排水管道用疏通连接套。
背景技术
[0002]给排水一般指的是城市用水供给系统和排水系统，简称给排水。现有的给排水系统在连接时都需要配备相关的连接管道，从而能够使城市用水正常供给，然而在排水过程中，由于水分中含有大量的杂质，时间一久，容易对管道内部造成堵塞，并且不方便对其进行疏通，从而容易给整个给排水系统造成不良的后果。
发明内容
[0003](一)解决的技术问题
[0004]针对现有技术的不足，本发明提供了一种给排水管道用疏通连接套，解决了给排水管道堵塞后不方便疏通的问题。
[0005](二)技术方案
[0006]为实现以上目的，本发明通过以下技术方案予以实现：一种给排水管道用疏通连接套，包括连接套，所述连接套两侧开设的通口内均套接有对接套，且两个对接套内均插接有水管，所述对接套一侧的顶部和底部均开设有安装腔，所述安装腔通过密封装置与水管密封连接，所述连接套内壁的顶部连接有疏通装置。
[0007]优选的，所述密封装置包括压块，所述压块套接在安装腔内，所述安装腔内壁的一侧开设有滑槽，所述滑槽内壁的顶部和底部通过滑杆连接，所述滑槽内且套接在滑杆上滑动连接有滑块，所述滑杆上且位于滑块的上方套接有压力弹簧，所述压力弹簧的两端分别与滑槽内壁的顶部和滑块的顶部固定连接，所述压块的一侧与滑块的一侧固定连接，所述安装腔内壁的顶部和底部且远离压块的一侧通过限位杆连接，所述限位杆上套接有限位块，所述限位杆上且位于限位块的上方套接有挤压弹簧，所述挤压弹簧的两端分别与安装腔内壁的顶部和限位块的顶部固定连接，所述压块的另一侧与限位块的一侧固定连接，所述限位块的另一侧与调节块的一侧固定连接，所述调节块的一端贯穿安装腔且延伸至其外部，且四个压块以两个为一组相对的一侧均固定连接有密封垫，四个所述密封垫与压块相背的一端分别套接在两个水管侧表面上开设的环形密封槽内。
[0008]优选的，所述疏通装置包括主活动套，所述主活动套内套接有机械活塞，所述机械活塞的两侧均固定连接两个齿牙，所述齿牙贯穿主活动套上开设的通槽且延伸至其外部，所述连接套内壁的前后两侧且位于主活动套的两侧均通过主活动杆连接，所述连接套内壁的前后侧且分别对应两个主活动杆的下方均通过从活动杆连接，所述主活动杆和从活动杆上分别套接有主动轮和从动轮，所述主动轮通过齿条带与从动轮传动连接，所述齿条带与齿牙啮合，所述连接套内壁的两侧均固定连接有内部支撑架板，所述内部支撑架板的顶部固定连接有驱动电机，所述驱动电机的输出端套接有主传动轮，所述主活动杆上且位于齿条带的前方套接有从传动轮，所述主传动轮通过皮带与从传动轮传动连接，所述机械活塞内套接有内置电机，所述内置电机的输出端从上到下依次贯穿机械活塞和主活动套的底部并与其下方的转轴的顶部固定连接，所述内置电机的输出端与转轴顶部开设的容纳孔内壁的底部固定连接，所述转轴侧表面的四周且对应两个水管的位置均固定连接有拨动叶，所述转轴顶部的四周均开设有圆槽，所述圆槽内套接有滚珠，所述滚珠裸露在圆槽外部的侧表面搭接在机械活塞的底部。
[0009]优选的，所述主活动套内部的形状为圆柱形，且机械活塞的形状为圆柱形。
[0010]优选的，所述拨动叶的形状弧形，且拨动叶弯曲的弧度为30°-35°之间。
[0011]优选的，所述滚珠的直径为圆槽开口直径的三倍到四倍之间，且滚珠的部分侧表面搭接在圆槽的内壁上。
[0012]优选的，所述水管的侧表面搭接在对接套的内壁上，且连接套内壁的底部为弧形。
[0013](三)有益效果
[0014]本发明提供了一种给排水管道用疏通连接套，具备以下有益效果：
[0015](1)、该给排水管道用疏通连接套，通过对疏通装置的改进，当两个水管内部堵塞时，启动驱动电机，能够通过皮带带动主活动杆转动，配合从活动杆的使用，能够使齿条带转动，从而两个齿条带能够通过齿牙带动机械活塞在主活动套内向下移动，此时，能够使转轴推动拨动叶移动至两个水管的位置，最后启动内置电机，能够使转轴带动拨动叶转动，从而能够使水加速流动，此时，能够使水流冲击已堵塞的位置，为此，能够快速完成疏通工作。
[0016](2)、该给排水管道用疏通连接套，通过对密封装置的改进，当两个水管套接在对接套内时，松开四个调节块，在压力弹簧和挤压弹簧回弹力的作用下，能够使压块迅速回位，并且推动密封垫套接在环形密封槽内，向外推动调节块，能够使密封垫再次脱离环形密封槽，从而方便将水管由对接套内取出，此时，方便对水管的内部进行清理，增加了对水管疏通的方式。
附图说明

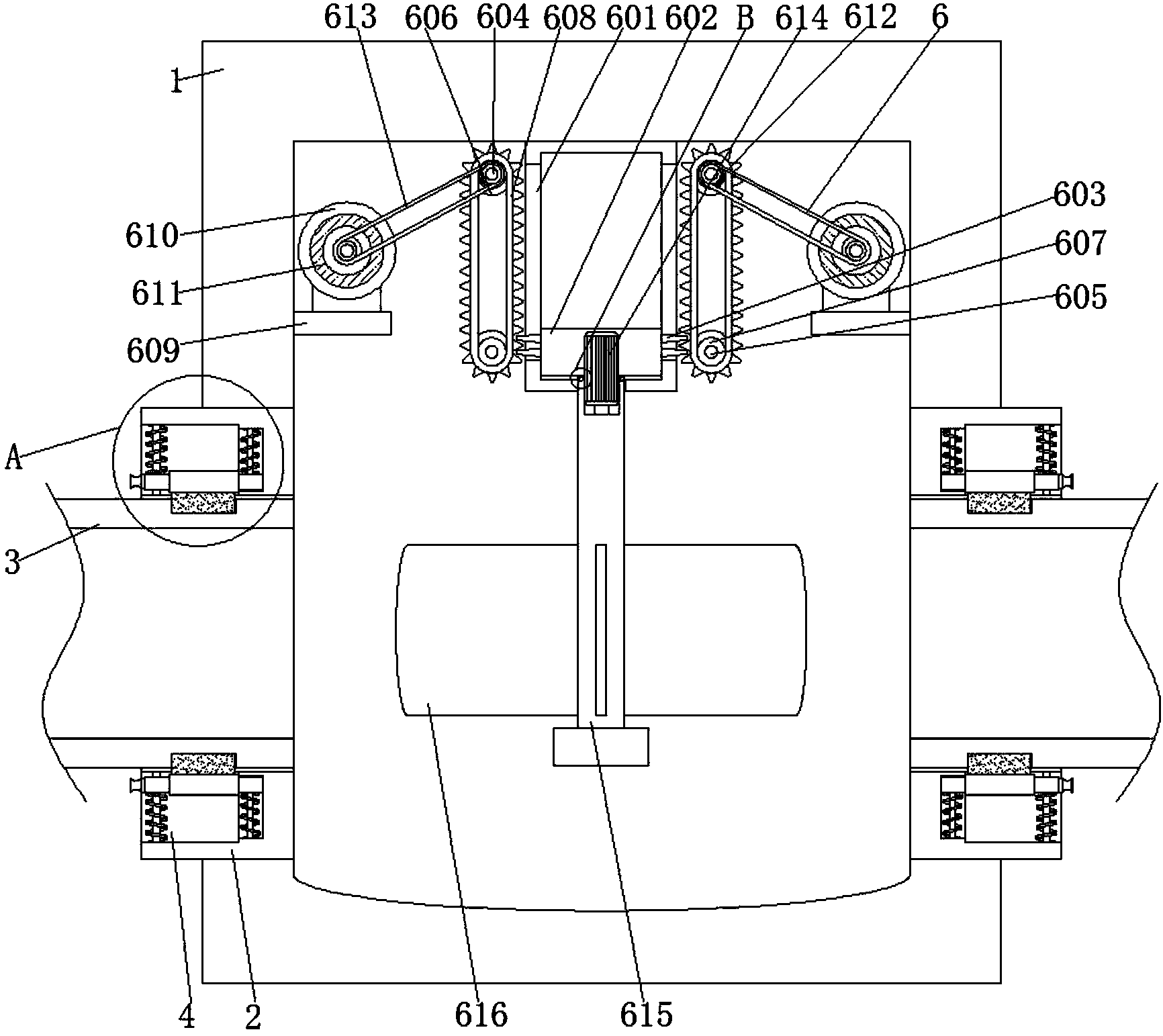

[0017]图1为本发明结构正面的剖视图；
[0018]图2为本发明图1中A处结构的放大图；
[0019]图3为本发明图1中B处结构的放大图
[0020]图4为本发明结构主活动杆的俯视图。
[0021]图中：1连接套、2对接套、3水管、4安装腔、5密封装置、501压块、502滑槽、503滑杆、504滑块、505压力弹簧、506限位杆、507限位块、508挤压弹簧、509调节块、510密封垫、511环形密封槽、6疏通装置、601主活动套、602机械活塞、603齿牙、604主活动杆、605从活动杆、606主动轮、607从动轮、608齿条带、609支撑架板、610驱动电机、611主传动轮、612从传动轮、613皮带、614内置电机、615转轴、616拨动叶、617圆槽、618滚珠。
具体实施方式
[0022]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0023]请参阅图1-4，本发明提供一种技术方案：一种给排水管道用疏通连接套，包括连接套1，连接套1两侧开设的通口内均套接有对接套2，且两个对接套2内均插接有水管3，水管3的侧表面搭接在对接套2的内壁上，且连接套1内壁的底部为弧形，水管3与对接套2之间的关系，能够使水管3与对接套2之间进行无缝连接，能够防止水由对接套2和水管3之间的缝隙中溢出，并且连接套1内壁底部的形状，能够使水在其内部更好地形成漩涡，对水流的加速有利，对接套2一侧的顶部和底部均开设有安装腔4，安装腔4通过密封装置5与水管3密封连接，密封装置5包括压块501，压块501套接在安装腔4内，安装腔4内壁的一侧开设有滑槽502，滑槽502内壁的顶部和底部通过滑杆503连接，滑槽502内且套接在滑杆503上滑动连接有滑块504，滑杆503上且位于滑块504的上方套接有压力弹簧505，压力弹簧505的两端分别与滑槽502内壁的顶部和滑块504的顶部固定连接，压块501的一侧与滑块504的一侧固定连接，安装腔4内壁的顶部和底部且远离压块501的一侧通过限位杆506连接，限位杆506上套接有限位块507，限位杆506上且位于限位块507的上方套接有挤压弹簧508，挤压弹簧508的两端分别与安装腔4内壁的顶部和限位块507的顶部固定连接，压块501的另一侧与限位块507的一侧固定连接，限位块507的另一侧与调节块509的一侧固定连接，调节块509的一端贯穿安装腔4且延伸至其外部，滑块504与滑杆503之间活动位置，均进行精打磨和抛光处理，并且滑块504的表面同样会经过打磨处理，能够减少滑块504与滑槽502之间的摩擦力，限位杆506与限位块507之间同样会经过精打磨处理，滑块504、滑杆503、限位块507和限位杆506在实际运作过程中，都会进入润滑油，且四个压块501以两个为一组相对的一侧均固定连接有密封垫510，四个密封垫510与压块501相背的一端分别套接在两个水管3侧表面上开设的环形密封槽511内，密封垫510的形状为半圆形，并且两个半圆形的密封垫510搭接在一起之后，能够形成圆形，从而能够完整地套接在环形密封槽511内，通过对密封装置5的改进，当两个水管3套接在对接套2内时，松开四个调节块509，在压力弹簧505和挤压弹簧508回弹力的作用下，能够使压块501迅速回位，并且推动密封垫510套接在环形密封槽511内，向外推动调节块509，能够使密封垫510再次脱离环形密封槽511，从而方便将水管3由对接套2内取出，此时，方便对水管3的内部进行清理，增加了对水管3疏通的方式，连接套1内壁的顶部连接有疏通装置6，疏通装置6包括主活动套601，主活动套601内套接有机械活塞602，主活动套601内部的形状为圆柱形，且机械活塞602的形状为圆柱形，机械活塞602与主活动套601的形状，能够使其稳定在主活动套601内活动，并且在实际运作过程中，同样会在其内部添加润滑油，机械活塞602的两侧均固定连接两个齿牙603，齿牙603贯穿主活动套601上开设的通槽且延伸至其外部，连接套1内壁的前后两侧且位于主活动套601的两侧均通过主活动杆604连接，连接套1内壁的前后侧且分别对应两个主活动杆604的下方均通过从活动杆605连接，主活动杆604和从活动杆605上分别套接有主动轮606和从动轮607，主活动杆604与从活动杆605的两端分别与连接套1内壁的前后两侧活动连接，并且主动轮606与从动轮607均固定套接在主活动杆604和从活动杆605上，主动轮606通过齿条带608与从动轮607传动连接，齿条带608与齿牙603啮合，齿条带608上的各个啮合齿之间均留有一定的缝隙，能够使齿条带608顺利在主动轮606和从动轮607上转动，连接套1内壁的两侧均固定连接有内部支撑架板609，内部支撑架板609的顶部固定连接有驱动电机610，驱动电机610的输出端套接有主传动轮611，主活动杆604上且位于齿条带608的前方套接有从传动轮612，主传动轮611通过皮带613与从传动轮612传动连接，机械活塞602内套接有内置电机614，内置电机614的输出端从上到下依次贯穿机械活塞602和主活动套601的底部并与其下方的转轴615的顶部固定连接，内置电机614的输出端与转轴615顶部开设的容纳孔内壁的底部固定连接，转轴615侧表面的四周且对应两个水管3的位置均固定连接有拨动叶616，拨动叶616的形状弧形，且拨动叶616弯曲的弧度为30°-35°之间，将拨动叶616设置为弧形，能够使拨动叶616顺利将水流拨动，并且能够使提高其拨动的力度，转轴615顶部的四周均开设有圆槽617，圆槽617内套接有滚珠618，滚珠618裸露在圆槽617外部的侧表面搭接在机械活塞602的底部，滚珠618的直径为圆槽617开口直径的三倍到四倍之间，且滚珠618的部分侧表面搭接在圆槽617的内壁上，滚珠618与圆槽617之间的比例，能够使滚珠618稳定在圆槽617内转动，从而能够提高滚珠618与圆槽617之间的稳定性，当转轴615转动时，滚珠618会在主活动套601的底部转动，从而能够提高转轴615转动时的顺畅度，通过对疏通装置6的改进，当两个水管3内部堵塞时，启动驱动电机610，能够通过皮带613带动主活动杆604转动，配合从活动杆605的使用，能够使齿条带608转动，从而两个齿条带608能够通过齿牙603带动机械活塞602在主活动套601内向下移动，此时，能够使转轴615推动拨动叶616移动至两个水管3的位置，最后启动内置电机614，能够使转轴615带动拨动叶616转动，从而能够使水加速流动，此时，能够使水流冲击已堵塞的位置，为此，能够快速完成疏通工作。
[0024]工作原理：当两个水管3出现堵塞的现象时，首先启动驱动电机610，能够使主传动轮611通过皮带613带动从传动轮612上穿插的主活动杆604转动，配合齿条带608的使用，能够使齿条带608在主动轮606和从动轮607上转动，此时，能够使带动与齿牙603连接的机械活塞602在主活动套601内滑动，此时，能够使机械活塞602通过转轴615带动拨动叶616向下移动，并且移动至两个水管3之间，然后启动内置电机614，此时，转轴615会带动拨动叶616转动，并且能够加速水流，从而能够将水管3内部的堵塞物冲出，当完成疏通工作后，再次启动驱动电机610，由于驱动电机610能够进行顺时针和逆时针转动，能够使齿条带608再次带动与齿牙603啮合的机械活塞602在主活动套601内向上移动，从而能够使拨动叶616移动至水管3的上方，防止阻碍水流的正常流动轨迹。
