本发明提供一种自动清洗保温浴帘装置，它包括定位模块、浴帘模块及保温模块；所述定位模块包括固定杆，所述固定杆的两端设置有固定块；所述固定杆上装配有浴帘模块，所述浴帘模块包括滑动块；所述浴帘模块包括挡水片；所述浴帘装置包括推动杆；所述保温模块包括吸水层；所述吸水层的底部设置有透气层；该自动清洗保温浴帘装置是一种通过浴帘上的吸水模块能够吸附喷溅出的淋浴水，使得浴帘形成一层保温层，并且能够对流动的气流进行换热操作，从而达到持续保温效果；同时，通过收卷浴帘的过程，能够自动将浴帘上的淋浴水排出，达到自动清理的效果的装置。

权利要求

1.一种自动清洗保温浴帘装置，它包括定位模块(1)、浴帘模块(2)及保温模块(3)，其特征在于：所述定位模块(1)包括固定杆，所述固定杆的两端设置有固定块(11)，所述固定杆通过所述固定块(11)横置在洗浴区域的墙面之间；所述固定杆上装配有浴帘模块(2)，所述浴帘模块(2)包括滑动块(21)，所述滑动块(21)上设置有滑孔，所述滑动块(21)通过所述滑孔滑动装配在所述固定杆上；所述浴帘模块(2)包括挡水片(22)，所述挡水片(22)使用浴帘材料制作，所述挡水片(22)设置有两组以上，相邻所述挡水片(22)的侧面弹性连接，所述挡水片(22)呈折叠状排列，所述挡水片(22)的前端与淋浴区域侧面的墙面固定连接；所述挡水片(22)的顶部与所述滑动块(21)铰接，所述滑动块(21)安装在相邻两个所述挡水片(22)的连接处；所述浴帘装置包括推动板(23)，所述推动板(23)的顶部滑动装配在所述固定杆上，所述推动板(23)的板面与所述挡水板的末端侧面固定连接；所述保温模块(3)包括吸水层，所述吸水层使用条状海绵，所述吸水层固定安装在所述挡水片(22)的内侧面上，所述吸水层的数量对应所述挡水片(22)的数量设置；所述吸水层的底部设置有透气层(31)，所述透气层(31)使用饼状海绵，所述透气层(31)上设置有换热管道，所述换热管道穿过所述透气层(31)及所述挡水片(22)之间。

2.根据权利要求1所述的自动清洗保温浴帘装置，其特征在于：所述浴帘模块(2)的底部设置有滑动轨道(12)，所述滑动轨道(12)内滑动装配有竖直的滑动头，所述滑动头的数量对应所述挡水片(22)的数量设置，所述滑动头的顶部与所述挡水片(22)的底部铰接。

3.根据权利要求1所述的自动清洗保温浴帘装置，其特征在于：所述换热管道使用金属薄片制作，所述换热管道内设置有与所述换热管道内壁垂直的换热丝。

4.根据权利要求1所述的自动清洗保温浴帘装置，其特征在于：所述固定杆使用伸缩杆，所述固定块(11)使用弹性橡胶材料制作。

说明书

自动清洗保温浴帘装置

技术领域

[0001]本发明涉及洗浴设备领域，特别地，是涉及一种保温浴帘。

背景技术

[0002]浴帘是一个悬挂在带淋浴喷头的浴缸外面、或者淋浴范围的窗帘状物品；浴帘主要用于防止淋浴的水花飞溅到淋浴外的地方，及为淋浴的人起遮挡作用；浴帘传统来说由塑料、布等材料制成；现有的浴帘在使用时，使用者站立在淋浴区域，手动将浴帘拉上，使得浴帘将淋浴区域围成一个封闭空间，使用者在淋浴时溅出的淋浴水则会被浴帘遮挡住，不会喷溅到淋浴区域外；这样的方式，往往会使得淋浴水喷溅在浴帘上，待使用者淋浴后，浴帘上残留的淋浴水会留下污垢，这些污垢会持续累积，因此不利于使用者的淋浴卫生性，造成细菌滋生的问题，因此使用者需要定期为浴帘进行清洗，清洗过程繁琐；另外，当使用者在淋浴时，由于浴帘的上方不是完全封闭，因此淋浴区域内的热气会从浴帘的上方流出，而浴帘底部则会因气流循环原理补入外界温度较低的气体，从而使得使用者在淋浴室无法得到很好的保温效果，不利于提高使用者使用体验；此外，现有的浴帘由于底部没有定位结构，因此在气流循环的过程中，浴帘的底部会因气流流动而干扰到使用者的淋浴；并且，由于浴帘底部占有淋浴水，因此存在浴帘黏附在使用者体表的情况，使得使用者无法正常淋浴；综上所述，因此存在着缺陷。

发明内容

[0003]针对上述问题，本发明的目的在于提供一种自动清洗保温浴帘装置，通过浴帘上的吸水模块能够吸附喷溅出的淋浴水，使得浴帘形成一层保温层，并且能够对流动的气流进行换热操作，从而达到持续保温效果；同时，通过收卷浴帘的过程，能够自动将浴帘上的淋浴水排出，达到自动清理的效果。

[0004]本发明解决技术问题所采用的技术方案是：该自动清洗保温浴帘装置，它包括定位模块、浴帘模块及保温模块；所述定位模块包括固定杆，所述固定杆的两端设置有固定块，所述固定杆通过所述固定块横置在洗浴区域的墙面之间；所述固定杆上装配有浴帘模块，所述浴帘模块包括滑动块，所述滑动块上设置有滑孔，所述滑动块通过所述滑孔滑动装配在所述固定杆上；所述浴帘模块包括挡水片，所述挡水片使用浴帘材料制作，所述挡水片设置有两组以上，相邻所述挡水片的侧面弹性连接，所述挡水片呈折叠状排列，所述挡水片的前端与淋浴区域侧面的墙面固定连接；所述挡水片的顶部与所述滑动块铰接，所述滑动块安装在相邻两个所述挡水片的连接处；所述浴帘装置包括推动杆，所述推动板的顶部滑动装配在所述固定杆上，所述推动板的板面与所述挡水板的末端侧面固定连接；所述保温模块包括吸水层，所述吸水层使用条状海绵，所述吸水层固定安装在所述挡水片的内侧面上，所述吸水层的数量对应所述挡水片的数量设置；所述吸水层的底部设置有透气层，所述透气层使用饼状海绵，所述透气层上设置有换热管道，所述换热管道穿过所述透气层及所述挡水片之间。

[0005]作为优选，所述浴帘模块的底部设置有滑动轨道，所述滑动轨道内滑动装配有竖直的滑动头，所述滑动头的数量对应所述挡水片的数量设置，所述滑动头的顶部与所述挡水片的底部铰接。

[0006]作为优选，所述换热管道使用金属薄片制作，所述换热管道内设置有与所述换热管道内壁垂直的换热丝。

[0007]作为优选，所述固定杆使用伸缩杆，所述固定块使用弹性橡胶材料制作。

[0008]本发明的有益效果在于：该自动清洗保温浴帘装置在使用时，当使用者需要进行淋浴时，使用者手动拉动所述推动板，使得所述推动板带动所述挡水片伸展，从而将淋浴区域围成一个封闭空间，此时使用者进行淋浴，所述挡水片即可对喷溅出的淋浴水产生遮挡作用；当淋浴水喷溅至所述挡水片上时，淋浴水即被所述吸水层吸收，并在重力的作用下向下方蔓延；喷溅出的热水积聚在所述吸水层内，使得所述挡水片形成一层保温层，能够将淋浴水的热量储存并隔绝外界温度较低的气温，从而达到对使用者保温的作用；淋浴水通过所述吸水层逐渐蔓延至所述透气层内，使得所述透气层内积满热量的淋浴水，同时，淋浴区域内的高温气体与外界的低温气体产生对流，使得所述挡水片的底部流入外界的低温气体，低温气体通过穿过所述透气层上的换热管道后被加热，最终转化成高温气体流入淋浴区域内，进一步为使用者提供保温的作用，同时也循环利用了淋浴水的热量，达到节能的作用；此外，由于所述挡水片上积聚满淋浴水，使得其重量增加，进一步的提高了所述挡水片的稳定性，避免因气流流动导致所述挡水片对使用者淋浴造成干扰的情况。

[0009]当使用者淋浴结束后，使用者手动推动所述推动板，使得所述挡水片相互折叠收拢，在挤压力的作用下，所述吸水层及所述透气层内的淋浴水被挤压排出，以便再次使用，达到自动清理排水的作用。

附图说明

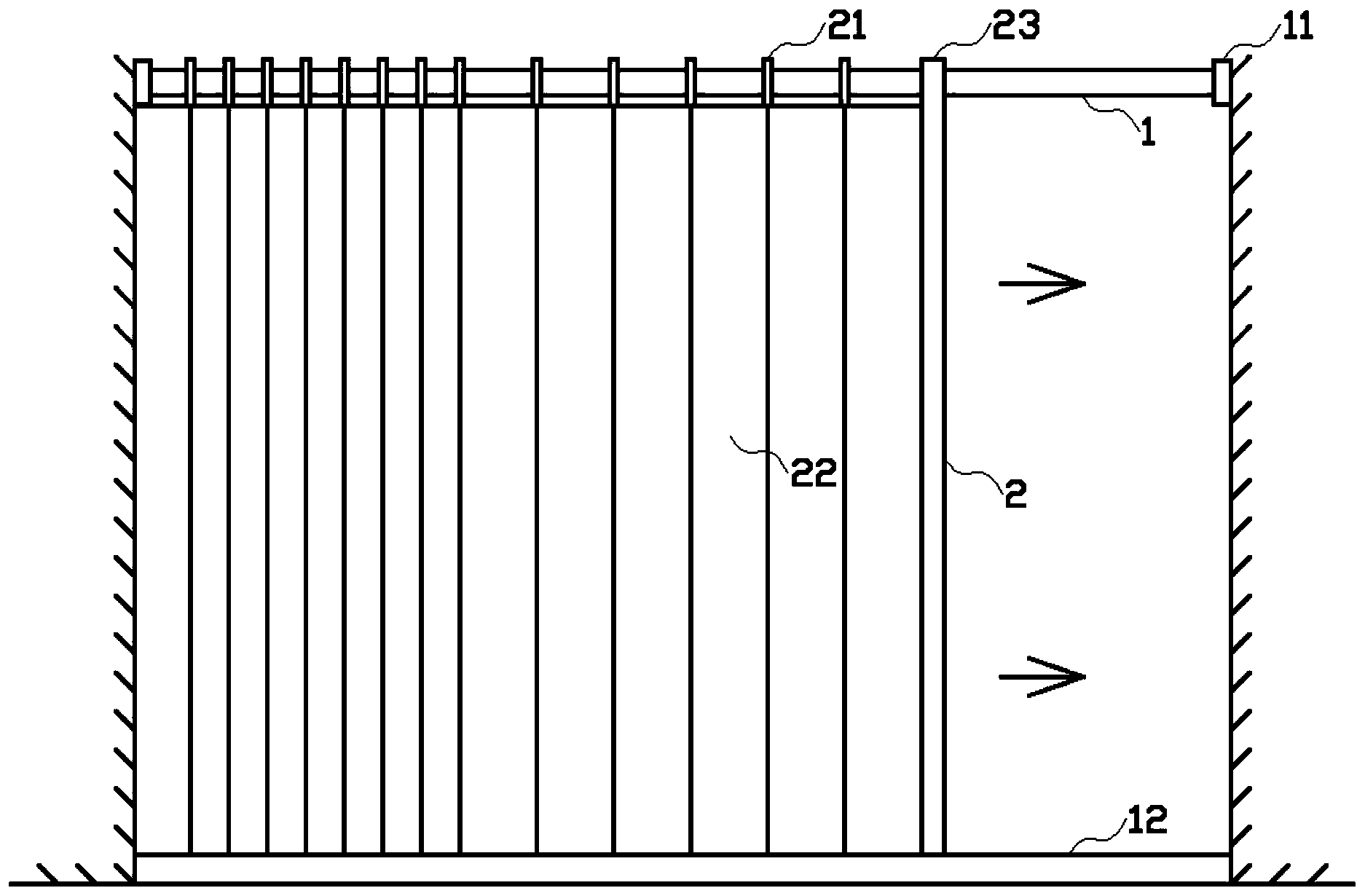

[0010]图1是本发明自动清洗保温浴帘装置的主视图。

[0011]图2是本发明自动清洗保温浴帘装置的俯视图。

[0012]图3是本发明自动清洗保温浴帘装置浴帘模块的局部放大图。

具体实施方式

[0013]下面结合附图和实施例对本发明进一步说明：

[0014]如图1、图2、图3中实施例所示，该自动清洗保温浴帘装置是一种通过浴帘上的吸水模块能够吸附喷溅出的淋浴水，使得浴帘形成一层保温层，并且能够对流动的气流进行换热操作，从而达到持续保温效果；同时，通过收卷浴帘的过程，能够自动将浴帘上的淋浴水排出，达到自动清理的效果的装置，它包括定位模块1、浴帘模块2及保温模块3；所述定位模块1包括固定杆，所述固定杆的两端设置有固定块11，所述固定杆通过所述固定块11横置在洗浴区域的墙面之间；所述固定杆上装配有浴帘模块2，所述浴帘模块2包括滑动块21，所述滑动块21上设置有滑孔，所述滑动块21通过所述滑孔滑动装配在所述固定杆上；所述浴帘模块2包括挡水片22，所述挡水片22使用浴帘材料制作，所述挡水片22设置有两组以上，相邻所述挡水片22的侧面弹性连接，所述挡水片22呈折叠状排列，所述挡水片22的前端与淋浴区域侧面的墙面固定连接；所述挡水片22的顶部与所述滑动块21铰接，所述滑动块21安装在相邻两个所述挡水片22的连接处；所述浴帘装置包括推动板23，所述推动板23的顶部滑动装配在所述固定杆上，所述推动板23的板面与所述挡水板的末端侧面固定连接；所述保温模块3包括吸水层，所述吸水层使用条状海绵，所述吸水层固定安装在所述挡水片22的内侧面上，所述吸水层的数量对应所述挡水片22的数量设置；所述吸水层的底部设置有透气层31，所述透气层31使用饼状海绵，所述透气层31上设置有换热管道，所述换热管道穿过所述透气层31及所述挡水片22之间。

[0015]该自动清洗保温浴帘装置在使用时，当使用者需要进行淋浴时，使用者手动拉动所述推动板23，使得所述推动板23带动所述挡水片22伸展，从而将淋浴区域围成一个封闭空间，此时使用者进行淋浴，所述挡水片22即可对喷溅出的淋浴水产生遮挡作用；当淋浴水喷溅至所述挡水片22上时，淋浴水即被所述吸水层吸收，并在重力的作用下向下方蔓延；喷溅出的热水积聚在所述吸水层内，使得所述挡水片22形成一层保温层，能够将淋浴水的热量储存并隔绝外界温度较低的气温，从而达到对使用者保温的作用；淋浴水通过所述吸水层逐渐蔓延至所述透气层31内，使得所述透气层31内积满热量的淋浴水，同时，淋浴区域内的高温气体与外界的低温气体产生对流，使得所述挡水片22的底部流入外界的低温气体，低温气体通过穿过所述透气层31上的换热管道后被加热，最终转化成高温气体流入淋浴区域内，进一步为使用者提供保温的作用，同时也循环利用了淋浴水的热量，达到节能的作用；此外，由于所述挡水片22上积聚满淋浴水，使得其重量增加，进一步的提高了所述挡水片22的稳定性，避免因气流流动导致所述挡水片22对使用者淋浴造成干扰的情况。

[0016]当使用者淋浴结束后，使用者手动推动所述推动板23，使得所述挡水片22相互折叠收拢，在挤压力的作用下，所述吸水层及所述透气层31内的淋浴水被挤压排出，以便再次使用，达到自动清理排水的作用。

[0017]如图1所示，所述浴帘模块2的底部设置有滑动轨道12，所述滑动轨道12内滑动装配有竖直的滑动头，所述滑动头的数量对应所述挡水片22的数量设置，所述滑动头的顶部与所述挡水片22的底部铰接。所述滑动头能够对所述当挡水片22的底部进行定位及导向作用，使得所述挡水片22在伸展及收拢操作时更加顺畅，提高该装置的使用体验。

[0018]如图3所示，所述换热管道使用金属薄片制作，所述换热管道内设置有与所述换热管道内壁垂直的换热丝。所述换热丝能够更加高效的传递淋浴水的热量，使得换热效率增强，进一步提高保温的效果。

[0019]如图1、图2所示，所述固定杆使用伸缩杆，所述固定块11使用弹性橡胶材料制作。伸缩的所述伸缩杆能够使得所述固定杆适应不同尺寸的淋浴区域，提高该装置的适用范围，同时所述固定块11能够增强所述固定杆固定的稳定性及牢固性。
