本发明公开了一种可控汗和分担耳朵压力的眼镜腿及其使用方法，其中，所述眼镜腿包括镜片框，镜片框的正面固定焊接有转向板，转向板的右侧通过活动栓固定连接有第一镜架，第一镜架的右侧贯穿连接有第二镜架，该可控汗和分担耳朵压力的眼镜腿,利用水流运动来为眼镜架进行降温，减少镜腿与皮肤处的出汗量，增加佩戴眼镜的干燥清凉舒适性的同时还可以避免眼镜滑脱。该可控汗和分担耳朵压力的眼镜腿,橡胶球的主要作用在于利用水充斥膨胀产生形变来时的眼镜架与头部之间压力进行眼镜佩戴，适当分担耳朵根处的压力，增加眼睛佩戴固定的方式，适时缓解疲劳，换气孔的主要作用在于平衡眼镜架内腔的气压平衡，同时在此基础上尽可能的减轻眼镜架的重量。

权利要求

1.一种可控汗和分担耳朵压力的眼镜腿，包括镜片框(1)，其特征在于：所述镜片框(1)的正面固定焊接有转向板(2)，所述转向板(2)的右侧通过活动栓固定连接有第一镜架(3)，所述第一镜架(3)的右侧贯穿连接有第二镜架(4)；所述第一镜架(3)为空心架，所述第一镜架(3)包括正面板(301)，所述正面板(301)的背面通过卡栓固定连接有背面板(302)；所述正面板(301)背面的右侧通过胶水固定粘接有存水管(3011)，所述存水管(3011)的内腔活动卡接有密封条(3012)，所述密封条(3012)的左侧固定连接有推动条(3013)，所述推动条(3013)的左侧固定连接有垂直柱(3014)，所述垂直柱(3014)正面的顶部通过胶水固定粘接有移动片(3015)；所述第二镜架(4)的左侧贯穿第一镜架(3)延伸至第一镜架(3)的内腔，所述第二镜架(4)位于第一镜架(3)内腔的一侧与存水管(3011)的右侧固定连接，所述第二镜架(4)为空心架，所述第二镜架(4)背面的中部等距离开设有出水孔(401)，所述出水孔(401)的边缘处通过胶水固定粘接有橡胶球(402)；所述正面板(301)正面的左侧等距离开设有换气孔(3016)，所述正面板(301)正面的顶部开设有条形槽(3017)，所述正面板(301)顶部的右侧开设有换水孔(3018)；所述存水管(3011)顶部的中部固定焊接有换水管(30111)，所述换水管(30111)的顶部贯穿换水孔(3018)并延伸至换水孔(3018)的内腔，所述换水管(30111)的内腔的顶部设置有密封塞(30112)。

2.根据权利要求1所述的一种可控汗和分担耳朵压力的眼镜腿，其特征在于：所述换水管(30111)的底部与存水管(3011)的顶部相连通，所述移动片(3015)正面的中部贯穿连接有旋转轴(30151)，所述旋转轴(30151)的背面贯穿移动片(3015)并延伸至移动片(3015)背面的外侧，所述旋转轴(3015)的正面固定焊接有旋钮(30152)，所述旋转轴(30151)的背面设置有防滑片(30153)。

3.一种根据权利要求1中任一项所述的眼镜腿的使用方法，其特征在于：所述眼镜腿在使用时，直接按照普通的眼镜架使用即可，在佩戴时间较长的时候或者天气较为炎热的时候，直接推动移动片(3015)，移动片(3015)带动垂直柱(3014)向右侧运动，垂直柱(3014)带动推动条(3013)向右侧运动，推动条(3013)带动密封条(3012)在存水管(3011)的内腔进行运动，密封条(3012)将存水管(3011)内腔存放的水进行挤压推动，其内部的水杯挤压进入第二眼镜架(4)的内腔，并且沿着出水孔(401)流入橡胶球(402)的内腔，随着水的不断增多将橡胶球(402)撑开膨胀直至与头部相互贴合，橡胶球内部的水将头部的部分热量进行吸收。

说明书

一种可控汗和分担耳朵压力的眼镜腿及其使用方法

本申请是申请日为2018年10月27日，申请号为CN201811262541.6的发明名称为一种可控汗和分担耳朵压力的眼镜腿的分案申请。技术领域本发明涉及眼镜技术领域，具体为一种可控汗和分担耳朵压力的眼镜腿及其使用方法。背景技术目前，在日常生活中，我们可以随处可见戴眼镜的人，无论是近视眼或者远视眼的人群，在日常生活中均会市场使用到并且佩戴眼镜，并且随着制造工艺的不断的提高，各种材质以及各种新型设计的眼镜也是层出不穷。眼镜，包括镜片和镜架，其中镜架主要作为镜片的载体，此案有的镜架均是镜腿以及安装镜片的空心前端，作为近视人群，在不佩戴眼镜的情况下，看所有事物均是模糊不清的，非常难受，但是长时间佩戴眼镜不仅仅会使得鼻梁处长时间承重而不适，卡在耳朵上的镜腿也全大多数是依靠镜腿与耳根之间的摩擦力而悬挂在耳朵上的，这样也给耳朵带来的较多的负担，并且长时间佩戴眼镜在天气较热的时候，头部产生大量的汗液使得镜架容易沾湿滑动，造成佩戴不稳。如中国专利公开了“一种吸汗支架眼镜”(CN106814466A)，该专利包括镜框、镜脚、横梁和支架，所述两个镜框之间设有横梁，所述横梁的下方设有支架，所述支架呈块状结构，所述支架安装在所述横梁上，所述支架为柔性材质制成，所述支架的表面为多孔的结构；所述支架设有两个，所述两个支架对称布置，柔性材质制成的多孔状结构的支架不会在鼻梁上滑落且不会对鼻梁产生疼痛的压迫，但是该技术方案是通过材质的改变来进行汗液吸附以及降低对鼻梁的压迫感。发明内容(一)解决的技术问题

[0006]针对现有技术的不足，本发明提供了一种可控汗和分担耳朵压力的眼镜腿，解决了眼镜佩戴及其容易晃动掉落以及汗液无法处理的问题。(二)技术方案为实现以上目的，本发明通过以下技术方案予以实现：一种可控汗和分担耳朵压力的眼镜腿，包括镜片框，所述镜片框的正面固定焊接有转向板，所述转向板的右侧通过活动栓固定连接有第一镜架，所述第一镜架的右侧贯穿连接有第二镜架。优选的，所述第一镜架为空心架，所述第一镜架包括正面板，所述正面板的背面通过卡栓固定连接有背面板。优选的，所述正面板背面的右侧通过胶水固定粘接有存水管，所述存水管的内腔活动卡接有密封条，所述密封条的左侧固定连接有推动条，所述推动条的左侧固定连接有垂直柱，所述垂直柱正面的顶部通过胶水固定粘接有移动片，移动片上设置的防滑片以及旋钮等结构，其主要作用是在挤压过后将移动片进行定位，防止佩戴过后滑动位置，造成内部的水回流，并且防滑片采用左右两侧凸起的设计，需要进行移动的时候直接推动移动片即可，完成之后旋转旋钮，将防滑片的提起部分旋转至移动位置，直至将突出部分与条形槽内壁的顶部与底部相互挤压。优选的，所述正面板正面的左侧等距离开设有换气孔，所述正面板正面的顶部开设有条形槽，所述正面板顶部的右侧开设有换水孔。优选的，所述存水管顶部的中部固定焊接有换水管，所述换水管的顶部贯穿换水孔并延伸至换水孔的内腔，所述换水管的内腔的顶部设置有密封塞，根据内部水的使用时间以及温度的高低，可以随时进行内部水的更换，直接激昂密封塞打开，通过换水孔和换水管即可进行更换工作。优选的，所述第二镜架的左侧贯穿第一镜架延伸至第一镜架的内腔，所述第二镜架位于第一镜架内腔的一侧与存水管的右侧固定连接，所述第二镜架为空心架，所述第二镜架背面的中部等距离开设有出水孔，所述出水孔的边缘处通过胶水固定粘接有橡胶球，采用橡胶球与头部相互接触，一方面其材质较为柔软，不会造成疼痛感，同时利用橡胶球的膨胀产生压力将第二镜腿进行向外扩张，利用挤压的力量来佩戴眼镜，分担了一部分耳朵上的压力。优选的，所述换水管的底部与存水管的顶部相连通，所述移动片正面的中部贯穿连接有旋转轴，所述旋转轴的背面贯穿移动片并延伸至移动片背面的外侧，所述旋转轴的正面固定焊接有旋钮，所述旋转轴的背面设置有防滑片。(三)有益效果本发明提供了一种可控汗和分担耳朵压力的眼镜腿。具备以下有益效果：(1)、该可控汗和分担耳朵压力的眼镜腿，利用水流运动来为眼镜架进行降温，减少镜腿与皮肤处的出汗量，增加佩戴眼镜的干燥清凉舒适性的同时还可以避免眼镜滑脱。(2)、该可控汗和分担耳朵压力的眼镜腿，换气孔的主要作用在于平衡眼镜架内腔的气压平衡，同时在此基础上尽可能的减轻眼镜架的重量。(3)、该可控汗和分担耳朵压力的眼镜腿，橡胶球的主要作用在于利用水充斥膨胀产生形变来时的眼镜架与头部之间压力进行眼镜佩戴，适当分担耳朵根处的压力，增加眼睛佩戴固定的方式，适时缓解疲劳。

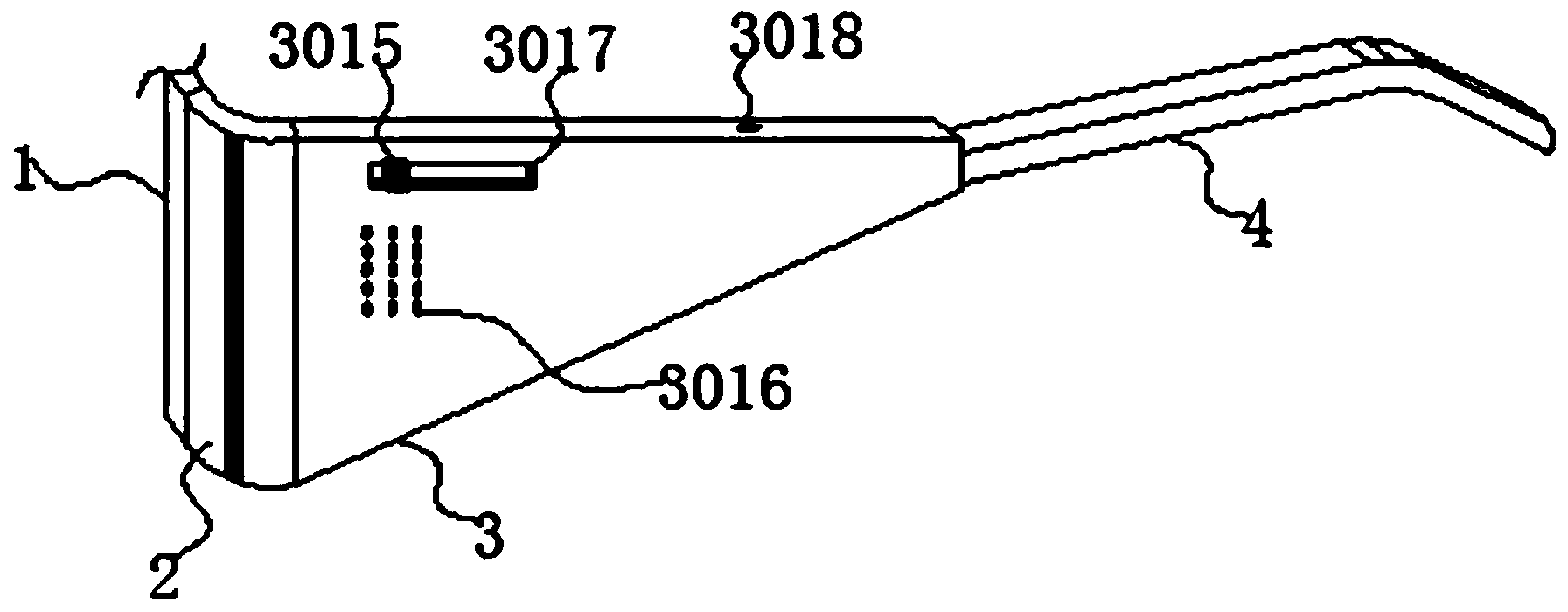

附图说明图1为本发明结构示意图；图2为本发明第一镜架剖视图；图3为本发明存水管结构示意图；图4为本发明移动片结构示意图；图5为本发明第二镜架剖视图。图中：1镜片框、2转向板、3第一镜架、301正面板、3011存水管、30111换水管、30112密封塞、3012密封条、3013推动条、3014垂直柱、3015移动片、30151旋转轴、30152旋钮、30153防滑片、3016换气孔、3017条形槽、3018换水孔、302背面板、4第二镜架、401出水孔、402橡胶球。具体实施方式下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。所述实施例的示例在附图中示出，其中自始至终相同或类似的标号表示相同或类似的元件或具有相同或类似功能的元件。下面通过参考附图描述的实施例是示例性的，旨在用于解释本发明，而不能理解为对本发明的限制。在本发明中，除非另有明确的规定和限定，术语“安装”、“相连”、“连接”、“固定”等术语应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或成一体；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通或两个元件的相互作用关系。对于本领域的普通技术人员而言，可以根据具体情况理解上述术语在本发明中的具体含义。请参阅图1-5，本发明提供一种技术方案：一种可控汗和分担耳朵压力的眼镜腿，包括镜片框1，镜片框1的正面固定焊接有转向板2，转向板2的右侧通过活动栓固定连接有第一镜架3，第一镜架3的右侧贯穿连接有第二镜架4，第二镜架4的左侧贯穿第一镜架3延伸至第一镜架3的内腔，第二镜架4位于第一镜架3内腔的一侧与存水管3011的右侧固定连接，第二镜架4为空心架，第二镜架4背面的中部等距离开设有出水孔401，出水孔401的边缘处通过胶水固定粘接有橡胶球402，第一镜架3为空心架，第一镜架3包括正面板301，正面板301的背面通过卡栓固定连接有背面板302，正面板301正面的左侧等距离开设有换气孔3016，正面板301正面的顶部开设有条形槽3017，正面板301顶部的右侧开设有换水孔3018，正面板301背面的右侧通过胶水固定粘接有存水管3011，存水管3011的内腔活动卡接有密封条3012，密封条3012的左侧固定连接有推动条3013，推动条3013的左侧固定连接有垂直柱3014，垂直柱3014正面的顶部通过胶水固定粘接有移动片3015，存水管3011顶部的中部固定焊接有换水管30111，换水管30111的顶部贯穿换水孔3018并延伸至换水孔3018的内腔，换水管30111的内腔的顶部设置有密封塞30112，换水管30111的底部与存水管3011的顶部相连通，移动片3015正面的中部贯穿连接有旋转轴30151，旋转轴30151的背面贯穿移动片3015并延伸至移动片3015背面的外侧，旋转轴3015的正面固定焊接有旋钮30152，旋转轴30151的背面设置有防滑片30153。该可控汗和分担耳朵压力的眼镜腿工作时(或使用时)，正常情况下，在使用本发明所涉及的眼镜架时候，直接按照普通的眼镜架使用即可，在佩戴时间较长的时候或者天气较为炎热的时候，直接推动移动片3015，移动片3015带动垂直柱3014向右侧运动，垂直柱3014带动推动条3013向右侧运动，推动条3013带动密封条3012在存水管3011的内腔进行运动，密封条3012将存水管3011内腔存放的水进行挤压推动，其内部的水杯挤压进入第二眼镜架4的内腔，并且沿着出水孔401流入橡胶球402的内腔，随着水的不断增多将橡胶球402撑开膨胀直至与头部相互贴合，橡胶球内部的水将头部的部分热量进行吸收。以上所述，仅为本发明较佳的具体实施方式，但本发明的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本发明揭露的技术范围内，根据本发明的技术方案及其发明构思加以等同替换或改变，都应涵盖在本发明的保护范围之内。
