详情
摘要
本发明涉及家居厨具技术领域，且公开了一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，包括下位固定圆筒、上位活动圆筒和固定底座，下位固定圆筒的底部固定连接有固定底座，下位固定圆筒的上方设置有上位活动圆筒，下位固定圆筒的两侧顶部均固定连接有支撑固定块，两个支撑固定块的上表面固定连接有电动升降杆，上位活动圆筒的左右两侧底部均固定连接有与支撑固定块相对应的连接支撑片板，两个电动升降杆的顶端分别固定连接在两个支撑片板的下表面。本发明通过设置下位固定圆筒、上位活动圆筒、电动升降杆、螺纹推进机构、冲击驱动机构、支撑扭转机构和操控面板相互配合，解决了家居饮食中蒜瓣不易被破碎和清理的问题。
权利要求
1.一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，包括下位固定圆筒(1)、上位活动圆筒(2)和固定底座(3)，其特征在于：所述下位固定圆筒(1)的底部固定连接有固定底座(3)，下位固定圆筒(1)的上方设置有上位活动圆筒(2)，下位固定圆筒(1)的两侧顶部均固定连接有支撑固定块(4)，两个支撑固定块(4)的上表面固定连接有电动升降杆(5)，上位活动圆筒(2)的左右两侧底部均固定连接有与支撑固定块(4)相对应的连接支撑片板(6)，两个电动升降杆(5)的顶端分别固定连接在两个支撑片板(6)的下表面，上位活动圆筒(2)的底部与下位固定圆筒(1)的顶部均固定连接有密封弹性垫圈(7)，两个密封弹性垫圈(7)相互接触，上位活动圆筒(2)的内侧顶部设置有螺纹推进机构(8)，螺纹推进机构(8)的底部连接有冲击驱动机构(9)，下位固定圆筒(1)的内侧顶部连接有支撑扭转机构(10)，下位固定圆筒(1)的正面设置有操控面板(11)。
2.根据权利要求1所述的一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，其特征在于：所述螺纹推进机构(8)包括连接通孔(81)、固定式深沟球轴承座(82)、推进螺纹杆(83)、星型把手(84)、推进滚珠螺母(85)、末端限位环(86)、L型连接杆(87)、推进圆盘(88)和圆盘密封环(89)，上位活动圆筒(2)的顶部中间位置开设有连接通孔(81)，上位活动圆筒(2)的顶部中间位置通过螺栓固定连接有固定式深沟球轴承座(82)，固定式深沟球轴承座(82)的内侧穿插有推进螺纹杆(83)，推进螺纹杆(83)的一端贯穿连接通孔(81)的内侧并延伸至上位活动圆筒(2)的内侧，推进螺纹杆(83)在上位活动圆筒(2)内侧得到一端固定连接有末端限位环(86)，推进螺纹杆(83)在上位活动圆筒(2)内侧部分螺纹套接有推进滚珠螺母(85)，推进滚珠螺母(85)的左右两侧均固定连接有L型连接杆(87)，两个L型连接杆(87)的末端之间固定连接有推进圆盘(88)，推进圆盘(88)的侧面套接有圆盘密封环(89)。
3.根据权利要求2所述的一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，其特征在于：所述冲击驱动机构(9)包括驱动固定盒(901)、驱动电机(902)、椭圆形拨动块(903)、限位圆环形片板(904)、活动通孔(905)、冲击传递杆(906)、上位限位座(907)、冲击复位弹簧(908)、连接滚轮(909)、圆弧形冲击盘(910)和盘形密封环(911)，推进圆盘(88)的下表面通过螺栓固定连接有驱动固定盒(901)，驱动固定盒(901)的内侧壁固定连接有驱动电机(902)，驱动电机(902)的输出轴固定连接有椭圆形拨动块(903)，驱动固定盒(901)的内侧底部开设有活动通孔(905)，驱动固定盒(901)的内侧底部中间位置固定连接有与活动通孔(905)内径相适配的限位圆环形片板(904)，活动通孔(905)的内侧穿插有冲击传递杆(906)，冲击传递杆(906)的一端贯穿限位圆环形片板(904)的内环并延伸至驱动固定盒(901)的内侧，冲击传递杆(906)在驱动固定盒(901)内侧的一端固定连接有上位限位座(907)，上位限位座(907)的顶部通过销轴活动连接有与椭圆形拨动块(903)相适配的连接滚轮(909)，连接滚轮(909)的顶部与椭圆形拨动块(903)的底部相接触，冲击传递杆(906)在驱动固定盒(901)内腔部分套接有冲击复位弹簧(908)，冲击复位弹簧(908)的一端固定连接在上位限位座(907)的底部，冲击复位弹簧(908)的另一端固定连接在限位圆环形片板(904)的上表面，冲击传递杆(906)的另一端延伸至驱动固定盒(901)的外侧并固定连接有圆弧形冲击盘(910)，圆弧形冲击盘(910)的圆环侧面套接有盘旋密封环(911)。
4.根据权利要求3所述的一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，其特征在于：所述支撑扭转机构(10)包括承重空心圆盘(101)、中间轴承(102)、旋转电机(103)、联轴器(104)、扭矩转轴(105)、下位圆环滑槽(106)、中心圆块(107)、径向连接杆(108)、上位连接滑块(109)、滑动滚珠(110)、承重冲击底盘(111)和底盘密封环(112)，下位固定圆筒(1)的内侧壁固定连接有承重空心圆盘(101)，承重空心圆盘(101)的内环面固定连接有中间轴承(102)，下位固定圆筒(1)的内侧底部中间位置固定连接有旋转电机(103)，旋转电机(103)的输出轴通过联轴器(104)固定连接有扭矩转轴(105)，扭矩转轴(105)在远离联轴器(104)的一端贯穿中间轴承(102)的内侧并固定连接有中心圆块(107)，承重空心圆盘(101)的上表面固定连接有下位圆环滑槽(106)，中心圆块(107)的侧面固定连接有径向连接杆(108)，径向连接杆(108)在远离中心圆块(107)的一端固定连接有上位连接滑块(109)，上位连接滑块(109)的底部活动连接有滑动滚珠(110)，滑动滚珠(110)位于下位圆环滑槽(106)的内侧，上位连接滑块(109)之间固定连接有与圆弧形冲击盘(910)大小相适配的承重冲击底盘(111)，承重冲击底盘(111)的环形侧面套接有底盘密封环(112)。
5.根据权利要求4所述的一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，其特征在于：所述操控面板(11)与驱动电机(902)、旋转电机(103)和电动升降杆(5)之间的连接关系为电性连接，操控面板(11)可以控制驱动电机(902)、旋转电机(103)和电动升降杆(5)的开关及运行状态。
6.根据权利要求5所述的一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，其特征在于：所述推进圆盘(88)的外侧面与上位活动圆筒(2)的内侧壁之间留有间隙，推进圆盘(88)与上位活动圆筒(2)之间通过圆盘密封环(89)达到过盈配合，圆弧形冲击盘(910)的外侧面与上位活动圆筒(2)的内侧壁之间留有间隙，圆弧形冲击盘(910)与上位活动圆筒(2)之间通过盘形密封环(911)过渡配合，承重冲击底盘(111)的外侧面与下位固定圆筒(1)的内侧壁之间留有间隙，承重冲击底盘(111)的外侧面通过底盘密封环(112)与下位固定圆筒(1)的内侧壁过渡配合。
7.根据权利要求6所述的一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，其特征在于：所述上位活动圆筒(2)和下位固定圆筒(1)的内径和外径均相等，上位活动圆筒(2)位于下位固定圆筒(1)的正上方，上位活动圆筒(2)和下位固定圆筒(1)的中心在同一垂直线上。
8.根据权利要求7所述的一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，其特征在于：所述径向连接杆(108)的数量为四个，四个径向连接杆(108)环形分布在中心圆块(107)的侧面，上位连接滑块(109)的数量为四个，四个上位连接滑块(109)与四个径向连接杆(108)为一一对应设置，四个上位连接滑块(109)通过滑动滚珠(110)环形分布在下位圆环滑槽(106)的上方。
9.根据权利要求8所述的一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，其特征在于：所述下位固定圆筒(1)和上位活动圆筒(2)的正面均开设有钢化玻璃观察窗口(12)。
说明书
一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置
技术领域
[0001]本发明涉及家居厨具技术领域，具体为一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置。
背景技术
[0002]蒜瓣在生活饮食中经常被使用，蒜瓣在使用时一般需要拍碎成小颗粒状和食物进行调和，在家居生活中一般采用蒜锤在蒜缸中进行捣碎，在进行捣碎的过程中因为蒜瓣的表面较为光滑而容易溅出，人工进行捣碎需要施加较大的压力，且需要较长的时间进行捣碎，劳动强度较大，而现有的一些蒜瓣破碎装置一般是采用捻轮和捻盘相互配合进行挤压而破碎，将剥好皮的蒜瓣通过一系列辅助的机械结构相互配合而达到破碎的目的最后进行排出，蒜瓣在装置的内部进行破碎，机械结构之间的配合间隙中经常会残留一些蒜泥不易被排出，残留蒜泥在装置的内部易导致细菌的滋生，不利于蒜泥的安全食用，且现有的蒜瓣破碎装置一般体积较大，不适合家居饮食的使用，因此需要一种家居用的蒜瓣破碎装置来解决家居饮食中蒜瓣不易被破碎和清理的问题。
发明内容
[0003](一)解决的技术问题
[0004]针对现有技术的不足，本发明提供了一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，解决了家居饮食中蒜瓣不易被破碎和清理的问题。
[0005](二)技术方案
[0006]为实现上述目的，本发明提供如下技术方案：一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，包括下位固定圆筒、上位活动圆筒和固定底座，所述下位固定圆筒的底部固定连接有固定底座，下位固定圆筒的上方设置有上位活动圆筒，下位固定圆筒的两侧顶部均固定连接有支撑固定块，两个支撑固定块的上表面固定连接有电动升降杆，上位活动圆筒的左右两侧底部均固定连接有与支撑固定块相对应的连接支撑片板，两个电动升降杆的顶端分别固定连接在两个支撑片板的下表面，上位活动圆筒的底部与下位固定圆筒的顶部均固定连接有密封弹性垫圈，两个密封弹性垫圈相互接触，上位活动圆筒的内侧顶部设置有螺纹推进机构，螺纹推进机构的底部连接有冲击驱动机构，下位固定圆筒的内侧顶部连接有支撑扭转机构，下位固定圆筒的正面设置有操控面板。
[0007]优选的，所述螺纹推进机构包括连接通孔、固定式深沟球轴承座、推进螺纹杆、星型把手、推进滚珠螺母、末端限位环、L型连接杆、推进圆盘和圆盘密封环，上位活动圆筒的顶部中间位置开设有连接通孔，上位活动圆筒的顶部中间位置通过螺栓固定连接有固定式深沟球轴承座，固定式深沟球轴承座的内侧穿插有推进螺纹杆，推进螺纹杆的一端贯穿连接通孔的内侧并延伸至上位活动圆筒的内侧，推进螺纹杆在上位活动圆筒内侧得到一端固定连接有末端限位环，推进螺纹杆在上位活动圆筒内侧部分螺纹套接有推进滚珠螺母，推进滚珠螺母的左右两侧均固定连接有L型连接杆，两个L型连接杆的末端之间固定连接有推进圆盘，推进圆盘的侧面套接有圆盘密封环。
[0008]优选的，所述冲击驱动机构包括驱动固定盒、驱动电机、椭圆形拨动块、限位圆环形片板、活动通孔、冲击传递杆、上位限位座、冲击复位弹簧、连接滚轮、圆弧形冲击盘和盘形密封环，推进圆盘的下表面通过螺栓固定连接有驱动固定盒，驱动固定盒的内侧壁固定连接有驱动电机，驱动电机的输出轴固定连接有椭圆形拨动块，驱动固定盒的内侧底部开设有活动通孔，驱动固定盒的内侧底部中间位置固定连接有与活动通孔内径相适配的限位圆环形片板，活动通孔的内侧穿插有冲击传递杆，冲击传递杆的一端贯穿限位圆环形片板的内环并延伸至驱动固定盒的内侧，冲击传递杆在驱动固定盒内侧的一端固定连接有上位限位座，上位限位座的顶部通过销轴活动连接有与椭圆形拨动块相适配的连接滚轮，连接滚轮的顶部与椭圆形拨动块的底部相接触，冲击传递杆在驱动固定盒内腔部分套接有冲击复位弹簧，冲击复位弹簧的一端固定连接在上位限位座的底部，冲击复位弹簧的另一端固定连接在限位圆环形片板的上表面，冲击传递杆的另一端延伸至驱动固定盒的外侧并固定连接有圆弧形冲击盘，圆弧形冲击盘的圆环侧面套接有盘旋密封环。
[0009]优选的，所述支撑扭转机构包括承重空心圆盘、中间轴承、旋转电机、联轴器、扭矩转轴、下位圆环滑槽、中心圆块、径向连接杆、上位连接滑块、滑动滚珠、承重冲击底盘和底盘密封环，下位固定圆筒的内侧壁固定连接有承重空心圆盘，承重空心圆盘的内环面固定连接有中间轴承，下位固定圆筒的内侧底部中间位置固定连接有旋转电机，旋转电机的输出轴通过联轴器固定连接有扭矩转轴，扭矩转轴在远离联轴器的一端贯穿中间轴承的内侧并固定连接有中心圆块，承重空心圆盘的上表面固定连接有下位圆环滑槽，中心圆块的侧面固定连接有径向连接杆，径向连接杆在远离中心圆块的一端固定连接有上位连接滑块，上位连接滑块的底部活动连接有滑动滚珠，滑动滚珠位于下位圆环滑槽的内侧，上位连接滑块之间固定连接有与圆弧形冲击盘大小相适配的承重冲击底盘，承重冲击底盘的环形侧面套接有底盘密封环。
[0010]优选的，所述操控面板与驱动电机、旋转电机和电动升降杆之间的连接关系为电性连接，操控面板可以控制驱动电机、旋转电机和电动升降杆的开关及运行状态。
[0011]优选的，所述推进圆盘的外侧面与上位活动圆筒的内侧壁之间留有间隙，推进圆盘与上位活动圆筒之间通过圆盘密封环达到过盈配合，圆弧形冲击盘的外侧面与上位活动圆筒的内侧壁之间留有间隙，圆弧形冲击盘与上位活动圆筒之间通过盘形密封环过渡配合，承重冲击底盘的外侧面与下位固定圆筒的内侧壁之间留有间隙，承重冲击底盘的外侧面通过底盘密封环与下位固定圆筒的内侧壁过渡配合。
[0012]优选的，所述上位活动圆筒和下位固定圆筒的内径和外径均相等，上位活动圆筒位于下位固定圆筒的正上方，上位活动圆筒和下位固定圆筒的中心在同一垂直线上。
[0013]优选的，所述径向连接杆的数量为四个，四个径向连接杆环形分布在中心圆块的侧面，上位连接滑块的数量为四个，四个上位连接滑块与四个径向连接杆为一一对应设置，四个上位连接滑块通过滑动滚珠环形分布在下位圆环滑槽的上方。
[0014]优选的，所述下位固定圆筒和上位活动圆筒的正面均开设有钢化玻璃观察窗口。
[0015](三)有益效果
[0016]本发明提供了一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置。具备以下有益效果：
[0017](1)、本发明通过设置下位固定圆筒、上位活动圆筒、电动升降杆、螺纹推进机构、冲击驱动机构、支撑扭转机构和操控面板相互配合，在设备使用时，通过操控面板控制电动升降杆将上位活动圆筒向上推动，使得上位活动圆筒的底部与下位固定底筒的顶部脱离，可以将没有剥好皮的干净蒜瓣放置在下位固定圆筒上的承重冲击底盘内，然后通过操控面板控制电动升降杆进行下降，使得上位活动圆筒与下位固定底筒的顶部相互配合进行密封，然后通过操控面板对驱动电机和旋转电机进行启动，使得冲击驱动机构和支撑扭转机构进行相互初步的破碎，通过螺纹推进机构来调节冲击驱动机构和支撑扭转机构之间的冲击距离，通过钢化玻璃观察窗口观察未剥皮蒜瓣的初步破碎情况，观察到未剥皮蒜瓣经过初步的破碎后，然后通过操控面板停止驱动电机和旋转电机的运行，然后电动升降杆将上位活动圆筒向上移动，将初步破碎的未剥皮蒜瓣拿出再进行剥皮，经过初步破碎的未剥皮蒜瓣的瓣体与外皮之间相互脱离，便于使用者对其进行剥皮处理，将蒜瓣剥好皮之后，再次放入承重冲击底盘内，通过操控面板控制电动升降杆下降使得上位活动圆筒对下位固定圆筒进行密封，然后通过操控面板对驱动电机和旋转电机进行启动，通过螺纹推进机构来调节冲击驱动机构和支撑扭转机构之间的冲击距离，对蒜瓣进行彻底的破碎，通过钢化玻璃观察窗口观察蒜瓣的破碎情况直至破碎到需要的颗粒大小即可，然后通过操控面板对驱动电机和旋转电机进行停止，操控面板控制电动升降杆进行上升，使得上位活动圆筒脱离下位固定圆筒，最后将破碎好的蒜颗粒拿出即可，解决了家居饮食中蒜瓣不易被破碎和清理的问题。
[0018](2)、本发明通过设置下位固定圆筒、上位活动圆筒、电动升降杆、螺纹推进机构和冲击驱动机构相互配合，在设备使用时，将蒜瓣放置在承重冲击底盘内，然后通过操控面板控制电动升降杆下降使得上位活动圆筒对下位固定圆筒进行密封，根据蒜瓣量的大小和多少来对螺纹推进机构进行调节，旋转星型把手，星型把手带动推进螺纹杆进行旋转，推进螺纹杆带动推进滚珠螺母进行活动，从而使得推进滚珠螺母通过L型连接杆带动推进圆盘在上位活动圆盘内活动，上位活动圆盘推动冲击驱动机构进行活动，从而达到调节冲击驱动机构和支撑扭转机构之间距离的目的，当蒜瓣颗粒较大或数量较多时，可以根据具体情况通过螺纹推进机构将冲击驱动机构进行上下进行高度调节，提高装置对蒜瓣进行破碎的适用性。
[0019](3)、本发明通过设置下位固定圆筒、上位活动圆筒、电动升降杆、冲击驱动机构、支撑扭转机构和操控面板相互配合，在设备使用时，将蒜瓣放置在承重冲击底盘内，然后通过操控面板作用于电动升降杆使得上位活动圆筒对下位固定圆筒进行密封，通过螺纹推进机构调节冲击驱动机构和支撑扭转机构之间的距离后，然后通过操控面板启动驱动电机和旋转电机，驱动电机的输出轴带动椭圆形拨动块进行旋转，椭圆形拨动块的底部作用于连接滚轮，连接滚轮通过上位限位座作用于冲击传递杆，冲击传递杆作用于圆弧形冲击盘，使得圆弧形冲击盘向下活动进行冲击，当圆弧形冲击盘进行一次冲击后，冲击传递杆上的冲击复位弹簧的回复弹力拉动椭圆形拨动块进行上升，从而达到一个动力循环，在圆弧形冲击盘向下冲击的同时，旋转电机的输出轴通过联轴器带动扭矩转轴进行旋转，扭矩转轴带动中心圆块进行旋转，中心圆块作用于径向连接杆，使得径向连接杆带动上位连接滑块活动，上位连接滑块带动底部的滑动滚珠在下位圆环滑槽内做圆周运动，上位连接圆块带动承重冲击底盘进行旋转，在圆弧形冲击盘向下冲击的同时对正在旋转的承重冲击底盘进行冲击，蒜瓣在圆弧冲击盘的冲击力和承重冲击底盘的旋转扭矩双重作用下，使得承重冲击底盘内的蒜瓣能够更快速的进行破碎，提高了蒜瓣进行破碎的速度，而在圆弧冲击盘对承重冲击底盘进行冲击时，承重冲击底盘所受到的冲击力通过底部的上位连接滑块传递给滑动滚珠，滑动滚珠将冲击力传递给下位圆环滑槽，下位圆环滑槽作用于承重空心圆盘，承重空心圆盘进而将冲击力传递给下位活动圆筒，提高了支撑扭转机构在运行时的稳定性。
[0020](4)、本发明通过设置下位固定圆筒、上位活动圆筒、电动升降杆、螺纹推进机构、冲击驱动机构、支撑扭转机构和操控面板相互配合，在设备对蒜瓣进行破碎结束后，需要对承重冲击底盘、圆弧形冲击盘、上位活动圆筒的内侧壁和下位固定圆筒的内侧壁进行清洗，通过操控面板作用于电动升降杆，使得上位活动圆筒脱离下位固定圆筒，向承重冲击底盘内注入净水，然后然后通过操控面板作用于电动升降杆使得上位活动圆筒对下位固定圆筒进行密封，然后通过操控面板启动驱动电机和旋转电机，承重冲击底盘内的净水在离心力的作用下进行旋转，使得净水对承重冲击底盘、圆弧形冲击盘、上位活动圆筒的内侧壁和下位固定圆筒的内侧壁进行冲击，从而达到对其清洗的效果，清洗一定时间，然后进行换水清洗，有效的将装置内部残留的蒜颗粒进行清除，解决了传统的蒜瓣破碎装置内部残留蒜颗粒不易被清理的问题。
附图说明

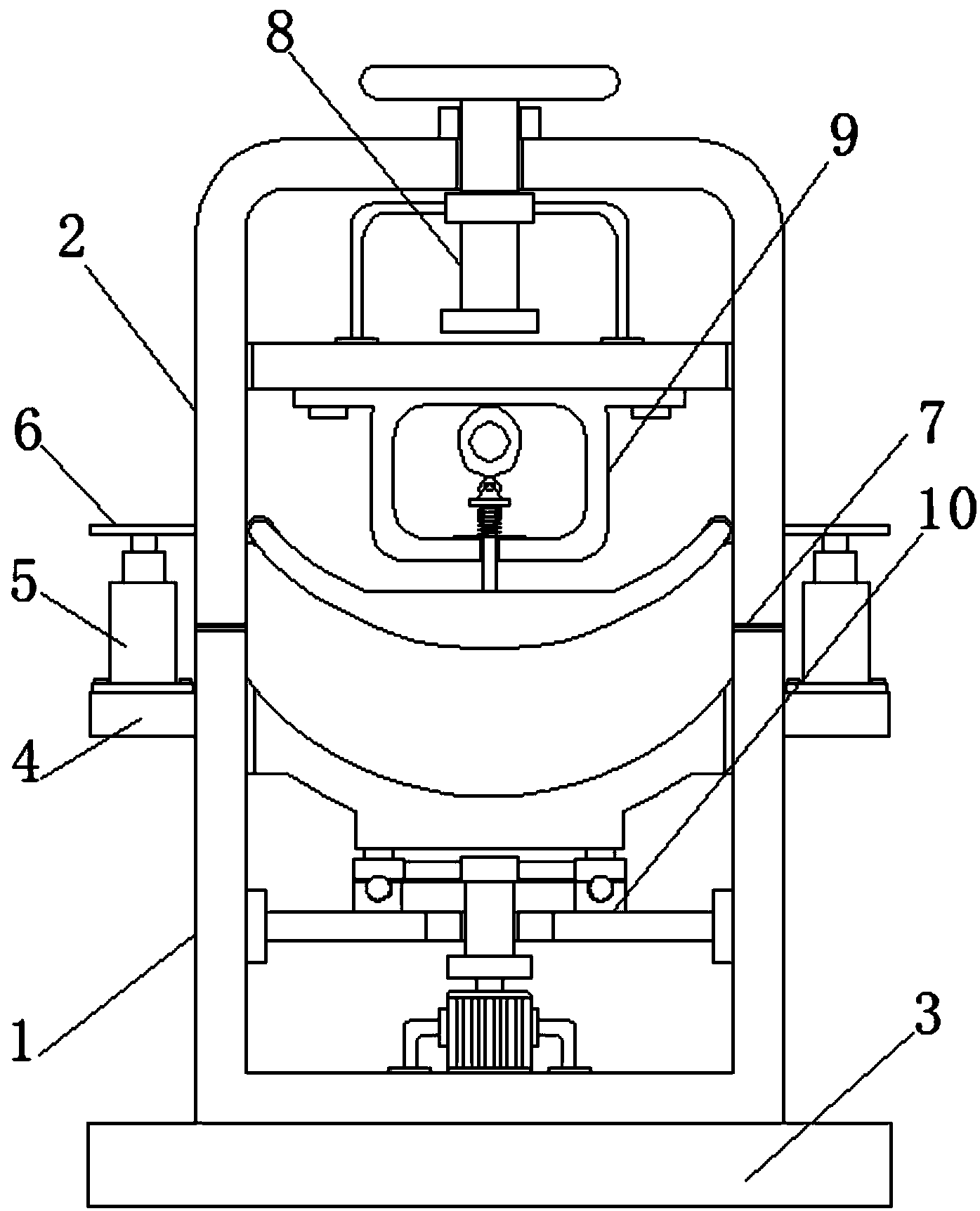

[0021]图1为本发明结构示意图；
[0022]图2为本发明螺纹推进机构和上位活动圆筒连接结构示意图；
[0023]图3为本发明冲击驱动机构结构示意图；
[0024]图4为本发明支撑扭转机构和下位固定圆筒连接结构示意图；
[0025]图5为本发明正面示意图。
[0026]图中：1下位固定圆筒、2上位活动圆筒、3固定底座、4支撑固定块、5电动升降杆、6连接支撑片板、7密封弹性垫圈、8螺纹推进机构、81连接通孔、82固定式深沟球轴承座、83推进螺纹杆、84星型把手、85推进滚珠螺母、86末端限位环、87L型连接杆、88推进圆盘、89圆盘密封环、9冲击驱动机构、901驱动固定盒、902驱动电机、903椭圆形拨动块、904限位圆环形片板、905活动通孔、906冲击传递杆、907上位限位座、908冲击复位弹簧、909连接滚轮、910圆弧形冲击盘、911盘形密封环、10支撑扭转机构、101承重空心圆盘、102中间轴承、103旋转电机、104联轴器、105扭矩转轴、106下位圆环滑槽、107中心圆块、108径向连接杆、109上位连接滑块、110滑动滚珠、111承重冲击底盘、112底盘密封环、11操控面板、12钢化玻璃观察窗口。
具体实施方式
[0027]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。
[0028]如图1-5所示，本发明提供一种技术方案：一种基于冲击力和扭矩双重作用的家居用蒜瓣破碎装置，包括下位固定圆筒1、上位活动圆筒2和固定底座3，下位固定圆筒1的底部固定连接有固定底座3，固定底座3增大设备与地面之间的接触面积，保障设备在运行时稳定性，下位固定圆筒1的上方设置有上位活动圆筒2，上位活动圆筒2和下位固定圆筒1的内径和外径均相等，上位活动圆筒2位于下位固定圆筒1的正上方，上位活动圆筒2和下位固定圆筒1的中心在同一垂直线上，下位固定圆筒1的两侧顶部均固定连接有支撑固定块4，两个支撑固定块4的上表面固定连接有电动升降杆5，电动升降杆5采用支撑重量较大的电动杆，上位活动圆筒2的左右两侧底部均固定连接有与支撑固定块4相对应的连接支撑片板6，两个电动升降杆5的顶端分别固定连接在两个支撑片板6的下表面，上位活动圆筒2的底部与下位固定圆筒1的顶部均固定连接有密封弹性垫圈7，两个密封弹性垫圈7相互接触，密封弹性垫圈7保障上位活动圆筒2与下位固定圆筒1之间的接触密封性，防止内部蒜瓣颗粒或溶液的溅出，上位活动圆筒2的内侧顶部设置有螺纹推进机构8，螺纹推进机构8包括连接通孔81、固定式深沟球轴承座82、推进螺纹杆83、星型把手84、推进滚珠螺母85、末端限位环86、L型连接杆87、推进圆盘88和圆盘密封环89，上位活动圆筒2的顶部中间位置开设有连接通孔81，上位活动圆筒2的顶部中间位置通过螺栓固定连接有固定式深沟球轴承座82，固定式深沟球轴承座82的内侧穿插有推进螺纹杆83，推进螺纹杆83的一端贯穿连接通孔81的内侧并延伸至上位活动圆筒2的内侧，推进螺纹杆83在上位活动圆筒2内侧得到一端固定连接有末端限位环86，末端限位环86对推进滚珠螺母85进行限位，推进螺纹杆83在上位活动圆筒2内侧部分螺纹套接有推进滚珠螺母85，推进滚珠螺母85的左右两侧均固定连接有L型连接杆87，两个L型连接杆87的末端之间固定连接有推进圆盘88，推进圆盘88的侧面套接有圆盘密封环89。
[0029]螺纹推进机构8的底部连接有冲击驱动机构9，冲击驱动机构9包括驱动固定盒901、驱动电机902、椭圆形拨动块903、限位圆环形片板904、活动通孔905、冲击传递杆906、上位限位座907、冲击复位弹簧908、连接滚轮909、圆弧形冲击盘910和盘形密封环911，推进圆盘88的下表面通过螺栓固定连接有驱动固定盒901，驱动固定盒901的内侧壁固定连接有驱动电机902，驱动电机902的输出轴固定连接有椭圆形拨动块903，驱动固定盒901的内侧底部开设有活动通孔905，驱动固定盒901的内侧底部中间位置固定连接有与活动通孔905内径相适配的限位圆环形片板904，活动通孔905的内侧穿插有冲击传递杆906，冲击传递杆906的一端贯穿限位圆环形片板904的内环并延伸至驱动固定盒901的内侧，冲击传递杆906在驱动固定盒901内侧的一端固定连接有上位限位座907，上位限位座907的顶部通过销轴活动连接有与椭圆形拨动块903相适配的连接滚轮909，连接滚轮909的顶部与椭圆形拨动块903的底部相接触，冲击传递杆906在驱动固定盒901内腔部分套接有冲击复位弹簧908，冲击复位弹簧908采用强力弹簧，使得椭圆形拨动块903在一个循环中，冲击复位弹簧908的回复弹力可以拉动圆弧形冲击盘910回复原位，进行下一次的循环往复运动，冲击复位弹簧908的一端固定连接在上位限位座907的底部，冲击复位弹簧908的另一端固定连接在限位圆环形片板904的上表面，冲击传递杆906的另一端延伸至驱动固定盒901的外侧并固定连接有圆弧形冲击盘910，圆弧形冲击盘910的圆环侧面套接有盘旋密封环911。
[0030]下位固定圆筒1的内侧顶部连接有支撑扭转机构10，支撑扭转机构10包括承重空心圆盘101、中间轴承102、旋转电机103、联轴器104、扭矩转轴105、下位圆环滑槽106、中心圆块107、径向连接杆108、上位连接滑块109、滑动滚珠110、承重冲击底盘111和底盘密封环112，下位固定圆筒1的内侧壁固定连接有承重空心圆盘101，承重空心圆盘101的内环面固定连接有中间轴承102，下位固定圆筒1的内侧底部中间位置固定连接有旋转电机103，旋转电机103的输出轴通过联轴器104固定连接有扭矩转轴105，扭矩转轴105在远离联轴器104的一端贯穿中间轴承102的内侧并固定连接有中心圆块107，承重空心圆盘101的上表面固定连接有下位圆环滑槽106，中心圆块107的侧面固定连接有径向连接杆108，径向连接杆108在远离中心圆块107的一端固定连接有上位连接滑块109，上位连接滑块109的底部活动连接有滑动滚珠110，滑动滚珠110位于下位圆环滑槽106的内侧，上位连接滑块109之间固定连接有与圆弧形冲击盘910大小相适配的承重冲击底盘111，承重冲击底盘111的环形侧面套接有底盘密封环112，径向连接杆108的数量为四个，四个径向连接杆108环形分布在中心圆块107的侧面，上位连接滑块109的数量为四个，四个上位连接滑块109与四个径向连接杆108为一一对应设置，四个上位连接滑块109通过滑动滚珠110环形分布在下位圆环滑槽106的上方，推进圆盘88的外侧面与上位活动圆筒2的内侧壁之间留有间隙，推进圆盘88与上位活动圆筒2之间通过圆盘密封环89达到过盈配合，圆弧形冲击盘910的外侧面与上位活动圆筒2的内侧壁之间留有间隙，圆弧形冲击盘910与上位活动圆筒2之间通过盘形密封环911过渡配合，承重冲击底盘111的外侧面与下位固定圆筒1的内侧壁之间留有间隙，承重冲击底盘111的外侧面通过底盘密封环112与下位固定圆筒1的内侧壁过渡配合，圆弧形冲击盘910位于承重冲击底盘111的正上方，承重冲击底盘111的内径略大于圆弧形冲击盘910的底部外径。
[0031]下位固定圆筒1的正面设置有操控面板11，操控面板11与驱动电机902、旋转电机103和电动升降杆5之间的连接关系为电性连接，操控面板11可以控制驱动电机902、旋转电机103和电动升降杆5的开关及运行状态，下位固定圆筒1和上位活动圆筒2的正面均开设有钢化玻璃观察窗口12。
[0032]该文中出现的电器元件均与外界的主控器及220V市电电连接，并且主控器可为计算机等起到控制的常规已知设备。
[0033]工作原理：在设备使用时，通过操控面板11控制电动升降杆5将上位活动圆筒2向上推动，使得上位活动圆筒2的底部与下位固定底筒1的顶部脱离，可以将没有剥好皮的干净蒜瓣放置在下位固定圆筒1上的承重冲击底盘111内，然后通过操控面板11控制电动升降杆5进行下降，使得上位活动圆筒2与下位固定底筒1的顶部相互配合进行密封，根据蒜瓣量的大小和多少来对螺纹推进机构8进行调节，旋转星型把手84，星型把手84带动推进螺纹杆83进行旋转，推进螺纹杆83带动推进滚珠螺母85进行活动，从而使得推进滚珠螺母85通过L型连接杆87带动推进圆盘88在上位活动圆盘2内活动，上位活动圆盘2推动冲击驱动机构9进行活动，从而达到调节冲击驱动机构9和支撑扭转机构10之间距离的目的，当蒜瓣颗粒较大或数量较多时，可以根据具体情况通过螺纹推进机构8将冲击驱动机构9进行上下进行高度调节，然后通过操控面板11启动驱动电机902和旋转电机103，驱动电机902的输出轴带动椭圆形拨动块903进行旋转，椭圆形拨动块903的底部作用于连接滚轮909，连接滚轮909通过上位限位座907作用于冲击传递杆906，冲击传递杆906作用于圆弧形冲击盘910，使得圆弧形冲击盘910向下活动进行冲击，当圆弧形冲击盘910进行一次冲击后，冲击传递杆906上的冲击复位弹簧908的回复弹力拉动椭圆形拨动块903进行上升，从而达到一个动力循环，在圆弧形冲击盘910向下冲击的同时，旋转电机103的输出轴通过联轴器104带动扭矩转轴105进行旋转，扭矩转轴105带动中心圆块107进行旋转，中心圆块107作用于径向连接杆108，使得径向连接杆108带动上位连接滑块109活动，上位连接滑块109带动底部的滑动滚珠110在下位圆环滑槽106内做圆周运动，上位连接圆块109带动承重冲击底盘111进行旋转，在圆弧形冲击盘910向下冲击的同时对正在旋转的承重冲击底盘111进行冲击，蒜瓣在圆弧冲击盘910的冲击力和承重冲击底盘111的旋转扭矩双重作用下，使得承重冲击底盘111内的蒜瓣能够更快速的进行破碎，提高了蒜瓣进行破碎的速度，而在圆弧冲击盘910对承重冲击底盘111进行冲击时，承重冲击底盘111所受到的冲击力通过底部的上位连接滑块109传递给滑动滚珠110，滑动滚珠110将冲击力传递给下位圆环滑槽106，下位圆环滑槽106作用于承重空心圆盘101，承重空心圆盘101进而将冲击力传递给下位活动圆筒2，提高了支撑扭转机构10在运行时的稳定性，在设备对蒜瓣进行破碎结束后，需要对承重冲击底盘111、圆弧形冲击盘910、上位活动圆筒2的内侧壁和下位固定圆筒1的内侧壁进行清洗，通过操控面板11作用于电动升降杆5，使得上位活动圆筒2脱离下位固定圆筒1，向承重冲击底盘111内注入净水，然后然后通过操控面板11作用于电动升降杆5使得上位活动圆筒2对下位固定圆筒1进行密封，然后通过操控面板11启动驱动电机902和旋转电机103，承重冲击底盘111内的净水在离心力的作用下进行旋转，使得净水对承重冲击底盘111、圆弧形冲击盘910、上位活动圆筒2的内侧壁和下位固定圆筒1的内侧壁进行冲击，从而达到对其清洗的效果，清洗一定时间，然后进行换水清洗，有效的将装置内部残留的蒜颗粒进行清除。
[0034]需要说明的是，在本文中，诸如第一和第二等之类的关系术语仅仅用来将一个实体或者操作与另一个实体或操作区分开来，而不一定要求或者暗示这些实体或操作之间存在任何这种实际的关系或者顺序。而且，术语“包括”、“包含”或者其任何其他变体意在涵盖非排他性的包含，从而使得包括一系列要素的过程、方法、物品或者设备不仅包括那些要素，而且还包括没有明确列出的其他要素，或者是还包括为这种过程、方法、物品或者设备所固有的要素。在没有更多限制的情况下，由语句“包括一个引用结构”限定的要素，并不排除在包括所述要素的过程、方法、物品或者设备中还存在另外的相同要素。
[0035]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
