摘要

本发明涉及环保技术领域，且公开了一种可用于不同管道清理的清理装置，包括外壳，所述外壳内部的左右两侧均设有连接块，连接块内部的四周均设有贯穿外壳的套筒，套筒的内部设有支杆，支杆的顶部设有转轮，支杆的底部设有一号压板，对应的一号压板之间且位于外壳的内部设有气囊，气囊的底部设有蓄水槽，蓄水槽的底部设有出水管，出水管的底部且位于右侧连接块且对应的一号压板之间设有橡胶水袋，橡胶水袋的底部设有出喷水头，喷水头的底部设有电机箱。该新型实用结构，通过套管与支杆的组合使用，使装置在崎岖不平的管道内都可自动调节，同时在调节时按压气囊与橡胶水袋提高喷水头的工作效率，高效快捷、实用性高。

权利要求

1.一种可用于不同管道清理的清理装置，包括外壳(1)，其特征在于：所述外壳(1)内部的左右两侧均固定连接有连接块(2)，连接块(2)内部的四周均活动连接有贯穿外壳(1)的套筒(3)，套筒(3)的内部活动连接有支杆(4)，支杆(4)的顶部活动连接有转轮(5)，支杆(4)的底部固定连接有一号压板(6)，对应的一号压板(6)之间且位于外壳(1)的内部固定连接有气囊(7)，气囊(7)的底部固定连接有连接筒(8)，连接筒(8)的内部固定连接有抵板(9)，抵板(9)的底部固定连接有连接杆(10)，连接筒(8)的底部且位外壳(1)的内部固定连接有蓄水槽(11)，蓄水槽(11)的底部固定连接有出水管(12)，出水管(12)的底部且位于右侧连接块(2)且对应的一号压板(6)之间固定连接有橡胶水袋(13)，橡胶水袋(13)的底部且位于外壳(1)的右侧固定连接有出喷水头(14)，喷水头(14)的底部固定连接有电机箱(15)，电机箱(15)的内部固定连接有电动机(16)，电动机(16)的顶部固连接有定位轴(17)，定位轴(17)的外侧固定连接有转盘(18)，转盘(18)的外侧固定连接有清扫刷(19)。

2.根据权利要求1所述的一种可用于不同管道清理的清理装置，其特征在于：所述外壳(1)的左侧固定连接有平衡块(20)。

3.根据权利要求1所述的一种可用于不同管道清理的清理装置，其特征在于：所述转轮(5)与支杆(4)的内壁之间活动连接有转杆(21)。

4.根据权利要求1所述的一种可用于不同管道清理的清理装置，其特征在于：所述一号压板(6)与支杆(4)之间固定连接有弹簧(22)。

5.根据权利要求1所述的一种可用于不同管道清理的清理装置，其特征在于：所述连接杆(10)的底部且位于蓄水槽(11)的内部固定连接有二号压板(23)。

6.根据权利要求1所述的一种可用于不同管道清理的清理装置，其特征在于：所述电动机(16)的左右两侧且位于电机箱(15)的内部固定连接有缓冲板(24)。

7.根据权利要求1所述的一种可用于不同管道清理的清理装置，其特征在于：所述电机箱(15)的顶部且位于开设有与电动机(16)的转轴外径相对应的长条槽。

8.根据权利要求1或权利要求5所述的一种可用于不同管道清理的清理装置，其特征在于：所述二号压板(23)的外侧固定连接有橡胶板(25)。

说明书

一种可用于不同管道清理的清理装置

技术领域

[0001]本发明涉及环保技术领域，具体为一种可用于不同管道清理的清理装置。

背景技术

[0002]下水道是居民区排水及市政排水的主要渠道，随着我国城镇化的发展，下水道的里程与规模呈爆发式增长，这里面除了市政下水道外，有相当规模的居民区下水道，下水道的畅通与否，直接关系到居民的生活，保持居民区的下水道的始终畅通是非常重要的，在居民区的下水道中淤泥是主要的堵塞物。

[0003]下水道的清理工作，现有技术主要采用人工清理与机械清理，人工清理主要是工人穿上防水服装钻到下水道中进行清理，清理速度低、清理效果不理想，对人体健康影响大；机械清理只能通过堵塞的下水管道进行疏通，无法对下水道的管壁进行有效的清理，无法根据下水道内的实际状况进行调换工作状态，无法高效的作业。故此我们提出了一种可用于不同管道清理的清理装置来解决上述问题。

发明内容

[0004](一)解决的技术问题

[0005]针对现有技术的不足，本发明提供了一种可用于不同管道清理的清理装置，具备清理效率高、适应平衡性高、自动调节的优点，解决了现有技术清理效率低、平衡性差、缺乏调节功能的问题。

[0006](二)技术方案

[0007]为实现上述清理效率高、适应平衡性高、自动调节的目的，本发明提供如下技术方案：一种可用于不同管道清理的清理装置，包括外壳，所述外壳内部的左右两侧均固定连接有连接块，连接块内部的四周均活动连接有贯穿外壳的套筒，套筒的内部活动连接有支杆，支杆的顶部活动连接有转轮，支杆的底部固定连接有一号压板，对应的一号压板之间且位于外壳的内部固定连接有气囊，气囊的底部固定连接有连接筒，连接筒的内部固定连接有抵板，抵板的底部固定连接有连接杆，连接筒的底部且位外壳的内部固定连接有蓄水槽，蓄水槽的底部固定连接有出水管，出水管的底部且位于右侧连接块且对应的一号压板之间固定连接有橡胶水袋，橡胶水袋的底部且位于外壳的右侧固定连接有出喷水头，喷水头的底部固定连接有电机箱，电机箱的内部固定连接有电动机，电动机的顶部固连接有定位轴，定位轴的外侧固定连接有转盘，转盘的外侧固定连接有清扫刷。

[0008]优选的，所述外壳的左侧固定连接有平衡块，提高装置的平衡性。

[0009]优选的，所述转轮与支杆的内壁之间活动连接有转杆。

[0010]优选的，所述一号压板与支杆之间固定连接有弹簧，用于缓冲冲击。

[0011]优选的，所述连接杆的底部且位于蓄水槽的内部固定连接有二号压板，用于推压蓄水槽。

[0012]优选的，所述电动机的左右两侧且位于电机箱的内部固定连接有缓冲板，缓冲电动机移动使的冲击。

[0013]优选的，所述电机箱的顶部且位于开设有与电动机的转轴外径相对应的长条槽，便于电动机的转轴上下移动。

[0014]优选的，所述二号压板的外侧固定连接有橡胶板，用于防漏。

[0015](三)有益效果

[0016]与现有技术相比，本发明提供了一种可用于不同管道清理的清理装置，具备以下有益效果：

[0017]1、该可用于不同管道清理的清理装置，通过支杆带动弹簧压缩，弹簧带动一号压板移动，一号压板带动气囊运行，气囊带动抵板移动，再通过连接杆与二号压板的组合使用，从而起到了利用调节提高清理效率的效果。

[0018]2、该可用于不同管道清理的清理装置，通过蓄水槽带动橡胶水袋运行，橡胶水袋带动喷水头运行，再通过一号压板与清扫刷的组合使用，从而起到了清理效率高的效果。

[0019]3、该可用于不同管道清理的清理装置，通过电动机带动定位轴转动，定位轴带动转盘转动，再通过缓冲板与弹簧的组合使用，从而起到了快速清理与耐用性高的效果。

附图说明

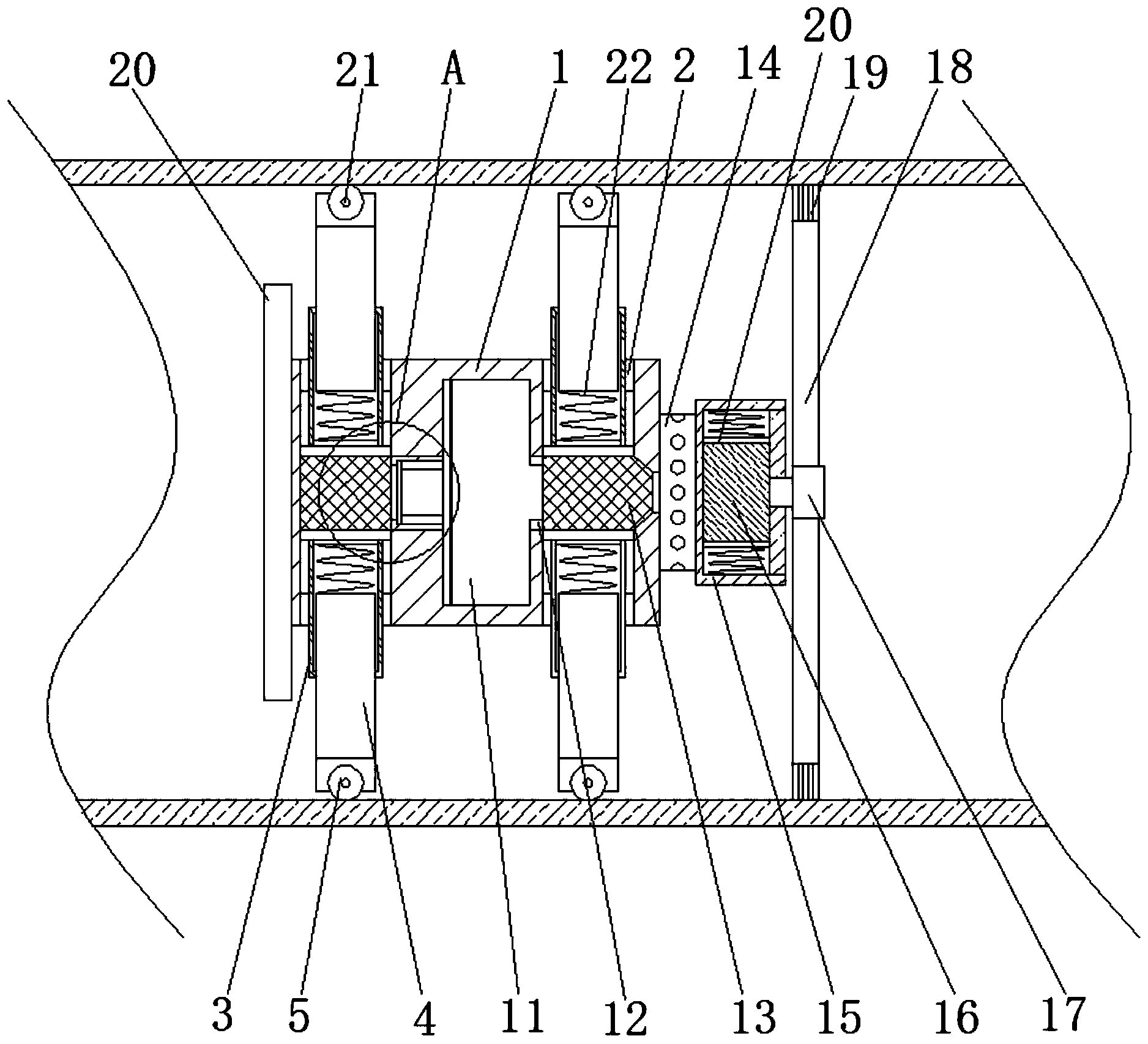

[0020]图1为本发明结构剖析示意图；

[0021]图2为本发明结构图1中A区域放大示意图；

[0022]图3为本发明结构转盘正视示意图；

[0023]图4为本发明结构外壳左视示意图；

[0024]图5为本发明结构连接块左视示意图。

[0025]图中：1-外壳、2-连接块、3-套筒、4-支杆、5-转轮、6-一号压板、7-气囊、8-连接筒、9-抵板、10-连接杆、11-蓄水槽、12-出水管、13-橡胶水袋、14-喷水头、15-电机箱、16-电动机、17-定位轴、18-转盘、19-清扫刷、20-平衡块、21-转杆、22-弹簧、23-二号压板、24-缓冲板、25-橡胶板。

具体实施方式

[0026]下面将结合本发明实施例中的附图，对本发明实施例中的技术方案进行清楚、完整地描述，显然，所描述的实施例仅仅是本发明一部分实施例，而不是全部的实施例。基于本发明中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本发明保护的范围。

[0027]请参阅图1-5，一种可用于不同管道清理的清理装置，包括外壳1，外壳1内部的左右两侧均固定连接有连接块2，外壳1的左侧固定连接有平衡块20，提高装置的平衡性，连接块2内部的四周均活动连接有贯穿外壳1的套筒3，套筒3的内部活动连接有支杆4，支杆4的顶部活动连接有转轮5，转轮5与支杆4的内壁之间活动连接有转杆21，支杆4的底部固定连接有一号压板6，一号压板6与支杆4之间固定连接有弹簧22，用于缓冲冲击，对应的一号压板6之间且位于外壳1的内部固定连接有气囊7，气囊7的底部固定连接有连接筒8，连接筒8的内部固定连接有抵板9，抵板9的底部固定连接有连接杆10，连接筒8的底部且位外壳1的内部固定连接有蓄水槽11，连接杆10的底部且位于蓄水槽11的内部固定连接有二号压板23，用于推压蓄水槽11，二号压板23的外侧固定连接有橡胶板25，用于防漏，蓄水槽11的底部固定连接有出水管12，出水管12的底部且位于右侧连接块2且对应的一号压板6之间固定连接有橡胶水袋13，橡胶水袋13的底部且位于外壳1的右侧固定连接有出喷水头14，喷水头14的底部固定连接有电机箱15，电机箱15的内部固定连接有电动机16，电动机16的左右两侧且位于电机箱15的内部固定连接有缓冲板24，缓冲电动机16移动使的冲击，电机箱15的顶部且位于开设有与电动机16的转轴外径相对应的长条槽，便于电动机16的转轴上下移动，电动机16的顶部固连接有定位轴17，定位轴17的外侧固定连接有转盘18，转盘18的外侧固定连接有清扫刷19。

[0028]工作原理：该可用于不同管道清理的清理装置，在使用时，将设备置入管道内，电动机16带动转盘18转动，从而对管道的内壁进行清理；多组支杆4通过弹簧22压缩使转轮5紧贴管壁移动，在遇到管道内崎岖不平时，支杆4受到压力通过弹簧22推送压力按压一号压板6对强7与橡胶水袋13进行按压，气囊7内的气体推送抵板9，通过连接杆推动二号压板23对蓄水槽11内的水，加速排如橡胶水袋13内，通过橡胶水袋13进入喷水头14，管壁平缓时，支杆4与电动机16的抖动，平缓对气囊7与橡胶水袋13按压，对的管壁进行冲洗，管壁不平时，支杆4之间伸缩相对应越大，冲洗的力度越大，形成自动调节；同时弹簧22与缓冲板24的组合使用，提高设备的整体耐用性。该新型实用结构，相比于现有的清理方式，具有清理效率高、适应平衡性高、自动调节的优点。

[0029]尽管已经示出和描述了本发明的实施例，对于本领域的普通技术人员而言，可以理解在不脱离本发明的原理和精神的情况下可以对这些实施例进行多种变化、修改、替换和变型，本发明的范围由所附权利要求及其等同物限定。
